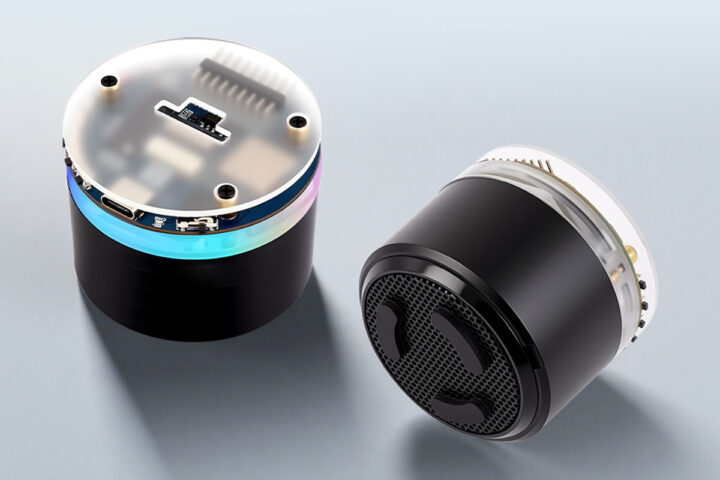

Waveshare ESP32-S3-AUDIO-Board เป็นชุดพัฒนาลำโพงอัจฉริยะ (Smart Speaker) ที่ใช้ชิป ESP32-S3 มาพร้อมกับไมโครโฟนคู่, header สำหรับลำโพง, ระบบตัดเสียงสะท้อน (echo cancellation), ไฟ RGB แบบรอบทิศทาง, RTC, ช่องใส่ microSD card สำหรับเก็บข้อมูลและอินเทอร์เฟซขยายสำหรับจอ LCD และกล้อง DVP
บอร์ดนี้ติดตั้ง ES8311 audio DAC และ ES7210 audio ADC แบบ 4 แชนเนล พร้อมด้วย PCF85063 RTC, รองรับการเชื่อมต่อ Wi-Fi 4 และ Bluetooth 5 LE โดยมีทั้งสายอากาศแบบ ceramic และ IPEX ให้เลือก, ใช้พลังงานผ่านพอร์ต USB Type-C หรือแบตเตอรี่ Li-ion 3.7V (มีวงจรชาร์จในตัว), บอร์ด ESP32-S3 Audio ยังรองรับการขยาย GPIO/I²C/SPI และมาพร้อมกับ ไฟ RGB ที่ตั้งโปรแกรมได้ 7 ดวง

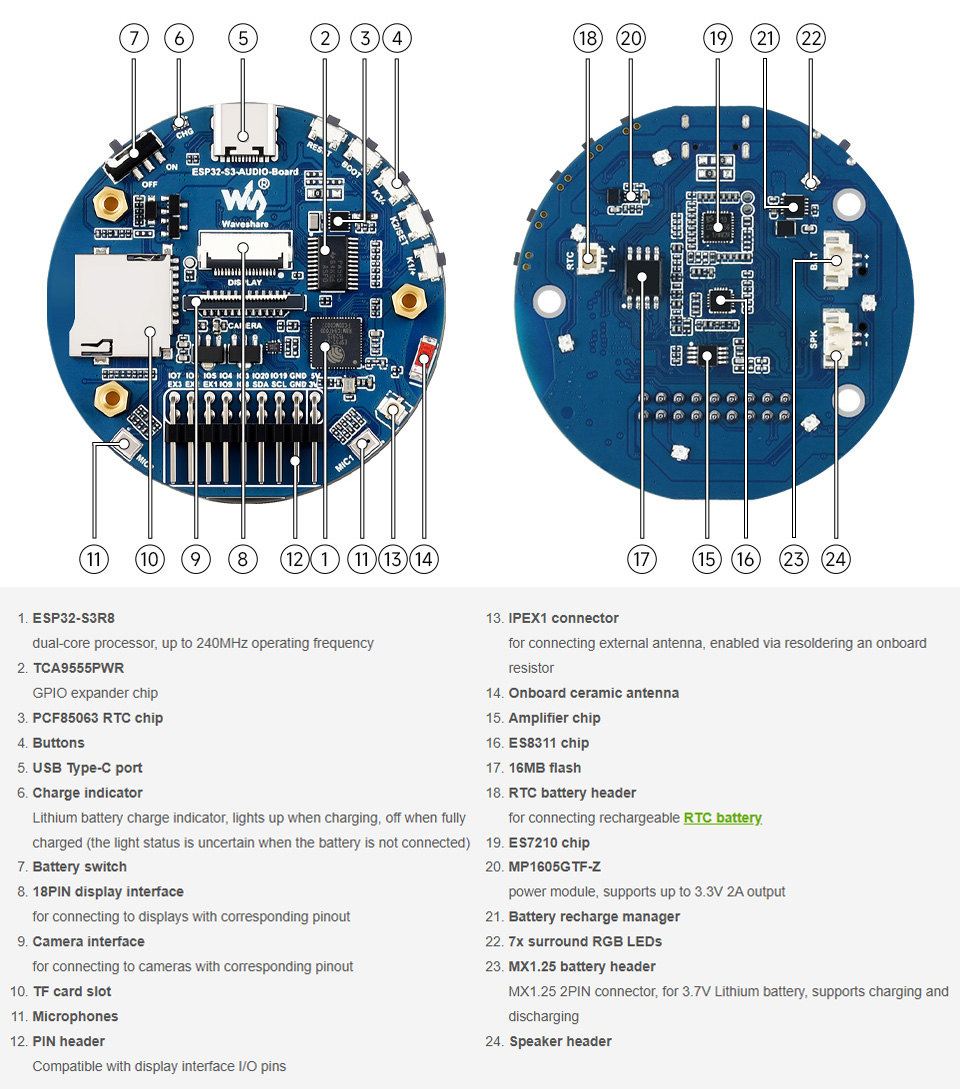

สเปคของ Waveshare ESP32-S3-AUDIO-Board :
- SoC – Espressif ESP32-S3R8
- ไมโครคอนโทรลเลอร์ Dual-core Tensilica LX7 ความถี่สูงสุด 240 MHz รองรับชุดคำสั่งเวกเตอร์สำหรับงาน AI acceleration
- หน่วยความจำ – PSRAM 8MB
- การเชื่อมต่อไร้สาย – WiFi 4 และ Bluetooth 5.0 LE + Mesh
- ที่เก็บข้อมูล –SPI flash 16MB, ช่องใส่การ์ด MicroSD
- จอแสดงผล – อินเทอร์เฟซจอ LCD บนบอร์ด รองรับจอ Waveshare ขนาด 1.47 นิ้ว, 2 นิ้ว, 2.8 นิ้ว และ 3.5 นิ้ว รวมถึงจอ SPI อื่น ๆ
- กล้อง – คอนเนกเตอร์กล้อง DVP 24 พิน
- ระบบเสียง
- ชิปเสียง ES8311 codec, อินเทอร์เฟซไมค์ ES7210
- ไมโครโฟนดิจิทัลคู่ พร้อมระบบตัดเสียงรบกวนและตัดเสียงสะท้อน
- Header สำหรับลำโพงภายนอก
- USB – พอร์ต USB Type-C สำหรับจ่ายไฟและการโปรแกรม

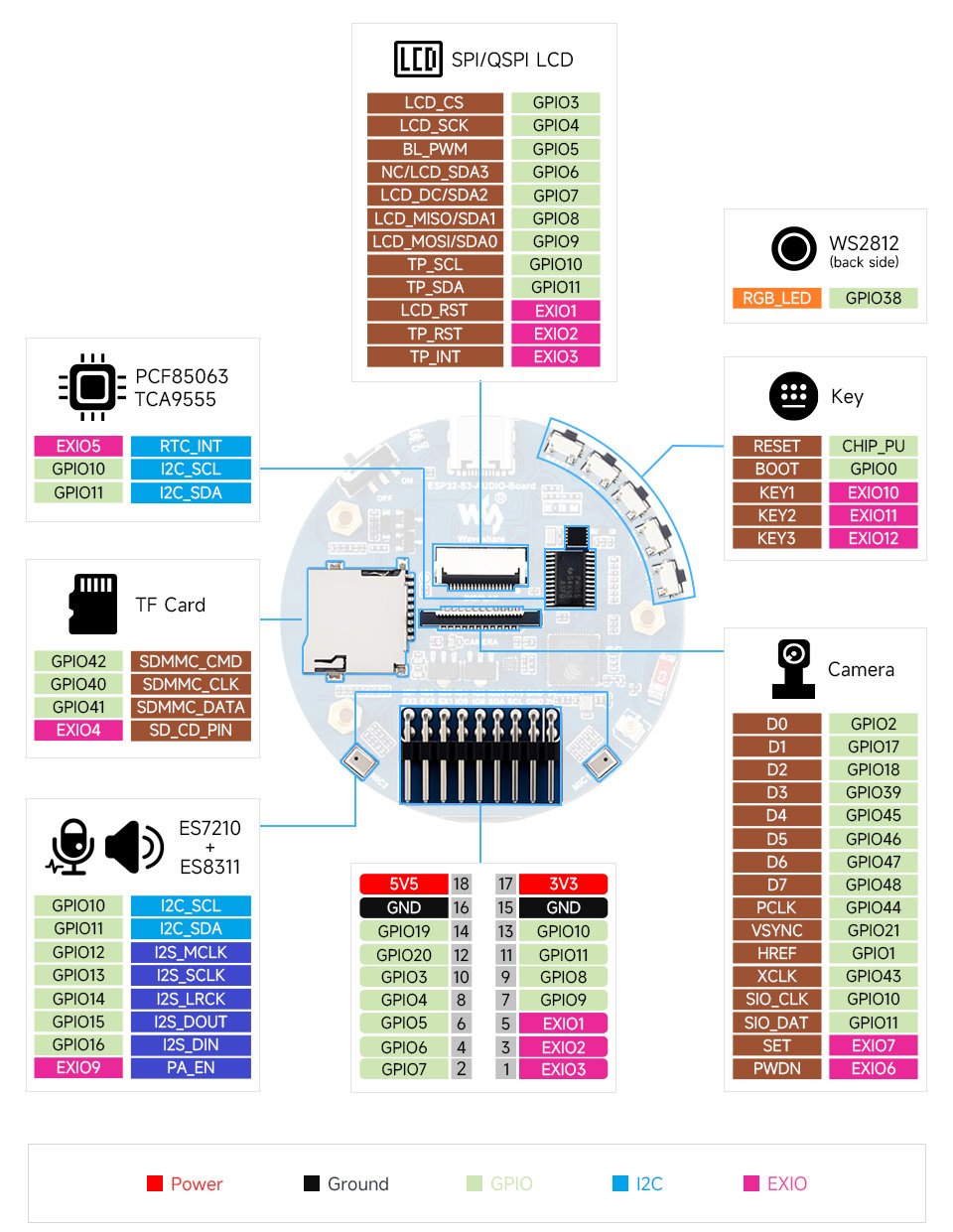

- การขยาย
- GPIO/I²C/SPI ผ่าน header (ใช้พินร่วมกับจอแสดงผล)
- TCA9555PWR GPIO expander
- อื่น ๆ
- สายอากาศเซรามิกบนบอร์ด หรือคอนเนกเตอร์ IPEX1 สำหรับเสาอากาศภายนอก
- สวิตช์เปิด/ปิดพลังงาน
- ปุ่มกด 5 ปุ่ม (Reset, Boot และปุ่มผู้ใช้ 3 ปุ่ม)
- ไฟ RGB ที่ตั้งโปรแกรมได้ 7 ดวง (เอฟเฟกต์แสงรอบทิศทาง)
- ชิป PCF85063 RTC พร้อมแบตเตอรี่สำรอง รองรับการเก็บเวลาแม้ปิดเครื่อง, การตั้งปลุก และงานตามกำหนดเวลา
- การจัดการพลังงาน
- อินพุต 5V ผ่านพอร์ต USB Type-C
- คอนเนกเตอร์ 2 พินสำหรับแบตเตอรี่ Li-ion/LiPo 3.7V
- วงจรชาร์จและจัดการพลังงานแบตเตอรี่
- โมดูลพลังงาน MP1605GTF-Z (เอาต์พุตสูงสุด 3.3V, 2A)
- Header สำหรับแบตเตอรี่ RTC (สำหรับ PCF85063 RTC)
- ขนาด – 58 x 43.7 มม.
บอร์ด ESP32-S3-AUDIO-Board สามารถเขียนโปรแกรมได้ด้วย ESP-IDF framework (แนะนำเวอร์ชัน 5.4.1) และสามารถใช้งานร่วมกับ ESP-SR (speech recognition) framework, ที่มีโมเดลสั่งงานด้วยเสียงแบบออฟไลน์สำเร็จรูป รองรับการปลุกด้วยคำสั่งเสียง (wake-up) และการจดจำคำสั่ง (command recognition) บอร์ดยังรองรับการทำงานร่วมกับ ESP-ADF (Audio Development Framework) สำหรับงานสตรีมเสียงและการประมวลผลเสียง อีกทั้งยังเชื่อมต่อกับแพลตฟอร์ม AI ด้านเสียงออนไลน์ เช่น DeepSeek และ Doubao ได้

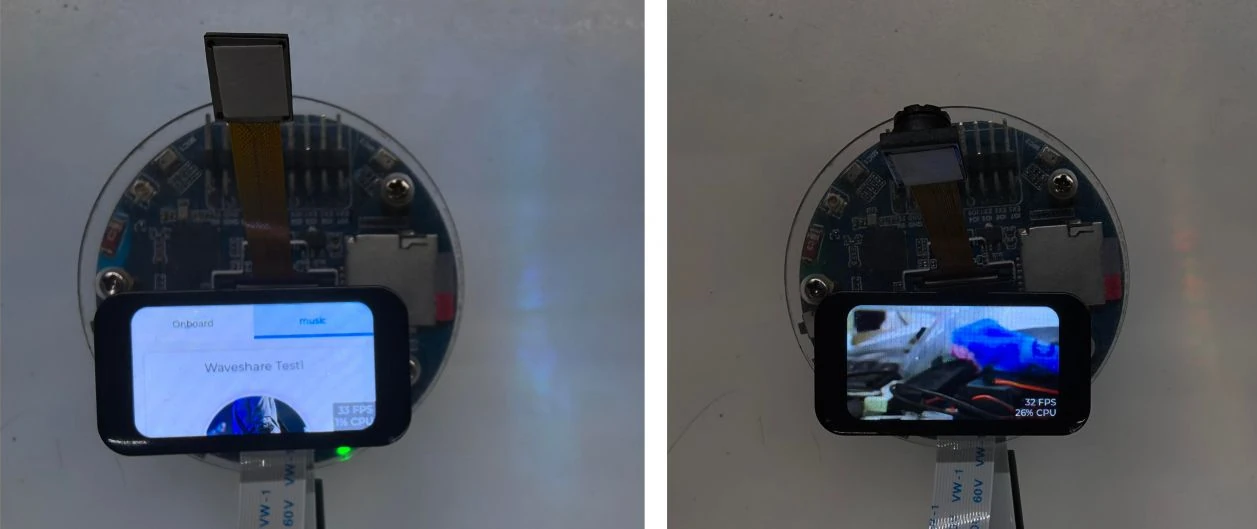

นอกจากนี้ยังสามารถเขียนโปรแกรมผ่าน Arduino IDE (ESP32-Arduino core v3.0.2 ที่พัฒนาบน ESP-IDF v5.1) โดยรองรับการใช้งาน ไลบรารี LVGL และ SquareLine Studio สำหรับการพัฒนา HMI (Human-Machine Interface), ทาง Waveshare Wiki ยังมีตัวอย่างเดโมให้ทดลองใช้งาน เช่น การเล่นเสียง, การจดจำเสียงพูด, การทำงานของ RTC รวมถึงอินเทอร์เฟซสำหรับจอแสดงผลและกล้อง
ก่อนหน้านี้เราเคยพูดถึง Xiaomi Mi AI Speaker Mini Smart Speaker แต่รุ่นนั้นไม่ได้เป็นโอเพ่นซอร์สและไม่เป็นมิตรต่อการพัฒนา สำหรับผลิตภัณฑ์ที่ใกล้เคียงกับ ESP32-S3-AUDIO-Board ก็มีหลายรุ่น เช่น ESP32-S3 Smart Audio devkit ที่คล้ายกันแต่มีเพียงไมโครโฟนเดียว, อีกตัวคือ Satellite1 Dev Kit ซึ่งเป็นชุดพัฒนาระดับสูงกว่า ใช้โมดูล ESP32-S3 ร่วมกับ XMOS XU316 audio processor เชื่อมต่อกับไมโครโฟน 4 ตัว รองรับการเขียนโปรแกรมได้เช่นเดียวกับบอร์ด Waveshare แต่ส่วนใหญ่ถูกใช้งานร่วมกับ Home Assistant เช่นเดียวกับ ReSpeaker Lite Voice Assistant Kit และ Voice “Preview Edition” ของ Nabu Casa แต่ผลิตภัณฑ์เหล่านี้ไม่ได้ถูกออกแบบมาให้รองรับการต่อ LCD และกล้อง เหมือนบอร์ดของ Waveshare
Waveshare ESP32-S3-AUDIO-board devkit สามารถหาซื้อได้ที่ Amazon ราคา $23.99 (~780฿) ไม่มีแบตเตอรี่ และ $24.99(~800฿) มีแบตเตอรี่, หรือที่ Waveshare store ราคา $15.99 (~520฿) ไม่มีแบตเตอรี่ และ $17.99 (~580฿) มีแบตเตอรี่ ราคานี้ยังไม่รวมค่าจัดส่ง
