reTerminal E1001/E1002 – จอ ePaper ขาวดำ/สี ที่ใช้ ESP32-S3 สำหรับแดชบอร์ดและป้ายดิจิทัล

Seeed Studio reTerminal E1001 และ E1002 เป็นจอ ePaper ที่มาพร้อมไมโครคอนโทรลเลอร์ ESP32-S3 ซึ่งรองรับการเชื่อมต่อไร้สาย WiFi และ Bluetooth LE เหมาะสำหรับการใช้งานเป็นแดชบอร์ดหรืองานป้ายดิจิทัล (digital signage)

ความแตกต่างเพียงอย่างเดียวระหว่างจอในตระกูล reTerminal E-series คือ E1001 มาพร้อมหน้าจอ ePaper ขนาด 7.5 นิ้ว แบบขาวดำ ส่วน E1002 มาพร้อมหน้าจอ ePaper ขนาด 7.3 นิ้ว แสดงผลได้ 6 สี ทั้งสองรุ่นมีแบตเตอรี่ขนาด 2,000 mAh ใช้งานได้นานสูงสุดถึง 3 เดือน, หน่วยความจำแฟลช SPI ขนาด 32MB, ช่องใส่การ์ด microSD, ไมโครโฟนและลำโพง buzzer, เซ็นเซอร์วัดอุณหภูมิและความชื้น, หัวต่อ GPIO 8 พิน รวมถึงปุ่มกดและไฟ LED หลายจุด

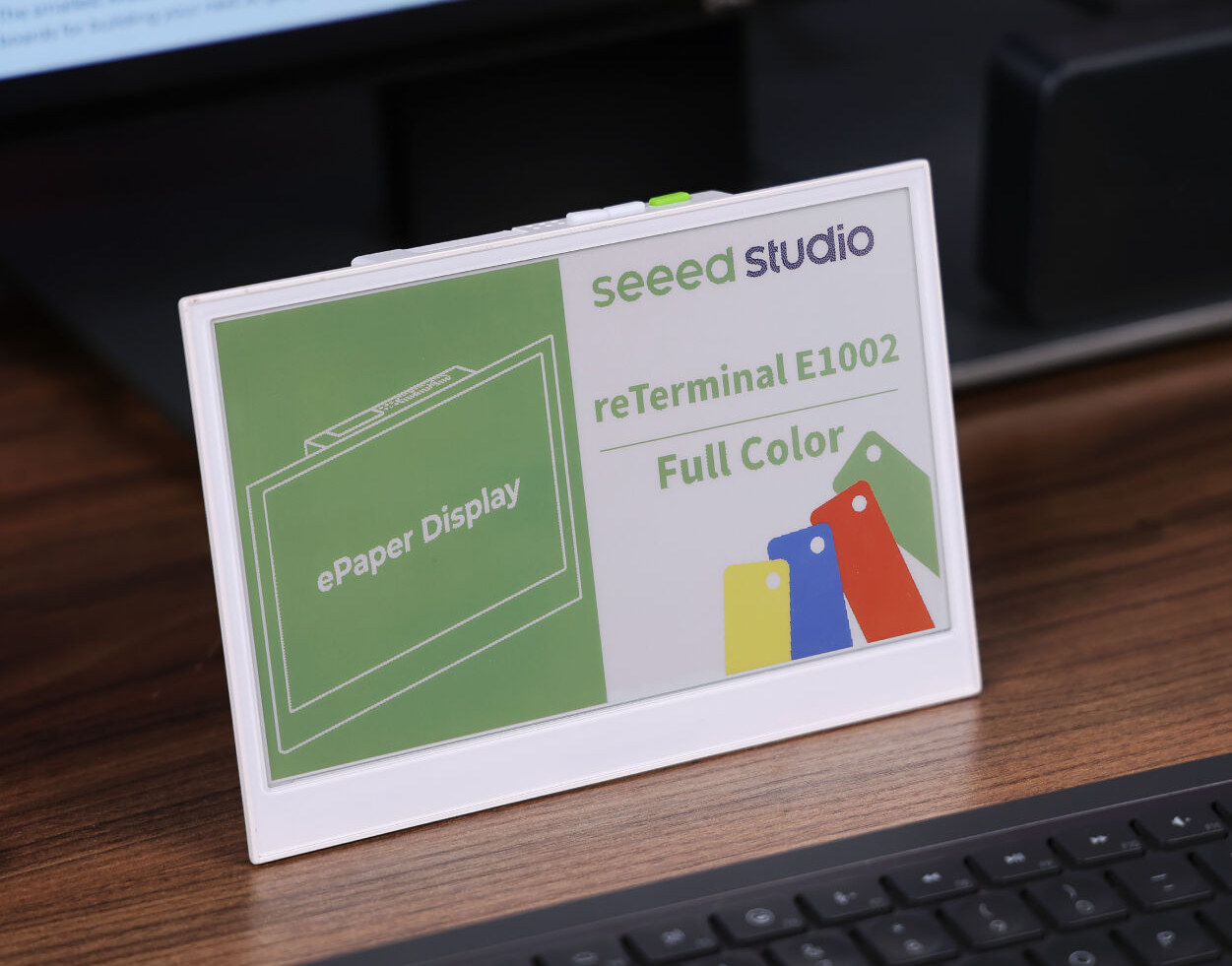

reTerminal E1002 7.3 inch color ePaper dsplay

สเปคของ reTerminal E1001/E1002 :

  • Wireless SoC – ไมโครคอนโทรลเลอร์ Espressif Systems ESP32-S3 dual-core พร้อม PSRAM 8MB
  • ที่เก็บข้อมูล
  • SPI flash ขนาด 32MB
  • ช่องใส่ microSD สูงสุด 32GB (รองรับเฉพาะระบบไฟล์ FAT32)
  • จอแสดงผล
    • E1001 – จอ ePaper ขนาด 7.5 นิ้ว ขาวดำ ความละเอียด 800×480
    • E1002 – จอ ePaper ขนาด 7.3 นิ้ว “Full Color” (6 สี) ความละเอียด 800×480
  • เสียง
    • ไมโครโฟน (3 ตัว) สำหรับการโต้ตอบด้วยเสียง
    • ลำโพง buzzer สำหรับการแจ้งเตือนด้วยเสียง
  • การเชื่อมต่อไร้สาย – Wi-Fi 4 (802.11 b/g/n 2.4GHz) และ Bluetooth 5.0 ผ่าน ESP32-S3
  • เซ็นเซอร์ – เซ็นเซอร์วัดอุณหภูมิและความชื้น
  • การขยายการเชื่อมต่อ – Header ขยาย 8 พิน พร้อม GPIO, I2C, VDD และ GND (9)
  • อื่น ๆ
    • 3x  ปุ่มควบคุมจอแสดงผล (2)
    • สวิตช์เปิด/ปิด (5)
    • ไฟ LED แสดงสถานะ (6) และไฟแสดงพลังงาน (7)
  • แบตเตอรี่ – ความจุ 2,000 mAh ใช้งานได้นานสูงสุด 3 เดือน
  • อินพุตพลังงาน – 5V/1A ผ่านพอร์ต USB-C
  • ขนาด – 176 x 120 x 53 มม. (รวมแท่นวาง) หรือ 17 มม. (ไม่รวมแท่นวาง)
  • ช่วงอุณหภูมิการทำงาน – 0 ถึง 40°C

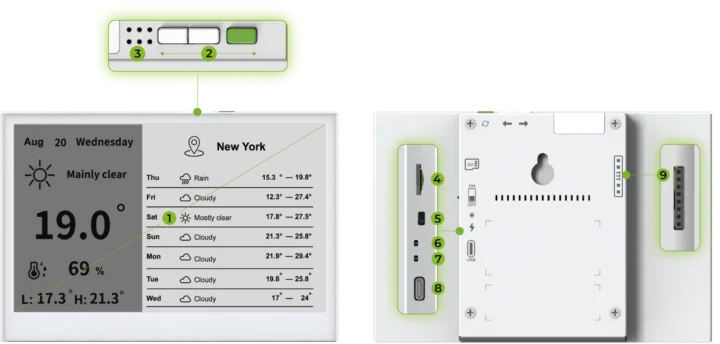

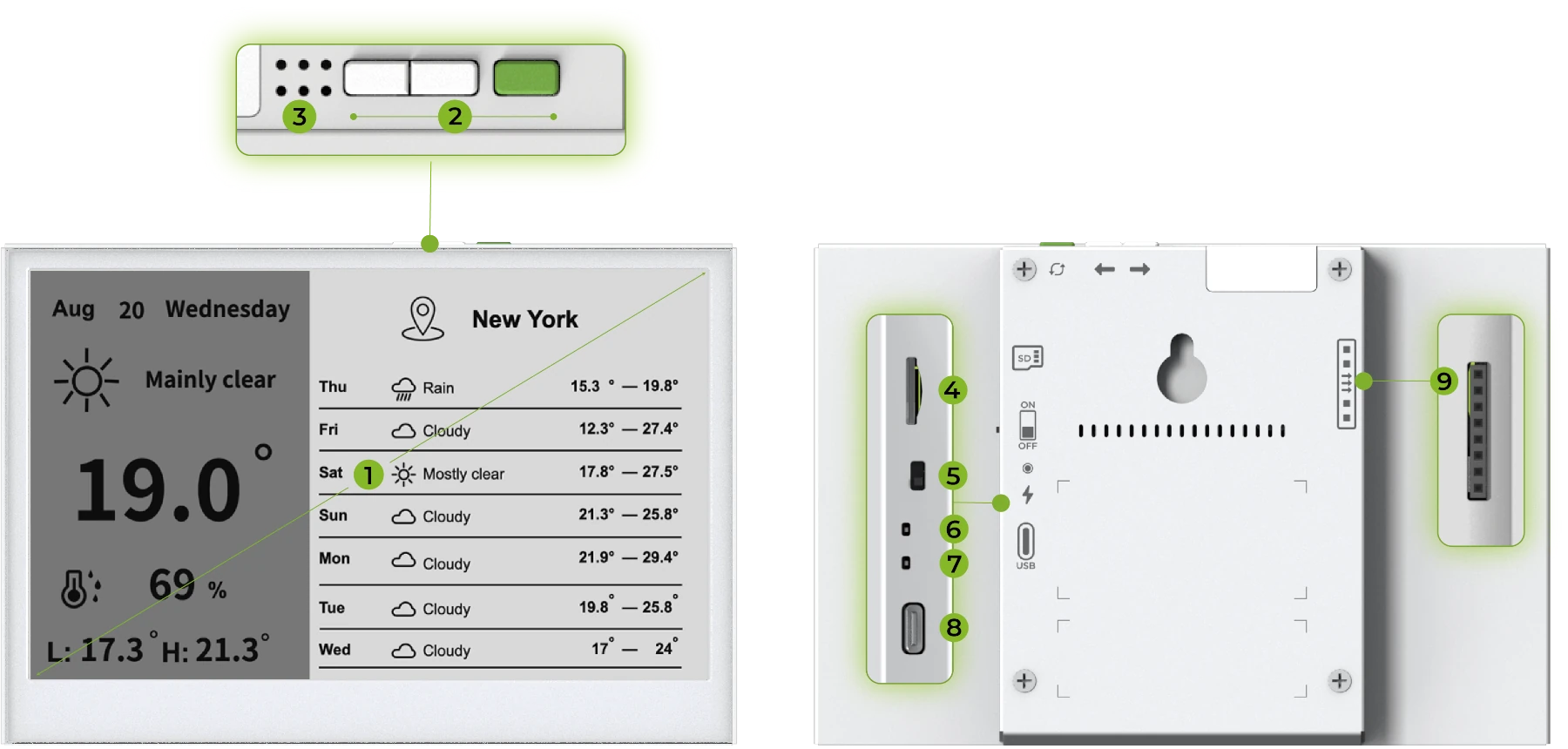

reTerminal E display ports

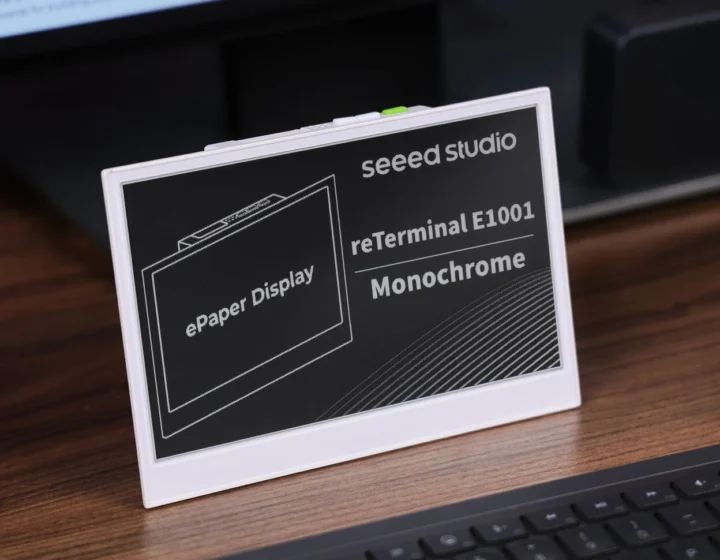

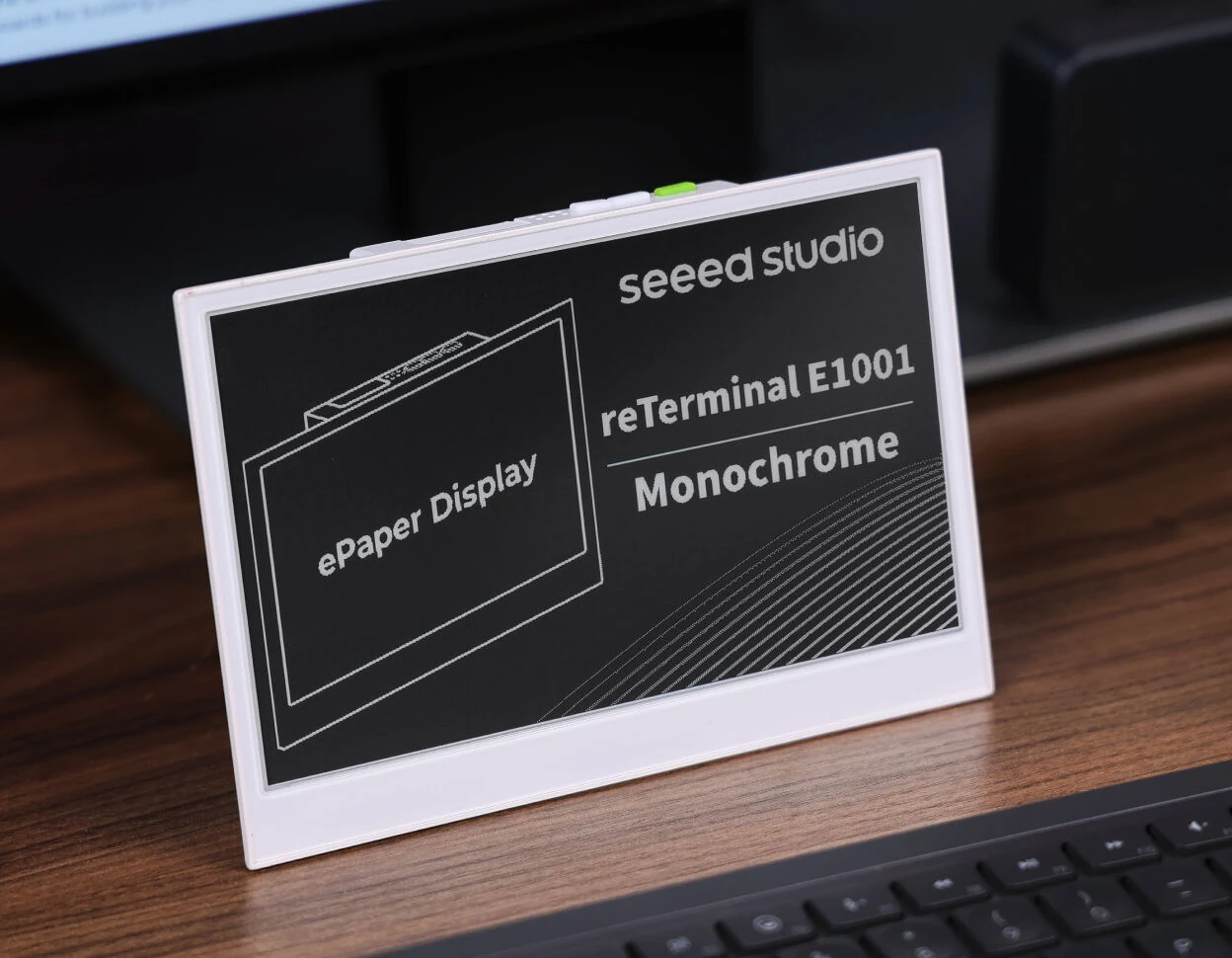

reTerminal E1001 7.5 inch monochrome ePaper dsplay

ในด้านซอฟต์แวร์ จอ ePaper มาพร้อมเฟิร์มแวร์ SenseCraft HMI ซึ่งเป็นแพลตฟอร์มสร้าง UI แบบ no-code ช่วยให้ผู้ใช้สามารถสร้างแดชบอร์ดได้อย่างง่ายดายโดยไม่จำเป็นต้องมีทักษะการเขียนโปรแกรม สำหรับผู้ใช้งาน Smart Home สามารถเปลี่ยนไปใช้เฟิร์มแวร์ ESPHome เพื่อเชื่อมต่อกับ Home Assistant ได้ และสำหรับผู้ที่ต้องการความยืดหยุ่นมากขึ้นก็สามารถพัฒนาเฟิร์มแวร์ของตนเองได้ผ่าน Arduino, PlatformIO หรือ ESP-IDF framework นอกจากนี้ยังมีแพลตฟอร์ม TRMNL สำหรับการจัดการแดชบอร์ดแบบ E Ink ให้เลือกใช้งาน แต่มีค่าใช้จ่ายครั้งเดียว $50 (~1,600฿), ผู้ใช้สามารถเข้าถึงเอกสารและอื่นๆ สำหรับเริ่มต้นใช้งานทั้งสองรุ่นได้จาก wiki

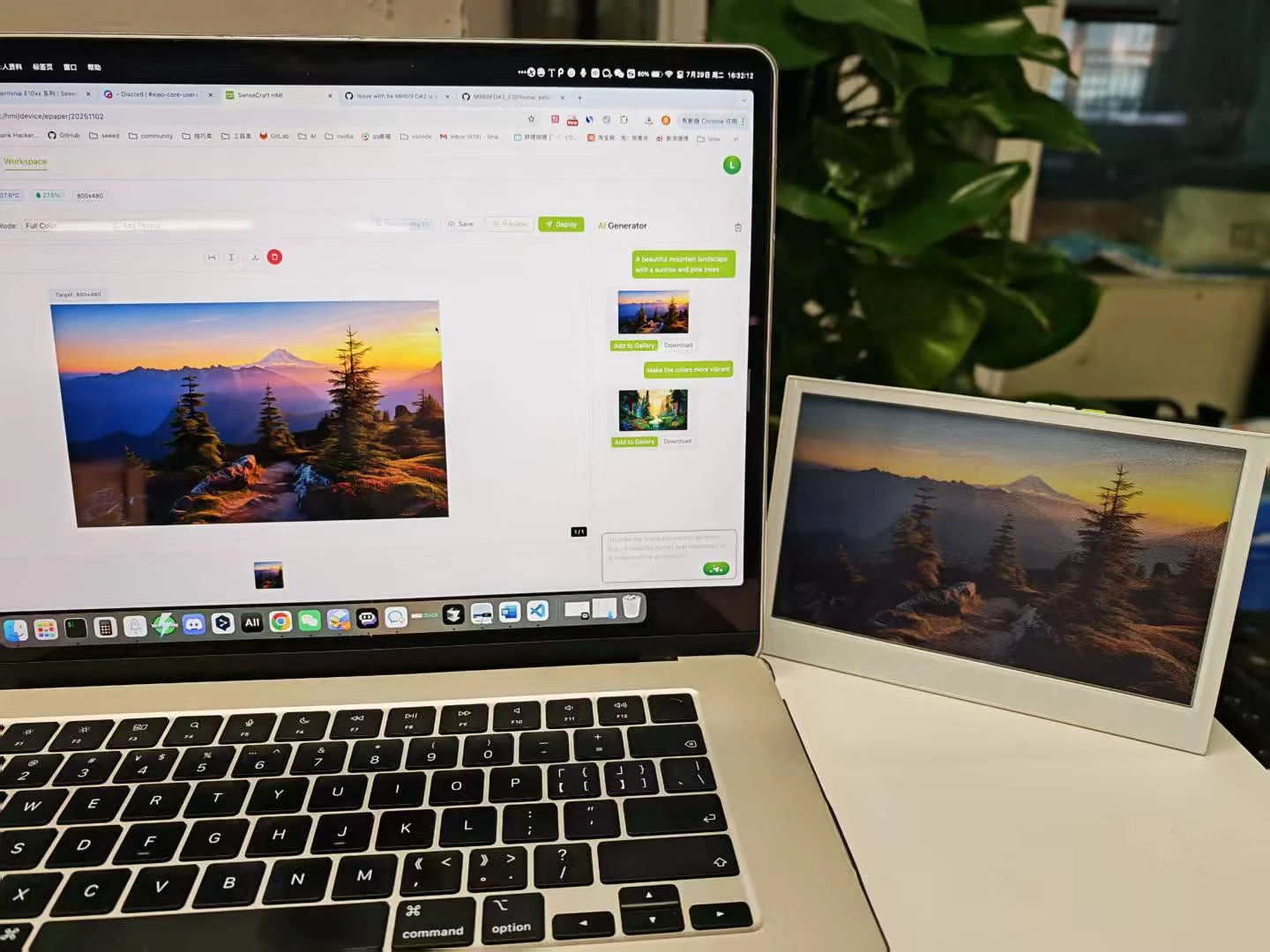

SenseCraft HMI AI generated image E Ink Display
SenseCraft HMI สามารถสร้างภาพที่ใช้ AI สร้างขึ้นมาและอัปโหลดไปยังจอ ePaper ได้

จอนี้ไม่ใช่จอ ePaper ขนาด ~7 นิ้ว รุ่นแรกที่ใช้ไมโครคอนโทรลเลอร์ ESP32 ในตลาด โดยมีตัวเลือกอื่น ๆ เช่น XIAO 7.5″ ePaper panel, จอ TRMNL wireless E-Ink และ Inkplate 6 MOTION, aผู้ใช้สาย DIY ก็สามารถหาซื้อจอ E-Ink ขนาด 7.5 นิ้ว ที่มีอินเทอร์เฟซ SPI สำหรับบอร์ด ESP32 ได้เช่นกัน ตามมุมมองเราคิดว่าจุดเด่นหลักของจอ reTerminal E รุ่นใหม่ คือฟีเจอร์เสริมต่าง ๆ เช่น ระบบเสียง, เซ็นเซอร์ และส่วนขยาย, แพลตฟอร์ม SenseCraft HMI แบบ no-code, รวมถึงเอกสารประกอบที่ครอบคลุมความต้องการของผู้ใช้ในหลายรูปแบบ

reTerminal E1001 (จอขาวดำ) ราคาอยู่ที่ $69 (~2,200฿) ส่วนรุ่น E1002 (จอ 6 สี) $99 (~3,100฿) และทั้งสองรุ่นมีกำหนดจะวางจำหน่ายบน Aliexpress ของ Seeed Studio ในอนาคต

แปลจากบทความภาษาอังกฤษ : reTerminal E1001/E1002 – ESP32-S3-powered monochrome/color ePaper displays for dashboards, digital signage
