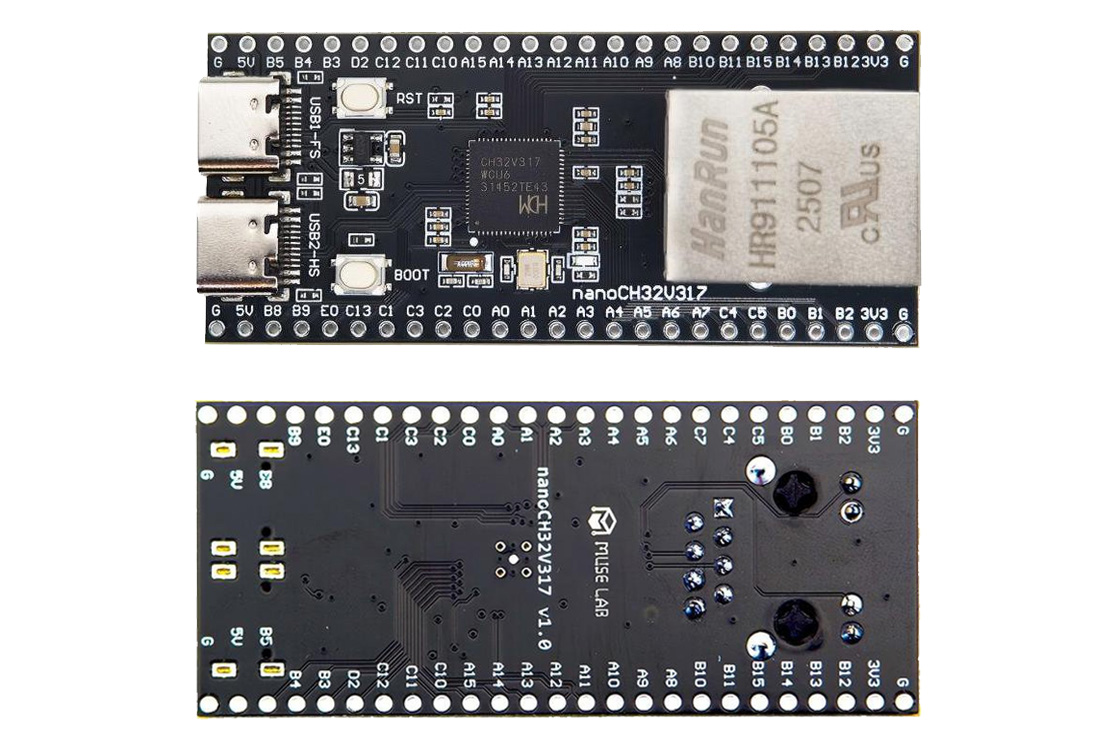

nanoCH32V317 จาก MuseLab เป็นบอร์ดพัฒนา RISC-V ราคาประหยัดที่ออกแบบมาสำหรับการสร้างต้นแบบระบบฝังตัว (Embedded systems) และการศึกษา โดยใช้ไมโครคอนโทรลเลอร์ WCH CH32V317WCU6 ความเร็ว 144MHz เป็นแกนหลัก บอร์ดนี้เหมาะสำหรับโครงการด้านระบบฝังตัว (Embedded), IoT, การสร้างต้นแบบ (Prototyping) และระบบอัตโนมัติ (Automation) หลากหลายรูปแบบ
คุณสมบัติอื่น ๆ ของบอร์ดพัฒนานี้ประกอบด้วย คอนโทรลเลอร์ USB 2.0 ทั้งแบบ High-speed และ Full-speed, อินเทอร์เฟซ Ethernet MAC พร้อม PHY ความเร็ว 10/100Mbps, พอร์ต SDIO และ DVP สำหรับรับสัญญาณวิดีโอดิจิทัล, ตัวจับเวลา PWM สำหรับควบคุมมอเตอร์ขั้นสูง บอร์ดยังมาพร้อมด้วย crystal หลัก 8MHz และ crystal RTC 32.768KHz ในส่วนของการโปรแกรมบอร์ดมีพอร์ต USB Type-C แบบคู่, USB ISP, และพอร์ต SWD ให้เลือกใช้งาน
สเปคของบอร์ด nanoCH32V317 :

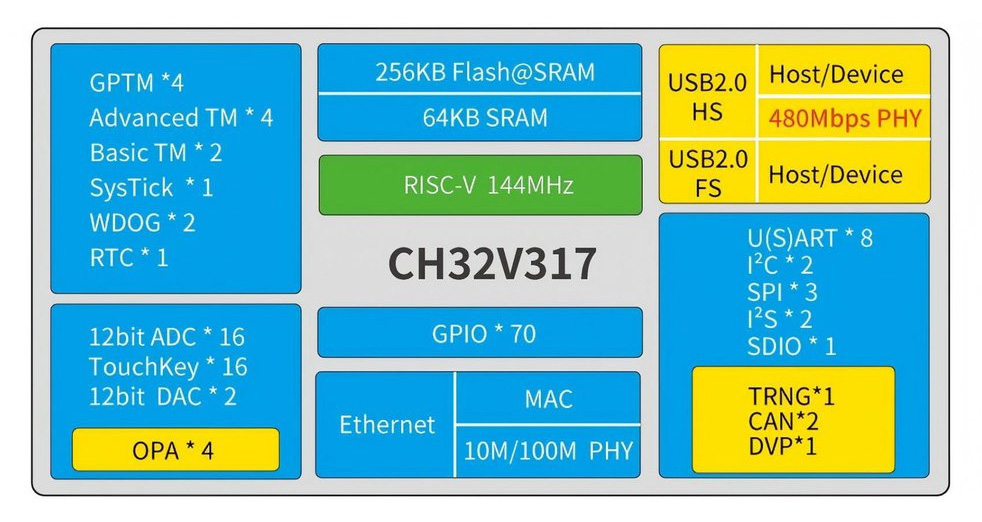

- MCU – WCH CH32V317WCU6
- RISC-V core 32 บิต ความถี่สูงสุด 144 MHz
- คอนโทรลเลอร์ USB 2.0 High-Speed (HS) และ Full-Speed (FS)
- Ethernet MAC + PHY 10/100M ในตัว
- อินเทอร์เฟซเพิ่มเติม: รองรับ DVP, SDIO, และ ตัวจับเวลา PWM สำหรับควบคุมมอเตอร์ขั้นสูง
- หน่วยความจำ – SRAM สูงสุด 64 KB
- ที่เก็บข้อมูล – Flash สูงสุด 256 KB
- เครือ่ข่าย – พอร์ต RJ45 Ethernet 10/100Mbps พร้อม หม้อแปลง (Transformer) แบบบูรณาการในตัว
- USB – 2x พอร์ต Type-C สำหรับจ่ายไฟและโปรแกรม (1x High-Speed และ 1x Full-Speed)
- การขยาย – 2x 25-pin headers พร้อม GPIO, ADC, UART, SPI, I²C, PWM, +5V, +3.3V, และ GND
- การโปรแกรมและดีบัก – อินเทอร์เฟซ SWD สำหรับการดีบักและโปรแกรม
- อื่น ๆ
- ไฟ LED สีน้ำเงิน (D1) เชื่อมต่อกับ GPIO
- ไฟแสดงสถานะ LED0, LED1
- ไฟแสดงการทำงานของพลังงาน (Power LED)
- ปุ่ม Boot และ Reset
- พลังงาน
- อินพุตไฟ 5V ผ่านพอร์ต USB Type-C
- วงจรแปลงแรงดัน 3.3V (ME6211C33M5G) บนบอร์ด
- ขนาด – ยังไม่ระบุ (TBD)
ในด้านของ ซอฟต์แวร์และการพัฒนา, บอร์ด nanoCH32V317 สามารถเขียนโปรแกรมได้ด้วย MounRiver Studio IDE ของ WCH ซึ่งรองรับทั้งระบบปฏิบัติการ Windows, Linux และ macOS
IDE ตัวนี้ได้รับการปรับแต่งให้เหมาะสมกับสถาปัตยกรรม RISC-V ของ WCH โดยสามารถสร้าง (Build), คอมไพล์ (Compile) และดีบัก โปรแกรมที่เขียนด้วยภาษา C/C++ ได้อย่างสมบูรณ์, เฟิร์มแวร์สามารถโปรแกรมลงบอร์ดได้สองวิธี คือ ผ่านอินเทอร์เฟซ USB โดยใช้โปรแกรม WCHISPStudio, ผ่านพอร์ต SWD โดยใช้เครื่องมือดีบัก WCH-Link นอกจากนี้ยังมีข้อมูลเพิ่มเติม เช่นตัวอย่างโปรเจกต์, คู่มืออ้างอิง, แผงวงจร (Schematics), ไลบรารีของอุปกรณ์ต่อพ่วง (Peripheral) ทั้งหมดนี้สามารถดูได้บน GitHub ของ nanoCH32V317.
ก่อนหน้านี้ ไมโครคอนโทรลเลอร์ WCH CH32V307 ได้รับความนิยมอย่างมาก ด้วยจุดเด่นด้านราคาที่ประหยัด, การรองรับอุปกรณ์ต่อพ่วงที่หลากหลาย และการใช้งานที่ง่าย ทำให้เกิดบอร์ดพัฒนาต่าง ๆ ตามมา เช่น บอร์ดพัฒนา CH32-Ant, Phyx LANA-TNY และ CAPUF Embedded CH32V003 Dev Kit แต่ nanoCH32V317 ถือเป็นบอร์ดพัฒนาตัวแรก ที่ใช้ไมโครคอนโทรลเลอร์ CH32V317 MCU ซึ่งโดดเด่นด้วยคุณสมบัติ Ethernet PHY, พอร์ต USB คู่, SDIO และ DVP ในตัว
บอร์ดพัฒนา nanoCH32V317 มีวางจำหน่ายแล้วบน AliExpress ในราคาเริ่มต้นที่ $8.07 (~260฿) สำหรับเฉพาะบอร์ดเท่านั้น ถ้าซื้อเป็นชุดพร้อม สาย USB Type-C และ เครื่องดีบัก WCH-LinkE จะมีราคาอยู่ที่ประมาณ $13.31 (~430฿) และยังมีส่วนลดเพิ่มเติมสำหรับการสั่งซื้อจำนวนมาก นอกจากนี้บอร์ดยังมีจำหน่ายบนร้านของบริษัทบน Tindie store โดยมีชุดบันเดิลลักษณะเดียวกัน แต่มีราคาที่ถูกกว่าประมาณ $6.80 (~220฿)
แปลจากบทความภาษาอังกฤษ : Sub $7 CH32V317 board offers 10/100Mbps Ethernet, dual USB 2.0 Type-C, DVP interface
