เราเคยเห็นจอแสดงผล HDMI ขนาดเล็กหลายรุ่นมาแล้ว ซึ่งมักจะใช้ร่วมกับบอร์ด SBC อย่าง Raspberry Pi เช่น จอภาพขนาด 7 นิ้วพร้อมขาตั้ง, จอสัมผัส HDMI ขนาด 7 นิ้ว และ จอสัมผัส HDMI แบบ ultrawide ขนาด 7 นิ้ว

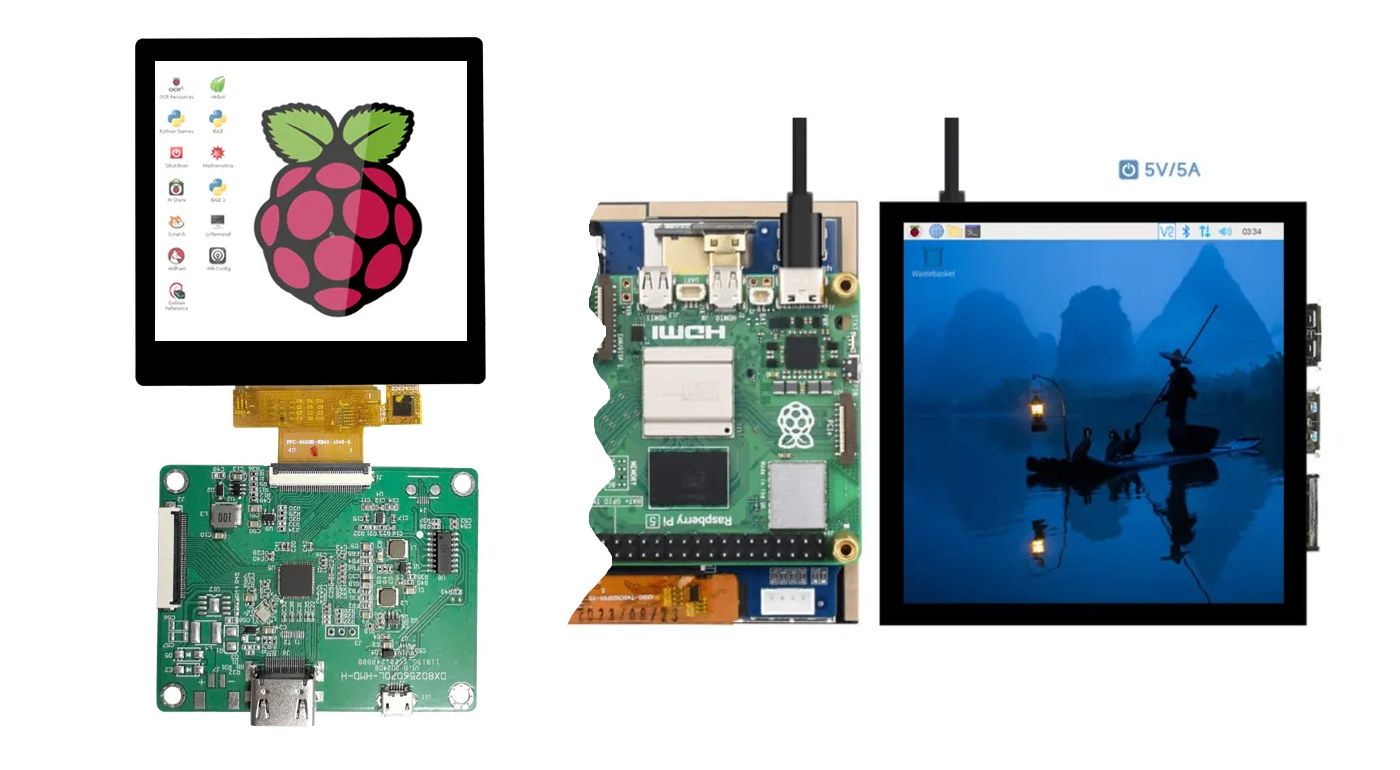

วันนี้มีจอรูปแบบใหม่ออกมา คือจอสัมผัส HDMI แบบสี่เหลี่ยมขนาด 4 นิ้วสองจอ ที่มีความละเอียด 720×720 พิกเซล รุ่น VIEWE ซึ่งดูเหมือนจะเป็นรุ่นใหม่และมีราคาถูกกว่า อยู่ที่ประมาณ $33 (~1,100฿), รุ่น Waveshare “4inch HDMI LCD (C)” วางจำหน่ายมาหลายปีแล้ว และมาพร้อมฟีเจอร์เพิ่มเติม เช่น ช่องต่อเสียงขนาด 3.5 มม., ลำโพงในตัว และตัวยึดสำหรับบอร์ด Raspberry Pi 3/4/5 พร้อมอะแดปเตอร์

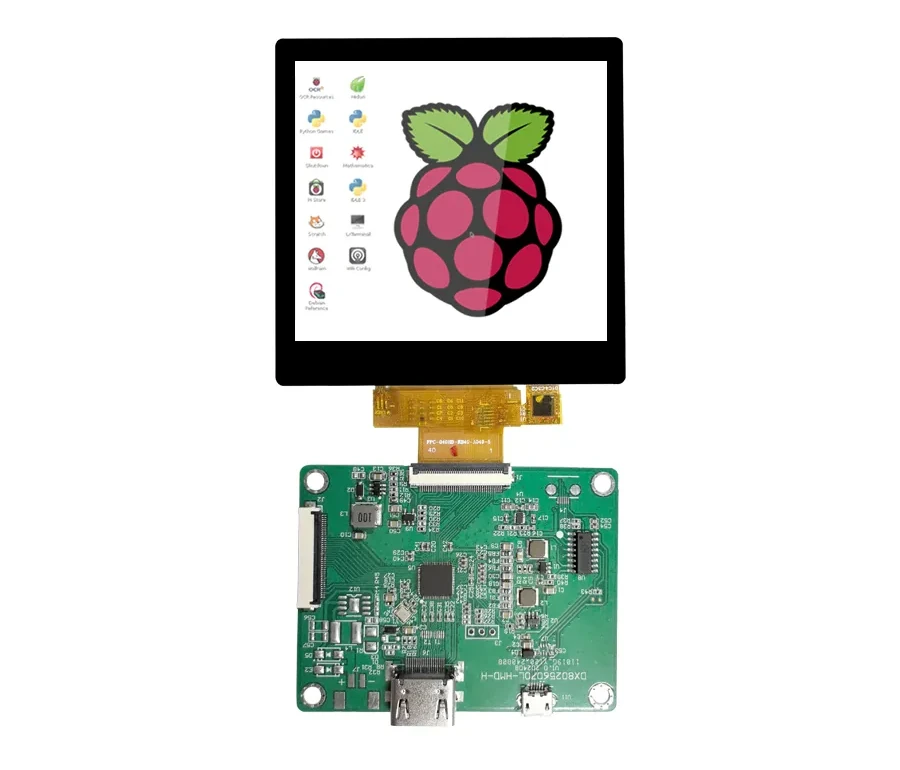

จอสัมผัส VIEWE ขนาด 4 นิ้วแบบสี่เหลี่ยม
สเปกของ VIEWE 4-inch HDMI display (UEDX72720040-HMD-RB-A) :
- จอแสดงผล
- จอ TFT HDMI แบบสี่เหลี่ยมขนาด 4 นิ้ว ความละเอียด 720×720 พิกเซล
- ไดรเวอร์จอ ST7703
- ความสว่าง – 300 cd/㎡
- พื้นที่แสดงผล (Active area) – 71.93 x 71.93 มม.
- หน้าจอสัมผัสแบบ capacitive 5 จุดสัมผัส เชื่อมต่อผ่านพอร์ต USB-C, ชิปควบคุมระบบสัมผัส FT6336U
- อินพุตวิดีโอ– HDMI 1.4

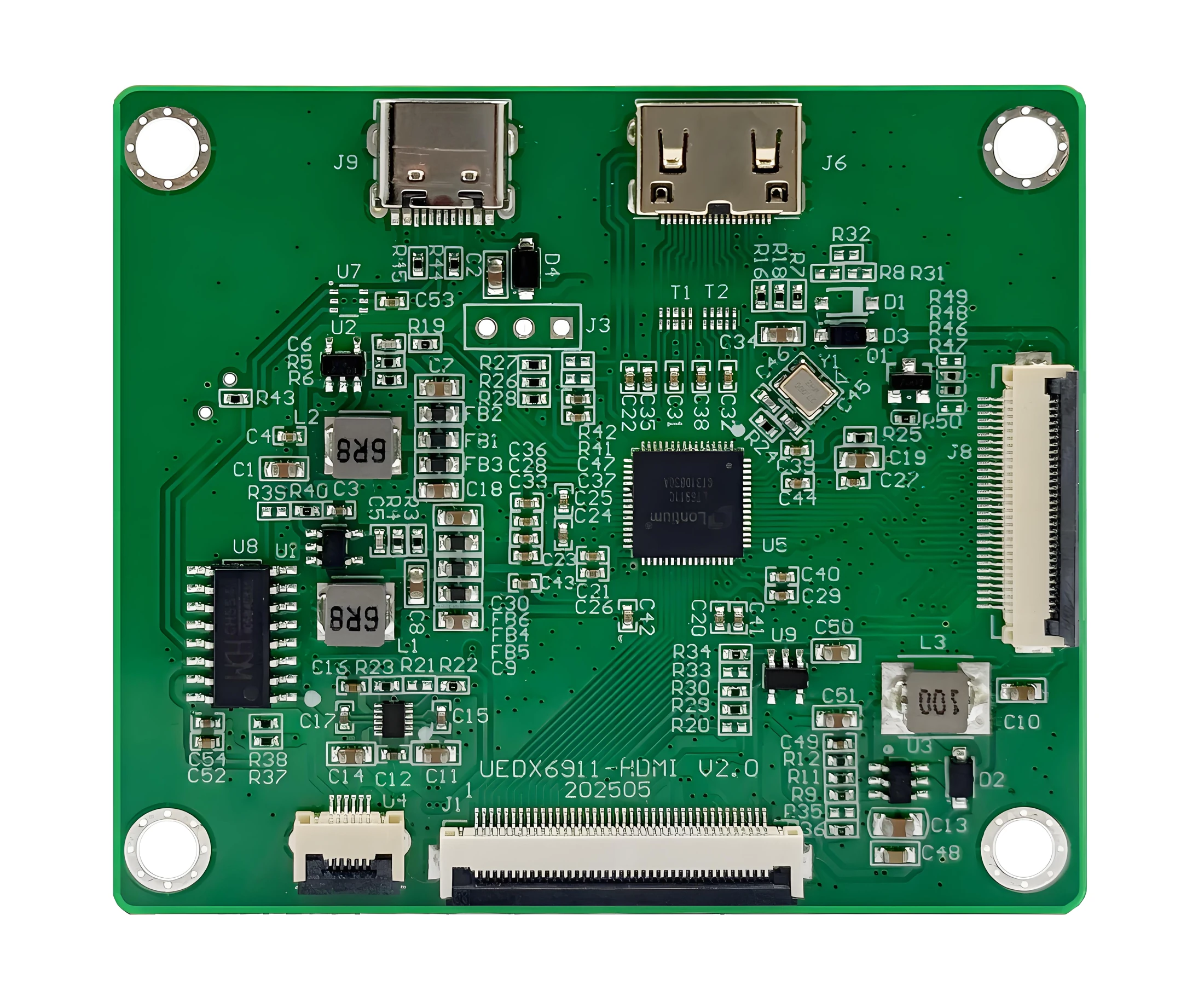

- อินเทอร์เฟสหน้าจอผ่านชิป Lontium LT6911C สำหรับแปลงสัญญาณ HDMI to MIPI DSI/LVDS
- รองรับ MIPI DSI/CSI transmitter แบบพอร์ตเดี่ยวหรือคู่
- รองรับ LVDS transmitter แบบพอร์ตเดี่ยวหรือคู่ (มีคอนเนกเตอร์แต่ไม่ได้ใช้งานกับจอ MIPI ขนาด 4 นิ้วที่ให้มา)
- USB – พอร์ต USB-C สำหรับจ่ายไฟและสัญญาณระบบสัมผัส
- ขนาด – 84 x 84 มม.
- ช่วงอุณหภูมิการทำงาน – -20 ถึง 70°C
หน้าผลิตภัณฑ์มีเอกสารประกอบบางส่วน โดยระบุว่าสามารถเชื่อมต่อจอกับพอร์ต HDMI ของคอมพิวเตอร์และพอร์ต USB ที่เหลือได้โดยตรง และจอจะทำงานได้ทันที สำหรับบอร์ด Raspberry Pi จะต้องแก้ไขไฟล์ /boot/config.txt ตามตัวอย่างดังนี้:
|
1 2 3 4 5 6 7 8 9 |
hdmi_force_edid_audio=1 max_usb_current=1 hdmi_force_hotplug=1 config_hdmi_boost=7 hdmi_group=2 hdmi_mode=87 hdmi_drive=2 720 60 6 0 0 hdmi_cvt 720 60 6 0 0 |
จุดขายหลักของจอสัมผัส VIEWE ขนาด 4 นิ้วแบบ HDMI คือ ราคาที่ถูกมาก โดยมีราคาอยู่ที่ประมาณ $33 (~1,100฿) บน AliExpress หรืออาจถูกกว่านั้น เนื่องจากมีโปรโมชั่นสำหรับ “ผู้ใช้ใหม่” เหลือเพียง $28.59 (~930฿)
หมายเหตุ : ขอเสริมเล็กน้อยว่าก่อนหน้านี้เราไม่เคยได้ยินชื่อ VIEWE มาก่อนจนกระทั่งไม่กี่เดือนที่ผ่านมา ปรากฏว่าบริษัทนี้ยังผลิตจอแสดงผลที่ใช้ชิป ESP32 SoC ด้วย ซึ่งมีลักษณะคล้ายกับผลิตภัณฑ์จากผู้ผลิตรายอื่นอย่าง Waveshare, LILYGO, และ Makerfabs อีกทั้งยังมีบัญชี GitHub สำหรับเผยแพร่โค้ดและซอฟต์แวร์ของจอโปรแกรมได้เหล่านี้ด้ว

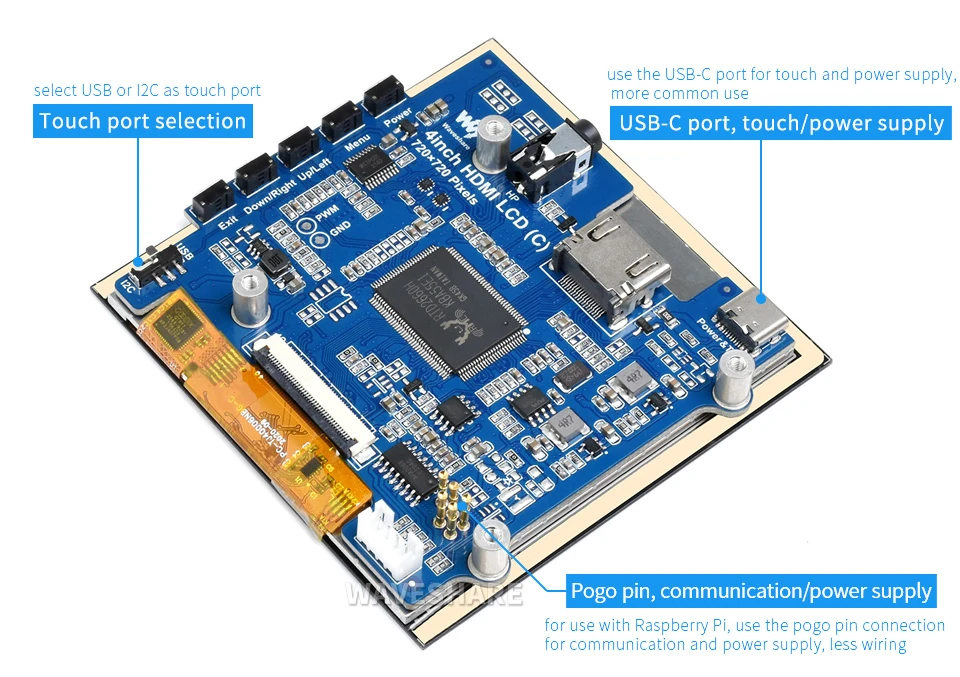

Waveshare 4inch HDMI LCD (C)
ถ้าต้องการจอสัมผัส HDMI ขนาด 4 นิ้วจากผู้ผลิตที่มีชื่อเสียงมากกว่า หรืออย่างน้อยก็เป็นแบรนด์ที่คุ้นเคย ยังมี Waveshare “4inch HDMI LCD (C)” เป็นอีกหนึ่งตัวเลือกที่น่าสนใจ ซึ่งวางจำหน่ายมาระยะหนึ่งแล้ว แม้ว่าเรายังไม่เคยกล่าวถึงมาก่อนก็ตาม
สเปค:
- จอแสดงผล
- จอ IPS ขนาด 4 นิ้ว ความละเอียด 720 × 720 พิกเซล
- มุมมองกว้าง 170°
- พื้นที่แสดงผล (Active area) – 72.53 × 72.53 มม.
- คอนโทรลเลอร์จอแสดงผลแบบแผงแบน Realtek RTD2660H
- หน้าจอสัมผัสแบบ capacitive 5 จุดสัมผัส เชื่อมต่อผ่าน พอร์ต USB-C หรือ I2C
- กระจกหน้าจอแบบแข็งพิเศษ ทนรอยขีดข่วนระดับความแข็ง 6H
- อินพุตวิดีโอ – HDMI 1.4 ผ่านพอร์ต micro HDMI หรือ อะแดปเตอร์ HDMI ขนาดเต็ม
- ระบบเสียง – ช่องต่อเสียง 3.5 มม. และคอนเน็กเตอร์สัญญาณลำโพงแบบ 4 พิน ทั้งสองใช้งานผ่านสัญญาณเสียงจาก HDMI
- USB – พอร์ต USB-C สำหรับจ่ายไฟและระบบสัมผัส (เมื่อเลือกโหมด USB)
- อื่น ๆ
- ปุ่มควบคุม OSD จำนวน 5 ปุ่ม: Exit, Down/Right, Up/Left, Menu, และ Power
- สวิตช์เลือกโหมดระบบสัมผัส USB/I2C Touch Switch

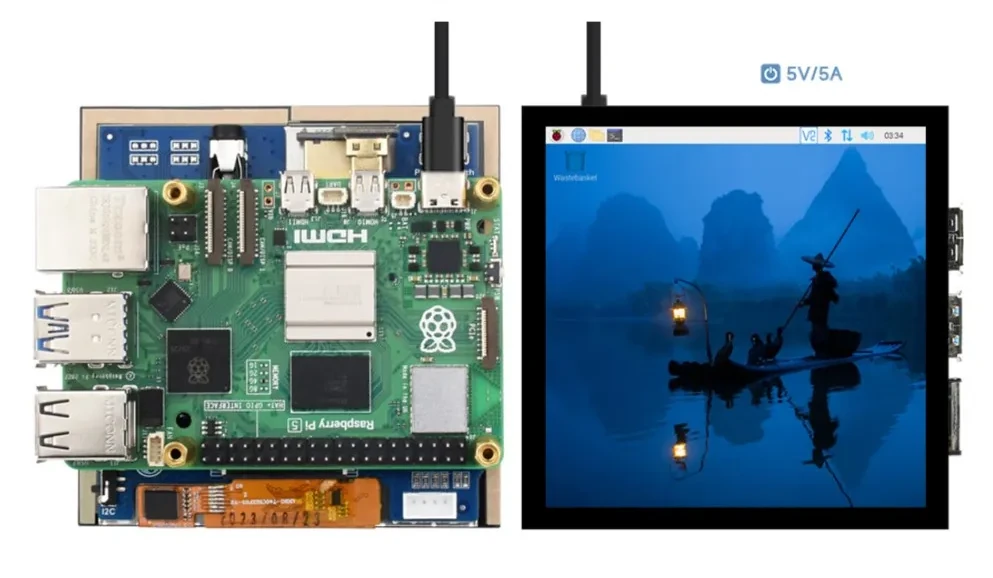

- ขา Pogo pin สำหรับเชื่อมต่อกับบอร์ด Raspberry Pi
- ขนาด – 84 × 84 มม.
Waveshareระบุว่าจอนี้สามารถใช้งานได้ (และผ่านการทดสอบแล้ว) กับระบบปฏิบัติการ Raspberry Pi OS, Ubuntu, Kali, และ Retropie บนบอร์ด Raspberry Pi รวมถึง Ubuntu บน Jetson Nano และระบบปฏิบัติการ Windows 11/10/8.1/8/7 เมื่อเชื่อมต่อกับคอมพิวเตอร์ทั่วไป ระบบปฏิบัติการหรืออุปกรณ์โฮสต์อื่น ๆ อาจใช้งานร่วมกันได้เช่นกัน แต่ผลลัพธ์อาจแตกต่างกันไปตามกรณี
สำหรับ Raspberry Pi OS จำเป็นต้องแก้ไขไฟล์การตั้งค่า /boot/config.txt ดังนี้:
|
1 2 3 4 5 6 7 8 9 10 11 |
dtparam=i2c_arm=on dtoverlay=waveshare-4dpic-3b dtoverlay=waveshare-4dpic-4b dtoverlay=waveshare-4dpic-5b hdmi_force_hotplug=1 config_hdmi_boost=10 hdmi_group=2 hdmi_mode=87 hdmi_timings=720 0 100 20 100 720 0 20 8 20 0 0 0 60 0 48000000 6 start_x=0 gpu_mem=128 |
คุณจะสังเกตเห็นว่ามีไฟล์ overlay อยู่ 3 ชุด สำหรับบอร์ด Raspberry Pi 3, 4, และ 5 Model B ซึ่งสามารถดาวน์โหลดได้จากหน้า wiki, โดยในหน้านั้นยังมีข้อมูลเพิ่มเติมสำหรับการเริ่มต้นใช้งานจอสัมผัส HDMI ขนาดเล็กนี้ด้วย

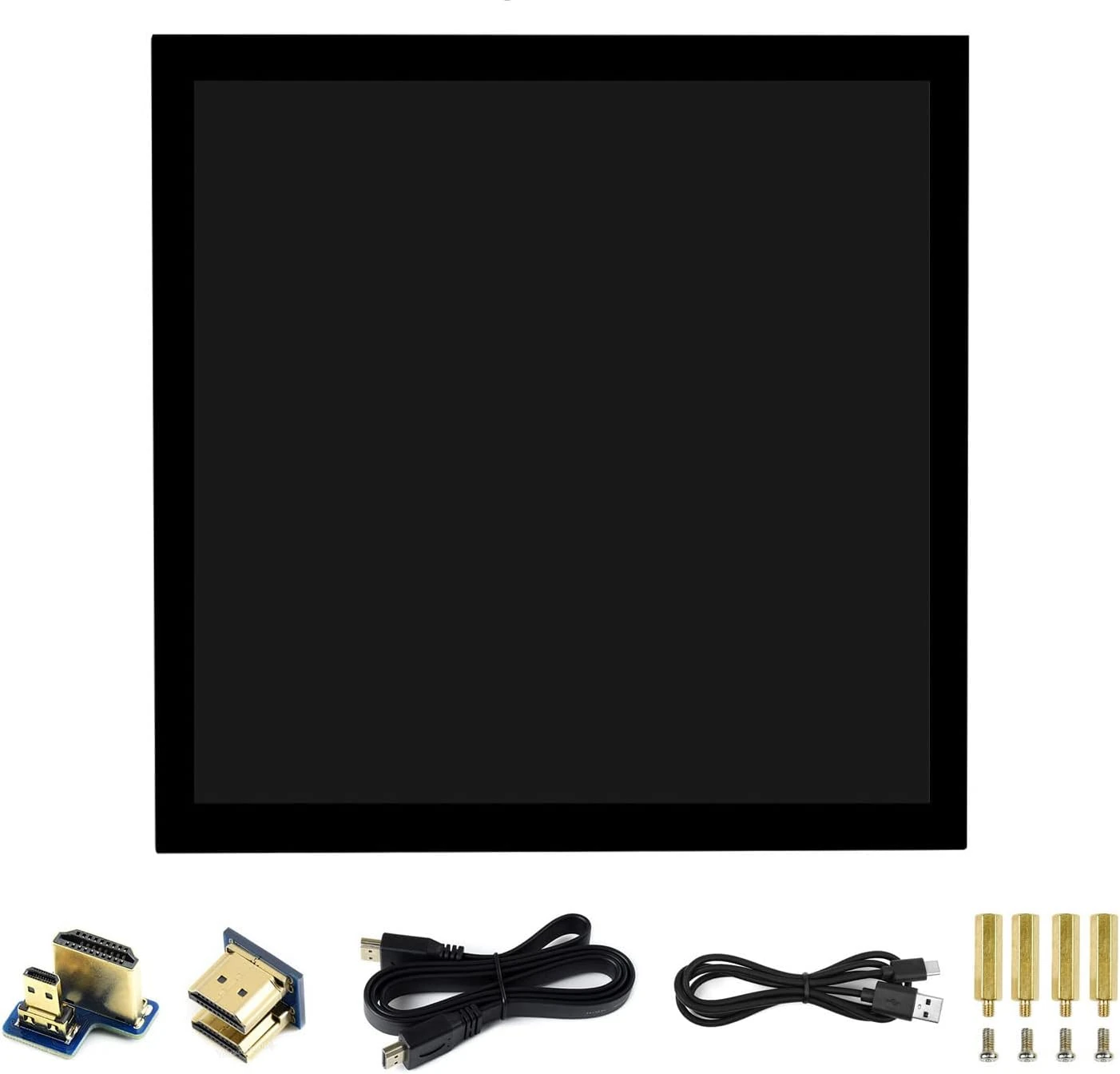

จอ Waveshare “4inch HDMI LCD (C)” มาพร้อมอุปกรณ์ในกล่อง ได้แก่ อะแดปเตอร์ micro HDMI to HDMI สำหรับ Raspberry Pi 4/5, อะแดปเตอร์ HDMI to HDMI สำหรับ Raspberry Pi 3, สาย USB จำนวน 2 เส้น, เสา standoff จำนวน 4 ชิ้น และ สกรู อีก 4 ตัว, รุ่นของ Waveshare มีความลงตัวและบูรณาการดีกว่าจอของ VIEWE เนื่องจากต้องใช้สายเชื่อมต่อน้อยกว่า, รองรับการติดตั้ง Raspberry Pi SBC ได้โดยตรง และยังมีเอาต์พุตเสียงในตัว อีกทั้งยังใช้ IPS panel แทน TFT ซึ่งอาจเป็นเหตุผลที่ทำให้ราคาสูงกว่า โดยรุ่น “4inch HDMI LCD (C)” มีราคาประมาณ $66 (~2,200฿) บนเว็บไซต์ของ Waveshare หรือสามารถหาซื้อได้บน on AliExpress ราคา $69.29 (~2,300฿) และ Amazon ราคา $75.99 (~2,500฿)
แปลจากบทความภาษาอังกฤษ : 4-inch square HDMI displays with USB touchscreen sell for $33 and up
บรรณาธิการข่าวและบทความภาษาไทย CNX Software ได้มีความสนใจในด้านเทคโนโลยี โดยเฉพาะ Smart Home และ IoT
