RP2350 Tiny และ Tiny XL : บอร์ดโคลนเลย์เอาต์ของ Solder Party RP2350 stamp มีราคาถูกกว่า

ขณะค้นหาบน AliExpress, เราได้พบกับบอร์ด RP2350 Tiny และ Tiny XL, ซึ่งเป็นบอร์ดพัฒนาแบบ stamp-size ที่ใช้ไมโครคอนโทรลเลอร์ RP2350 ทั้งคู่มีราคาย่อมเยากว่า และมีลักษณะเหมือนกับ โมดูล “RP2350 Stamp” ของ Solder Party ทุกประการ แต่มีราคาถูกกว่าประมาณครึ่งหนึ่ง

ทั้งสองรุ่นใช้ไมโครคอนโทรลเลอร์ Raspberry Pi RP2350 แบบ dual-core Arm Cortex-M33 พร้อมวงจร ชาร์จแบตเตอรี่ LiPo ในตัว รุ่น RP2350 Tiny มีขา GPIO จำนวน 30 ขา ส่วนรุ่น RP2350 Tiny XL ที่มีขนาดใหญ่กว่า มี GPIO จำนวน 48 ขา เพิ่มหน่วยความจำ PSRAM และรวมพอร์ตเชื่อมต่อ SWD/UART (แบบ JST) มาให้ด้วย อินเทอร์เฟซหลักประกอบด้วย USB host/device, UART, SPI, I²C, PWM, ADC, และ PIO state machines พร้อมฟีเจอร์ด้านความปลอดภัยอย่าง Secure Boot และ Arm TrustZone ซึ่งทำให้บอร์ดนี้เหมาะอย่างยิ่งสำหรับการสร้างต้นแบบและการทดสอบอย่างรวดเร็ว โดยยังรองรับ CircuitPython อีกด้วย

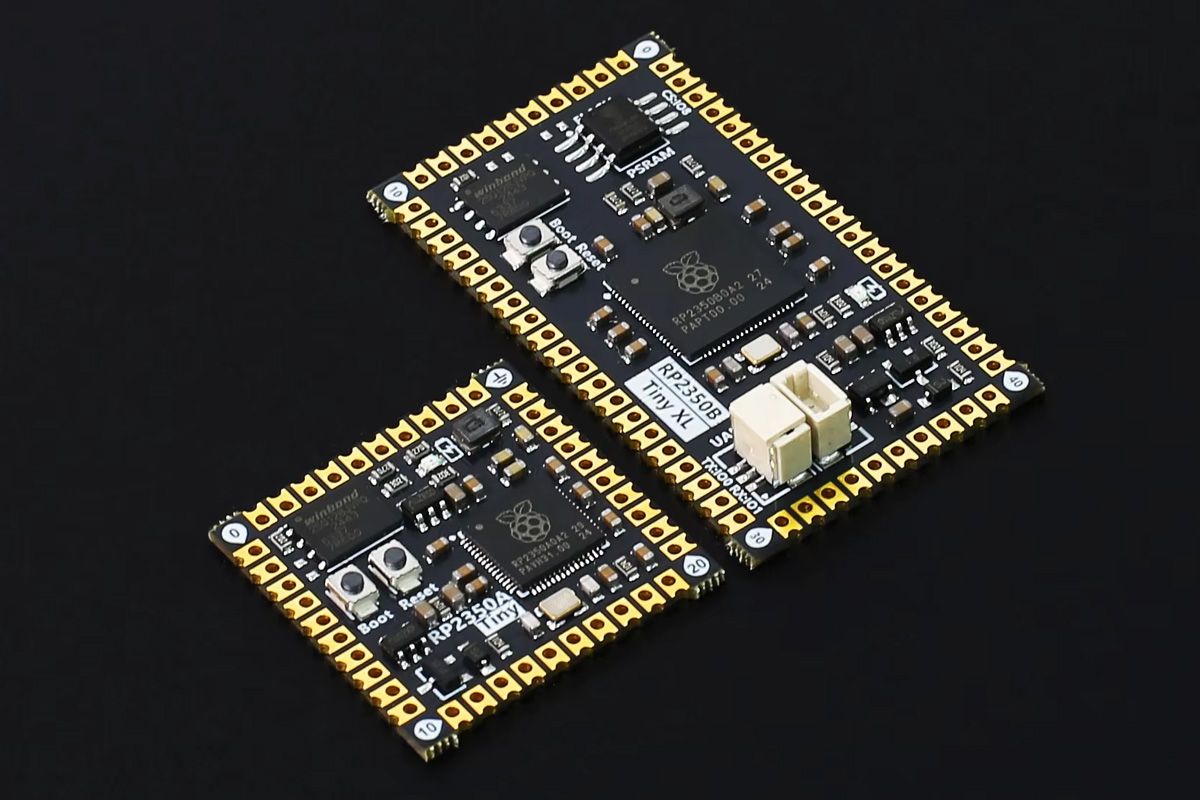

RP2350 Tiny and Tiny XL boards

สเปคของ RP2350 Tiny และ Tiny XL:

  • ไมโครคอนโทรลเลอร์
    • RP2350 Tiny – Raspberry Pi RP2350A MCU, QFN-60; 7×7 มม.
    • RP2350 Tiny XL – Raspberry Pi RP2350B MCU,QFN-80; 10×10 มม.
    • หน่วยความจำ – RAM ภายใน 520KB, หน่วยความจำแบบ OTP ขนาด 8KB
  • ที่เก็บข้อมูล –Flash บนบอร์ด 16MB, รุ่น Tiny XL เพิ่มหน่วยความจำ PSRAM เพิ่มเติม
  • การเชื่อมต่อขา I/O
    • RP2350 Tiny – มี GPIO 30 ขา ผ่านรูเชื่อมต่อและขาแบบ castellated holes รวม 40 จุด
    • RP2350 TinyXL – มี GPIO 48 ขา ผ่านรูเชื่อมต่อและขาแบบ castellated holes รวม 60 จุด
    • สูงสุด 2x UART, 2x SPI, 2x I²C
    • สูงสุด 16x PWM (Tiny) / 24x PWM (TinyXL)
    • สูงสุด 4x ADC (Tiny) / 8x ADC (Tiny XL)
    • 12x PIO state machines, HSTX peripheral
    • รองรับ USB host/device, SWD สำหรับดีบัก
    • มีขา 5V, 3.3V, VBAT และ GND pins
  • ความปลอดภัย – Secure Boot, ARM TrustZone
  • อื่น ๆ
    • ปุ่ม Reset และ Boot, crystal 12MHz
    • รุ่น Tiny XL มีขั้วต่อ JST สำหรับ SWD และ UART (เข้ากันได้กับ Pi Debug Probe)
    • Pad ใต้บอร์ดสามารถใช้ปิดการทำงานของไฟ LED แบตเตอรี่ในตัว
  • แหล่งจ่ายไฟ
    • แรงดันอินพุต 5V ผ่านขา pin
    • มี LDO regulator 3.3V 500mA
    • อินพุตแบตเตอรี่ LiPo (VBAT) พร้อมวงจรชาร์จและไฟแสดงสถานะ
  • ขนาด
    • RP2350 Tiny – 25.4 x 25.4 มม.
    • RP2350 Tiny XL – 44.5 x 25.4 มม.

ถึงแม้ว่าบริษัทจะไม่ได้ระบุขนาดอย่างเป็นทางการ แต่จากภาพที่วางบนที่มีที่วัดขนาดแสดงให้เห็นว่าโมดูลทั้งสองมีขนาดใกล้เคียงกับ Solder Party RP2350 Stamp และ Stamp XL มาก จึงสามารถสันนิษฐานได้ว่าทั้งคู่มีขนาดฐานเดียวกัน (footprint เดียวกัน) และสามารถใช้งานร่วมกับบอร์ด RP2xxx Stamp Carrier XL, ที่ออกแบบมาสำหรับโมดูล Stamp เดิมได้อย่างไม่มีปัญหา

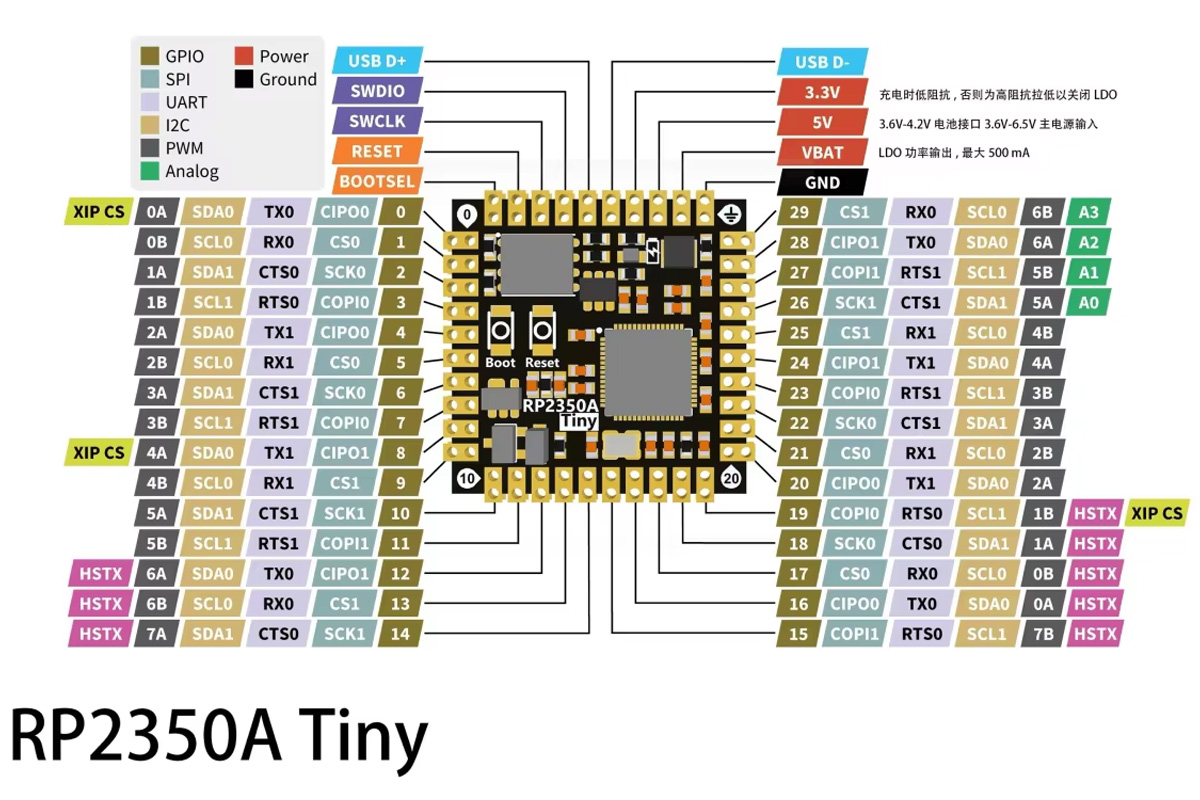

RP2350A Tiny Stamp Sized Development Board Pinout
พินเอ้าท์ RP2350A Tiny

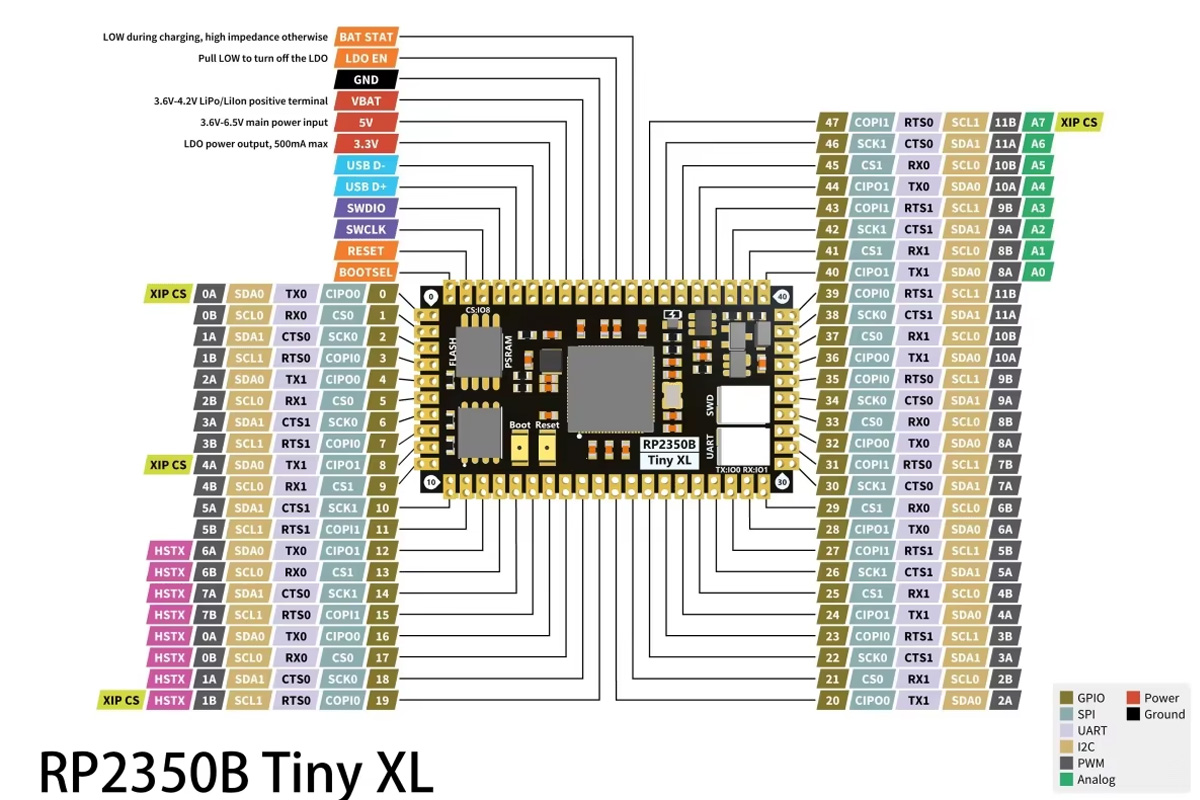

RP2350B Tiny XL Stamp Sized Development Board Pinout
พินเอ้าท์ RP2350B Tiny XL

ด้านการรองรับซอฟต์แวร์ โมดูลนี้สามารถใช้งานร่วมกับ Arduino, MicroPython และ CircuitPython ได้ เช่นเดียวกับบอร์ดอื่น ๆ ที่ใช้ชิป Raspberry Pi RP2350

บอร์ด RP2350 Tiny และ Tiny XL ซึ่งเป็นรุ่นราคาประหยัด วางจำหน่ายบน AliExpress, โดยรุ่น RP2350A Tiny มีราคา $6.35 (~200฿) และรุ่นขนาดใหญ่ RP2350B Tiny XL มีราคา $10.30 (~340฿)

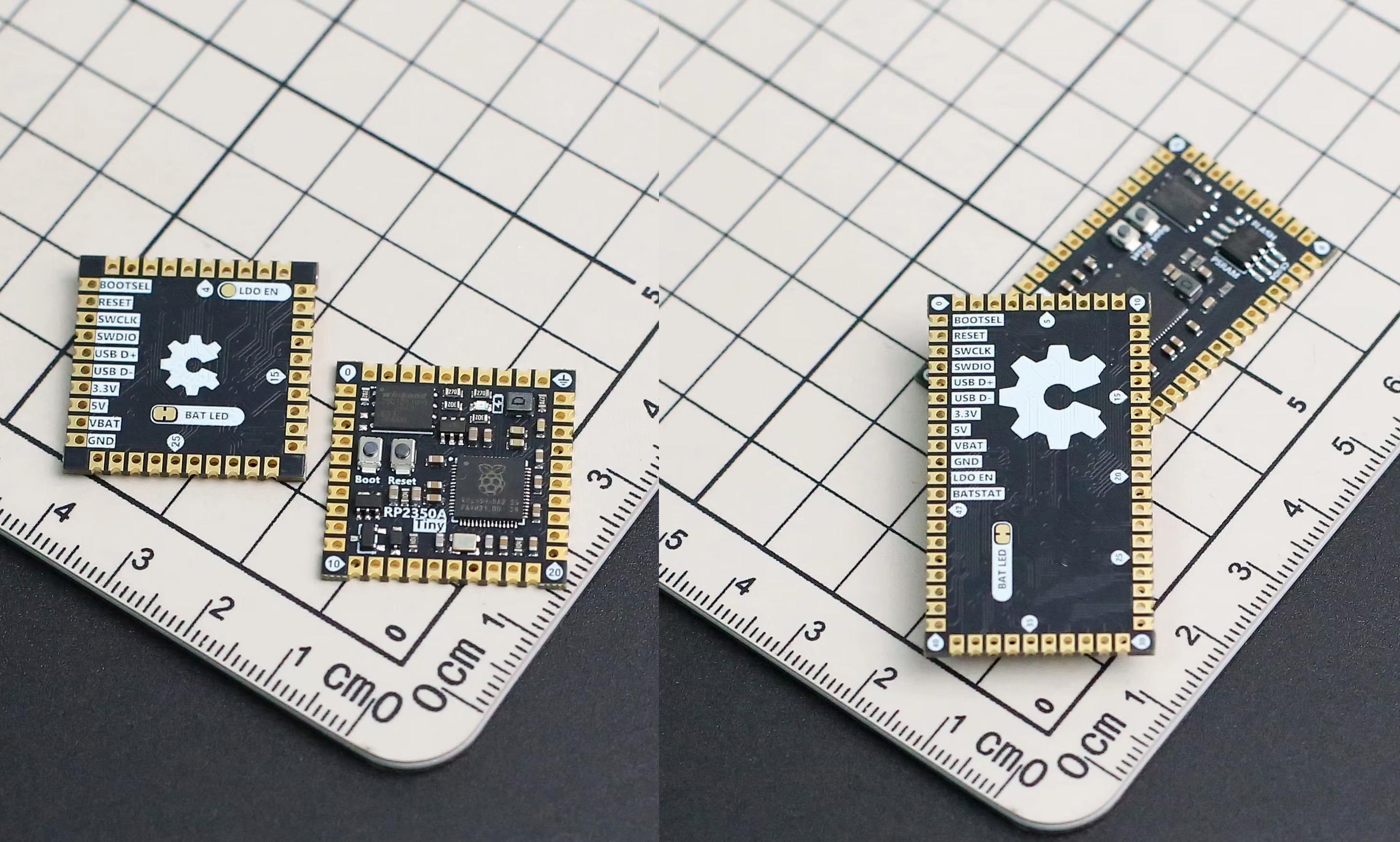

RP2350A Tiny and Tiny XL Top and Bottom
RP2350A Tiny (ซ้าย) และ RP2350B Tiny XL (ขวา)

แปลจากบทความภาษาอังกฤษ : RP2350 Tiny and Tiny XL boards clone Solder Party’s RP2350 stamp layouts at nearly half the price
