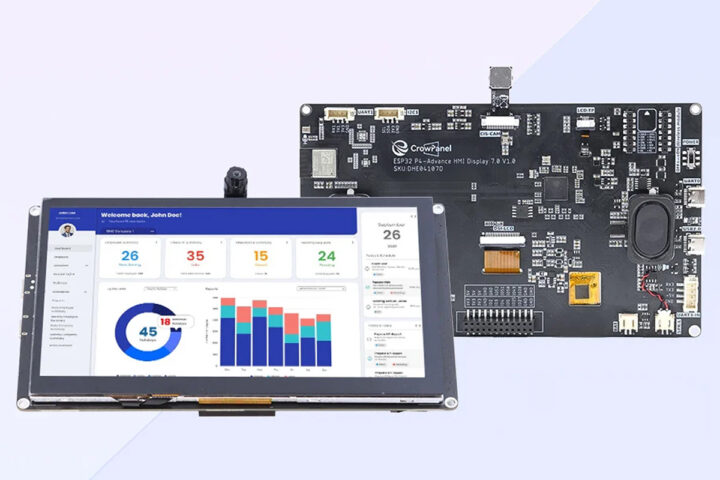

CrowPanel Advance : จอแสดงผล HMI 7 นิ้วที่ใช้ชิป ESP32-P4 รองรับโมดูล Zigbee, LoRa และวิทยุ 2.4GHz

CrowPanel Advance 7.0-inch ESP32-P4 HMI AI display เป็นจอแสดงผล HMI ที่ใช้ชิป ESP32-P4 ซึ่งมีลักษณะคล้ายกับ GUITION จอสัมผัส ขนาด 7 นิ้ว แต่เพิ่มโมดูล ESP32-C6 สำหรับการเชื่อมต่อ WiFi 6, Bluetooth LE และ 802.15.4 เหมาะสำหรับงานสมาร์ทโฮม ระบบอัตโนมัติในอุตสาหกรรม และแอปพลิเคชัน AIoT

จอนี้มาพร้อมหน้าจอสัมผัส IPS ขนาด 7 นิ้ว ความละเอียด 1024×600 แบบ Capacitive Touch และสามารถเพิ่มความสามารถด้าน AI Vision และเสียงได้ด้วยกล้อง 2MP แบบ MIPI-CSI สำหรับการจดจำใบหน้าและวัตถุ รวมถึงมีช่องต่อสัญญาณลำโพงและไมโครโฟนคู่ สำหรับการสั่งงานด้วยเสียงแบบโต้ตอบ นอกจากนี้ ยังรองรับการขยายโมดูลไร้สายแบบเปลี่ยนได้ เช่น Zigbee/Thread, LoRa และระบบไร้สาย 2.4 GHz แบบ proprietary (nRF2401)

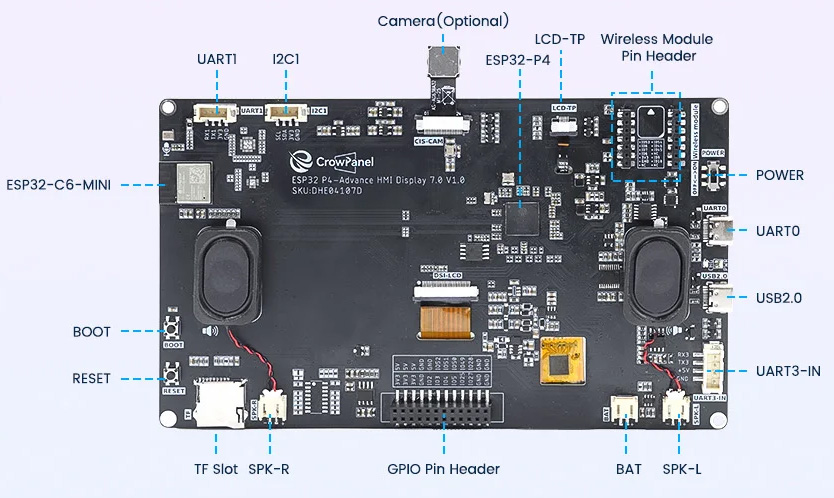

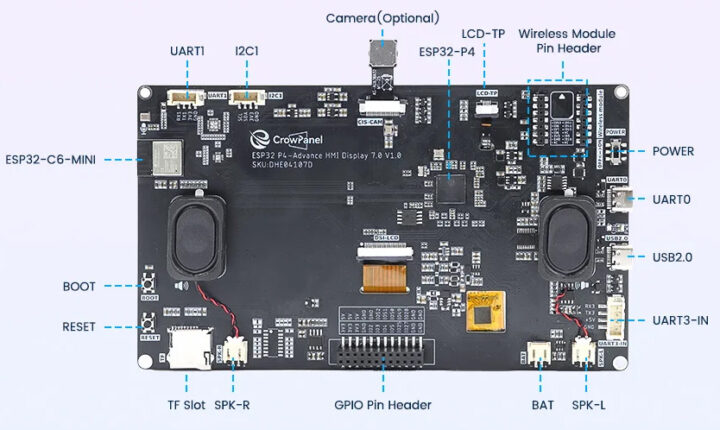

สเปคของจอแสดงผล CrowPanel Advance ขนาด 7.0 นิ้ว:

• ไมโครคอนโทรลเลอร์ – Espressif Systems ESP32-P4
  • CPU
    • Dual-core RISC-V HP (High-performance) CPU @ สูงสุด 400 MHz พร้อมชุดคำสั่ง AI และ FPU แบบ single-precision, มี SRAM บนชิปขนาด 768KB
    • Single-RISC-V LP (Low-power) MCU core @ สูงสุด 40 MHz พร้อม TCM RAM ขนาด 8KB
  • ที่เก็บข้อมูล – HP L2MEM 768 KB, LP SRAM 32 KB, TCM 8 KB
  • ROM – HP ROM 128 KB, LP ROM 16 KB
  • GPU – 2D Pixel Processing Accelerator (PPA)
  • VPU – H.264 and JPEG codecs support
• ที่เก็บข้อมูล
  • SPI flash 16 MB
  • MicroSD card slot
• อินเทอร์เฟซหน้าจอ – หน้าจอสัมผัสแบบ capacitive ขนาด 7 นิ้ว ความละเอียด 1024×600 พิกเซล, แสดงผลได้ 16.7 ล้านสี (8-bit), รองรับการสัมผัสแบบเดี่ยวหรือแบบ 5 จุด, มุมมองกว้าง 178° ความสว่างทั่วไป 400 cd/m²
• อินเทอร์เฟซกล้อง – กล้อง MIPI-CSI ความละเอียด 2MP สำหรับงาน AI Vision
• ระบบเสียง
  • ชิปเสียง NS4168 Audio Codec
  • รองรับลำโพงแบบสองช่องสัญญาณ (Stereo)
  • ไมโครโฟนคู่สำหรับการตรวจจับเสียงระยะไกล (Far-field Voice Recognition)
• การเชื่อมต่อไร้สาย
  • โมดูล ESP32-C6-MINI-1
    • Wi-Fi 6 (2.4 GHz 802.11 a/b/g/n)
    • Bluetooth 5.3 + BLE
    • 802.15.4 radio
  • รองรับโมดูลไร้สายแบบเปลี่ยนได้ (อุปกรณ์เสริม)
    • ESP32-H2 (Thread/Zigbee)
    • nRF2401 (2.4 GHz)
    • SX1262 LoRa (868/915 MHz พร้อมสายอากาศ)
• USB – 2x พอร์ต USB Type-C ; พอร์ตหนึ่งสำหรับ UART Debugging, อีกพอร์ตหนึ่งสำหรับ USB 2.0 OTG
• การขยาย
  • GPIO header 40 พิน
  • พอร์ต Crowtail (รองรับ I²C/UART)
• อื่นๆ
  • ปุ่ม Power, Reset และ Boot
  • ปุ่ม Power
  • ไฟแสดงสถานะ PWR (Power) และ CHG (ชาร์จ/แบตเตอรี่ต่ำ)
• แหล่งจ่ายไฟ
  • 5V 2A ผ่านพอร์ต USB-C หรือขั้วต่อ UART terminal
  • มีขั้วต่อแบตเตอรี่บนบอร์ด พร้อมระบบจัดการการชาร์จ

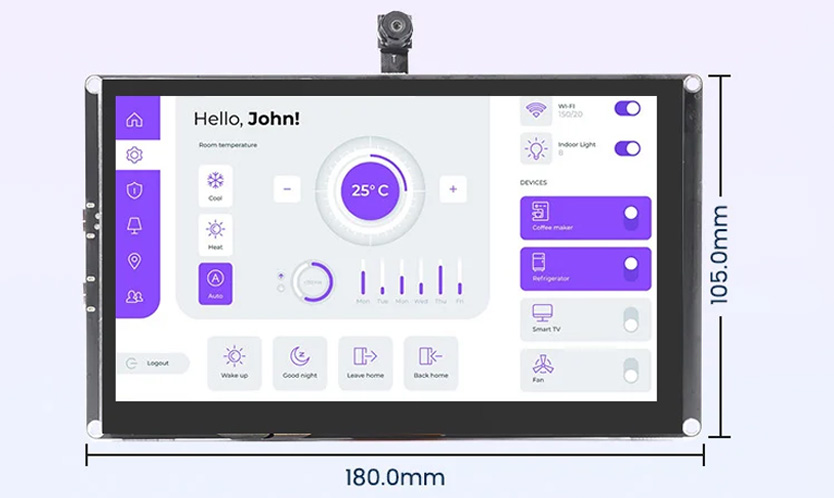

• ขนาด
  • พื้นที่แสดงผล – 155 × 87 มม.
  • ขนาดบอร์ด – 180 × 105 มม.
• น้ำหนัก – 450 grams
• ช่วงอุณหภูมิ – ระหว่างทำงาน: -20 ถึง +70°C, ไม่ได้ใช้งาน: -30 ถึง +80°C

หน้าจอนี้สามารถเขียนโปรแกรมได้ด้วยหลายสภาพแวดล้อมการพัฒนา เช่น ESP-IDF framework และ Arduino IDE ร่วมกับ LVGL สำหรับการพัฒนา GUI แบบฝังตัวและแอปพลิเคชันด้าน AI นอกจากนี้ยังรองรับ MicroPython, Rust, และ Lua อีกด้ว นอกจากนี้ยังสามารถใช้งานร่วมกับ Visual Studio Code ได้ โดยมี ESP-IDF extension (v5.4.2) สำหรับการคอมไพล์และแฟลชเฟิร์มแวร์ได้โดยตรง และสามารถดูข้อมูลเพิ่มเติมได้จากหน้า wiki

ภายในชุดจะประกอบด้วย จอแสดงผลหลัก, สาย USB-A to Type-C, และสาย 4-pin Crowtail/Grove DuPont สำหรับการเชื่อมต่อ นอกจากนี้ยังมีโมดูลไร้สายเสริมให้เลือก ได้แก่ ESP32-H2 สำหรับ Thread/Zigbee, nRF2401 สำหรับ 2.4GHz, Wi-Fi HaLow, และ SX1262 LoRa พร้อมเสาอากาศ 868/915MHz เพื่อรองรับการสื่อสารไร้สายและการเชื่อมต่อ IoT ได้อย่างยืดหยุ่น

CrowPanel Advance จอแสดงผล HMI ขนาด 7 นิ้ว วางจำหน่ายบน Elecrow store ราคา $45.90 (~1,500฿) สำหรับรุ่นไม่มีกล้อง และราคา $53.90 (~1,750฿) สำหรับรุ่นที่มีกล้อง โดยในอนาคตอาจมีจำหน่ายบน Amazon ของ Elecrow ร่วมกับผลิตภัณฑ์ HMI รุ่นอื่น ๆ ของบริษัทด้วย

แปลจากบทความภาษาอังกฤษ : CrowPanel Advance 7-inch ESP32-P4 HMI display supports Zigbee, LoRa, and 2.4GHz radio modules
