บอร์ด FPGA Evaluation kit ที่ใช้ AMD Spartan UltraScale+ SU35P รองรับ Raspberry Pi, Arduino, Mikrobus และ Pmod

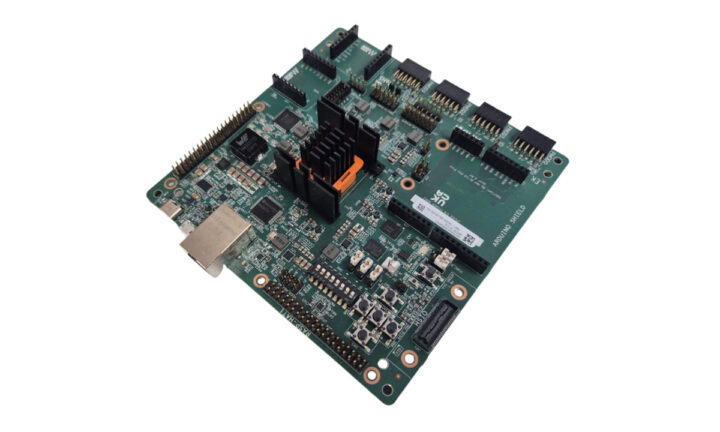

AMD SCU35 Evaluation Kit เป็นบอร์ดพัฒนา FPGA ในราคาที่เอื้อมถึง (ประมาณ 7,400฿) มาพร้อมชิป FPGA AMD Spartan UltraScale+ SU35P ที่ออกแบบมาสำหรับงานอุตสาหกรรม การแพทย์ และ Data center ซึ่งต้องการการขยาย I/O และฟังก์ชัน Board Management ภายใต้การใช้พลังงานต่ำ

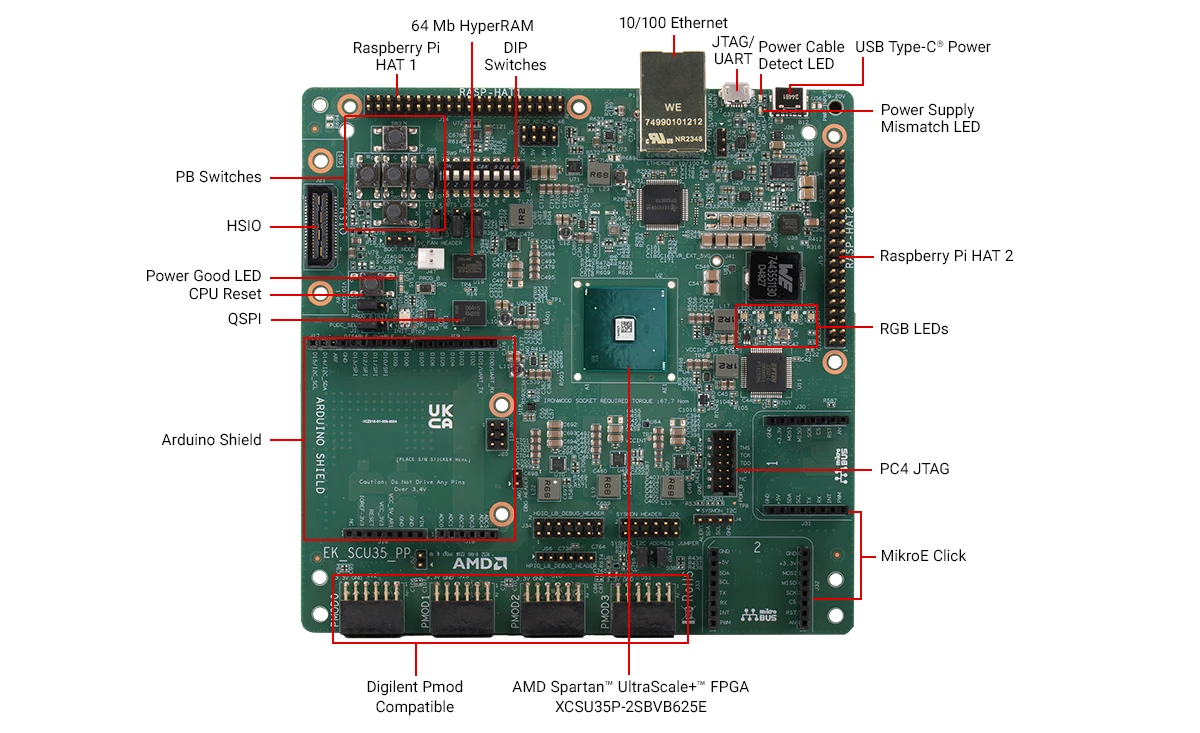

บอร์ดนี้ออกแบบมาสำหรับงานแบบ headless (ไม่มีจอ) โดยมาพร้อมพอร์ต Ethernet 10/100 Mbps และพอร์ต USB-C สำหรับจ่ายไฟ นอกจากนี้ยังมีคอนเนกเตอร์และ Header จำนวนมากที่รองรับบอร์ดหรือโมดูลเสริมมาตรฐานต่าง ๆ เช่น Arduino UNO, Raspberry Pi (2 ชุด), Mikrobus (2 ชุด), Pmod (4 ชุด) และ HSIO สำหรับเชื่อมต่อแบบ board-to-board

สเปคของ AMD SCU35 evaluation kit:

FPGA – AMD Spartan Ultrascale+ SU35P (XCSU35P-2SBVB625E)
- 36K Logic Cells
- I/O สูงสุด 304 ขาพร้อมตัวควบคุมการจัดการบอร์ด
- หน่วยความจำ – 1.93 Mb บนชิป
หน่วยความจำ – HyperRAM 64 Mbit
สตอเรจ
- QSPI flash 128 Mbit
- EEPROM 64 Kbit
ระบบเครือข่าย – พอร์ต Ethernet 10/100 Mbps (RJ45)
เซนเซอร์ – Accelerometer แบบ 3 แกน
การขยาย
- Arduino UNO headers
- 2x GPIO header Raspberry Pi 40-พิน รองรับ HATs
- 2x Mikrobus headers ใช้งานได้กับ MikroE Click Modules มากกว่า 1000 รุ่น
- 4x คอนเนกเตอร์ Pmod
- HSIO board-to-board connector
การจัดการบอร์ด – SYSMON Header
การคอนฟิก – รองรับ JTAG, SPI และ QSPI
การดีบัก – พอร์ต Micro USB สำหรับ JTAG/UART; PC4 JTAG header
อื่น ๆ
- 5x ปุ่มกด, 3x สวิตช์ปฏิบัติการ และ headers
- 5x ไฟ RGB LED, 5x ไฟ LED แสดงสถานะ
- DIP switch 8 ตำแหน่ง
พาวเวอร์ซัพพลาย
- รองรับไฟเข้า USB-C สูงสุด 20V (65W) ไม่รวมอะแดปเตอร์ในชุด
- Power Telemetry
ขนาด– 140 x 140 มม.
ช่วงอุณหภูมิ – ทำงาน: 0°C ถึง +45°C; การเก็บรักษา: -25°C ถึง +60°C

SCU35 FPGA evaluation kit รองรับ AMD Vivado Design Suite และ Vitis Unified Software Platform นอกจากนี้บริษัทยังมีตัวอย่างงานออกแบบหลากหลายรูปแบบ เช่น Embedded system ที่ใช้ MicroBlaze และบทเรียนสอนใช้งาน เพื่อช่วยให้เริ่มต้นได้อย่างรวดเร็วแม้จะไม่มีประสบการณ์ด้าน FPGA มาก่อน สามารถค้นหาลิงก์เอกสาร ซอฟต์แวร์ และข้อมูลด้านฮาร์ดแวร์ได้จากหน้าเว็บไซต์เอกสารประกอบ (บางไฟล์ต้องลงทะเบียนอีเมลและรออนุมัติจาก AMD

การใช้งานที่เหมาะสมของบอร์ดนี้ ได้แก่ ด้านอุตสาหกรรม : โรงงานอัตโนมัติ หุ่นยนต์, IIoT Gateway และ Edge Computing, Smart City, Smart Grid, การแพทย์ : ติดตามผู้ป่วยอัจฉริยะ และ การผ่าตัดช่วยด้วยหุ่นยนต์ นอกจากนี้ยังสามารถนำไปใช้ในงานโครงข่ายไร้สาย 4G/5G รวมถึงใน Data centers เป็นตัวควบคุมการจัดการบอร์ด (Board Management Controller) หรือในระบบจัดเก็บข้อมูลระดับ (Hyperscale storage)

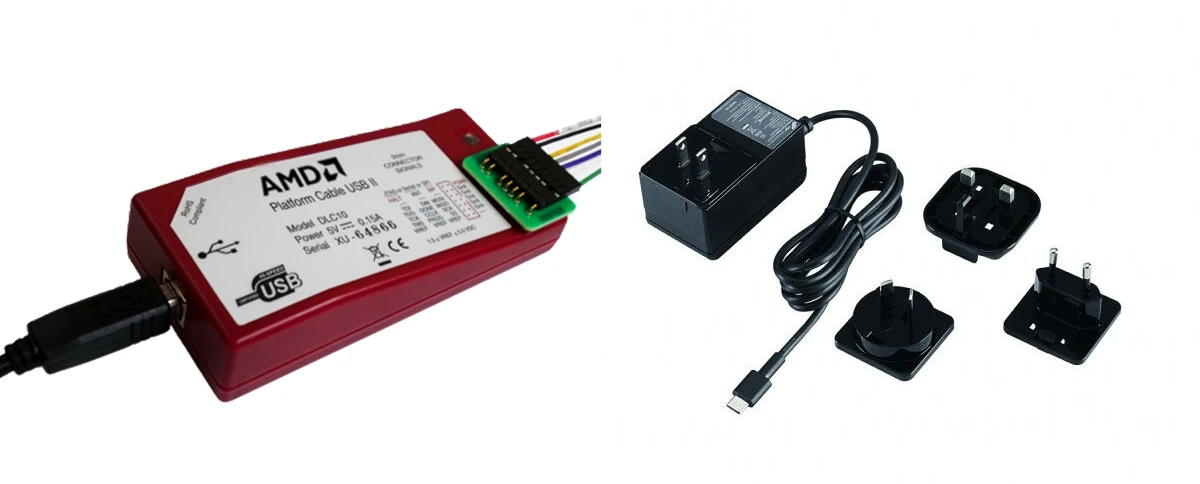

SCU35 evaluation kit เปิดให้สั่งซื้อหรือพรีออเดอร์จาก AMD โดยตรงในราคา $229 (~7,400฿) รอสินค้าประมาณ 8 สัปดาห์ บอร์ดไม่ได้มาพร้อมอะแดปเตอร์ไฟ ดังนั้นจะต้องซื้อชุดจ่ายไฟ SCU35 (มีจำหน่ายเฉพาะจากตัวแทนจำหน่าย) หรือใช้อะแดปเตอร์ USB-C มาตรฐานแบบ 20V/65W แทนก็ได้ นอกจากนี้ AMD แนะนำให้ใช้งาน Platform Cable USB II $270(~8,700฿) สำหรับการดีบัก แต่จากข้อมูลสาธารณะที่มีอยู่บอร์ดสามารถโปรแกรมผ่านพอร์ต USB JTAG ได้เช่นกัน อาจจะไม่จำเป็นต้องซื้ออุปกรณ์เสริมดังกล่าว
