Silicognition ManT1S : บอร์ด ESP32 รองรับ T1S Single-Pair Ethernet สำหรับงานหุ่นยนต์และระบบอัตโนมัติ

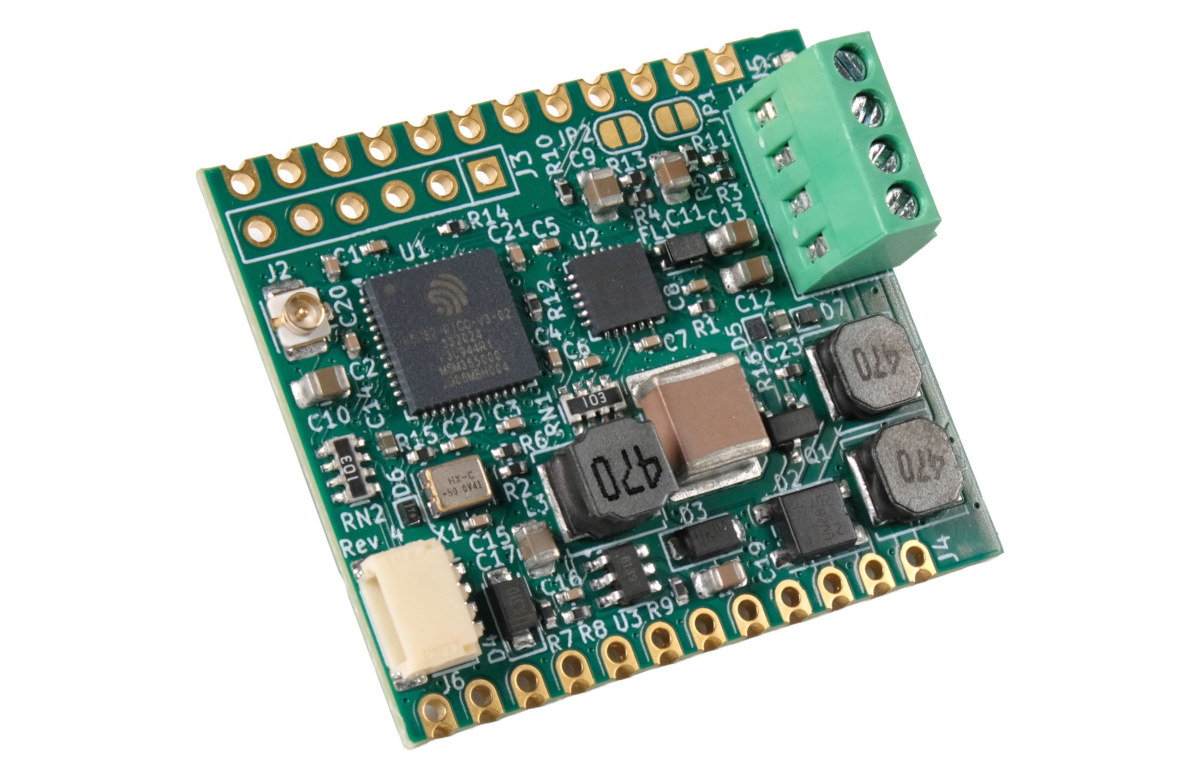

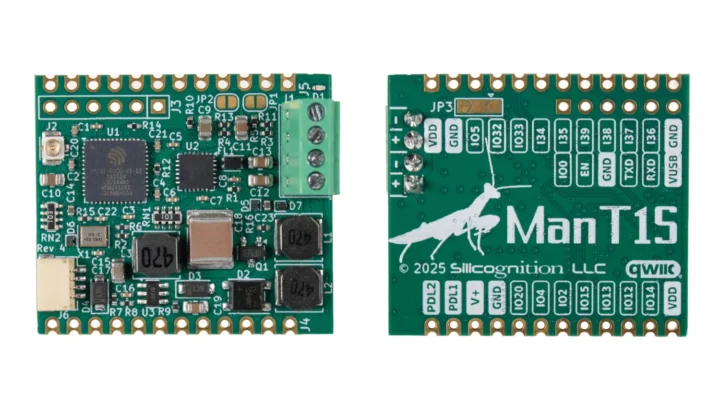

Silicognition ManT1S เป็นบอร์ด ESP32 ที่มาพร้อมขั้วต่อ terminal block สำหรับสื่อสารแบบ T1S Single-Pair Ethernet (SPE) และการเชื่อมต่อแบบ daisy-chain พร้อม Headers สำหรับ GPIO และโปรแกรมแบบยังไม่บัดกรี และคอนเนกเตอร์ Qwiic สำหรับการขยาย I2C

มาตรฐานเครือข่าย IEEE 802.3cg 10BASE-T1S ช่วยให้วิศวกรหรือผู้ใช้สามารถเชื่อมต่ออุปกรณ์ T1S ได้สูงสุด 8 โหนดผ่านสายไฟคู่เดียว พร้อมส่งพลังงานไปด้วย เหมาะสำหรับงานหุ่นยนต์ ระบบอัตโนมัติในโรงงาน/บ้าน และงานที่ต้องการลดจำนวนสายหรือทำให้อุปกรณ์เบาลง นอกจากนี้ยังมีบอร์ด ManT1S Bridge เพื่อเชื่อมต่อ Ethernet แบบ RJ45 ไปยังเครือข่าย T1S แบบ single-pair

สเปคของ ManT1S :

System-in-Package – ESP32-PICO-V3-O2
- ชิป SoC – ESP32
  - CPU: Xtensa dual-core 32-bit LX6 สูงสุด 240 MHz
  - หน่วยความจำ– SRAM 520 KB
  - สตอเรจ – ROM 448 KB
  - การเชื่อมต่อไร้สาย – WiFi 4 c]t Bluetooth 4.2/5.x
- หน่วยความจำ – PSRAM 2 MB
- สตอเรจ – Flash 8 MB
เครือข่าย
- IEEE 802.3cg 10BASE-T1S SPE ผ่านขั้วต่อ screw terminal รองรับ daisy-chain
- Wi-Fi 4 802.11b/g/n
- Bluetooth 4.2 (BR/EDR และ Low Energy)
- TCP/IP, HTTP, HTTPS, MQTT, และอื่น ๆ
- คอนเนกเตอร์ U.FL สำหรับสายอากาศ
I/Os
- 2x 12-pin รูแบบ through และ castelated สำหรับ 16x GPIO; จัดวางแบบใช้กับเบรดบอร์ดได้
- คอนเนกเตอร์ Qwiic
ดีบัก/โปรแกรม – พื้นที่คอนเนกเตอร์ 6 พิน ใช้กับโปรแกรมเมอร์ wESP32-Prog หรือ wESP32-Prog-C
การจ่ายไฟ – 5 ถึง 75V กระแสประมาณ 700 mA (สูงสุด 52 W)
ขนาด – 35 x 30.5 มม.
น้ำหนัก – 6 กรัม

บอร์ด ManT1S มาพร้อมเฟิร์มแวร์ MicroPython แบบโอเพ่นซอร์ส และมีการปรับปรุงให้อัปสตรีมรองรับ Arduino และ ESPHome เพื่อใช้งานกับ Home Assistant สามารถโปรแกรมผ่าน Serial หรือผ่านเครือข่ายด้วย MicroPython WebREPL ตัวอย่างโค้ดมีให้บน GitHub เช่น เว็บเซิร์ฟเวอร์ ระบบไฟเปิดตาม PIR และหุ่นยนต์แขน ส่วนเว็บไซต์เอกสารกำลังอยู่ระหว่างจัดทำ

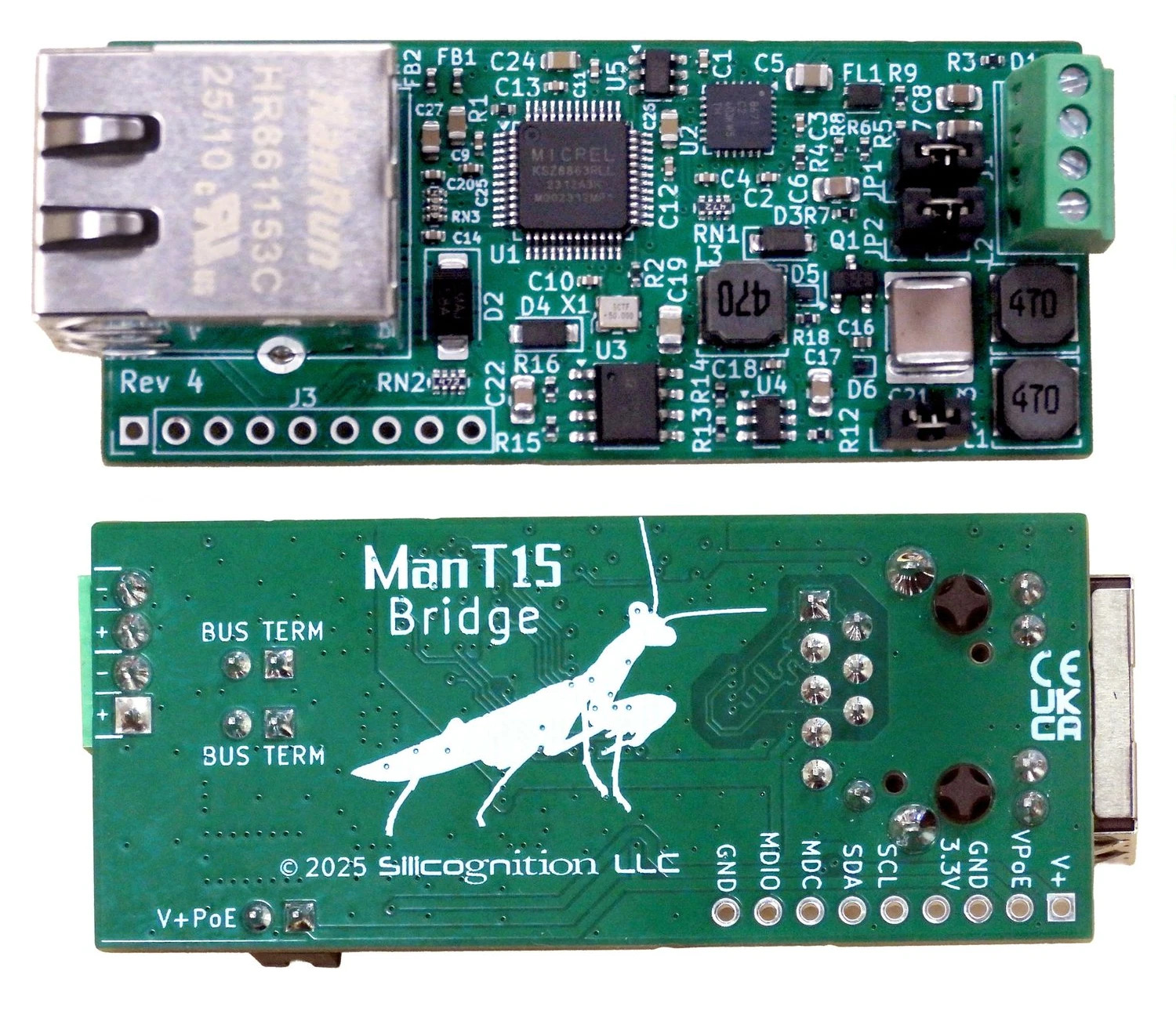

สำหรับการใช้งานร่วมกับเครือข่าย Ethernet LAN แบบ RJ45 จึงมีการออกแบบบอร์ด ManT1S Bridge เพื่อแปลงสัญญาณ RJ45 to T1S และจ่ายไฟให้เครือข่าย T1S:

ขั้วต่อ screw terminal 4 ขาสำหรับ daisy-chain
พอร์ต RJ45 สำหรับ Ethernet
อิ้ร ๆ – header 9 พินสำหรับจ่ายไฟ/ปรับแต่งสวิตช์/PHY
รองรับ PoE+ 48V Class 4 (จ่ายไฟสูงสุด 30 W ไปยังเครือข่าย T1S)
ขนาด – 64 x 26 มม.
น้ำหนัก – 15 กรัม

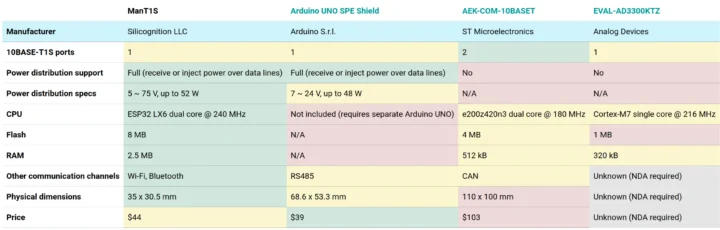

มีตารางเปรียบเทียบ ManT1S กับ Arduino UNO SPE Shield และโซลูชั่น T1S แบบอื่น พร้อมระบุว่าบอร์ด ManT1S และ ManT1S-Bridge ได้ทดสอบร่วมกับ Arduino UNO SPE shield แล้ว แต่ควรระวังเรื่องช่วงแรงดันไฟเข้าที่แตกต่างกัน

Silicognition เปิดระดมทุนบอร์ด ManT1S และ ManT1S Bridge บน Crowd Supply ตั้งเป้าไว้ $4,000 (~130,000฿) สั่งจองบอร์ด ManT1S ได้ในราคา $44 (~1,400฿) เลือกมีหรือไม่มีขั้ว screw terminal, ส่วน RJ45 to T1S bridge ราคาเพิ่มอีก $58 (~1,900฿), ชุดคิท ManT1S บอร์ดแบบบัดกรี screw-terminal blocks แล้ว และ ManT1S Bridge 1 บอร์ดราคา $125 (~4,000฿) เพิ่มค่าส่งมายังประเทสไทยอีก $18 (~600฿) เริ่มจัดส่งประมาณ กลางเดือนเมษายน 2026, ด้านล่างเป็นวิดีโอสั้นที่แสดงประโยชน์ของ SPE กับแขนกล ซึ่งช่วยให้เข้าใจระบบได้ชัดเจนยิ่งขึ้น
