Forlinx FET1126Bx-S : โมดูล (SoM) อุตสาหกรรมพลังงานต่ำที่ใช้ Rockchip RV1126BJ มาพร้อม Carrier Board

Forlinx ได้เปิดตัว FET1126Bx-S, โมดูล SoM (System-on-Module) พลังงานต่ำรุ่นใหม่ ซึ่งใช้ SoC Rockchip RV1126B (เชิงพาณิชย์) หรือ RV1126BJ (เกรดอุตสาหกรรม) ออกแบบมาสำหรับงาน Edge AI เหมาะกับกล้องอัจฉริยะ, เกตเวย์ AIoT และระบบมอนิเตอร์อัจฉริยะที่ต้องการการวิเคราะห์วิดีโอแบบโลคัล การใช้พลังงานต่ำ และความเสถียรระยะยาว

หลายคนอาจสับสนระหว่าง RV1126B / RV1126BJ รุ่นใหม่ กับ Rockchip RV1126 รุ่นเดิมที่เป็นชิป SoC แบบ 32-บิต Cortex-A7 ซึ่งเปิดตัวประมาณปี 2020–2021 แต่ RV1126B/BJ รุ่นใหม่มีการอัปเกรดสถาปัตยกรรมครั้งใหญ่ โดยใช้ ซีพียู 64-บิต Quad-core Arm Cortex-A53 (แทน 32-บิต Cortex-A7) และ NPU ประสิทธิภาพสูงขึ้นเป็น 3.0 TOPS (จากเดิม 2.0 TOPS) ชิปเวอร์ชันใหม่นี้เพิ่งเริ่มถูกนำมาใช้ในผลิตภัณฑ์ต่าง ๆ เช่น Luckfox Aura SBC, Boardcon MINI1126B-P SoM (ที่ใช้ RV1126B-P), GL.iNet Comet PoE และ GL.iNet Comet Pro KVMs ซึ่งทั้งหมดเปิดตัวในปีนี้ ทำให้ FET1126Bx-S เป็นหนึ่งในโมดูล (SoM) รุ่นแรก ๆ ที่ใช้ RV1126BJ เกรดอุตสาหกรรม นอกจากนี้ Forlinx ยังมีบอร์ดพัฒนา/carrier board รุ่น OK1126Bx-S สำหรับการทดลองใช้งาน ซึ่งมาพร้อม GPIO header 40 ขาที่เข้ากันได้กับ Raspberry Pi

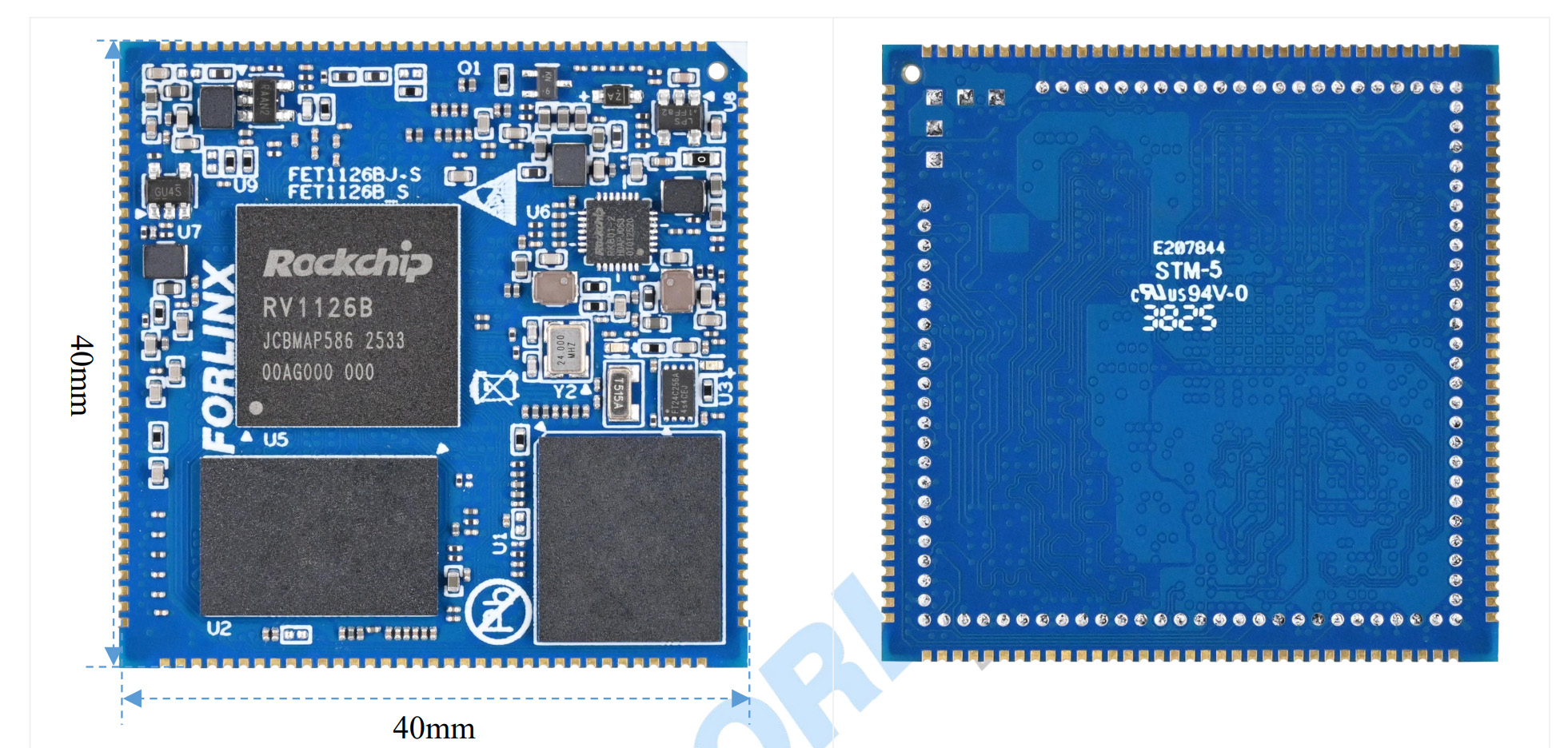

Forlinx FET1126Bx-S system-on-module

สเปคของ FET1126Bx-S :

• SoC – Rockchip RV1126B (เชิงพาณิชย์) หรือ RV1126BJ (อุตสาหกรรม)
  • CPU – Quad-core Arm Cortex-A53 สูงสุด 1.6 GHz (หรือ 1.3 GHz สำหรับอุตสาหกรรม) พร้อม  L1 I-Cache 32KB และ L1 D-Cache 32KB ,L2 Cache แบบรวม 512KB สำหรับคอร์ Cortex-A53
  • GPU – Graphics Engine 2D
  • VPU
    • ตัวถอดรหัสวิดีโอ – H.265/H.264 สูงสุด 3840×2160 @ 30fps
    • ตัวเข้ารหัสวิดีโอ – H.265, H.264, JPEG สูงสุด 12Mbps @ 30fps
    • JPEG Decoder
  • AI accelerator – Rockchip NPU engine สูงสุด 3 TOPS (INT8); รองรับ TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN และอื่น ๆ
  • ISP – 12Mbps @ 30 FPS; AI-ISP: 8 Mbps @ 30 FPS, ความละเอียดสูงสุด 4096 x4096
• หน่วยความจำระบบ – LPDDR4 ขนาด 1GB / 2GB / 4GB
  • สตอเรจ
    รุ่นเชิงพาณิชย์: eMMC 64GB (ติดตั้งถาวร)
    รุ่นอุตสาหกรรม: eMMC 8GB / 16GB / 32GB
• I/O – รวม 237 ขา (140 ขาแบบ Stamp-hole ระยะ 1.0 มม.+ 97 ขาแบบ LGA ระยะ 1.27 มม.)
  • สตอเรจเพิ่มเติม – SD Card 3.0
  • การแสดงผล
    • MIPI-DSI 4-lane (1.5 Gbps ต่อเลน) รองรับจอ FHD
    • BT.656 / BT.1120 เอาต์พุตวิดีโอแบบขนาน (SD/HD/FHD)
    • RGB ขนาน 24-บิต สูงสุด 1920×1080 @ 60fps
    • หมายเหตุ: รองรับเอาต์พุตจอได้เพียง 1 ช่อง พร้อมกัน สูงสุด 1920×1080 @ 60fps
• กล้อง
  • สูงสุด 2× MIPI-CSI (2× 4-lane MIPI D-PHY v1.2 สูงสุด 2.5 Gbps/เลน, รองรับ MIPI-CSI / LVDS / Sub-LVDS)
  • อินพุตกล้องแบบ DVP parallel สูงสุด 150 MHz รองรับ BT.601 / BT.656 / BT.1120
• เสียง
  • สูงสุด 3× SAI (Master/Slave)
  • 2x อินพุตไมค์แบบ Differential
  • 2x เอาต์พุตเสียง DSM Differential
• เครือข่าย – Ethernet: เลือกได้ระหว่าง 1× RGMII หรือ 1× Ethernet 10/100 Mbps (มี PHY ในตัว)
• USB
  • 1x USB 2.0 Host
  • 1x USB 2.0 / USB 3.0 DRD (OTG)
• ขา I/O อื่น ๆ
  • สูงสุด 8x UART (สูงสุด 4 Mbps; UART1–UART7 รองรับ auto flow control)
  • สูงสุด 2x CAN (CAN 2.0A/B)
  • สูงสุด 2x SDIO 3.0
  • 1x SD card
  • 1x SDIO (3.3 V)
  • 1x DSMC (อินเทอร์เฟซโฮสต์สำหรับ FPGA))
  • 4x chip selects
  • โหมดสื่อสารแบบ serial 8 สาย หรือ 16 สาย
  • FSPI (รองรับการบูต, โหมด 1/2/4 บิต)
  • สูงสุด 2x SPI โหมด master/slave
  • สูงสุด 5x I²C (แบบ 7-bit / 10-bit ความเร็วสูงสุด 1 Mbps)
  • สูงสุด 27x ช่อง PWM
  • สูงสุด 24x อินพุต ADC (13-bit, 2 MSPS)
• พลังงาน
  • แรงดันไฟเลี้ยง – 5 V DC
  • การใช้พลังงาน (SoM เท่านั้น)
    • สแตนด์บาย (ไม่มีโหลด) – 0.505 W
    • ใช้งานกล้อง – 0.9 W
    • กล้อง + จอ MIPI 7″ + เล่นวิดีโอ – 1.34 W
    • ใช้ CPU 100% – 1.51 W
    • Stress test (CPU + RAM + eMMC)–  1.97 W

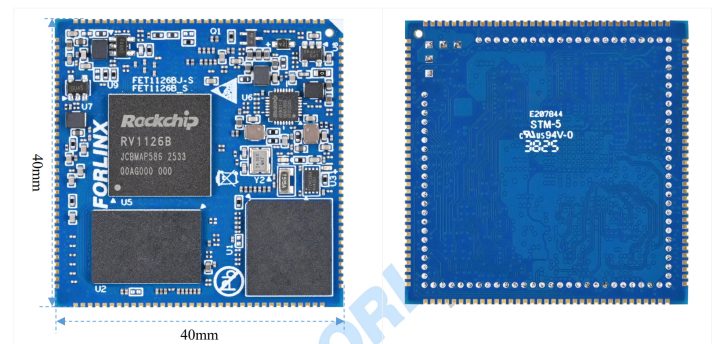

• ขนาด – 40 × 40 มม.

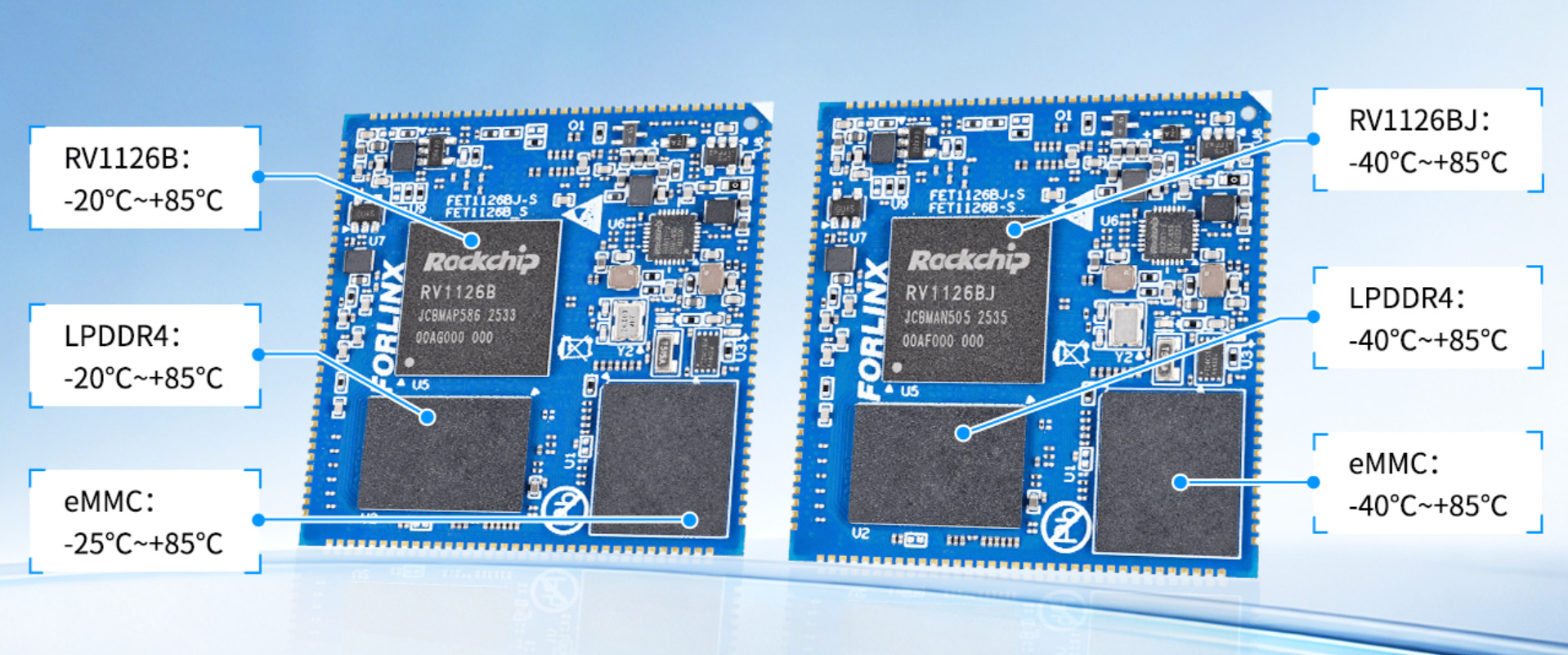

• อุณหภูมิการทำงาน
  • RV1126B – −20°C ถึง +85°C (เชิงพาณิชย์)
  • RV1126BJ–  −40°C ถึง +85°C (อุตสาหกรรม)

โมดูล (SoM) รัน Linux 6.1.141 และรองรับการแฟลชเฟิร์มแวร์ผ่าน USB OTG หรือ MicroSD card โดย Linux BSP ประกอบด้วยคู่มือผู้ใช้และคู่มือการสร้างระบบ, อิมเมจจากโรงงาน, ซอร์สโค้ดเคอร์เนล, ไดรเวอร์, โปรแกรมทดสอบ, ระบบไฟล์, เครื่องมือแฟลช, สภาพแวดล้อมสำหรับการพัฒนา และตัวอย่างอัลกอริทึม AI พร้อมทั้งเอกสาร ซอฟต์แวร์ และเครื่องมือต่าง ๆ ซึ่งจะมีการขยายเพิ่มเติมหลังจากผลิตภัณฑ์วางจำหน่าย

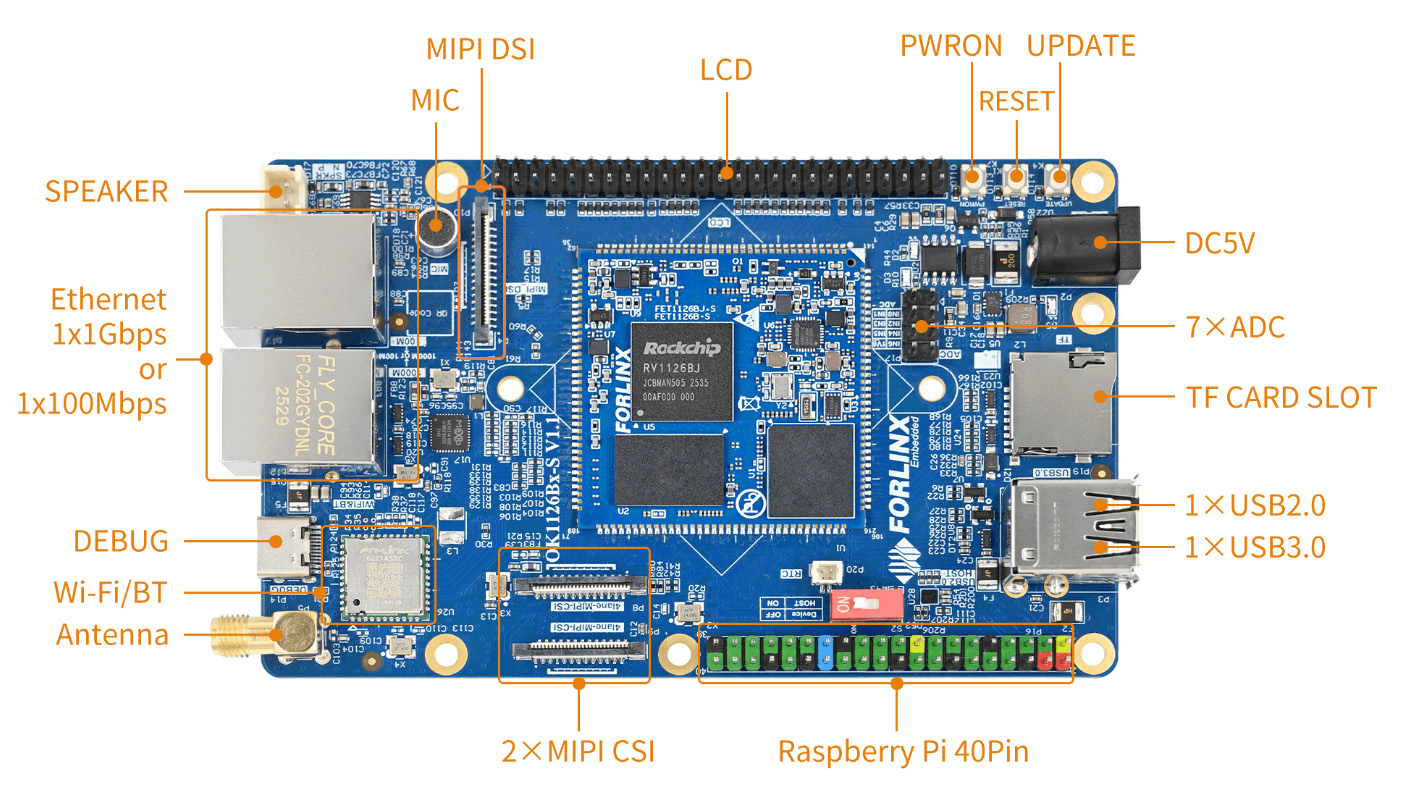

Forlinx OK1126Bx-S Carrier Board

สเปค:

• SoM – Forlinx FET1126Bx-S ตามที่อธิบายไว้ข้างต้น
• สตอเรจ
  • ช่องใส่ MicroSD รองรับสูงสุดมาตรฐาน SDR104
  • อินเทอร์เฟซ FSPI รองรับการบูตจากแฟลชภายนอก
• การแสดงผล
  • อินเทอร์เฟซ LCD ผ่าน Pin Header รองรับจอสัมผัสแบบ Capacitive และการควบคุมความสว่าง Backlight
  • อินเทอร์เฟซ MIPI DSI แบบ 4-lane รองรับจอสัมผัสแบบ Capacitive และการควบคุมความสว่าง Backlight
• กล้อง – 2x MIPI CSI ผ่านคอนเนกเตอร์ FPC (4-lane + 4-lane)
• ระบบเสียง
  • เอาต์พุตลำโพงผ่านภาคขยายเสียงบนบอร์ด (รองรับลำโพงภายนอก 4Ω / 3.3 W)
  • สูงสุด 2x ไมโครโฟน (มีบนบอร์ด 1 ตัว)
• เครือข่าย
  • Ethernet
    • พอร์ต Ethernet 100 Mbps แบบ RJ45
    • พอร์ต Gigabit Ethernet แบบ RJ45
    • หมายเหตุ: สามารถใช้งาน Ethernet ได้เพียง 1 อินเทอร์เฟซในเวลาเดียวกัน เนื่องจากมี MAC เพียงตัวเดียว
  • การสื่อสารไร้สาย – Wi-Fi 5 แบบ Dual-band (2.4GHz และ 5GHz, 802.11ac) และ Bluetooth 4.2 ผ่านโมดูล FN-LINK 6221ASRC พร้อมเสาอากาศเดี่ยว
• USB
  • พอร์ต USB 3.0 Host แบบ Type-A
  • พอร์ต USB 2.0 Host แบบ Type-A
  • พอร์ต USB Type-C สำหรับแฟลชและดีบักระบบ
• การขยาย
  • GPIO Header 40 ขา ที่เข้ากันได้กับ Raspberry Pi พร้อม 2× CAN, 2× I²C, 1× SPI, 1× UART
  • 7x ADC ผ่าน Header บนบอร์ดแบบ 8 ขา
• การดีบัก – ตัวแปลง USB-to-Serial ผ่านพอร์ต USB Type-C
• อื่น ๆ
  • รองรับ RTC ผ่านแบตเตอรี่กระดุม CR2032 ภายนอก (มีคอนเนกเตอร์บนบอร์ด)
  • สวิตช์ Toggle สำหรับเลือกโหมดบูต
  • ปุ่มกดสำหรับ Reset, เปิด/ปิดเครื่อง และอัปเดตระบบ
• พลังงาน
• • แหล่งจ่ายไฟ – 12V ผ่าน DC Jack
  • การใช้พลังงาน (รวม SoM)
    • สแตนด์บาย (ไม่มีโหลด) – 1.27 W
    • การทำงานของกล้อง – 2.26 W
    • กล้อง + จอ MIPI ขนาด 7 นิ้ว + เล่นวิดีโอ – 4.66 W
    • ใช้งาน CPU เต็ม 100% – 2.24 W
• ขนาดบอร์ด – 120 × 75 มม.

โดยปกติ Forlinx จะไม่เปิดเผยข้อมูลราคาของโมดูล (SoM) และบอร์ดพัฒนา ซึ่ง FET1126Bx-S SoM และ OK1126Bx-S carrier board ก็เช่นเดียวกัน สามารถดูรายละเอียดเพิ่มเติมได้จากroduct pageหน้าเว็บไซต์สินค้า

แปลจากบทความภาษาอังกฤษ : Forlinx FET1126Bx-S low-power Rockchip RV1126BJ industrial SoM powers SBC with 40-pin GPIO header
