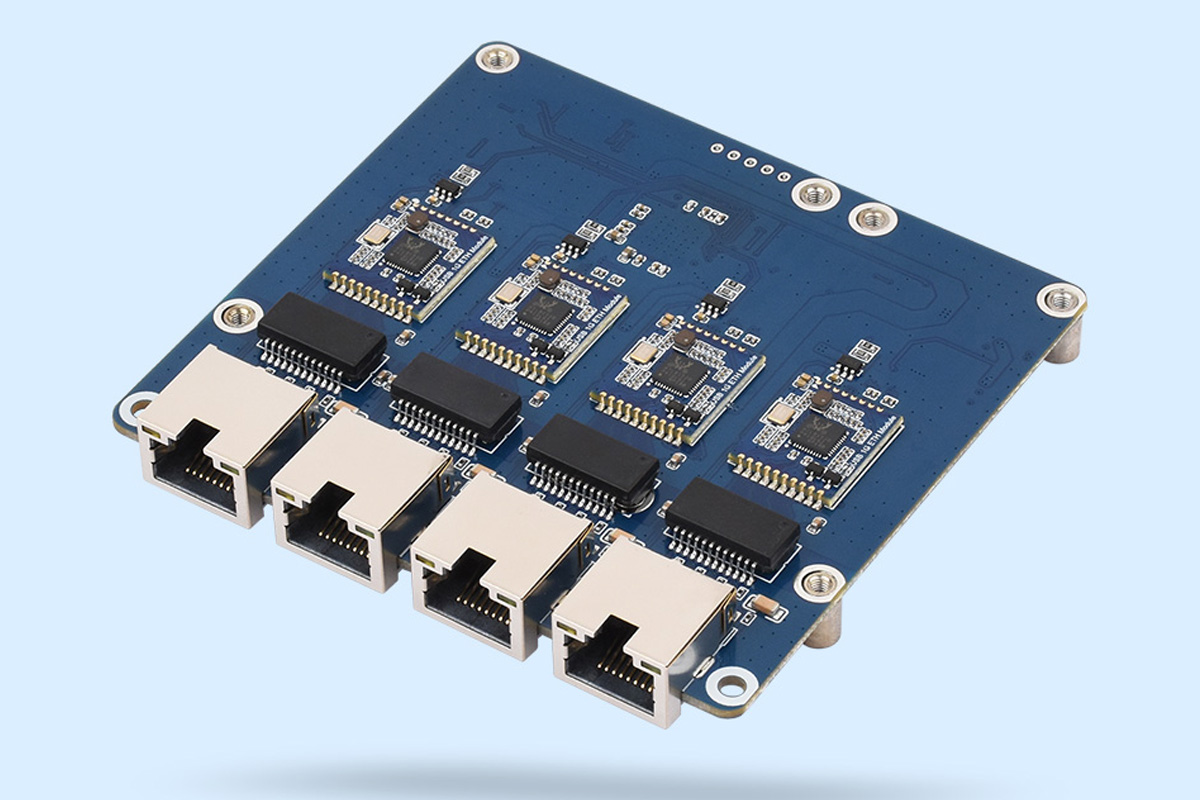

บอร์ดขยายที่เพิ่มพอร์ต Ethernet แบบ Gigabit หรือ 2.5Gbps จำนวน 4 พอร์ตให้กับ Raspberry Pi 5

Waveshare PCIE TO 4-CH Gigabit/2.5G ETH Board (B) เป็นบอร์ด Ethernet 4 พอร์ต (Gigabit หรือ 2.5Gbps) ที่ออกแบบมาสำหรับ Raspberry Pi 5 โดยเชื่อมต่อพอร์ต RJ45 ทั้งสี่เข้ากับอินเทอร์เฟซ PCIe แบบ 16 พินของ Pi 5 และยังมีตำแหน่งติดตั้งสำหรับ Pi5 Connector Adapter (C). เพิ่มเติมได้ แต่ข้อจำกัดหลักของบอร์ดคืออินเทอร์เฟซ PCIe Gen2/Gen3 x1 ของ Pi 5 เนื่องจากพอร์ต 2.5GbE ทั้งหมดต้องแชร์แบนด์วิดท์ร่วมกัน จึงไม่สามารถทำงานที่ความเร็วสูงสุดพร้อมกันได้ทุกพอร์ต

รุ่น Gigabit Ethernet ใช้คอนโทรลเลอร์ Realtek RTL8153 (USB to Ethernet) ส่วนรุ่น 2.5GbE ใช้ RTL8156 และทั้งสองรุ่นรวมชิป VL805 PCIe to USB bridge เข้าไว้ด้วย บอร์ดมีไฟแสดงสถานะลิงก์และการรับส่งข้อมูล ใช้ไฟเลี้ยงจาก PCIe โดยตรง ไม่ต้องต่อไฟภายนอก เป็นแบบเสียบแล้วใช้งานได้ทันที (plug-and-play) และรองรับ Raspberry Pi OS ได้โดยไม่ต้องติดตั้งไดรเวอร์เพิ่มเติม เหมาะสำหรับงานเราเตอร์ ไฟร์วอลล์ ระบบทดสอบเครือข่าย และงาน edge/lab ที่ต้องการหลายอินเทอร์เฟซบน Raspberry Pi 5

สเปคของ PCIE TO 4-CH Gigabit/2.5G ETH Board (B):

ความเข้ากันได้ – ออกแบบมาสำหรับ Raspberry Pi 5 และน่าจะใช้ได้กับ SBC อื่นที่มีคอนเนกเตอร์ PCIe FFC 16 พินที่เข้ากันได้
อินเทอร์เฟซโฮสต์ – คอนเนกเตอร์ PCIe FFC 16 พิน เชื่อมต่อกับ Raspberry Pi 5 ผ่านชิป VL805 PCIe to 4x USB 3.0 host controller
Ethernet
- 4x Gigabit Ethernet ผ่านชิป RTL8153 (รุ่น PCIE TO 4-CH Gigabit ETH Board (B))
- 4x 2.5Gbps Ethernet ผ่านชิป RTL8156 (รุ่น PCIE TO 4-CH 2.5G ETH Board (B))
อื่นๆ
- รองรับการติดตั้ง Pi5 Connector Adapter เพื่อเพิ่มพอร์ต HDMI เต็มรูปแบบและซ็อกเก็ต M.2 PCIe
- LED สีเขียว – สถานะลิงก์
- LED สีเหลือง – สถานะการรับส่งข้อมูล
แหล่งจ่ายไฟ – 5V ผ่านสาย PCIe (ไม่ต้องใช้ไฟภายนอก)

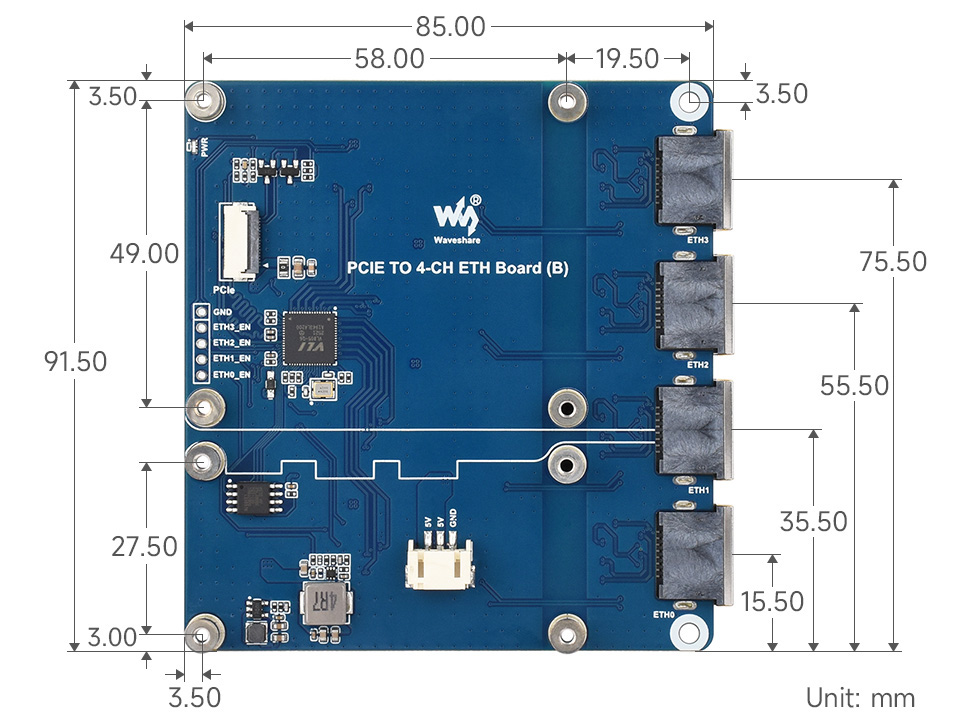

ขนาด – 91.5 x 85 มม.
อุณหภูมิการทำงาน – -40°C to +80°C

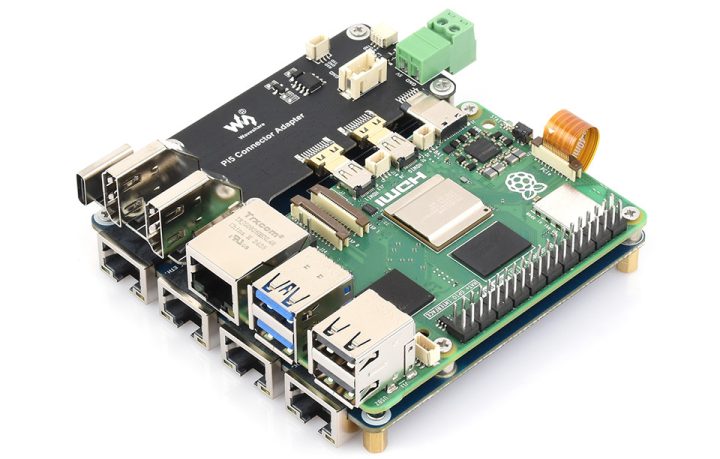

Waveshare PCIe TO 4-Ch supports somthng — Pi5 Connector Adapter เชื่อมต่อกับ Pi 5 และบอร์ด Ethernet 4 ช่องติดตั้งอยู่ด้านล่าง

แต่ข้อจำกัดหลักของบอร์ดขยายคืออินเทอร์เฟซ PCIe Gen2 x1 ของ Pi 5 ซึ่งรองรับอัตราส่งข้อมูลสูงสุดทางทฤษฎีที่ 5.0 GT/s (ใช้งานจริงราว 4 Gbps) โดยไม่เป็นทางการสามารถเปิดใช้ PCIe Gen3 x1 เพื่อเพิ่มเป็น 8 GT/s ได้ แต่เนื่องจากแบนด์วิดท์ถูกแชร์ระหว่างทั้งสี่พอร์ต จึงไม่สามารถใช้ทุกพอร์ตที่ความเร็วเต็มพร้อมกัน อาจจะใช้งานพอร์ต 2.5GbE ได้สูงสุดสามพอร์ตที่ความเร็วเกือบเต็ม

บอร์ด Ethernet 4 พอร์ตนี้เป็นแบบ plug-and-play ไม่ต้องใช้ซอฟต์แวร์เฉพาะ รองรับ Raspberry Pi OS, Ubuntu, OpenWrt และระบบปฏิบัติการอื่น ๆ ณ เวลาที่เขียนนี้ Wiki ยังอยู่ระหว่างพัฒนา ก่อนหน้านี้มีโซลูชันเราเตอร์ Raspberry Pi 5 หรือ CM5 แบบ 2 พอร์ต เช่น Supernetworks’ “Secure Programmable Router”, Radxa Dual 2.5G Router HAT และ Waveshare’s own CM5-DUAL-ETH-MINI-BOX แต่โซลูชันแบบ 4 พอร์ต หาได้ยากกว่า โดยที่เคยนำเสนอไปคือบอร์ด Mcuzone CM5 5G Router ที่มีพอร์ต Gigabit Ethernet 4+1 พอร์ต

PCIE TO 4-CH Gigabit/2.5G ETH Board (B) มีจำหน่ายบน Aliexpress ราคา $42.29 (~1,330฿)/$53.09 (~1,670฿), บน Amazon ราคา $55.99 (~1,760฿)/$66.99 (~2,100฿) และในร้าน Waveshare store ราคาเริ่มต้นที่ $39.99 (~1,260฿) ราคานี้ยังไม่รวมค่าจัดส่ง ภายในกล่องจะมีสตัดออฟ PCB, สกรู และสาย PCIe แบบ 16 พิน ความยาว 40 มม.
