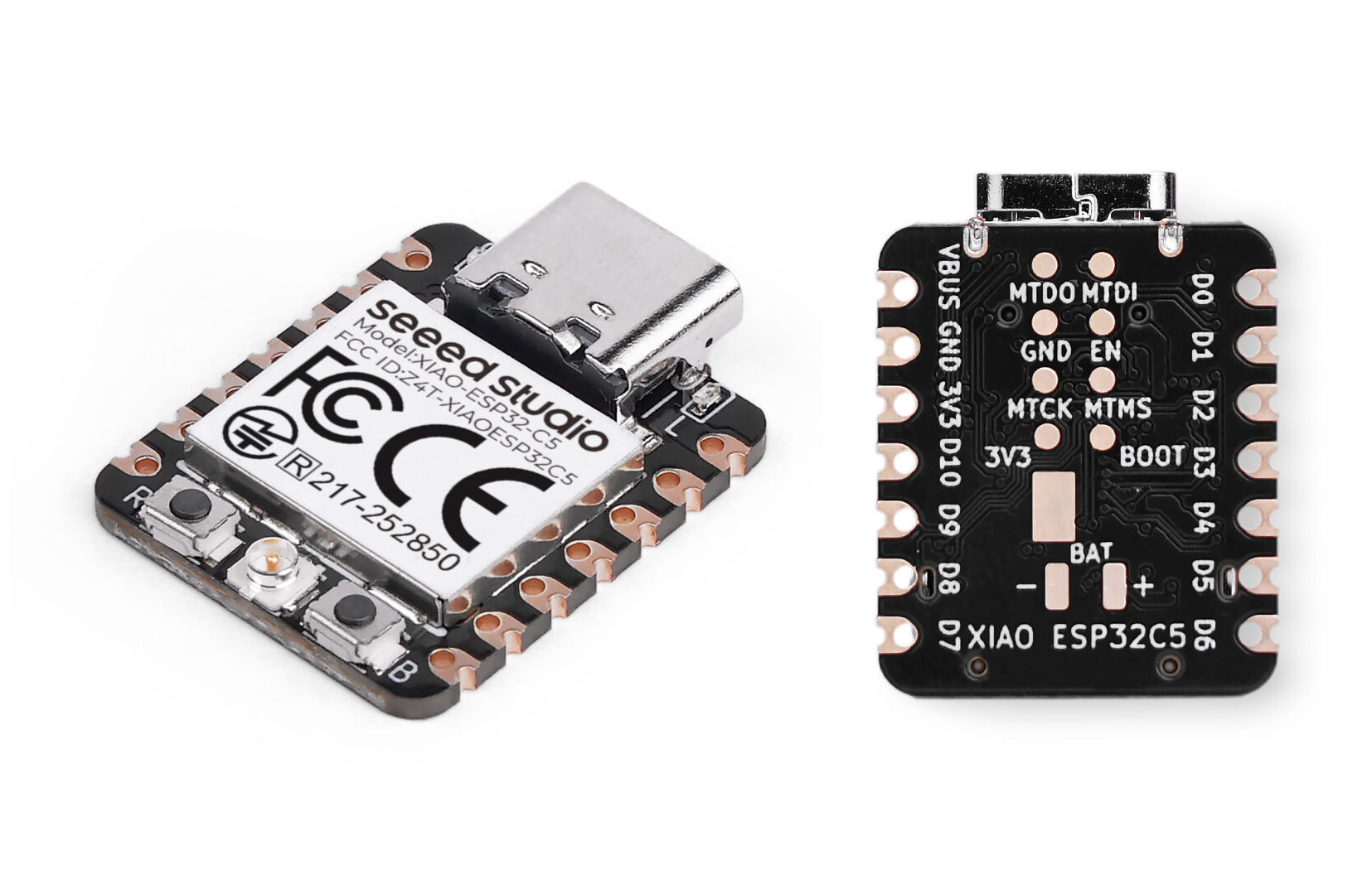

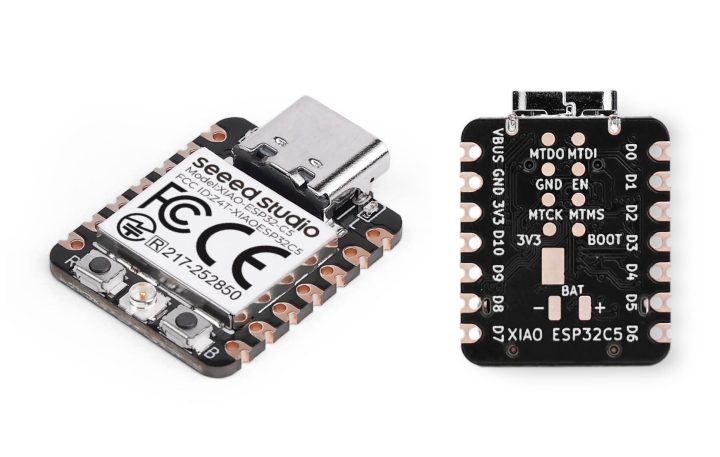

XIAO ESP32-C5 – บอร์ด IoT ขนาดจิ๋วพร้อมพอร์ต USB-C ที่รองรับ Wi-Fi 6 แบบ dual-band, Bluetooth 5.0 LE, Zigbee และ Thread

Seeed Studio ได้เพิ่มสมาชิกใหม่ให้กับตระกูลบอร์ด USB-C ขนาดจิ๋ว ด้วย XIAO ESP32-C5 ซึ่งรองรับการเชื่อมต่อ Wi-Fi 6 แบบ dual-band (2.4 และ 5.0 GHz) พร้อมทั้ง Bluetooth 5.0 LE, Zigbee และ Thread เหมาะสำหรับโครงการและผลิตภัณฑ์ IoT

บอร์ดยังคงมี คอนเนกเตอร์เสาอากาศ u.FL, ปุ่ม Reset และ Boot, GPIO headers 7 พินจำนวน 2 แถว และ pad ด้านหลังอีก 8 จุดสำหรับ JTAG หรือ GPIO เมื่อเทียบกับ XIAO ESP32C6 รุ่นก่อนหน้า รุ่นใหม่นี้มีความเร็วสัญญาณนาฬิกาสูงกว่า (240 MHz เทียบกับ 160 MHz), รองรับ Wi-Fi แบบ dual-band และมีหน่วยความจำ (SRAM 384KB + PSRAM 8MB เทียบกับ SRAM 512KB ) และพื้นที่จัดเก็บข้อมูล (flash 8MB เทียบกับ 4MB) มากกว่า แต่มีจำนวนขาอนาล็อกให้น้อยลง (5 ขา เทียบกับ 7 ขา)

สเปคของ XIAO ESP32-C5 :

ไมโครคอนโทรลเลอร์ไร้สาย – Espressif Systems ESP32-C5HR8
- CPU
  - โปรเซสเซอร์ RISC-V 32 บิต แบบ Single-core ความเร็วสูงสุด 240 MHz
  - RISC-V core แบบ Low-power @ 48 MHz สำหรับงานประหยัดพลังงาน
- หน่วยความจำ – SRAM บนชิป 384 KB, PSRAM บนชิป 8 MB
- สตอเรจ – ROM 320 KB
- การสื่อสารไร้สาย
  - Wi-Fi 6 (802.11ax) แบบ Dual-band (2.4/5 GHz) และรองรับย้อนหลัง 802.11b/g/n (Wi-Fi 4)
  - โหมด Wi-Fi: Station, SoftAP, SoftAP + Station และ Promiscuous
  - Bluetooth 5.0 Low Energy (LE) รองรับ Mesh อัตราข้อมูลสูงสุด 2 Mbps
  - วิทยุ 802.15.4 สำหรับ Zigbee 3.0, Thread 1.3 และ Matter ความเร็วสูงสุด 250 Kbps
สตอเรจ – SPI Flash 8 MB
สายอากาศ – สายอากาศภายนอกแบบ u.FL
USB – พอร์ต USB Type-C สำหรับจ่ายไฟและโปรแกรม
ขาเชื่อมต่อ (Expansion I/Os)
- 2x 7-pin headers ((รูแบบ through และรูแบบ castellated) พร้อม 1x UART, 1x I2C, 1x SPI, 11x GPIO, 1x ADC, SDIO, 5V, 3.3V และ GND
- 8x pads รองรับ Low Power UART, Low Power I2C, 5x GPIO, 4x ADC, BOOT, JTAG, Reset, 3.3V และ GND
อื่น ๆ
- ปุ่ม Reset และ Boot (ขนาดใหญ่กว่ารุ่นก่อน)
- LED แสดงสถานะพลังงาน/ชาร์จ และ LED ผู้ใช้สีเขียว
แหล่งจ่ายไฟ
- 5V ผ่านพอร์ต USB Type-C
- รองรับแบตเตอรี่ LiPo 3.7V ผ่านแพด 2 จุดด้านหลังบอร์ด ใช้ชิปชาร์จ SGM40567
- การใช้พลังงานในโหมด Deep Sleep
  - ใช้ USB – 375 µA
  - ใช้แบตเตอรี่ – 15 µA
ขนาด – 21 × 17.8 มม.
ช่วงอุณหภูมิ – 0°C ถึง 85°C

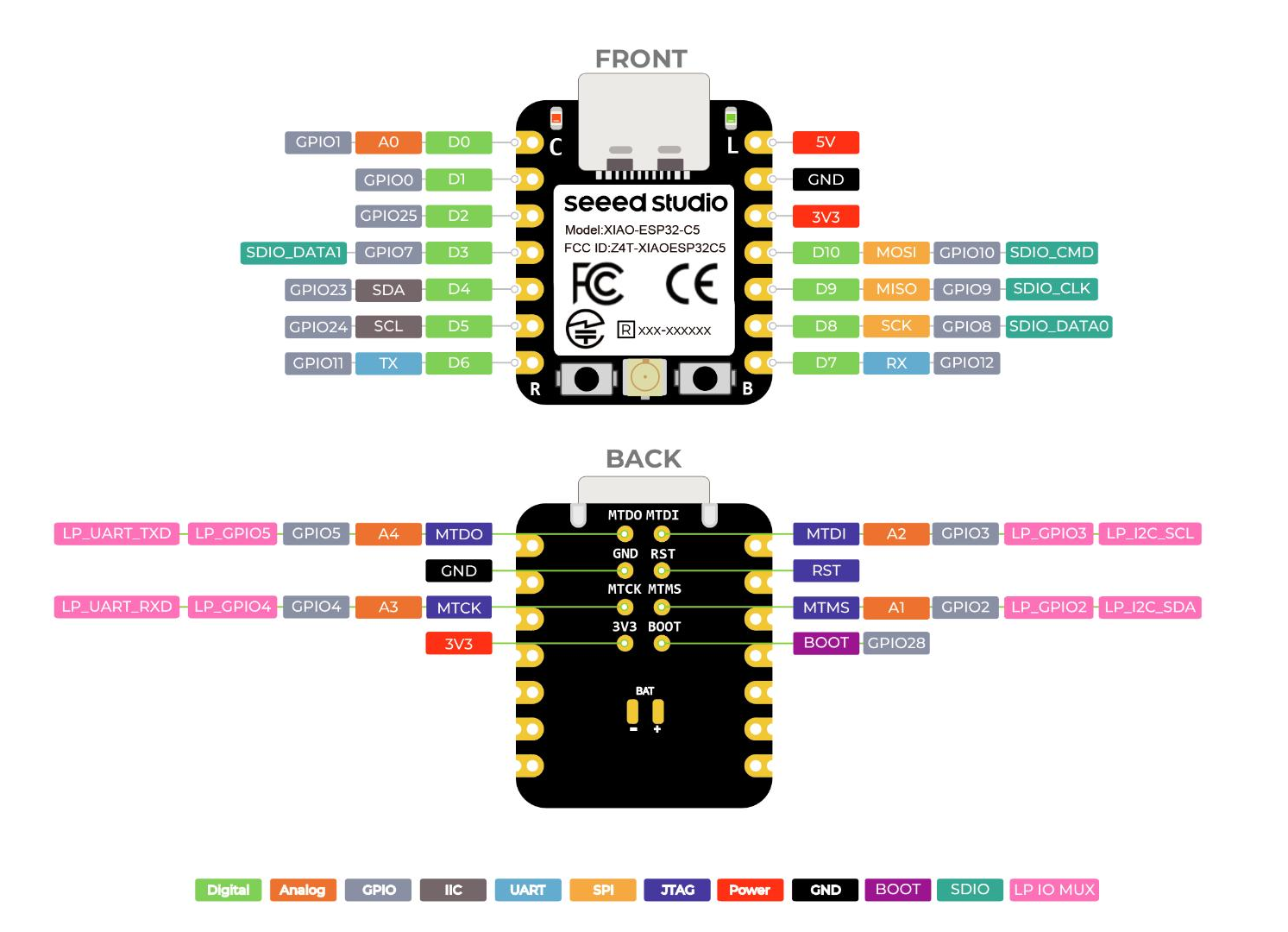

XIAO ESP32-C5 pinout diagram — ผังขา (Pinout diagram)

XIAO ESP32-C5 รองรับ Arduino, PlatformIO, MicroPython และ ESP-IDF โดยบริษัทแนะนำให้ใช้ Arduino IDE เป็นหลัก ซึ่งคู่มือเริ่มต้น (Getting Started Guide) จะโฟกัสที่ Arduino แต่ก็มีคำแนะนำสำหรับ PlatformIO และ MicroPython รวมถึงบทเรียนการใช้งานร่วมกับ ESP-Mesh Audio และ Home Assistant

การใช้งานเป้าหมาย ได้แก่ โหนดเซนเซอร์อัจฉริยะ, เกตเวย์ IoT, ตัวติดตาม BLE, ปุ่ม Wi-Fi, อุปกรณ์ Edge ที่ต้องการความปลอดภัย และอุปกรณ์สมาร์ทโฮม ข้อดีหลักของ Wi-Fi 5 GHz คือแบนด์วิดท์สูง หน่วงต่ำ และสัญญาณรบกวนน้อยกว่า แต่ระยะทางมักสั้นกว่าและทะลุกำแพงได้ไม่ดีเท่า 2.4 GHz

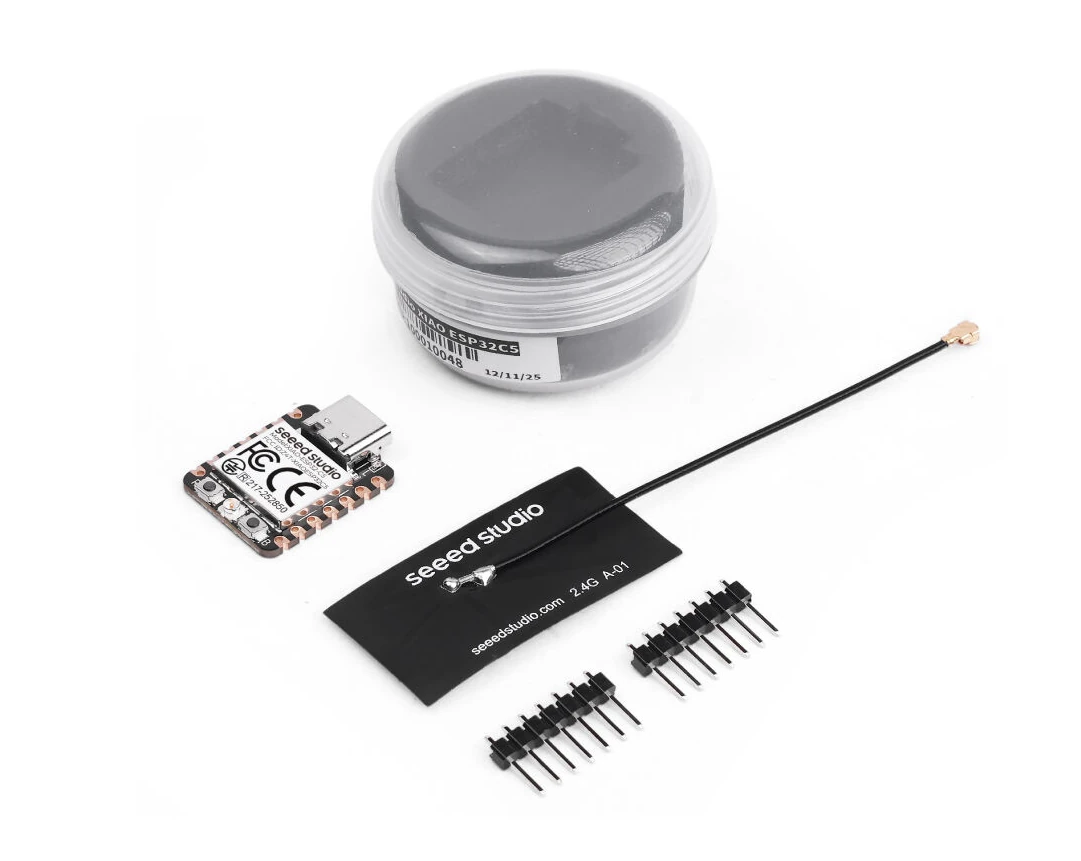

ESP32-C5 USB-C board dual band antenna GPIO headers — แพ็กเกจ XIAO ESP32-C5 มาพร้อมสายอากาศ 2.4 GHz, GPIO headers จำนวน 2 ชุด และกล่องพลาสติก

บอร์ดนี้เป็น บอร์ด ESP32-C5 ที่เล็กที่สุดในตอนนี้ เมื่อเทียบกับรุ่นอื่นอย่าง FireBeetle 2 ESP32-C5 และ Olimex ESP32-C5-Devkit-Lipo ซึ่งมีขนาดใหญ่กว่ามากและมีขา I/O ให้มากกว่า

แพ็กเกจของ XIAO ESP32-C5 มาพร้อมสายอากาศ 2.4 GHz (ในรูปไม่ใช่สายอากาศแบบ dual-band 2.4/5 GHz) และ GPIO headers แบบ 7 พิน 2 แถว บรรจุในกล่องพลาสติกป้องกัน ตัวบอร์ดจำหน่ายในราคา $6.90 (~220฿) บนร้าน Seeed Studio store และ $7.89 (~250฿) บน AliExpress ราคานี้ไม่รวมภาษีและค่าจัดส่ง)

แปลจากบทความภาษาอังกฤษ : XIAO ESP32-C5 – A tiny USB-C IoT board with dual-band WiFi 6, Bluetooth 5.0 LE, Zigbee, and Thread connectivity
