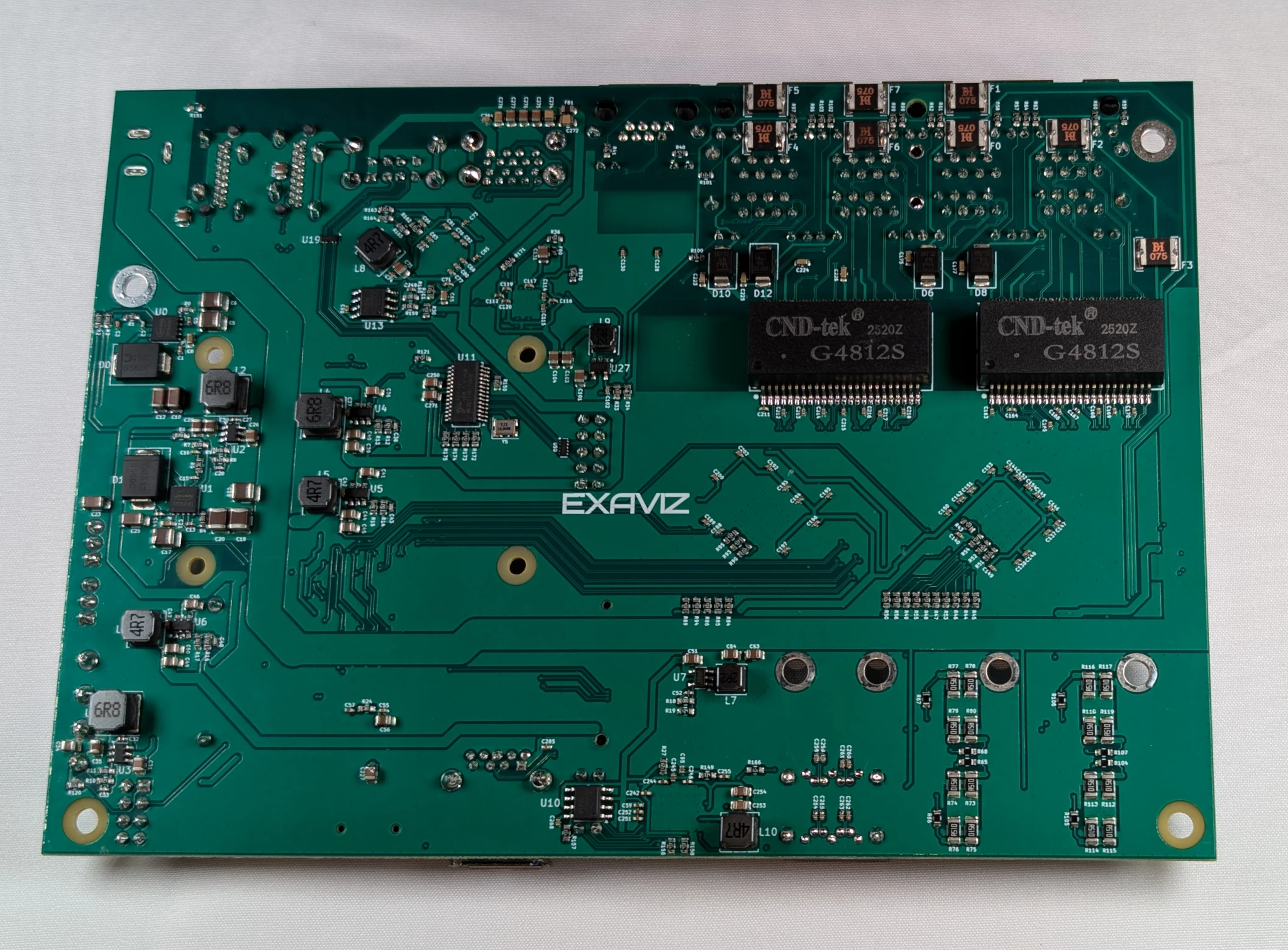

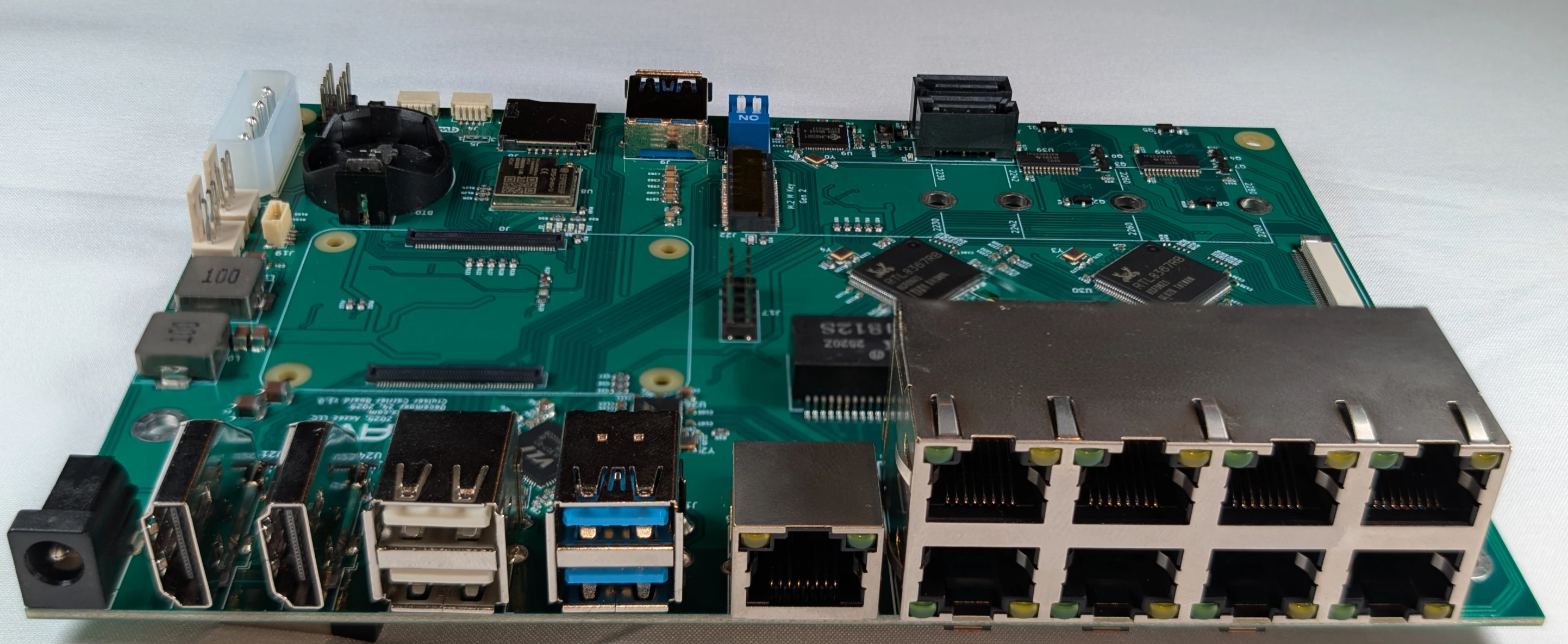

EXAVIZ Cruiser เป็นบอร์ดฐาน (carrier board) ขนาด mini-ITX ที่รองรับ Raspberry Pi CM5 โดยมาพร้อมพอร์ต Ethernet สูงสุด 9 พอร์ต (1 พอร์ต 2.5GbE และสูงสุด 8 พอร์ต GbE รองรับ PoE+) ออกแบบมาสำหรับงาน Network Video Recorder (NVR), เกตเวย์สมาร์ทโฮม และแอปพลิเคชัน edge AI
บอร์ดยังมาพร้อมเอาต์พุตวิดีโอ HDMI 2.0 ที่รองรับความละเอียด 4K จำนวน 2 พอร์ต, พอร์ต SATA จำนวน 2 พอร์ต, ซ็อกเก็ต M.2 PCIe Gen2/3 x1 สำหรับติดตั้ง NVMe SSD, โมดูล AI accelerator หรือโมดูลขยาย SATA, พอร์ต USB 3.0 จำนวน 3 พอร์ต และอินเทอร์เฟซ USB 2.0 จำนวน 4 ช่อง นอกจากนี้ยังรองรับการเชื่อมต่อ Wi-Fi 6 ย่าน 2.4GHz, Bluetooth 5.4 LE และ Zigbee ผ่านโมดูล ESP32-C6 และยังสามารถเพิ่มพอร์ต RJ45 แบบ 10/100Mbps รองรับ PoE+ ได้อีก 8 พอร์ตผ่านบอร์ดเสริม ทำให้รวมแล้วรองรับพอร์ต Ethernet ที่จ่ายไฟผ่านสาย (PoE) ได้สูงสุดถึง 16 พอร์ต
สเปคของ EXAVIZ Cruiser :
- โมดูลที่รองรับ – Raspberry Pi CM5 และ CM5 Lite. หมายเหตุ: ไม่รองรับ Raspberry Pi CM4 และ Banana Pi CM4
- สตอเรจ
- ช่อง M.2 Key-M (PCIe Gen 2 x1) รองรับ SSD ขนาด 2230, 2242, 2260, 2280
- 2x พอร์ต SATA III ผ่านบริดจ์ USB 3.0 to SATA รุ่น JMS561
- ช่อง MicroSD
- รองรับ Hardware RAID: RAID 0 / 1 / Span / JBOD (ตั้งค่าด้วย DIP switch)
- วิดีโอเอาต์พุต – 2x พอร์ต HDMI 2.0 รองรับสูงสุด 4K @ 60Hz, รองรับ HDCP 2.2
- เครือข่าย
- พอร์ต 2.5GbE RJ45 ผ่านคอนโทรลเลอร์ USB 3.0 รุ่น RTL8156BG ทดสอบดาวน์โหลดสูงสุด ~2.35 Gbps และอัปโหลด ~1.93 Gbps ด้วย iperf3 หมายเหตุ: ผลลัพธ์ค่อนข้างแปลก เนื่องจากเรามีดองเกิล RTL8156BG ที่เคยทดสอบได้ 2.34 + 2.29 Gbps ในการทดสอบแบบรับ-ส่งพร้อมกัน (bidirectional test) แต่ดองเกิลตัวนั้นเชื่อมต่อผ่าน USB hub ซึ่งอาจเป็นสาเหตุของความแตกต่าง (ดูรายละเอียดในหัวข้อ USB)
- พอร์ต GbE จำนวน 4 ถึง 8 พอร์ต ผ่านสวิตช์ Gigabit Ethernet รุ่น RTL8367RB
- PoE (ออปชัน): รองรับ IEEE 802.3at (PoE+) และ 802.3af (เฉพาะรุ่น Cruiser/Lite)
- โมดูลไร้สาย ESP32-C6 แบบ SDIO (200 Mbps) รองรับ Wi-Fi 6 2.4GHz, Bluetooth 5.3 และ Zigbee หมายเหตุ: เฟิร์มแวร์ของ Exaviz ยังไม่รองรับ Thread และ Matter
- USB
- 3x พอร์ต USB 3.0 Type-A ผ่านฮับ VL817
- 2x พอร์ต USB 2.0 Type-A
- 2x อินเทอร์เฟซ USB 2.0 ผ่าน header
- การเชื่อมต่อ USB 3.0 ของ Raspberry Pi CM5:
- พอร์ตt #1 → VL817 hub → 3x USB 3.0 ภายนอก + RTL8156BG (2.5GbE)
- พอร์ต #2 → JMS561 (เฉพาะ) → 2x พอร์ต SATA
- การขยาย
- 2x คอนเนกเตอร์ Qwiic/STEMMA I2C (ค่าเริ่มต้น 3.3V หรือ 5V ผ่านบัดกรี)
- รองรับ M.2 สำหรับ AI accelerator หรืออะแดปเตอร์ SATA
- อื่น ๆ
- Header พัดลม PWM 4 พิน
- 2x Headers พัดลมเคส 3 พิน
- แหล่งจ่ายไฟ
- 13V ถึง 60V ผ่านแจ็ค DC ขนาด 5.5/2.1 มม. (แนะนำ 24V+ สำหรับ Cruiser Keel, ใช้ 48V+ สำหรับ Cruiser/Lite)
- PoE Power: อินพุต 48V ถึง 57V DC สูงสุด 30W ต่อพอร์ต (เฉพาะ Cruiser/Lite)
- คอนโทรลเลอร์ PoE – Texas Instruments TPS23861 (เฉพาะ Cruiser/Lite )
- คอนเนกเตอร์ FFC 40 พิน สำหรับบอร์ด Interceptor PoE (+8 พอร์ต @ 100Mbps)
- คอนเนกเตอร์ 4 พิน (12V/5V) สำหรับฮาร์ดดิสก์
- การใช้พลังงานในสภาวะใช้งานปกติ Cruiser board
- เฉพาะ CM5 – Idle: ~10W, under load: ~15W
- CM5 + NVMe – Idle: ~13W, under load: ~20W
- CM5 + NVMe + 2x HDD – Idle: ~25W, under load: ~35W
- CM5 + NVMe + 2x HDD + 8x (10W) อุปกรณ์ PoE – Idle: ~105W, under load: ~115W
- ขนาด – 170 x 120 มม. (รองรับมาตรฐาน mini-ITX พร้อมจุดยึด standoff)
- น้ำหนัก – ยังไม่ระบุ
- ช่วงอุณหภูมิ – ขณะทำงาน: 0°C ถึง +70°C, จัดเก็บ: -40°C ถึง +85°C
- ความชื้น – 10–90% (ไม่มีการควบแน่น)
- มาตรฐาน – NDAA (Section 889), IPC Class 2 PCB standard
จากสเปกด้านบน Cruiser carrier board มีให้เลือกทั้งหมด 3 เวอร์ชัน ได้แก่:
- Cruiser – 8x พอร์ต GbE พร้อมรองรับ PoE+
- Cruiser Lite – 4x พอร์ต GbE พร้อมรองรับ PoE+
- Cruiser Keel – 4x พอร์ต GbE แต่ ไม่รองรับ PoE
Cruiser เป็นรุ่นอัปเกรดจากบอร์ดรุ่นก่อนหน้าอย่าง Axzez Interceptor carrier board สำหรับ Raspberry Pi CM4 โดยเพิ่มการรองรับ PoE+ ในตัว, เครือข่าย 2.5GbE และ WiFi 6, พอร์ต USB เพิ่มเติม และฟีเจอร์อื่น ๆ อีกหลายอย่าง แต่บอร์ดรุ่นใหม่นี้มีพอร์ต SATA น้อยลง (จาก 4 พอร์ต เหลือ 2 พอร์ต) แต่สามารถใช้สล็อต M.2 เพื่อต่อขยายพอร์ต SATA เพิ่มเติมได้
บอร์ดนี้ออกแบบมาสำหรับ Raspberry Pi OS โดยไม่ต้องใช้ระบบอิมเมจปรับแต่งพิเศษ แต่ก็รองรับ Ubuntu 25.10 ขึ้นไป เนื่องจากดิสทริบิวชันดังกล่าวมีเคอร์เนลที่รวมไดรเวอร์ Raspberry Pi RP1 SDIO มาให้แล้ว สามารถดูรายละเอียดเพิ่มเติมเกี่ยวกับฮาร์ดแวร์ ซอฟต์แวร์ และเฟิร์มแวร์ ESP32 ได้จากเว็บไซต์เอกสารประกอบ
While it’s not a 170 x 170mm mini-ITX carrier board, the Cruiser carrier board should be compatible with mini-ITX chassis thanks to its 170 x 120 mm form factor. However, the company decided to design a custom desktop case so that it could also fit two 3.5-inch SATA drives next to the board. along with two cooling fans. As a side note, if you ever need a proper mini-ITX carrier board for the Raspberry Pi CM5, the EDATEC ED-SBC3300 is another option, but geared towards industrial applications rather than NVR setups.

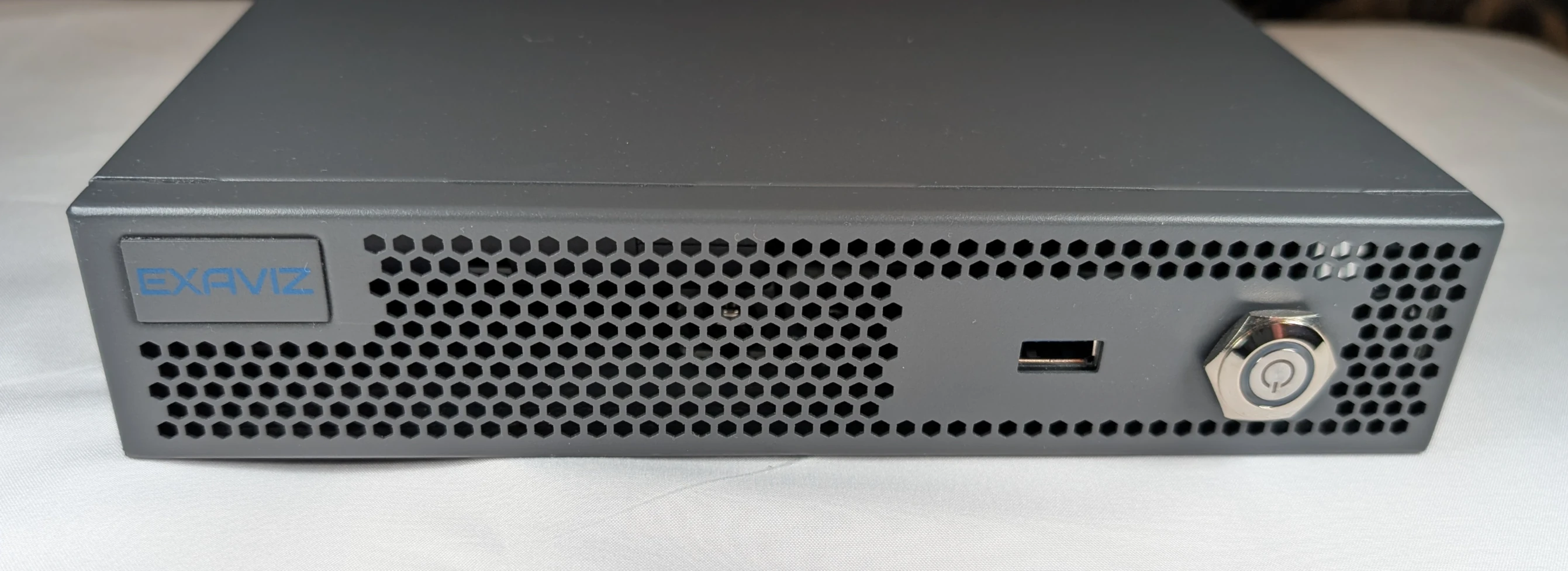

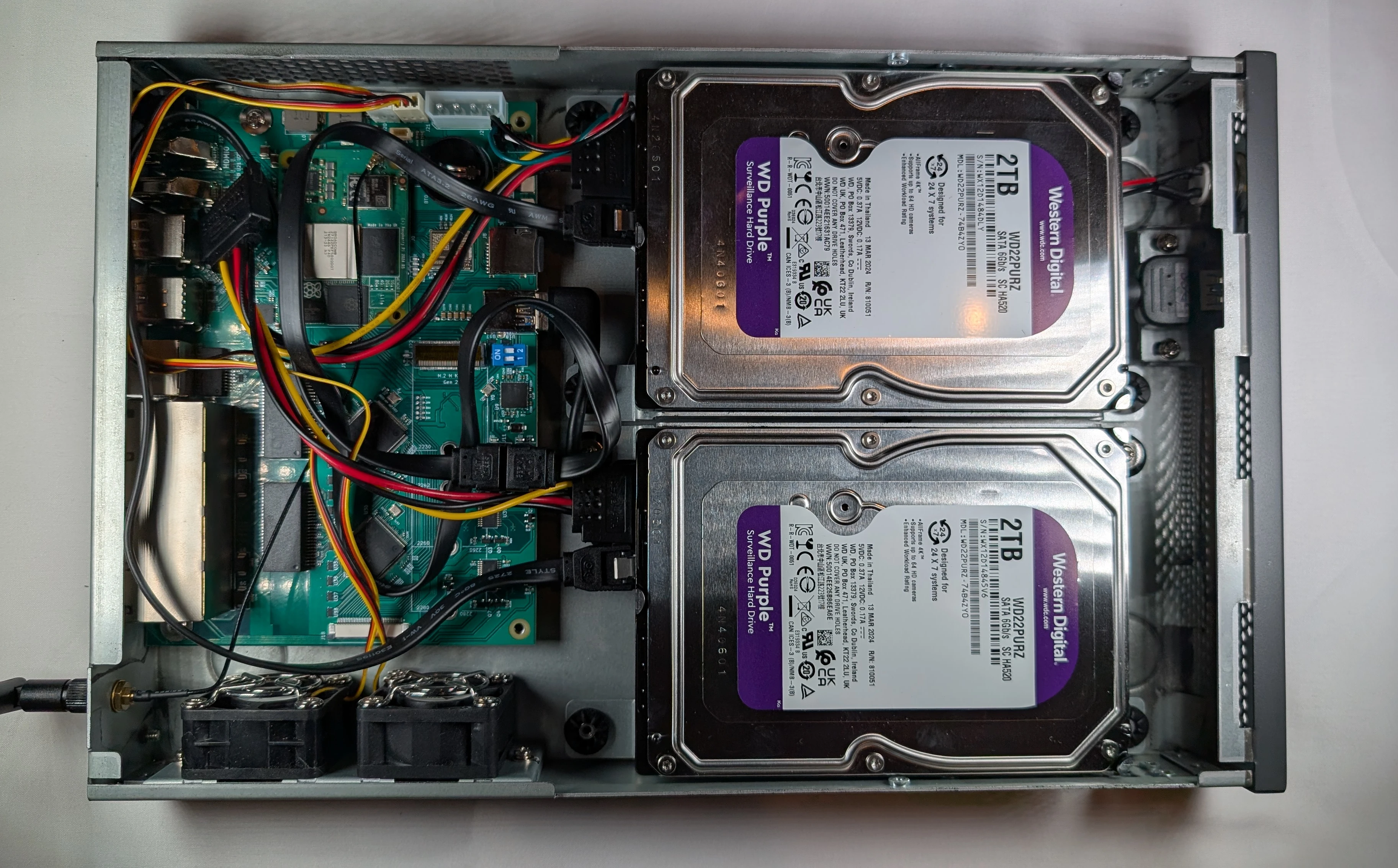

แม้ว่า Cruiser จะไม่ใช่บอร์ด carrier board แบบ mini-ITX ขนาดมาตรฐาน 170 x 170 มม. เต็มรูปแบบ, แต่ด้วยขนาด 170 x 120 มม. จึงยังสามารถติดตั้งในเคส mini-ITX ได้ และบริษัทได้ออกแบบเคสเดสก์ท็อปเฉพาะของตัวเอง เพื่อให้สามารถติดตั้งฮาร์ดดิสก์ SATA ขนาด 3.5 นิ้ว จำนวน 2 อันไว้ข้างบอร์ดได้ พร้อมพัดลมระบายความร้อน 2 ตัว, หมายเหตุเพิ่มเติม: ถ้าคุณต้องการ mini-ITX carrier board เต็มรูปแบบสำหรับ Raspberry Pi CM5 อีกตัวเลือกหนึ่งคือ EDATEC ED-SBC3300 แต่จะเน้นการใช้งานด้านอุตสาหกรรมมากกว่าการนำไปทำระบบ NVR
บอร์ด Cruiser carrier board มีราคาเริ่มต้นที่ $89(~2,800฿) สำหรับรุ่น Keel version, ราคา $109 (~3,400฿) สำหรับ Lite version และ $139 (~4,300฿) สำหรับ full version, เคสเดสก์ท็อปแบบอุปกรณ์เสริมมีราคา $129 (~4,000฿), เพาเวอร์ซัพพลาย 48V ราคาเริ่มต้นที่ $64 (~2,000฿) และบอร์ดขยาย Interceptor PoE ราคา $59 (~1,800฿) อุปกรณ์ทั้งหมดสามารถดูได้จากร้านค้า EXAVIZ store แต่คุณต้องจัดหา Raspberry Pi CM5 แยกต่างหาก เนื่องจากไม่มีจำหน่ายเป็นอุปกรณ์เสริมพร้อมบอร์ด
