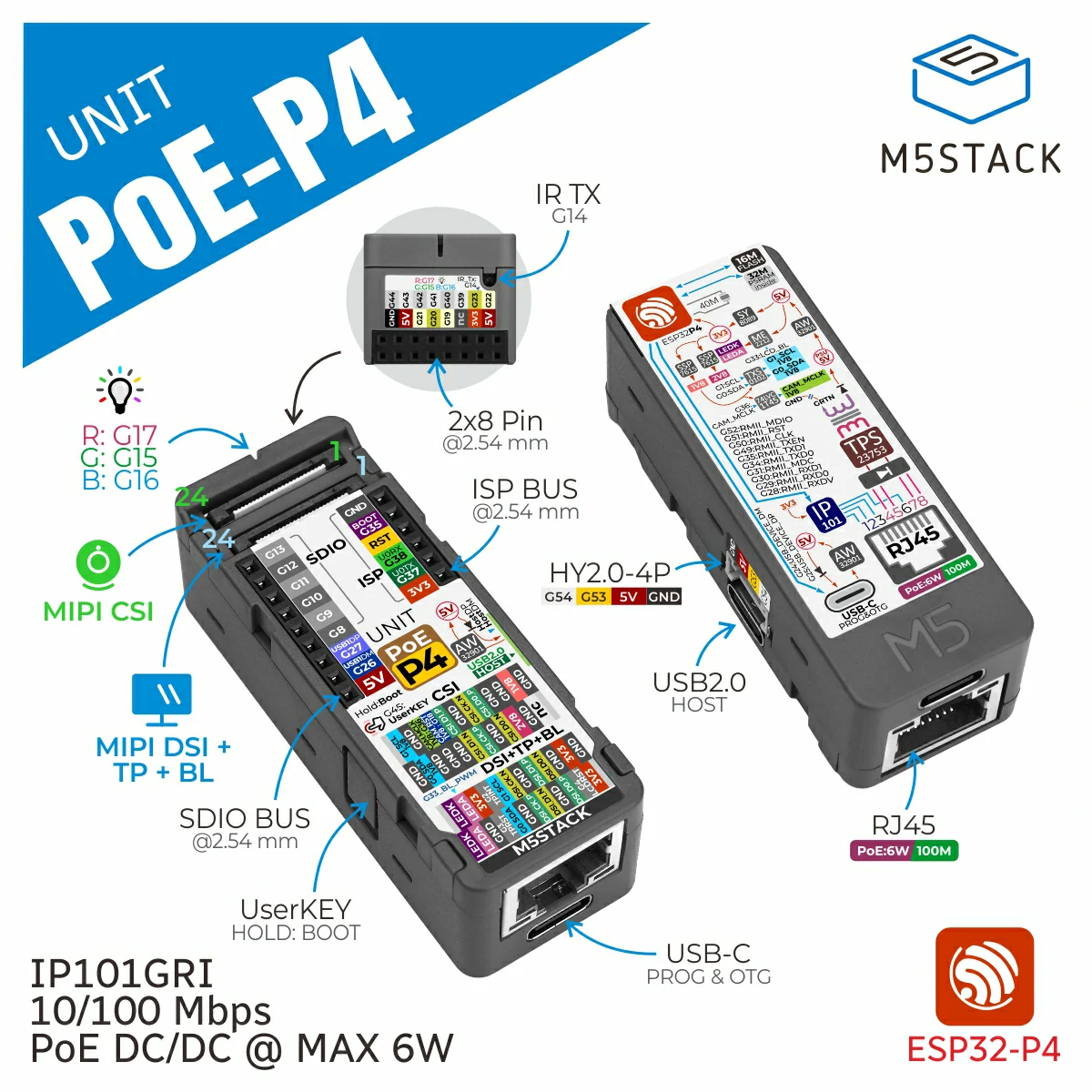

M5Stack Unit PoE-P4 – ชุดพัฒนา ESP32-P4 ขนาดจิ๋ว รองรับพลังงานผ่าน PoE พร้อมอินเทอร์เฟซ MIPI DSI/CSI และพอร์ต USB-C

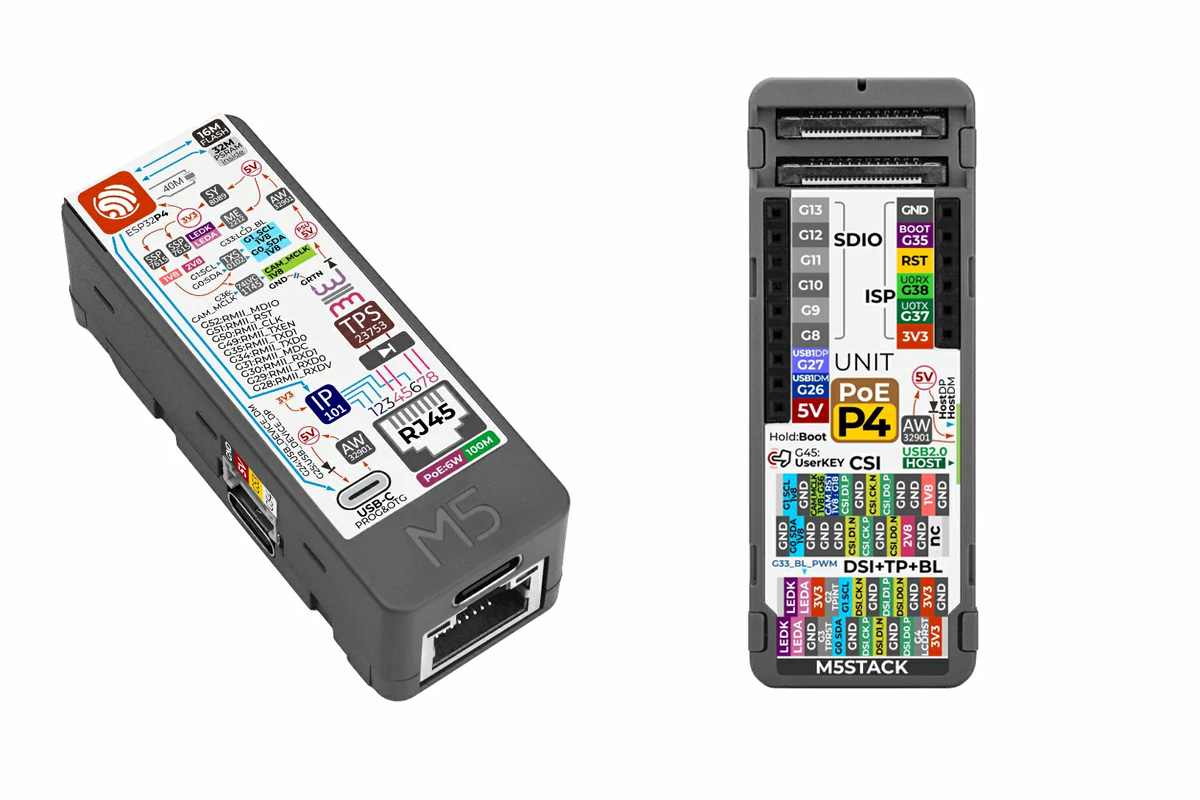

M5Stack Unit PoE-P4 เป็นชุดพัฒนา (development kit) ขนาดจิ๋วที่รองรับพลังงานผ่านสาย LAN (PoE) โดยใช้ชิป ESP32-P4NRW32 SoC เป็นแกนหลัก โมดูลนี้มาพร้อม Ethernet PHY ความเร็ว 10/100Mbps ในตัว รองรับมาตรฐาน IEEE 802.3at PoE ทำให้สามารถจ่ายไฟและรับส่งข้อมูลผ่านสายเส้นเดียวได้ อีกทั้งยังมีอินเทอร์เฟซ MIPI DSI/CSI สำหรับเชื่อมต่อจอแสดงผลและกล้อง

อุปกรณ์ถูกออกแบบให้เป็นโหนดเครือข่ายที่มี PoE ในตัว (รองรับกำลังไฟสูงสุด 6W) พร้อมพอร์ต USB Type-C แบบโฮสต์ และพอร์ต USB Type-C แยกสำหรับ OTG/ดาวน์โหลดโปรแกรม นอกจากนี้ยังมี RGB LED, ตัวส่งสัญญาณอินฟราเรด (IR), ปุ่มกดผู้ใช้, พอร์ต Grove (HY2.0-4P), เฮดเดอร์สำหรับขยายแบบ Hat รวมถึงอินเทอร์เฟซ SDIO/ISP สำหรับการขยายเพิ่มเติม ด้วยคุณสมบัติเหล่านี้จึงเหมาะสำหรับใช้งานในแผงควบคุม HMI อุตสาหกรรม, สมาร์ทเทอร์มินัลแบบ PoE, โหนดกล้องหรือระบบวิชัน, ตัวควบคุมสมาร์ทโฮม และอุปกรณ์ประมวลผลขอบเครือข่าย (Edge Computing)

สเปคของ M5Stack Unit PoE-P4:

SoC – Espressif Systems ESP32-P4NRW32
- CPU
  - Dual-core 32-bit RISC-V HP (High-performance) CPU @ สูงสุด 400 MHz พร้อมชุดคำสั่ง AI และ FPU แบบ single-precision
  - Single-RISC-V LP (Low-power) MCU core @ สูงสุด 40 MHz
- หน่วยความจำ
  - HP L2MEM 768 KB (สำหรับ dual-core CPU),LP SRAM 32 KB, TCM 8 KB (สำหรับLP MCU core)
  - PSRAM 32MB
- สตอเรจ – HP ROM 128 KB , LP ROM 16 KB
- GPU – 2D Pixel Processing Accelerator (PPA)
- VPU – รองรับตัวแปลงสัญญาณ H.264 และ JPEG
สตอเรจ – NOR Flash ขนาด 16MB
อินเทอร์เฟซหน้าจอ
- MIPI DSI ผ่านคอนเนกเตอร์ FPC 24 พิน ระยะพิทช์ 0.5 มม. (รองรับทัชสกรีน + แบ็คไลต์)
- รองรับความละเอียดสูงสุด 1920×1080 (ขึ้นอยู่กับจำนวนเลนและอัตราเฟรม)
อินเทอร์เฟซกล้อง – MIPI CSI แบบ 2 เลน ผ่านคอนเนกเตอร์ FPC 24 พิน ระยะพิทช์ 0.5 มม.
ระบบเครือข่าย – พอร์ต RJ45 Ethernet ความเร็ว 10/100Mbps พร้อมรองรับ PoE ใช้ PHY รุ่น IP101GRI ในตัว (เคยพบมาก่อนในบอร์ด Banana Pi BPI-6202)
USB
- 1x พอร์ต USB 2.0 Type-C แบบ Host (สำหรับแฟลชไดรฟ์, อุปกรณ์ HID ฯลฯ)
- 1x พอร์ต USB 2.0 Type-C แบบ OTG (ใช้สำหรับแฟลชเฟิร์มแวร์/ดีบัก)
การขยาย
- HY2.0-4P Grove interface 4 พิน
- Hat2-Bus header 16 พิน (ระยะพิทช์ 2.54มม.)
- SDIO-Bus header 9 พิน (ระยะพิทช์ 2.54มม.)
- ISP-Bus header 6 พิน (ระยะพิทช์ 2.54มม.)
อื่น ๆ
- ปุ่มกดผู้ใช้
- ไฟแสดงสถานะ RGB LED (รุ่น NH-B2020RGBA-HF)
- ตัวส่งสัญญาณอินฟราเรด (MHS153IRCT)
พลังงาน
- 5V ผ่านพอร์ต USB Type-C
- รองรับ IEEE 802.3at PoE จ่ายไฟได้สูงสุด 6W ผ่านวงจร DC-DC บนบอร์ด
- การใช้พลังงาน
  - โหมดปกติ – 73.82mA @ 5V
  - โหลดเต็ม (จอ + กล้อง + IR + RGB ทำงาน) – 277.10mA @ 5V
  - โหมด Deep Sleep – 19.85mA @ 5V
ขนาด – 64.0 x 24.0 x 20.2 มม.
น้ำหนัก – 28.2 กรัม
ช่วงอุณหภูมิการทำงาน – 0°C ถึง 40°C

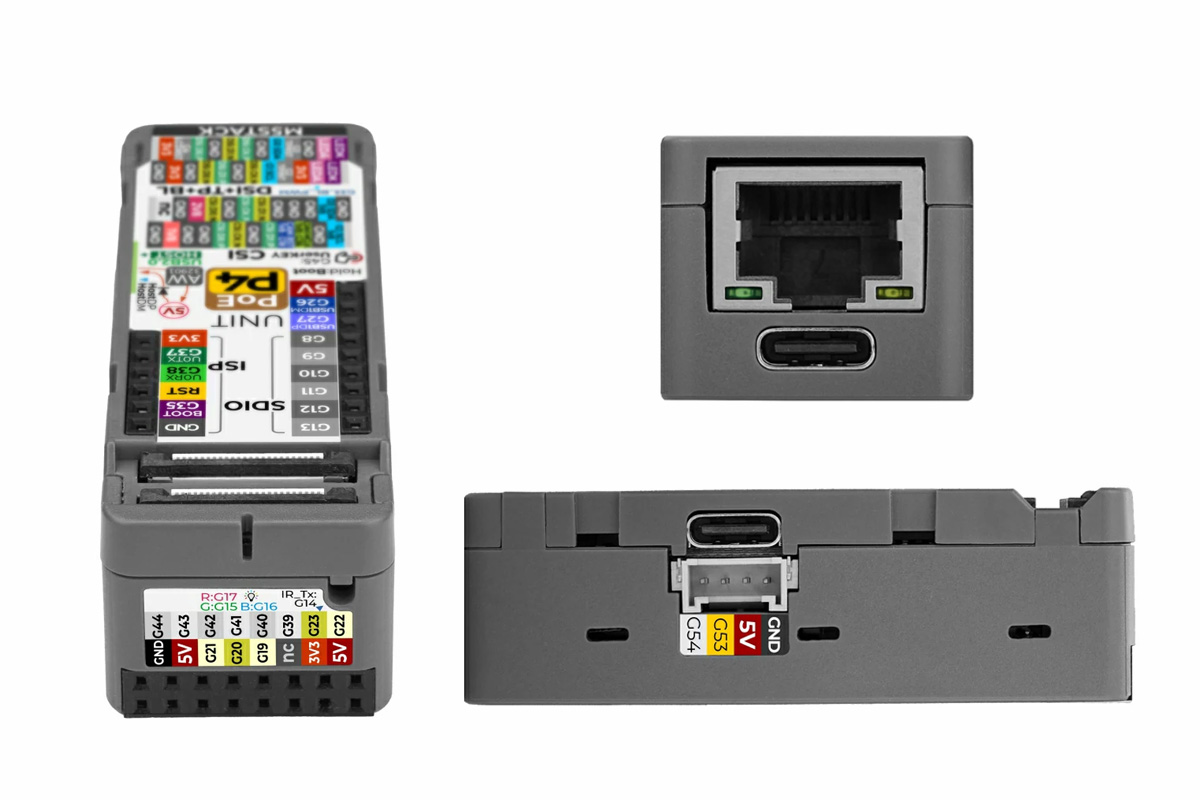

Unit PoE side views — M5Stack Unit PoE-P4 แสดงภาพจากหลายมุมมอง

ด้านการรองรับซอฟต์แวร์ บอร์ดพัฒนา Unit PoE-P4 แบบ PoE สามารถเขียนโปรแกรมได้ด้วยเฟรมเวิร์ก ESP-IDF, Arduino IDE และแพลตฟอร์มการเขียนโปรแกรมแบบภาพของ M5Stack ได้แก่ UIFlow 1 และ UIFlow 2 โดยสามารถดูรายละเอียดเพิ่มเติมได้ที่หน้าเอกสารประกอบ

บอร์ด ESP32-P4 รุ่นอื่น ๆ ที่รองรับ PoE ทั้งแบบในตัวหรือผ่านโมดูลเสริม ได้แก่ Waveshare ESP32-P4-WIFI6-POE-ETH, Olimex ESP32-P4-PC และ Waveshare ESP32-P4-ETH โดยดีไซน์ของ Waveshare ESP32-P4-ETH จะมีความใกล้เคียงกับ Unit PoE-P4 แต่เป็นเพียงบอร์ดเปล่า (ไม่มีเคส) ขณะที่อุปกรณ์ของ M5Stack มาในรูปแบบชุดพัฒนาที่มีเคสปิดครบพร้อมใช้งาน
