u-blox JODY-W6 : โมดูล Wi-Fi 6E แบบ tri-band และ Bluetooth 5.4 (LE Audio) ที่ใช้ NXP IW623/AW693

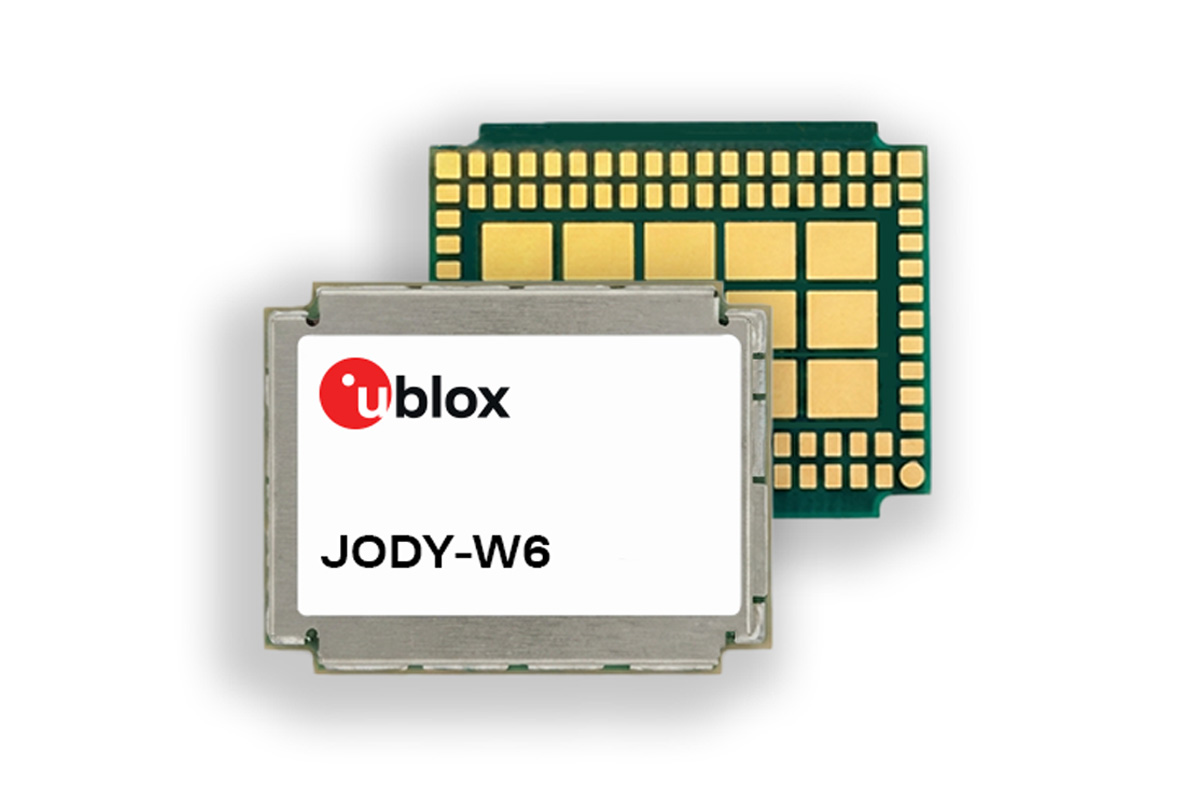

u-blox ได้ขยายตระกูลโมดูล JODY ด้วย JODY-W6 series ที่ใช้ชิป NXP IW623 และ NXP AW693 โดยรองรับ Wi-Fi 6E แบบสามย่านความถี่ (tri-band) และ Bluetooth 5.4 (รวมถึง LE Audio) ในแพ็กเกจเดียว

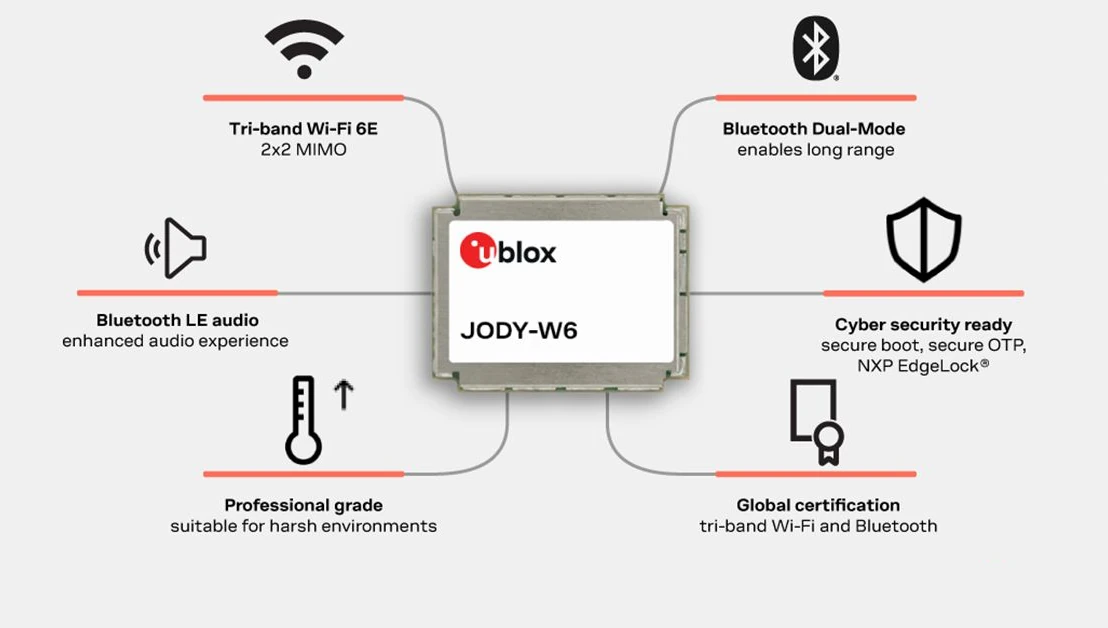

ซีรีส์นี้มีทั้งหมด 7 รุ่นย่อย ครอบคลุม 5 โมเดลหลัก โดยแบ่งเป็นรุ่นที่ใช้ชิป IW623 ของ NXP สำหรับงานระดับมืออาชีพ และรุ่นที่ใช้ AW692/AW693 สำหรับงานยานยนต์ โมดูลถูกออกแบบมาให้รองรับการทำงานพร้อมกันของ Wi-Fi และ Bluetooth ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการใช้งานที่ต้องการความเร็วสูง (high-throughput), ค่าหน่วงต่ำ (low-latency) และความปลอดภัย เช่น ระบบอัตโนมัติในอุตสาหกรรม, ระบบสุขภาพ, อาคารอัจฉริยะ, โครงสร้างพื้นฐานเครือข่าย รวมถึงระบบ Infotainment และ Telematics ภายในยานยนต์ ตัวโมดูลมาในฟอร์มแฟกเตอร์แบบ LGA ขนาด 15.6 × 19.8 มม. และออกแบบให้สามารถอัปเกรดหรือย้ายไปใช้งานภายในตระกูล JODY ได้อย่างง่ายดาย

สเปคของ u-blox JODY-W6 :

• ชิปไร้สาย (Wireless SoC)
  • NXP IW623 (เกรดระดับมืออาชีพ – JODY-W672, JODY-W673 )
  • NXP AW692 / AW693 (เกรดยานยนต์ – JODY-W682, JODY-W683, JODY-W663 )
• การเชื่อมต่อ
  • Wi-Fi
    • มาตรฐาน – Wi-Fi 6E IEEE 802.11a/b/g/n/ac/ax
    • ย่านความถี่ – 2.4 GHz (ช่อง 1-13), 5 GHz (ช่อง 36-177) และ 6 GHz (ช่อง 1-233) (หมายเหตุ: รุ่น JODY-W663 รองรับเฉพาะ 2.4 GHz และ 5 GHz)
    • แบนด์วิดท์ – ช่อง 20, 40 และ 80 MHz
    • กำลังส่ง Wi-Fi (EIRP) – 19 dBm
    • Dual-band ทำงานพร้อมกัน (2×2 MIMO ที่ 5/6 GHz + 1×1 ที่ 2.4 GHz)
    • อัตราข้อมูล – สูงสุด 1.2 Gbit/s (PHY ที่ 5/6 GHz) หรือรวมสูงสุด 1.34 Gbit/s
    • โหมด – Access point (AP), Station (STA), P2P (Wi-Fi Direct), หรือใช้งานร่วมกัน
    • Micro Access Point – รองรับการเชื่อมต่อสูงสุด 64 อุปกรณ์
    • Dual MAC – รองรับในรุ่นยานยนต์(JODY-W663, JODY-W682, JODY-W683 )
  • Bluetooth
    • มาตรฐาน – Bluetooth 5.4 (Dual-Mode)
    • โปรไฟล์ – HCI, BR/EDR, Low Energy (LE)
    • ฟีเจอร์เด่น – LE Audio ใช้ isochronous channels, LE long range, Advertising extension
    • Data Rate – สูงสุด 2 Mbit/s
    • กำลังส่ง Bluetooth (EIRP) – 12 dBm
  • การกำหนดค่าเสาอากาศ
    • แบบ 2 พิน (JODY-W672, JODY-W682)
      • Pin 1 – 5/6 GHz Wi-Fi และ Bluetooth
      • Pin 2 – 2.4 GHz และ 5/6 GHz Wi-Fi
    • แบบ 3 พิน (JODY-W673, JODY-W683 and JODY-W663)
      • Pins 1 and 2 – 2.4 GHz และ 5/6 GHz Wi-Fi
      • Pin 3 – Bluetooth แยกเฉพาะ
      • Pins 1 and 2 – 2.4 GHz และ 5 GHz Wi-Fi (เฉพาะ JODY-W663)
• อินเทอร์เฟซ
  • Wi-Fi
    • PCIe (JODY-W672-00B, JODY-W673-00B)
    • SDIO (JODY-W672-50B, JODY-W673-50B)
  • Bluetooth – High-speed UART (4-สาย)
  • เสียง Bluetooth – PCM และ I2S
  • อื่นๆ – GPIO เพิ่มเติม
• ความปลอดภัย
  • WPA2/3, AES/CCMP, การเข้ารหัส AES/CCMP, AES/GCMP, WAPI
  • Secure boot (NXP EdgeLock)
• อื่นๆ
  • WCI-2 (2-สาย) สำหรับการทำงานร่วมกับวิทยุภายนอก
  • PTA (5-สาย) สำหรับการจัดการ coexistence
• พลังงาน
  • แรงดันหลัก – 3.3V และ 1.8V
  • แรงดัน I/O – 3.3V หรือ 1.8V
• ขนาด – 19.8 × 15.6 × 2.7 มม. (แพ็กเกจ LGA 94 ขา พร้อมขา Ground เพิ่มเติม)
• ช่วงอุณหภูมิ
  • เกรดอุตสาหกรรม/ระดับมืออาชีพ– -40°C ถึง +85°C (JODY-W672, JODY-W673 )
  • เกรดยานยนต์ (AEC-Q104) – -40°C ถึง +105°C (JODY-W663, JODY-W682, JODY-W683)
• มาตรฐานและการรับรอง – RoHS และ REACH compliance, Moisture sensitivity level 4

บริษัทระบุอย่างชัดเจนว่าโมดูลเหล่านี้เป็นแบบ host-based ซึ่งจำเป็นต้องใช้โปรเซสเซอร์ภายนอก (Host) ที่รันระบบปฏิบัติการ Linux หรือ Android โดยมีไดรเวอร์ที่จัดเตรียมโดยตรงจาก NXP Semiconductors ทั้งนี้ บริษัทไม่ได้ให้รายละเอียดเพิ่มเติมเกี่ยวกับซอฟต์แวร์มากนัก

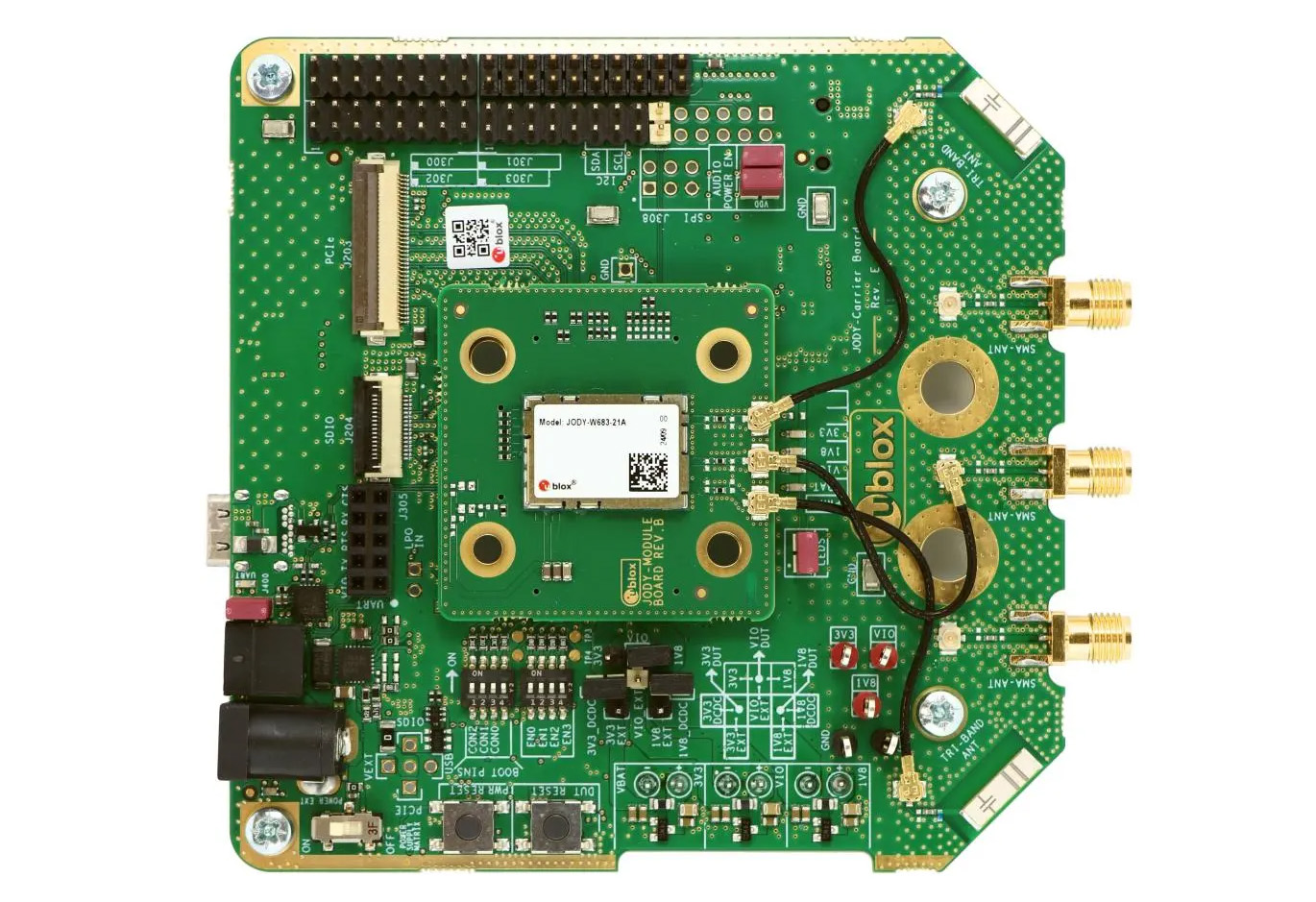

นอกจากนี้บริษัทยังมีชุดพัฒนา EVK-JODY-W6 evaluation kit ซึ่งรองรับการเชื่อมต่อผ่าน PCIe และ UART พร้อม USB-to-UART bridge เพื่อให้ง่ายต่อการใช้งาน Bluetooth อีกทั้งยังมีการเปิดให้ใช้งาน GPIO ผ่าน pin header รองรับตัวเลือกแหล่งจ่ายไฟหลายรูปแบบ และมาพร้อมสายอากาศแบบ tri-band (2.4/5–7 GHz) ทั้งแบบติดตั้งบนบอร์ดและแบบภายนอกผ่านหัวต่อ SMA รวมถึงฟีเจอร์อื่น ๆ เพิ่มเติม

บริษัทยังได้กล่าวถึง M2-JODY-W683-10C evaluation kit ในเอกสาร Datasheet ซึ่งคาดว่าเป็นโมดูลมาตรฐานที่ติดตั้งอยู่บนการ์ด M.2 มีลักษณะคล้ายกับ Silex SX-SDMAX6E แต่ยังไม่มีหน้าผลิตภัณฑ์อย่างเป็นทางการสำหรับโมดูลดังกล่าว และจากการค้นหาเบื้องต้นพบว่ามีการแสดงรายการบน DigiKey  ในลักษณะของตัวโมดูลเพียงอย่างเดียว

ตัวอย่างวิศวกรรมของซีรีส์ JODY-W6 series คาดว่าจะเริ่มจัดส่งในช่วงต้นไตรมาสที่ 2 ปี 2026 และจะเริ่มการผลิตในปริมาณมากภายในช่วงปลายไตรมาสเดียวกัน สำหรับราคานั้นยังไม่มีการเปิดเผยอย่างเป็นทางการ ซึ่งถือเป็นเรื่องปกติสำหรับโมดูลไร้สายระดับอุตสาหกรรม โดยราคามีแนวโน้มจะแตกต่างกันไปตามปริมาณการสั่งซื้อ รุ่นย่อย (เช่น รูปแบบสายอากาศ) และความต้องการในการผสานรวมระบบ สามารถดูข้อมูลเพิ่มเติมได้จากหน้าผลิตภัณฑ์ หรือข่าวประชาสัมพันธ์ของบริษัท
