ESP32-C5-WIFI6-KIT : บอร์ด IoT WiFi 6 พร้อม RAM 8MB + Flash 32MB + สายอากาศในตัวหรือภายนอก

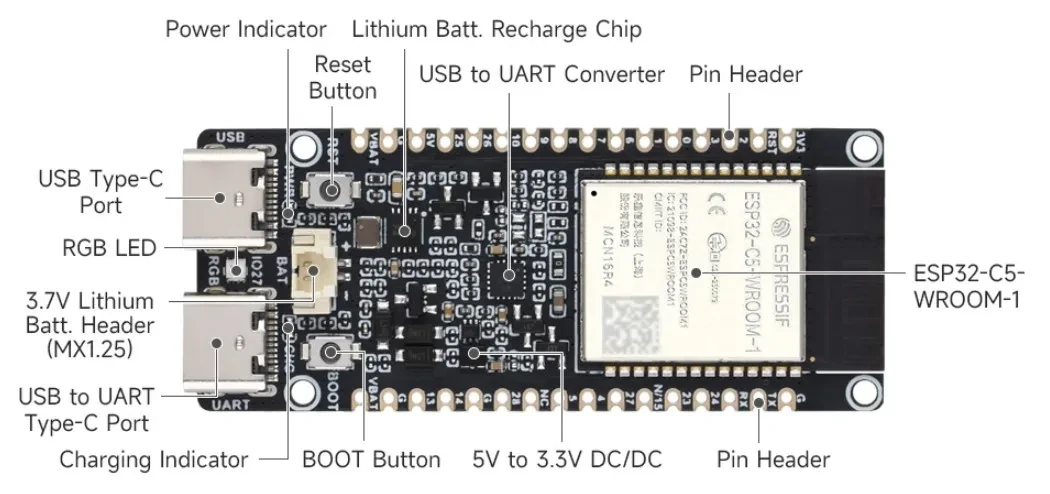

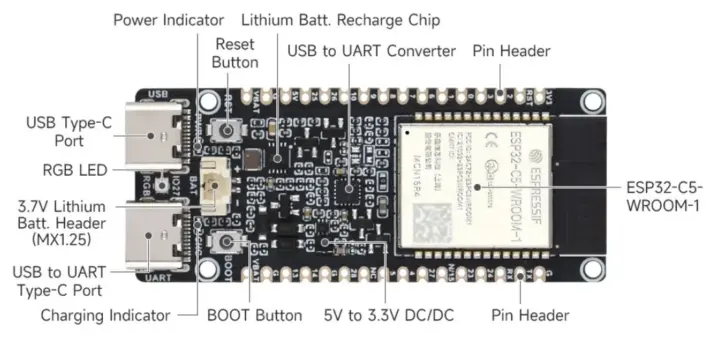

Waveshare ESP32-C5-WIFI6-KIT เป็นชุดพัฒนาที่มีรูปลักษณ์คล้ายกับบอร์ดทางการ Espressif Systems ESP32-C5-DevkitC-1 board, แต่ให้ตัวเลือกที่หลากหลายมากกว่า ทั้งในด้านความจุของ PSRAM และ Flash รวมถึงการเลือกใช้งานสายอากาศแบบติดบนบอร์ดหรือแบบภายนอก

ในขณะที่บอร์ดทางการมาพร้อมกับ PSRAM ขนาด 8MB, SPI Flash 4MB และสายอากาศแบบ PCB, ส่วนบอร์ดของ Waveshare มีตัวเลือกสูงสุดถึง PSRAM 8MB, Flash 16MB หรือ 32MB และรองรับทั้งสายอากาศแบบ PCB และสายอากาศภายนอก นอกจากนี้ยังเพิ่มฟีเจอร์ รองรับแบตเตอรี่ และสามารถเลือกสั่งซื้อได้ทั้งแบบ มีหรือไม่มีขา Header ที่บัดกรีมาแล้วจากโรงงาน ทำให้ยืดหยุ่นต่อการใช้งานมากขึ้น

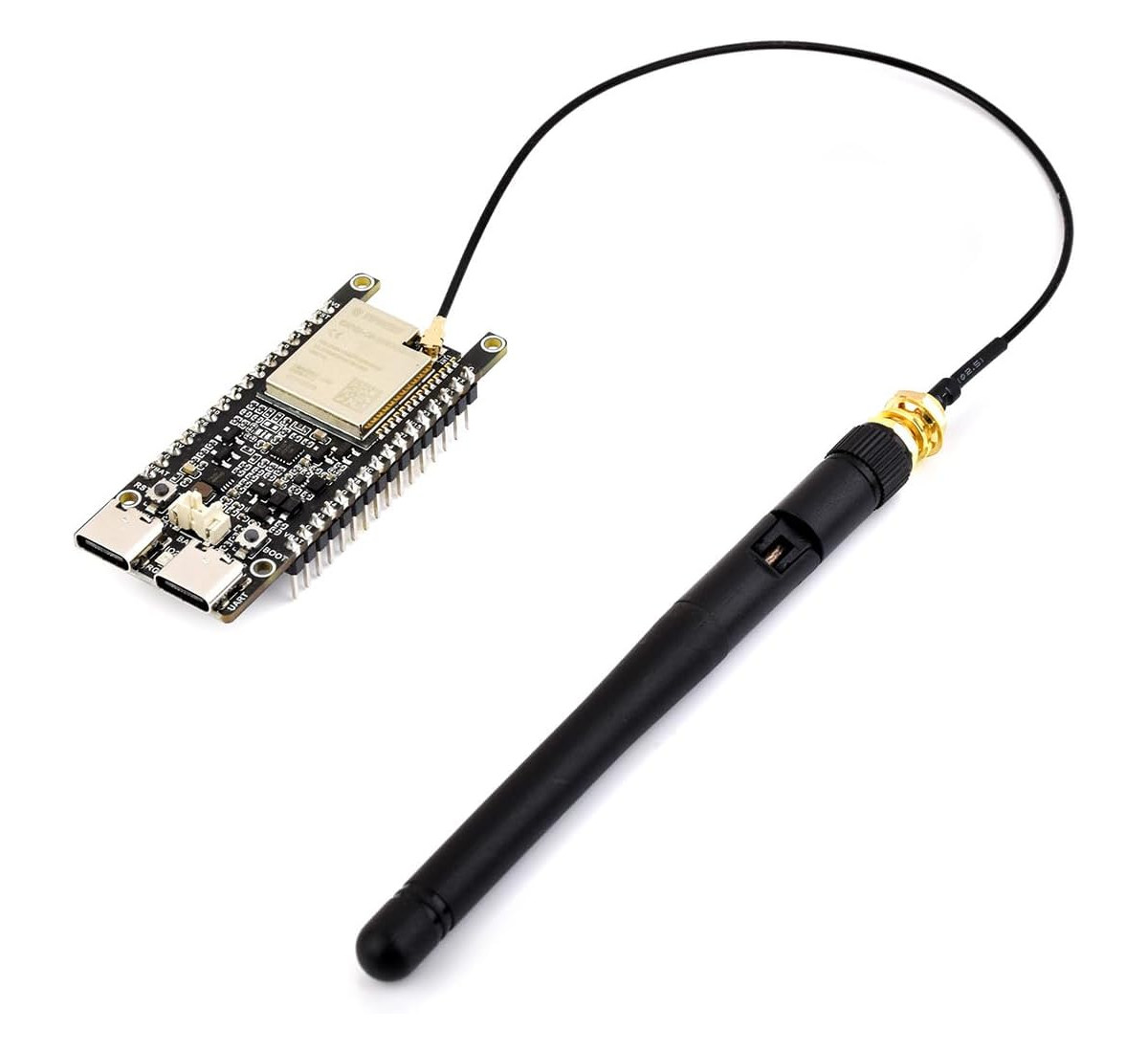

ESP32-C5-WIFI6-KIT-N32R8-UM มาพร้อมขา Header ที่บัดกรีแล้ว

สเปคของ Waveshare ESP32-C5-WIFI6-KIT :

โมดูลไร้สาย – ESP32-C5-WROOM-1 or ESP32-C5-WROOM-1U
- SoC – ESP32-C5
  - CPU
    - โปรเซสเซอร์ RISC-V แบบ 32-bit คอร์เดียว ความเร็วสูงสุด 240 MHz
    - คอร์ RISC-V ประหยัดพลังงาน ความเร็ว 40 MHz สำหรับงานที่ต้องการใช้พลังงานต่ำ
  - หน่วยความจำ – SRAM ภายในชิป 384 KB
  - สตอเรจ – ROM 320 KB
  - การเชื่อมต่อ
    - WiFi 6 (802.11ax) แบบ Dual-band (2.4GHz / 5GHz), รองรับ fallback ไปใช้มาตรฐาน 802.11b/g/n (WiFi 4)
      - แบนด์วิดท์ 20MHz สำหรับโหมด 802.11ax
      - แบนด์วิดท์ 20/40MHz สำหรับโหมด 802.11b/g/n
      - รองรับ OFDMA (Orthogonal Frequency Division Multiple Access) ทั้ง uplink และ downlink
      - รองรับ MU-MIMO สำหรับ downlink
      - รองรับ Target Wake Time (TWT) ช่วยประหยัดพลังงาน
    - Bluetooth 5.0 Low Energy (LE)
    - วิทยุ 802.15.4 รองรับ Zigbee 3.0 และ Thread 1.3
- หน่วยความจำ – PSRAM 8MB
- สตอเรจ – SPI flash 16MB หรือ 32MB
- ตัวเลือกสายอากาศ
  - ESP32-C5-WROOM-1 – สายอากาศแบบ PCB
  - ESP32-C5-WROOM-1U – สายอากาศภายนอก
USB
- พอร์ต USB Type-C – USB 2.0 Full Speed สูงสุด 12 Mbps ใช้สำหรับจ่ายไฟ, โปรแกรม และดีบักผ่าน JTAG
- พอร์ต USB Type-C to UART สำหรับจ่ายไฟและแฟลชเฟิร์มแวร์ รองรับ baudrate สูงสุด 3 Mbps
การขยาย

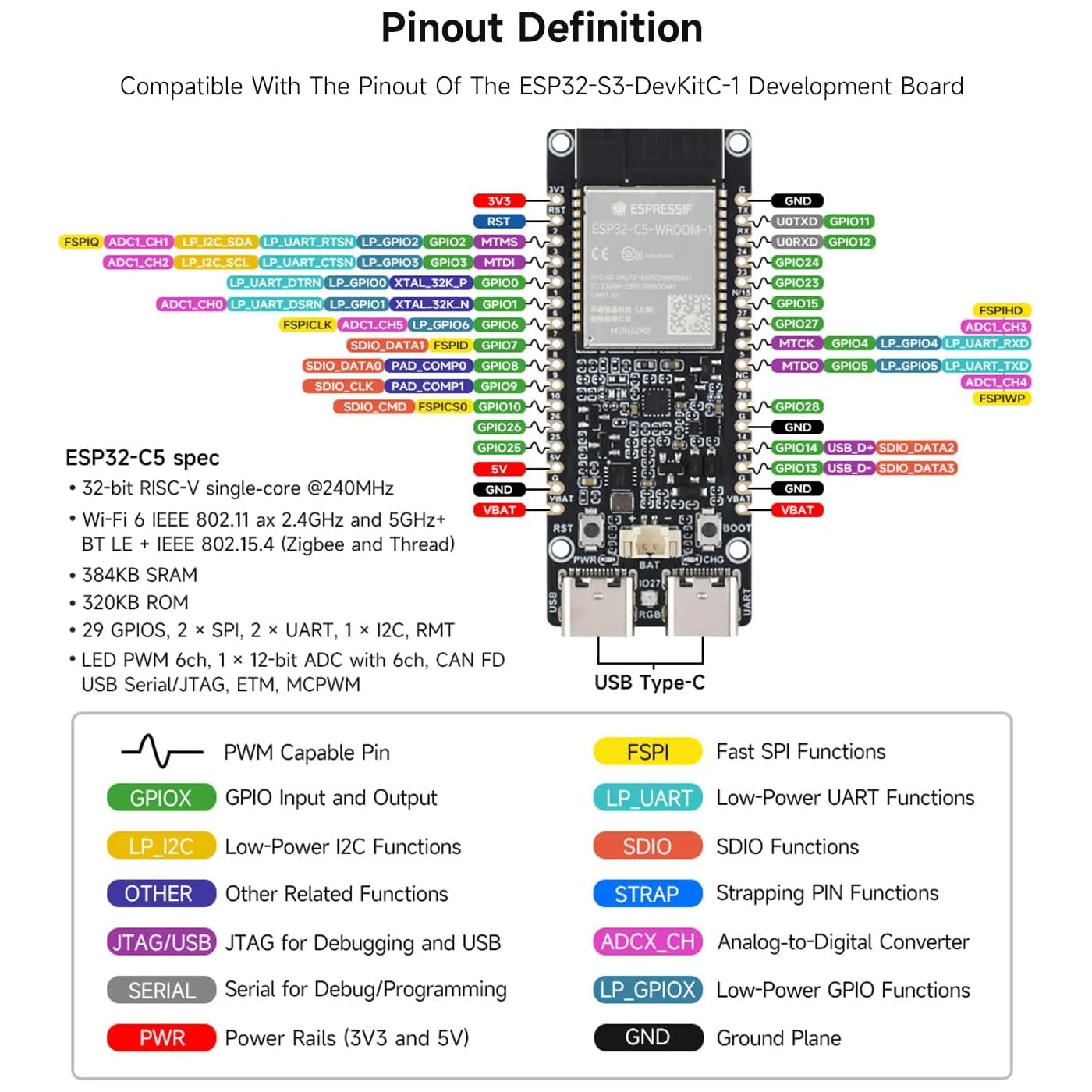

- 2x GPIO headers แบบ 16 พิน จำนวน 2 ชุด (เข้ากันได้กับ ESP32-C5-DevkitC-1)
- มีตัวเลือกทั้งแบบบัดกรีขาแล้ว หรือแบบไม่มีขา headers
อื่น ๆ
- LED แสดงสถานะพลังงานและการชาร์จ
- RGB LED
- ปุ่ม Boot และ Reset
- Jumper J5 สำหรับวัดกระแสไฟ
แหล่งจ่ายไฟ
- 5V ผ่านพอร์ต USB-C หรือขา 5V และ GND
- 3.3V ผ่านขา 3V3 และ GND
- วงจรแปลงไฟ DC/DC จาก 5V เป็น 3.3V
- รองรับแบตเตอรี่ลิเธียม 3.7V พร้อมวงจรชาร์จในตัว
ขนาดบอร์ด – 61.4 x 25.4 มม.

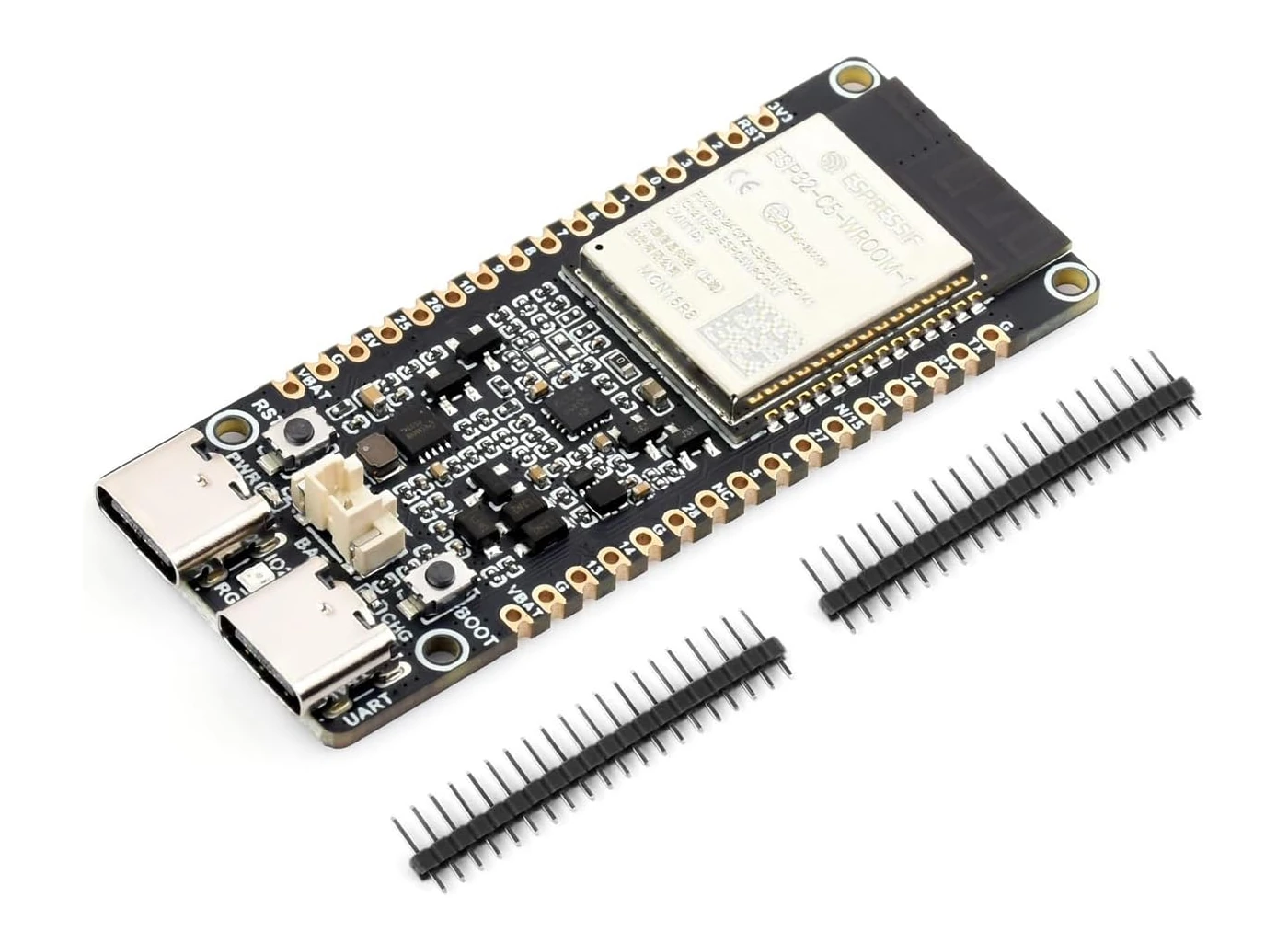

ESP32-C5-WIFI6-KIT-N16R8 มาพร้อมสายอากาศแบบ PCB และไม่มีขา Header (ยังไม่ได้บัดกรี)

Waveshare มีคู่มือเริ่มต้นใช้งานสำหรับทั้งเฟรมเวิร์ก ESP-IDF และ Arduino IDE บนเว็บไซต์เอกสารของบริษัท พร้อมตัวอย่างโค้ด (ไฟล์ ZIP) สำหรับใช้งานด้านต่าง ๆ เช่น WiFi, BLE, Zigbee, GPIO, LVGL และอื่น ๆ รวมถึงเอกสารฮาร์ดแวร์ เช่น datasheet และ schematic เนื่องจากบอร์ดนี้มีพื้นฐานใกล้เคียงกับ ESP32-C5-DevkitC-1 แต่เพิ่มหน่วยความจำและแฟลชมากขึ้น ดังนั้นโดยทั่วไปสามารถนำโค้ดที่ใช้กับบอร์ดทางการมาใช้งานได้เลย

Waveshare วางจำหน่ายบอร์ด ESP32-C5-WIFI6-KIT ทั้งหมด 6 รุ่นย่อย บน AliExpress ราคา $10.79 (~350฿) ถึง $15.29 (~500฿), บน Amazon ราคา $18.23 (~600฿) ถึง $21.99(~720฿) และบนร้านค้าออนไลน์ของ Waveshareราคา $9.99 (~330฿) ถึง $13.99 (~460฿)
