Olimex PICO-EVB บอร์ดควบคุมระบบอัตโนมัติสำหรับ Raspberry Pi Pico พร้อมอินพุตแรงดันไฟสูง

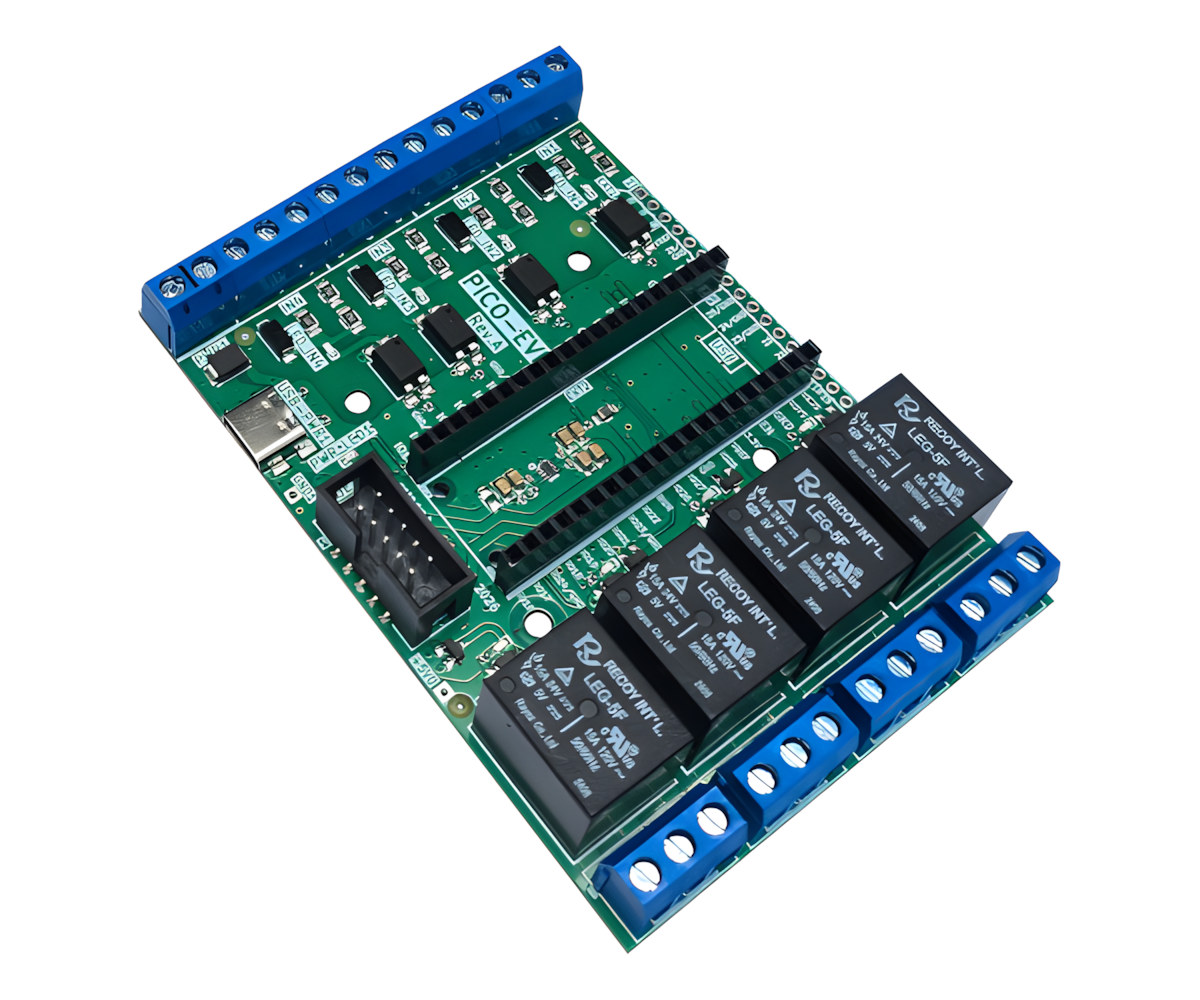

บอร์ด Olimex PICO-EVB สำหรับ Raspberry Pi Pico และบอร์ดที่เข้ากันได้ ได้รับการออกแบบมาสำหรับงานระบบอัตโนมัติที่ใช้แรงดันไฟฟ้าสูง โดยมาพร้อมอินพุต 4 ช่อง รองรับแรงดัน 3.3-30V DC หรือ 110-220V AC และ รีเลย์ 4 ช่อง รองรับการสวิตช์โหลด 15V DC หรือ 220V AC

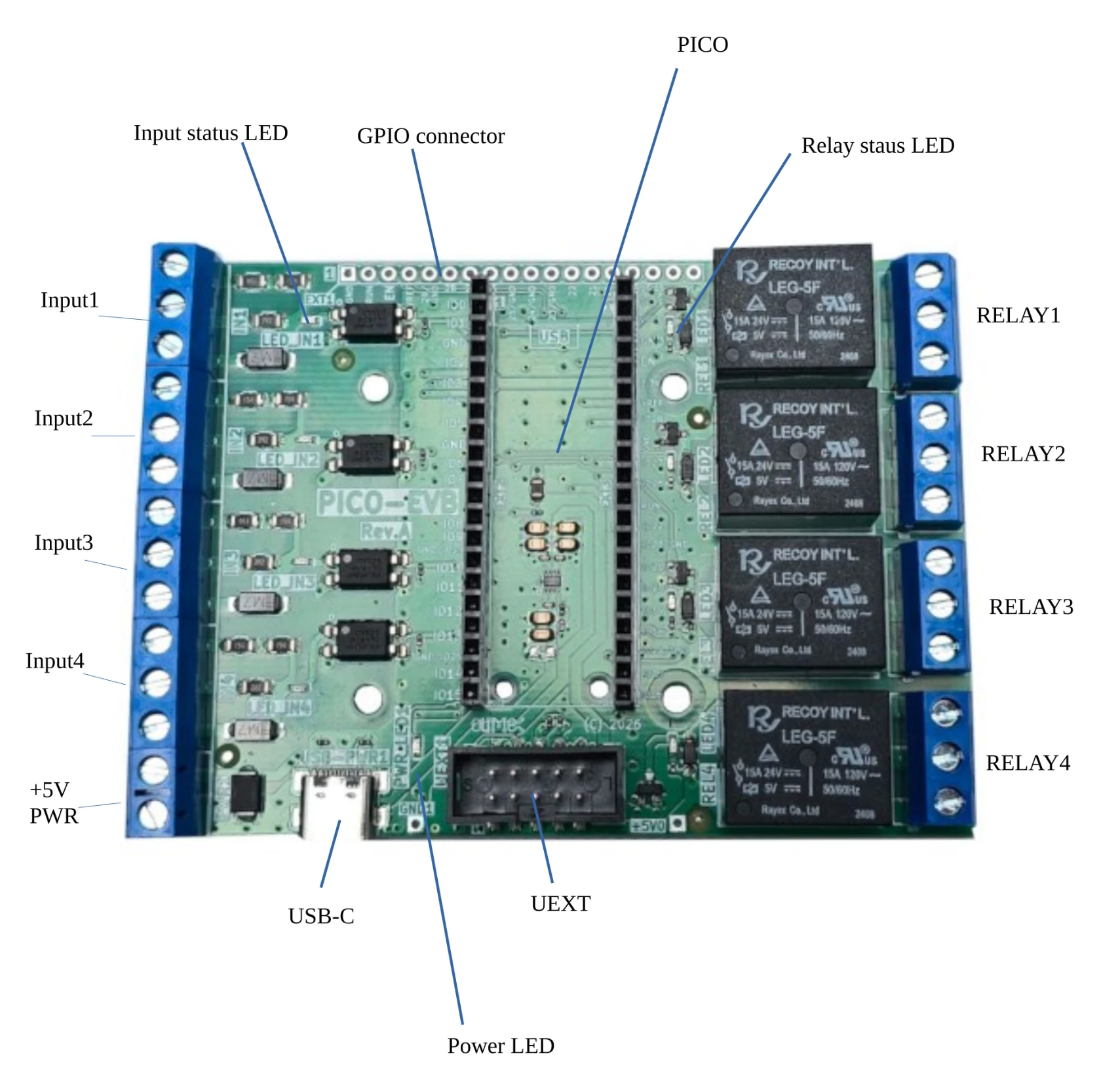

ตัวบอร์ดมีคอนเนกเตอร์แบบ Header 20 พิน จำนวน 2 ชุด สำหรับติดตั้งบอร์ดที่ใช้ Raspberry Pi Pico หรือบอร์ดที่เข้ากันได้ตามต้องการ พร้อม พอร์ต USB Type-C สำหรับจ่ายไฟและโปรแกรม, คอนเนกเตอร์ UEXT สำหรับขยายการเชื่อมต่อผ่าน I2C, UART และ SPI รวมถึง ไฟ LED แสดงสถานะของสัญญาณแรงดันไฟฟ้าสูงแต่ละช่องอีกด้วย

สเปคของ Olimex PICO-EVB :

รองรับบอร์ด
- Raspberry Pi Pico, Pico 2, Pico W, Pico 2 W
- Olimex RP2040-PICO30
USB – พอร์ต USB Type-C จำนวน 1 พอร์ต
อินพุต/เอาต์พุต (I/O)
- 4x รีเลย์รองรับโหลด 15V DC / 240V AC
- 4x อินพุตแบบแยกวงจรด้วยออปโตคัปเปลอร์ (Optoisolated) รองรับแรงดัน 3.3–30V DC หรือ 110–220V AC
- คอนเนกเตอร์ UEXT รองรับสัญญาณ I2C, UART และ SPI
- เฮดเดอร์ GPIO แบบ 18 พิน (ยังไม่บัดกรีติดตั้ง)
คุณสมบัติอื่น
- 4x ไฟ LED แสดงสถานะรีเลย์
- 4x ไฟ LED แสดงสถานะอินพุต
แหล่งจ่ายไฟ – ใช้ไฟ 5V ผ่านขั้วต่อสกรู (Screw Terminal), พอร์ต USB Type-C หรือพอร์ต Micro USB บนบอร์ด Raspberry Pi Pico
ขนาด – 100 × 70 มม.
ช่วงอุณหภูมิการทำงาน – -45°C ถึง +85°C

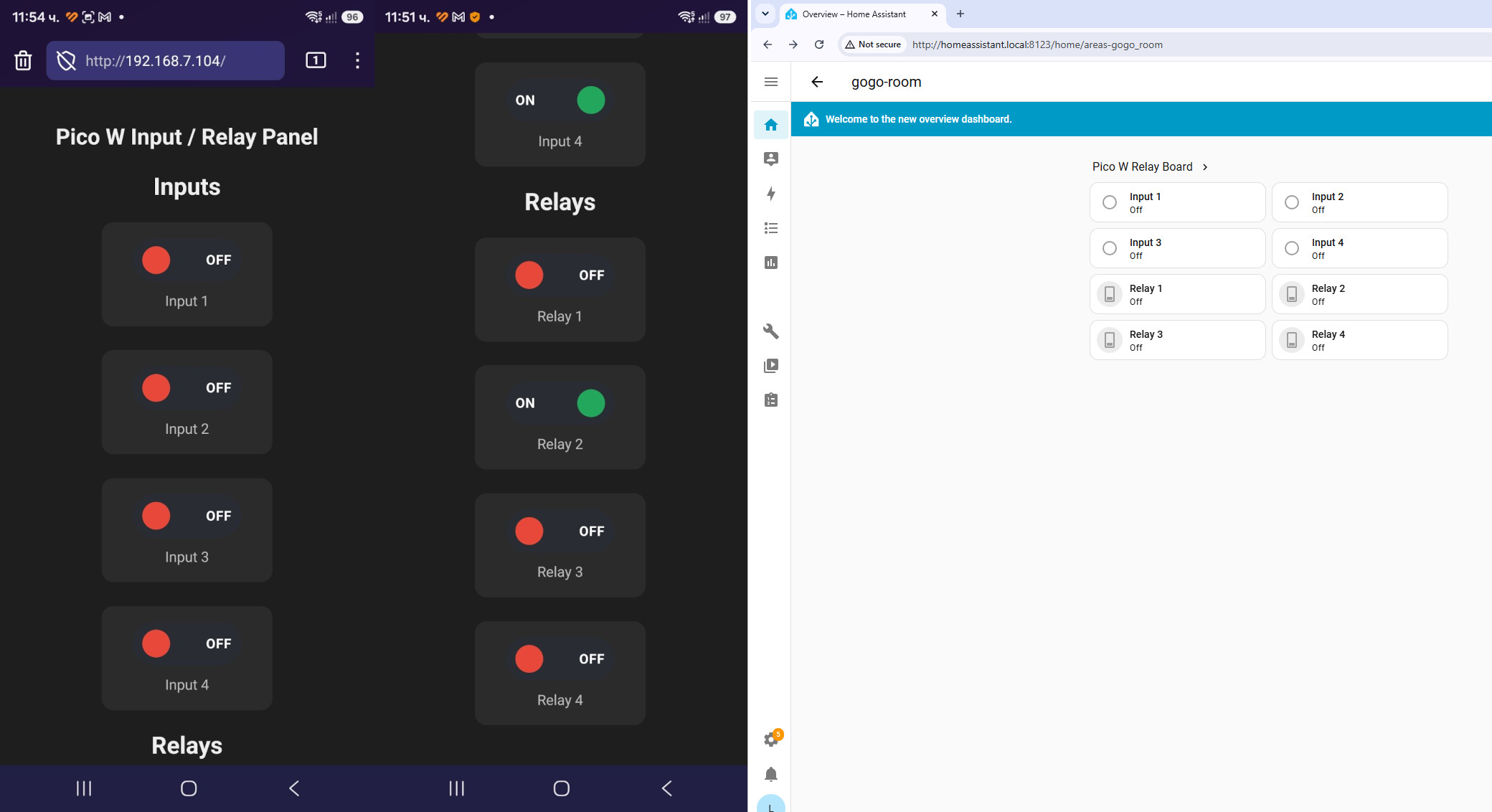

เช่นเดียวกับบอร์ดส่วนใหญ่ของ Olimex, PICO-EVB เป็นบอร์ดฮาร์ดแวร์โอเพ่นซอร์ส โดยบริษัทได้เผยแพร่ไฟล์ออกแบบฮาร์ดแวร์ KiCad บน GitHub นอกจากนี้รีโพซิทอรียังมีตัวอย่างโค้ด Arduino และ MicroPython ที่พร้อมใช้งานสำหรับอ่านสถานะอินพุตและควบคุมรีเลย์ ตัวอย่าง MicroPython ชุดหนึ่งทำงานเป็นเว็บเซิร์ฟเวอร์ ช่วยให้ผู้ใช้สามารถเข้าถึงหน้าควบคุมผ่านเว็บเบราว์เซอร์ เพื่อตรวจสอบสถานะของขาอินพุตและสั่งงานรีเลย์ได้จากระยะไกล นอกจากนี้ตามสไตล์ของ Olimex บริษัทได้จัดเตรียมไฟล์คอนฟิก YAML สำหรับเฟิร์มแวร์ ESPHome ไว้เรียบร้อย ทำให้สามารถนำบอร์ดไปใช้งานร่วมกับระบบอัตโนมัติ Home Assistant ได้ทันที

บอร์ด PICO-EVB ไม่ใช่บอร์ดสำหรับ Raspberry Pi Pico หรือ RP2040/RP2350 รุ่นแรกที่เพิ่มการรองรับรีเลย์ โดยก่อนหน้านี้มีบอร์ดลักษณะเดียวกันหลายรุ่น เช่น Waveshare RP2350-Relay-6CH ที่มาพร้อมรีเลย์ 6 ช่อง รองรับ RS485, รองรับ Pico HATs และใช้แหล่งจ่ายไฟ 7–36V DC รวมถึง8086 Consultancy PicoRelay8 ที่มาพร้อมรีเลย์ 8 ช่อง แต่บอร์ดที่รวมทั้ง รีเลย์และอินพุตแรงดันไฟฟ้าสูง ไว้ในตัวนั้นมีให้เลือกไม่มากนัก โดยหนึ่งในคู่แข่งคือ Piromoni Automation 2040 W ซึ่งมาพร้อมชุดคุณสมบัติที่แตกต่างออกไป

Olimex วางจำหน่ายบอร์ด PICO-EVB ผ่านร้านค้าออนไลน์ของบริษัทในราคาเพียง 14.95 ยูโร (~600฿) โดยผู้ใช้จะต้องจัดหาบอร์ด Raspberry Pi Pico ที่ต้องการใช้งานมาติดตั้งเพิ่มเติมเอง

แปลจากบทความ : Olimex PICO-EVB automation board adds high-voltage terminals to Raspberry Pi Pico family
