จอสัมผัสไร้สาย 7 นิ้ว พร้อมชิป ESP32-P4 รองรับ GUITION สำหรับ LVGL, เขียนโปรแกรมด้วย Arduino หรือ ESP-IDF

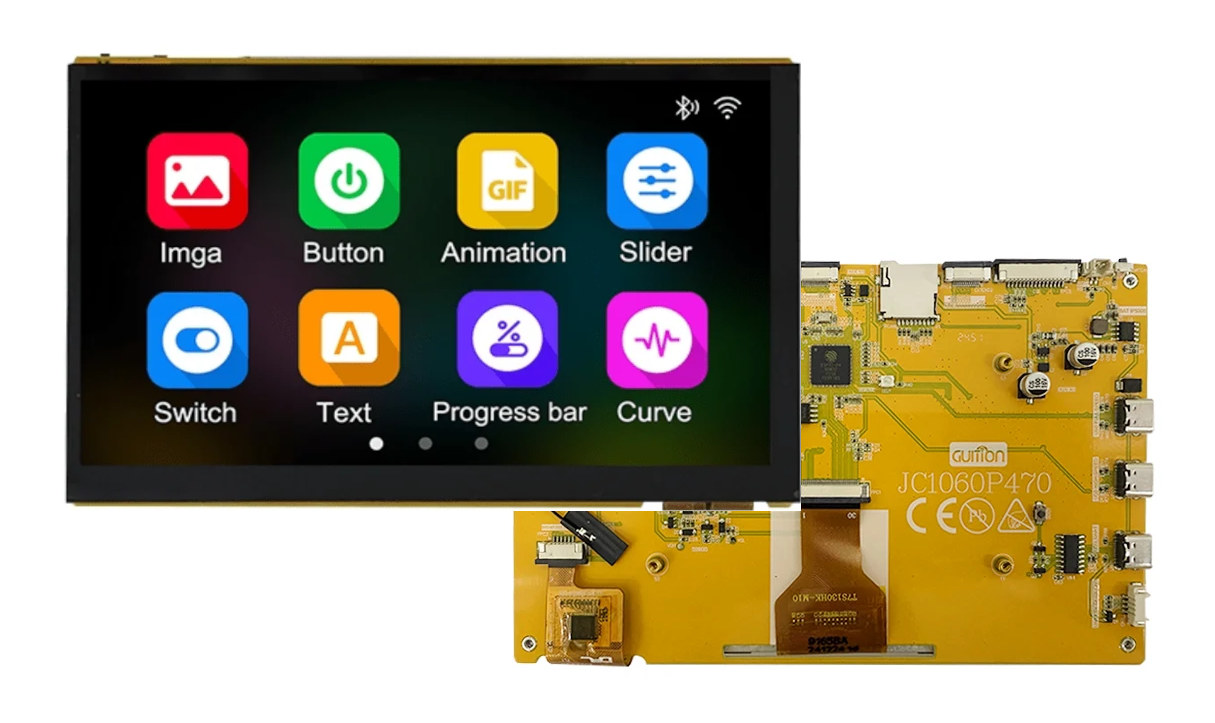

GUITION JC1060P470C เป็นบอร์ดที่ใช้ชิป ESP32-P4 พร้อมหน้าจอสัมผัสขนาด 7 นิ้วในตัว และมีโมดูล ESP32-C6 ที่รองรับ WiFi 6 และ Bluetooth 5 เพื่อเชื่อมต่อแบบไร้สาย หน้าจอนี้ยังมาพร้อมกับช่องเสียบ microSD สำหรับจัดเก็บข้อมูล, คอนเนกเตอร์ MIPI CSI สำหรับต่อกล้อง, พอร์ต USB-C หลายพอร์ต และคอนเนกเตอร์ FPC สองชุดสำหรับขยาย GPIO

จอสัมผัสไร้สายเป็นเวอร์ชันที่รวมอุปกรณ์มากขึ้นจากบอร์ด ESP32-P4-Function-EV-Board ที่เหมาะสำหรับแอปพลิเคชันด้าน HMI (Human-Machine Interface) และยังรองรับเครื่องมือออนไลน์ GUITION Designer ที่ใช้ในการออกแบบ GUI ด้วยไลบรารี LVGL

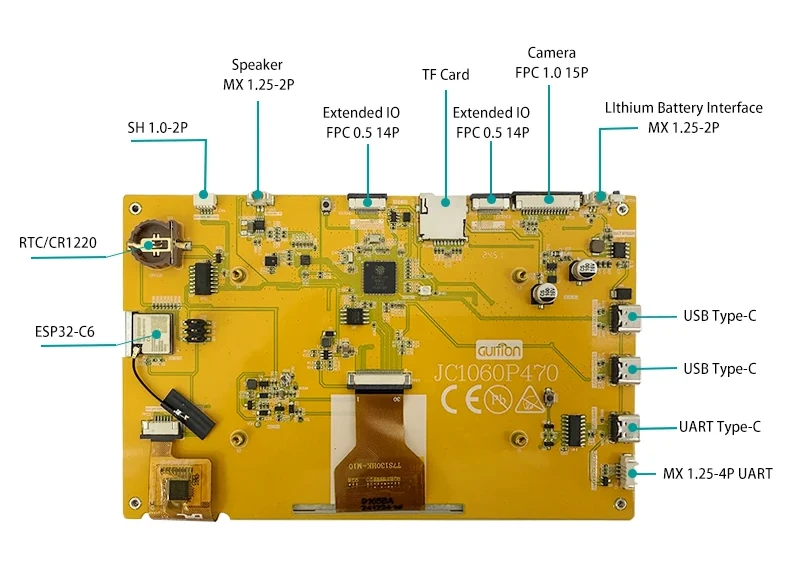

สเปค GUITION JC1060P470C:

• ไมโครคอนโทรลเลอร์ – Espressif Systems ESP32-P4
  • CPU
    • Dual-core RISC-V HP (High-performance) CPU @ สูงสุด 400 MHz พร้อมชุดคำสั่ง AI และ FPU แบบ single-precision, มี SRAM บนชิปขนาด 768KB
    • Single-RISC-V LP (Low-power) MCU core @ สูงสุด 40 MHz พร้อม TCM RAM ขนาด 8KB
  • ที่เก็บข้อมูล – HP L2MEM 768 KB, LP SRAM 32 KB, TCM 8 KB
  • ROM – HP ROM 128 KB, LP ROM 16 KB
  • GPU – 2D Pixel Processing Accelerator (PPA)
  • VPU – H.264 and JPEG codecs support
• ที่เก็บข้อมูล
  • SPI flash 16 MB
  • MicroSD card slot
• อินเทอร์เฟซหน้าจอ – หน้าจอ IPS ขนาด 7 นิ้วแบบสัมผัส (capacitive) ความละเอียด 1024 x 600 พิกเซล รองรับสี 16.7 ล้านสี (หมายเหตุ: มีรุ่น JC1060P470N ที่ไม่มีฟังก์ชันสัมผัส)
• อินเทอร์เฟซกล้อง – คอนเนกเตอร์ MIPI CSI แบบ FPC 15 พิน
• ระบบเสียง – คอนเนกเตอร์ลำโพงแบบ 2 พิน
• การเชื่อมต่อไร้สาย – โมดูล ESP32-C6-MINI-1U รองรับ WiFi 6 และ Bluetooth 5 พร้อมเสาอากาศภายนอก
• USB – 3x พอร์ต USB Type-C รวมถึงพอร์ตสำหรับดีบัก
• การดีบัก
  • คอนเนกเตอร์ USB-UART Type-C
  • คอนเนกเตอร์ UART แบบ 4 พิน ขนาด 1.25 นิ้ว
• การขยาย – 2x คอนเนกเตอร์ FPC 14 พิน
• อื่นๆ – RTC พร้อมถาดใส่แบตเตอรี่ CR1220
• แหล่งจ่ายไฟ
  • 5V ผ่านพอร์ต USB-C
  • คอนเนกเตอร์แบตเตอรี่ลิเทียมแบบ 2 พิน
  • การใช้พลังงาน – ประมาณ 600mA
• ขนาด – 164.9 x 104 มม.
• น้ำหนัก – 260 กรัม
• ช่วงอุณหภูมิ – ระหว่างทำงาน: -20 ถึง +70°C, ไม่ได้ใช้งาน: -30 ถึง +80°C

บริษัทได้ระบุว่าไดรเวอร์ของหน้าจอ (JD9165) และ หน้าจอสัมผัส (GT911) สามารถพบได้ใน GitHub ของโปรเจกต์ ESP IoT Solution พร้อมทั้งยังได้แชร์ไฟล์ ZIP ที่รวมคู่มือผู้ใช้, ไฟล์ PDF ของผังวงจร (schematic), ข้อมูล datasheets และตัวอย่างโค้ดสำหรับทั้งเฟรมเวิร์ก ESP-IDF และ Arduino IDE

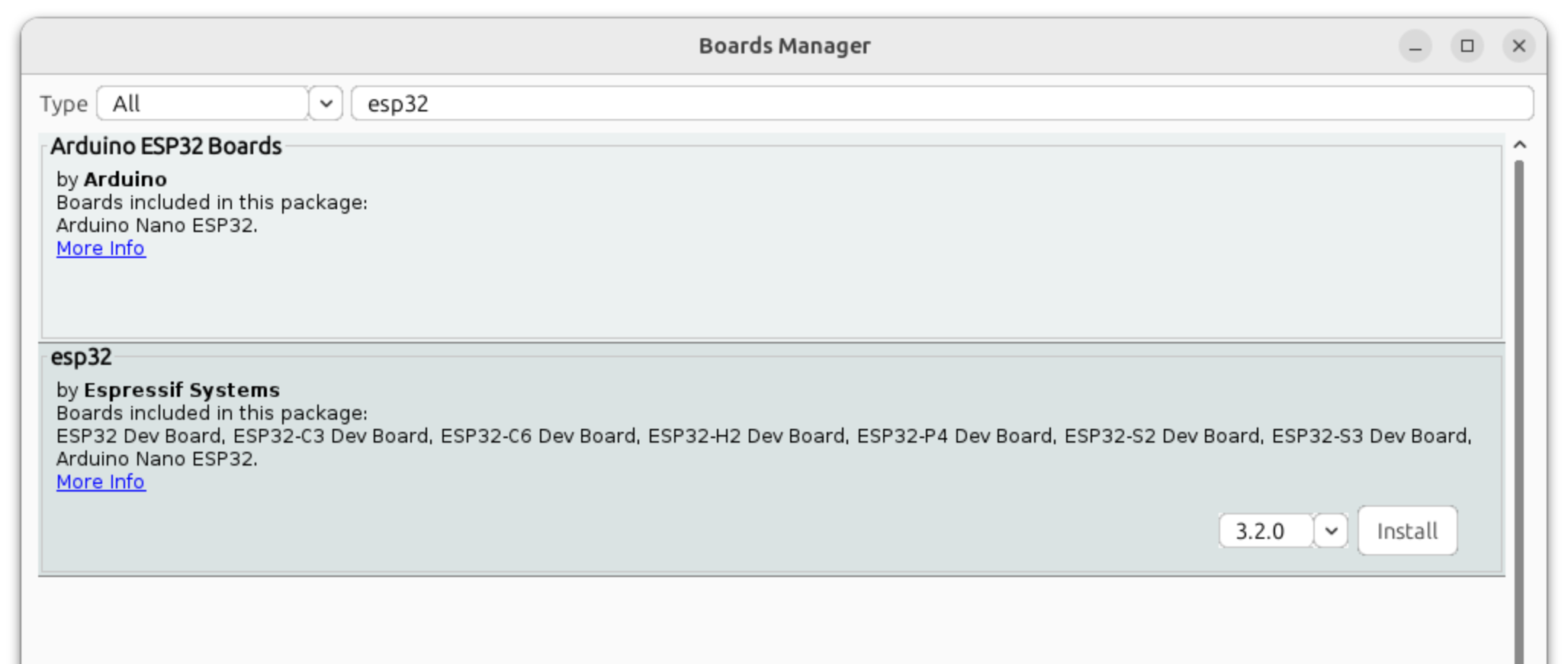

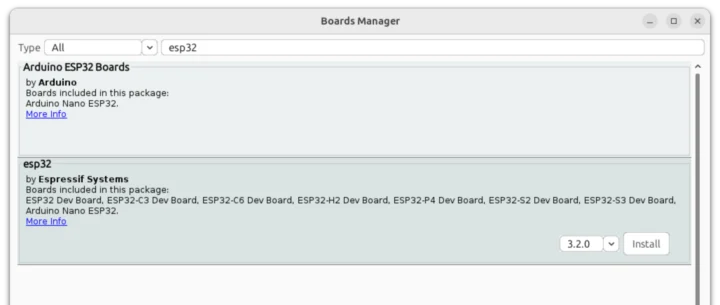

การรองรับ ESP-IDF นั้นถือว่าเป็นไปตามคาด แต่สิ่งที่น่าแปลกใจกว่าคือการรองรับ Arduino เนื่องจากการรองรับ ESP32-P4 ใน Arduino ESP32 ยังอยู่ระหว่างการพัฒนา โดยเฉพาะฟีเจอร์อย่าง MIPI DSI และ CSI ที่ยังไม่รองรับในตอนนี้ อย่างไรก็ตาม มีตัวอย่างโค้ดให้มากมายในโฟลเดอร์ Demo_IDF ส่วนสเก็ตช์สำหรับ Arduino นั้นใช้ชื่อว่า “esp32p4_arduino_mipi-dsi_lvgl.ino” ซึ่งแสดงให้เห็นว่าหน้าจอสามารถใช้งานได้ และมีการใช้ไลบรารี LVGL สำหรับสร้างอินเทอร์เฟซผู้ใช้, มีแพ็กเกจบอร์ด “esp32” แยกต่างหากที่จัดทำโดย Espressif Systems สำหรับบอร์ด ESP32-P4 Dev Board และบอร์ดอื่น ๆ อีกไม่กี่รุ่น ซึ่งเป็นแพ็กเกจที่ใช้ในกรณีนี้นั่นเอง

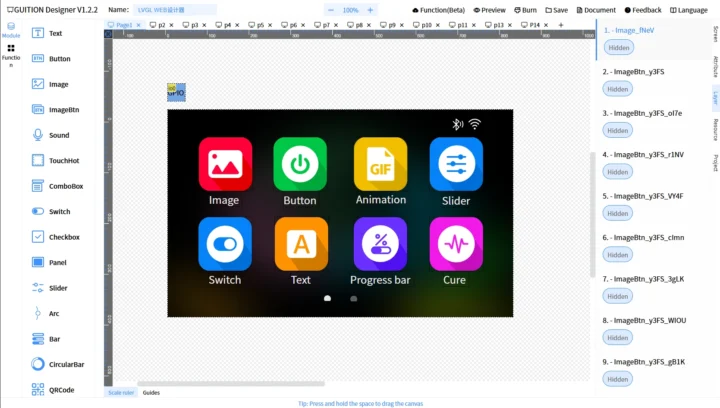

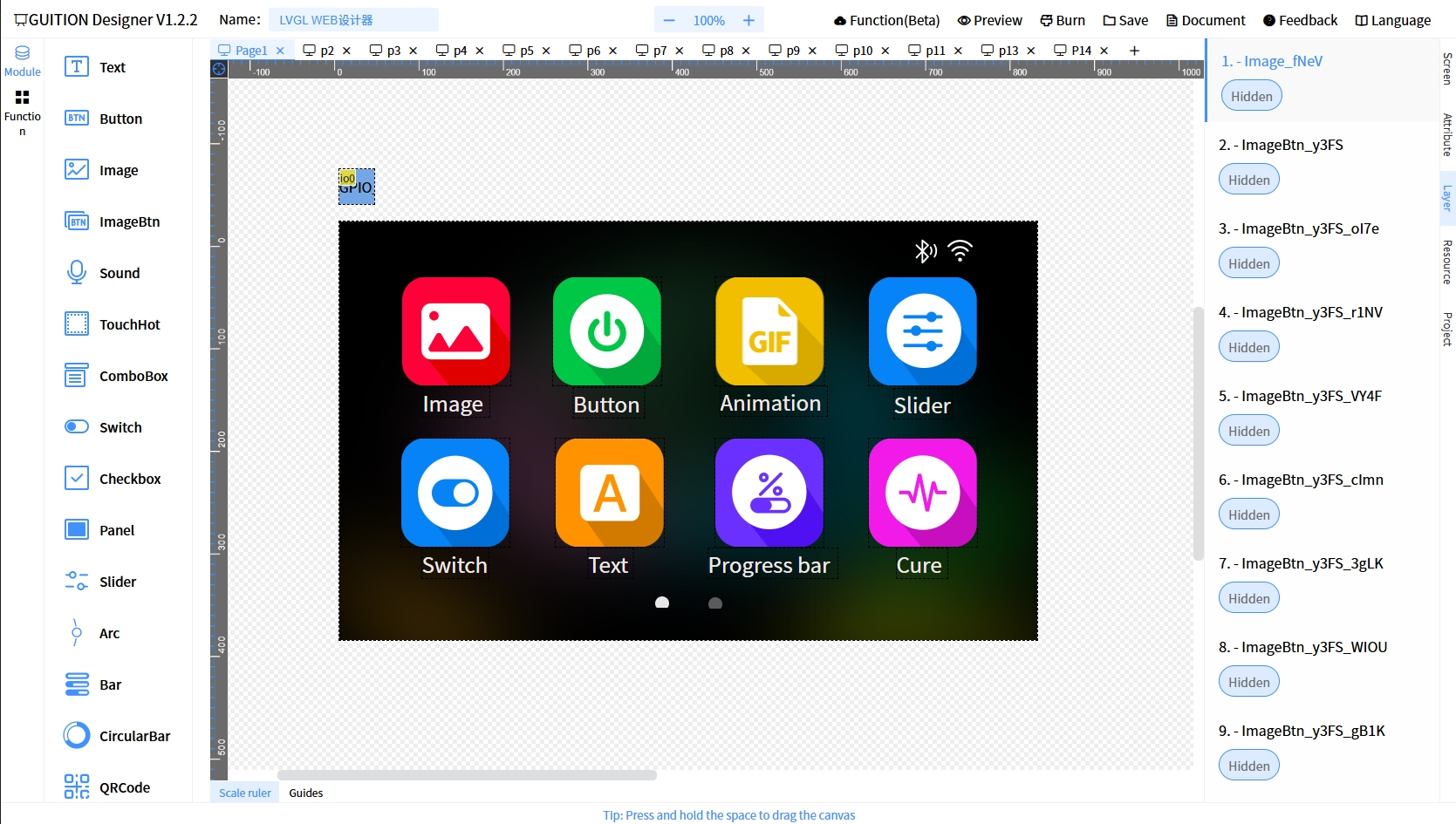

ก่อนหน้านี้เราไม่เคยได้ยินชื่อ GUITION, แต่ GUITION Designer เป็นเครื่องมือออกแบบ GUI ด้วยไลบรารี LVGL แบบเว็บเบราว์เซอร์ที่พัฒนาขึ้นในประเทศจีน และเป็นทางเลือกหนึ่งของ SquareLine Studio ที่รองรับ Windows, Linux และ macOS, คู่มือหรือเอกสารจะมีแค่ภาษาจีนเท่านั้น แต่จากที่เข้าใจคือ GUITION Designer ให้ใช้งานได้ฟรี โดยทางบริษัททำรายได้จากการขายจอแสดงผลแทนการขายไลเซนส์ซอฟต์แวร์

GUITION JC1060P470C จอสัมผัสขนาด 7 นิ้ว ที่ใช้ชิป ESP32-P4 วางจำหน่ายบน AliExpress ราคา $37 (~1,200฿) และยังมีรุ่นหน้าจอขนาด 10 นิ้ว ที่ใช้ ESP32-P4 เช่นกัน (รุ่น JC8012P4A1C) จำหน่ายในราคา $43.75 (~1,400฿).

แปลจากบทความภาษาอังกฤษ : 7-inch ESP32-P4 wireless touchscreen display supports GUITION Designer for LVGL, Arduino and ESP-IDF programming
