YuzukiNeko – บอร์ด SBC ขนาดเท่า Raspberry Pi Pico ที่รองรับ Linux และใช้ Allwinner F101 RISC-V

YuzukiHD เปิดตัวฮาร์ดแวร์ SBC แบบโอเพนซอร์สสำหรับ Linux อีกหนึ่งรุ่นในชื่อ YuzukiNeko ซึ่งเป็นคอมพิวเตอร์บอร์ดเดี่ยว (SBC) ขนาดใกล้เคียงกับ Raspberry Pi Pico โดยใช้ SoC รุ่นใหม่จาก Allwinner คือ F101 ซึ่งเป็นชิปสถาปัตยกรรม RISC-V

โปรเซสเซอร์ Allwinner F101 มาพร้อม CPU T-Head C907 RISC-V แบบคอร์เดียว ความเร็วสูงสุด 1.008 GHz, หน่วยความจำ PSRAM ขนาด 8MB หรือ 16MB และรองรับอินเทอร์เฟซจอแสดงผลหลายรูปแบบ เช่น MIPI DSI, RGB 24-bit และ LVDS

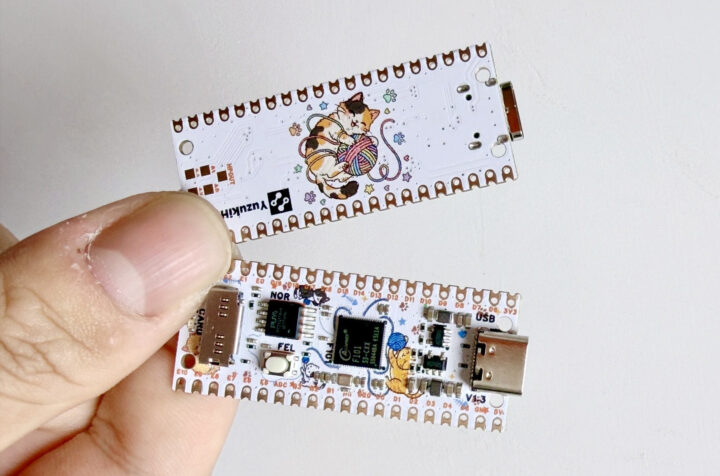

ตัวบอร์ด YuzukiNeko ประกอบด้วย SoC F101, SPI NOR Flash, ช่องใส่ microSD, พอร์ต USB-C และขั้วต่อ GPIO headers แบบ 20 พินจำนวน 2 ชุด

สเปคของ YuzukiNeko:

• SoC – Allwinner F101
  • CPU – T-head C907 RISC-V core สูงสุด 1.008 GHz
  • หน่วยความจำ – PSRAM 8MB หรือ 16MB @ 252 MHz
  • แพ็กเกจ – QFN-68
• สตอเรจ
  • NOR Flash ขนาด 128 Mbit รุ่น PY25Q128HA-SUH-IT
  • ช่องใส่ MicroSD card
• USB – พอร์ต USB Type-C สำหรับรับส่งข้อมูล จ่ายไฟ และโปรแกรมบอร์ด
• การขยาย
  • 2x Header แบบ 20 พินรองรับ GPIO, ADC, 5V, 3.3V และ GND
  • 5x Pad สำหรับ HP Out (เอาต์พุตลำโพงแบบอะนาล็อก) และ GPIO อีก 4 ขา
• อื่น ๆ – ปุ่ม FEL และไฟ LED แสดงสถานะพลังงาน
• แหล่งจ่ายไฟ – 5V ผ่าน USB-C
• ขนาด – ประมาณ 51 × 21 มม.

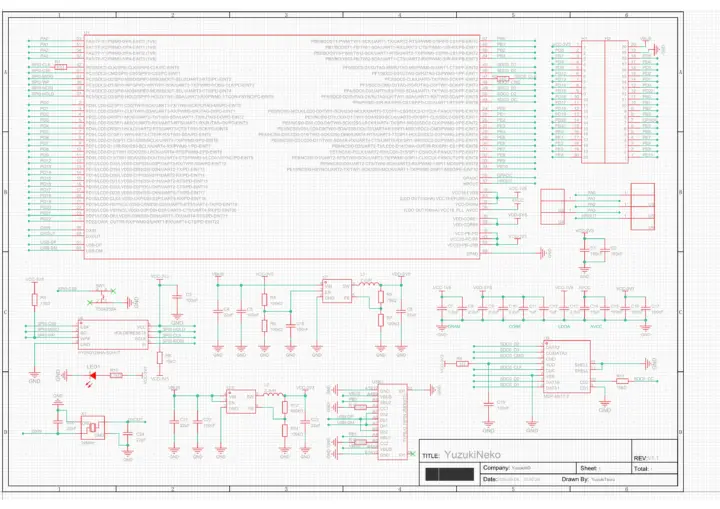

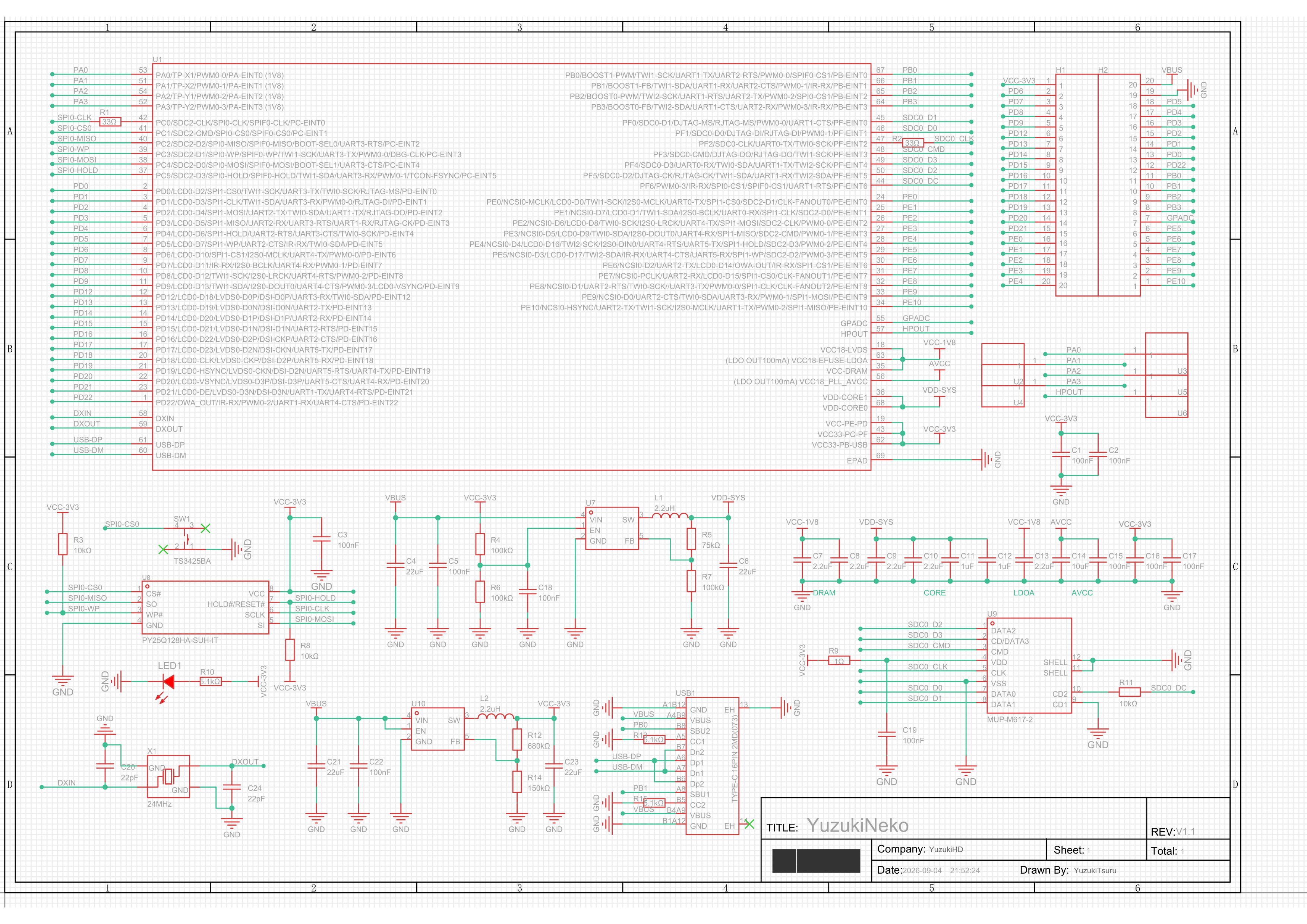

YuzukiHD เปิดเผย วงจร Schematics, PCB Layout ของ EasyEDA, Gerber, ไฟล์ 3D STEP, BoM และทรัพยากรด้านฮาร์ดแวร์อื่น ๆ ไว้บน GitHub ส่วน Linux source code ที่พัฒนาต่อยอดจาก mainline (Linux 7.2) รวมถึง Buildroot อยู่ใน repository แยกกัน นอกจากนี้ทั้งบอร์ดและชิป Allwinner F101 ยังรองรับ Zephyr RTOS อีกด้วย

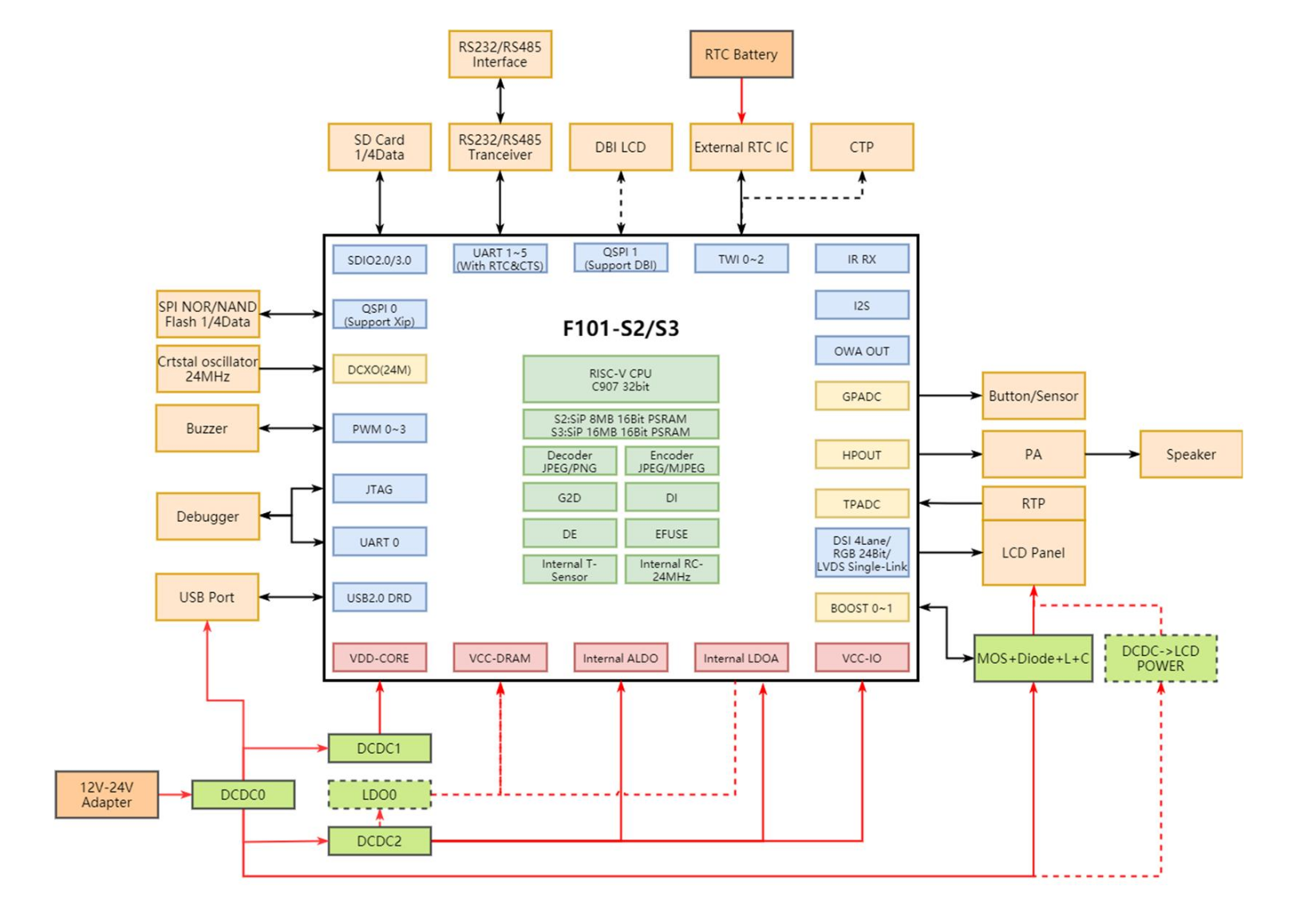

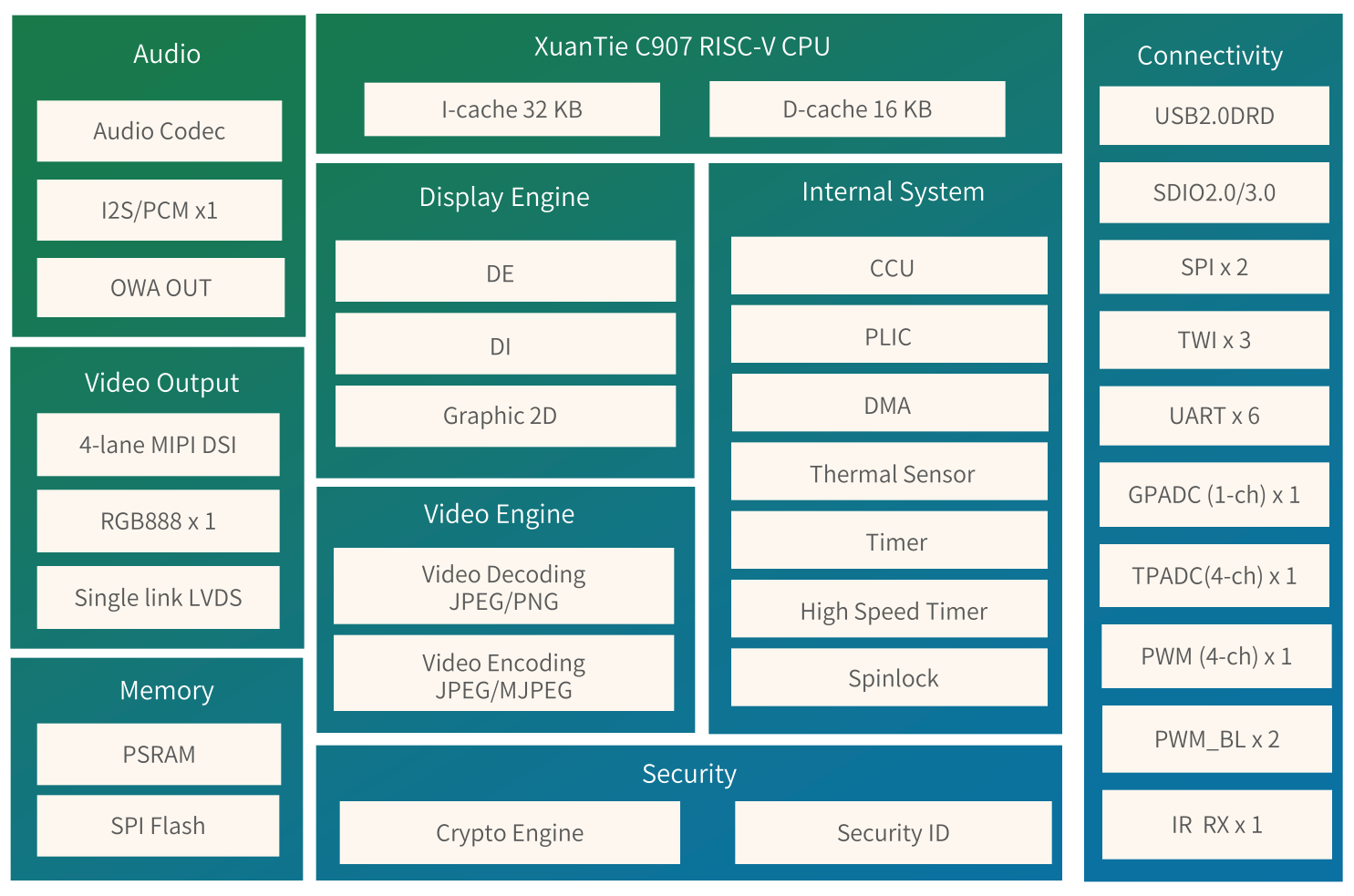

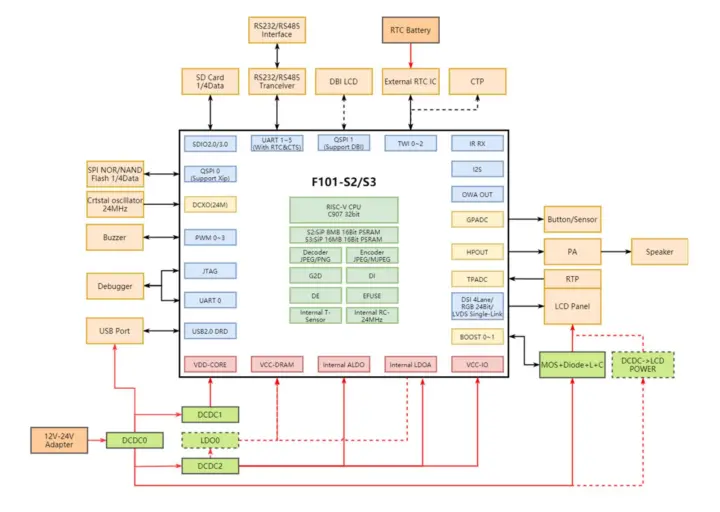

มีการเผยแพร่ Product Brief ของ Allwinner F101 “Smart Control and Display Processor” บนเว็บไซต์ Whycan ซึ่งทำให้มีข้อมูลเกี่ยวกับ F101 เพิ่มเติม รวมถึงแผนผังบล็อกไดอะแกรมและรายละเอียดทางเทคนิค

สเปคของ Allwinner F101 :

• CPU – T-Head XuanTie C907 RISC-V CPU @ 1.008 GHz พร้อม  32 KB I-cache + 16 KB D-cache
• Display Engine
  • Allwinner Awonder1.1 Lite สำหรับประมวลผลภาพหลังการเรนเดอร์
  • De-interlace (DI) องรับสูงสุด 720p @ 60fps
  • G2D Hardware Accelerator รองรับการหมุนภาพ (Rotate) และการผสมภาพ (Mixer) รวมถึงฟังก์ชันอื่น ๆ
• Video engine
  • Image decoding
    • JPEG สูงสุด 16,384 × 16,384 พิกเซล
    • PNG สูงสุด 2,048 × 2,048 พิกเซล
  • Video encoding
    • JPEG/MJPEG up to 720p @ 30fps
    • ความละเอียดสูงสุด: 8192×8192
• หน่วยความ่จำ
  • F101S2-XXX – PSRAM 8MB แบบ 16-bit (SiP)
  • F101S3-XXX – PSRAM 16MB แบบ 16-bit (SiP)
• สตอเรจ – อินเทอร์เฟซ SPI Flash
• Video Output
  • RGB888 สูงสุด 1280×720 @ 60fps
  • Single-link LVDS  สูงสุด 1366×768 @ 60fps
  • 4-lane MIPI DSI สูงสุด 1280×800 @ 60fps
• Audio
  • DAC
  • Analog audio – HPOUT
  • Digital audio – I2S/PCM, OWA OUT
• USB – USB 2.0 DRD
• Peripheral อื่น ๆ
  • SDIO2.0/3.0
  • 2x SPI, 6x UART, 3x TWI  (I2C)
  • 4-ch PWM, 2x PWM_BL, IR_RX
  • 1-ch GPADC, 4-ch TPADC
• ความปลอดภัย – หน่วยความจำ eFuse ในตัวขนาด 512 บิต
• แพ็คเกจ – QFN68, 7 x 7 มม.

ตอนนี้ YuzukiNeko ยังไม่มีวางจำหน่ายอย่างเป็นทางการ แต่มีความเป็นไปได้ว่าจะเปิดขายในเร็ว ๆ นี้ ก่อนหน้านี้ฮาร์ดแวร์โอเพนซอร์สจาก YuzukiHD รุ่นอื่น ๆ เช่น Avaota A1 และ Yuzuki Chameleon ก็เคยถูกนำออกมาจำหน่ายทางออนไลน์ สมาชิกคนหนึ่งในกระทู้ฟอรัม Whycan ระบุว่า Allwinner F101 มีราคา 18 หยวน (~90฿) ซึ่งอาจหมายความว่าบอร์ด YuzukiNeko หรือดีไซน์ที่คล้ายกัน อาจขายได้ในราคาต่ำกว่า $10 (~330฿)
