M5Stack Tab5 : ชุดพัฒนา IoT ที่ใช้ชิป ESP32-P4 มาพร้อมหน้าจอสัมผัส 5 นิ้วและกล้องหน้า

M5Stack Tab5 อาจดูเหมือนแท็บเล็ตขนาดเล็ก แต่แท้จริงแล้วเป็นชุดพัฒนา IoT ที่ใช้ชิป ESP32-P4 มาพร้อมหน้าจอสัมผัสขนาด 5 นิ้ว, กล้องหน้า 2 ล้านพิกเซล, โมดูลไร้สายที่รองรับ WiFi 6, Bluetooth และ 802.15.4 (เช่น Zigbee หรือ Thread) รวมถึงมีอินเทอร์เฟซหลากหลายให้ใช้งาน

อินเทอร์เฟซที่มีใน Tab5 ได้แก่ พอร์ต USB Type-A และ Type-C, อินเทอร์เฟซ RS485, แผง STAMP สำหรับเชื่อมต่อโมดูล LTE Cat M/NB-IoT หรือ LoRaWAN และคอนเนกเตอร์สำหรับขยายเพิ่มเติม เช่น โมดูล Grove, header M5Bus แบบ 30 พิน และคอนเนกเตอร์ GPIO_EXT นอกจากนี้ Tab5 ยังมาพร้อมลำโพงในตัวและไมโครโฟนคู่แบบ array และชุดพัฒนา ESP32-P4 นี้ใช้พลังงานจากแบตเตอรี่แบบถอดเปลี่ยนได้ที่รองรับการชาร์จไฟ

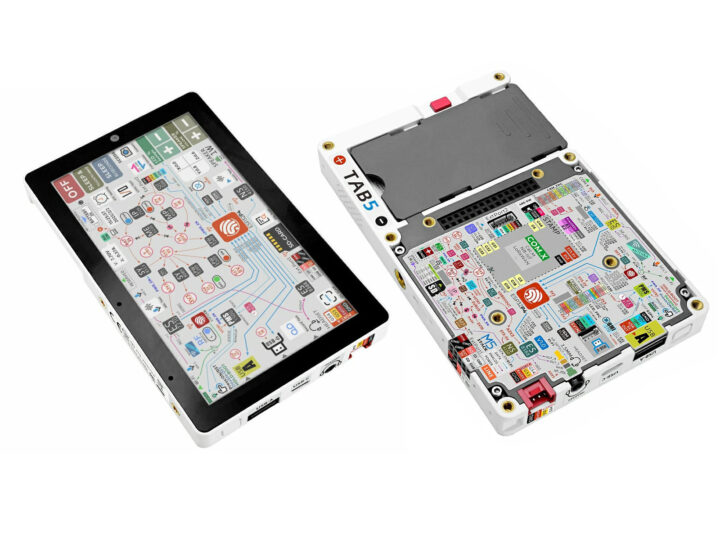

M5Stack Tab5

สเปคของ M5Stack Tab5:

  • ไมโครคอนโทรลเลอร์ – Espressif Systems ESP32-P4NRW32
    • CPU
      • Dual-core 32-bit RISC-V HP (High-performance) CPU @ สูงสุด 400 MHz พร้อมชุดคำสั่ง AI และ single-precision FPU
      • Single-RISC-V LP (Low-power) MCU core @ สูงสุด 40 MHz พร้อมหน่วยความจำ RAM TCM 8KB แบบ zero-wait
    • หน่วยความจำ
      • L2MEM แบบ HP 768 KB  (สำหรับ dual-core CPU), LP SRA 32 KBM, TCM 8 KB  (สำหรับ LP MCU core)
      • PSRAM 32MB
    • ที่เก็บข้อมูล – ROM แบบ HP ขนาด 128 KB, ROM แบบ LP ขนาด 16 KB
    • GPU – 2D Pixel Processing Accelerator (PPA)
    • VPU – รองรับการถอดรหัสวิดีโอ H.264 และ JPEG
  • ที่เก็บข้อมูล
    • flash 16MB
    • MicroSD card slot
  • หน้าจอแสดงผล – หน้าจอ IPS TFT ขนาด 5 นิ้ว ความละเอียด 1280×720 พิกเซล พร้อมคอนโทรลเลอร์สัมผัส GT911 แบบมัลติทัช (I²C)
  • กล้อง – กล้อง SC2356 ความละเอียด 2MP (1600×1200) แบบ MIPI CSI
  • ระบบเสียง
    • ชิปแปลงสัญญาณเสียง ES8388, ชิปป้องกันเสียงสะท้อนและตัดเสียงรบกวน ES7210 (AEC front-end)
    • ไมโครโฟนคู่แบบ array พร้อมฟังก์ชัน AEC
    • ลำโพง NS4150B ขนาด 1 วัตต์ (8 Ω)
    • ช่องเสียบหูฟัง 3.5 มม.
  • Wireless
    • โมดูล ESP32-C6-MINI-1U รองรับ WiFi 6, Bluetooth 5 และ 802.15.4 (Zigbee/Thread/Matter) พร้อมสายอากาศภายนอก
    • STAMP pad สำหรับเชื่อมต่อโมดูล LTE Cat.M, NB-IoT หรือ LoRaWAN
    • สายอากาศ – สายอากาศภายในแบบ 3D และพอร์ตสายอากาศภายนอกแบบ MMCX
  • USB – พอร์ต USB Type-A แบบ host, พอร์ต USB 2.0 Type-C แบบ OTG
  • Serial – อินเทอร์เฟซ RS485 ผ่านชิปแปลง SIT3088 รองรับความเร็วสูงสุด 14Mbps และต้านทานปลายสาย 120 Ω แบบสวิตช์ได้
  • เซนเซอร์– 6-axis BMI270 accel + gyro พร้อมการปลุกด้วยอินเทอร์รัพท์
  • การขยาย
    • คอนเนกเตอร์ Grove แบบ 4 พิน
    • คอนเนกเตอร์ M5BUS แบบ 30 พิน
    • GPIO_EXT header
  • อื่น ๆ
    • ปุ่ม Reset และ Boot
    • RX8130CE real-time clock (RTC) พร้อมการปลุกด้วยอินเทอร์รัพท์
  • การจัดการพลังงาน
    • รองรับการชาร์จผ่านพอร์ต USB-C (5V)
    • ใช้แบตเตอรี่ Li-ion แบบถอดได้ 2 เซลล์ (2S) รุ่น NP-F550 ความจุ 2000 mAh (14.8 Wh)
    • ควบคุมการชาร์จด้วยชิป IP2326
    • ชิป INA226 สำหรับตรวจวัดกระแสและแรงดันไฟฟ้าบัส
  • ขนาดและน้ำหนัก
    • Tab5 – 128.0 x 80.0 x 12.0 มม. | 124 กรัม
    • Tab5 Kit – 128.0 × 80.0 × 26.7 มม. | 277.4 กรัม

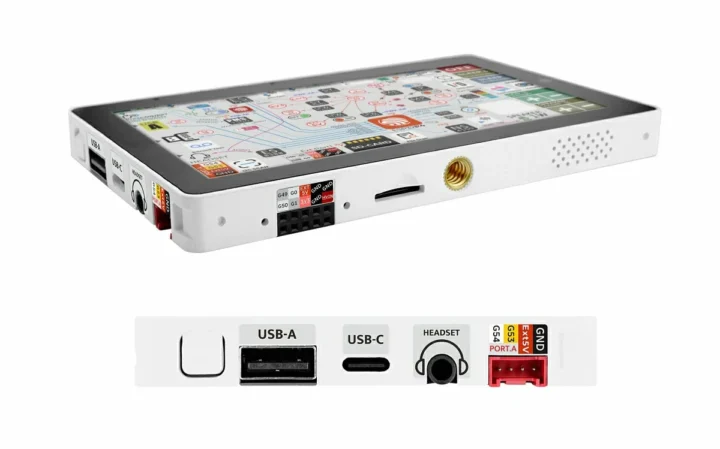

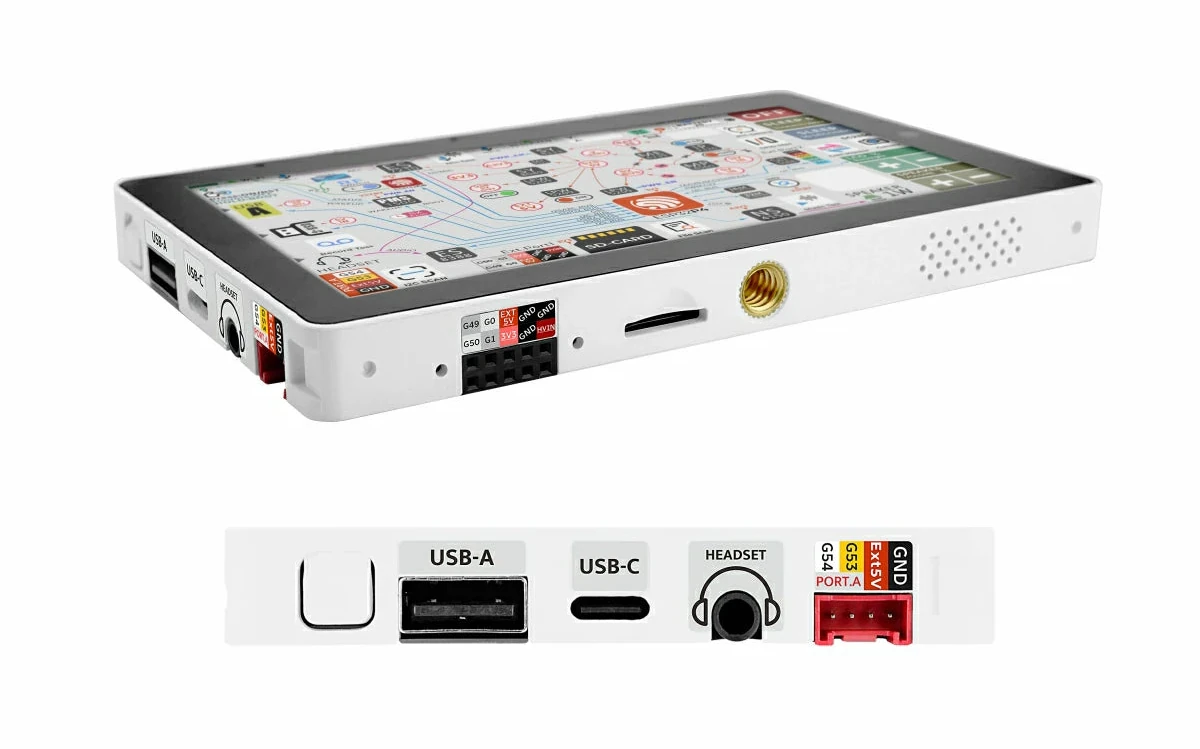

ESP32-P4 tablet M5Stack Tab5 ports

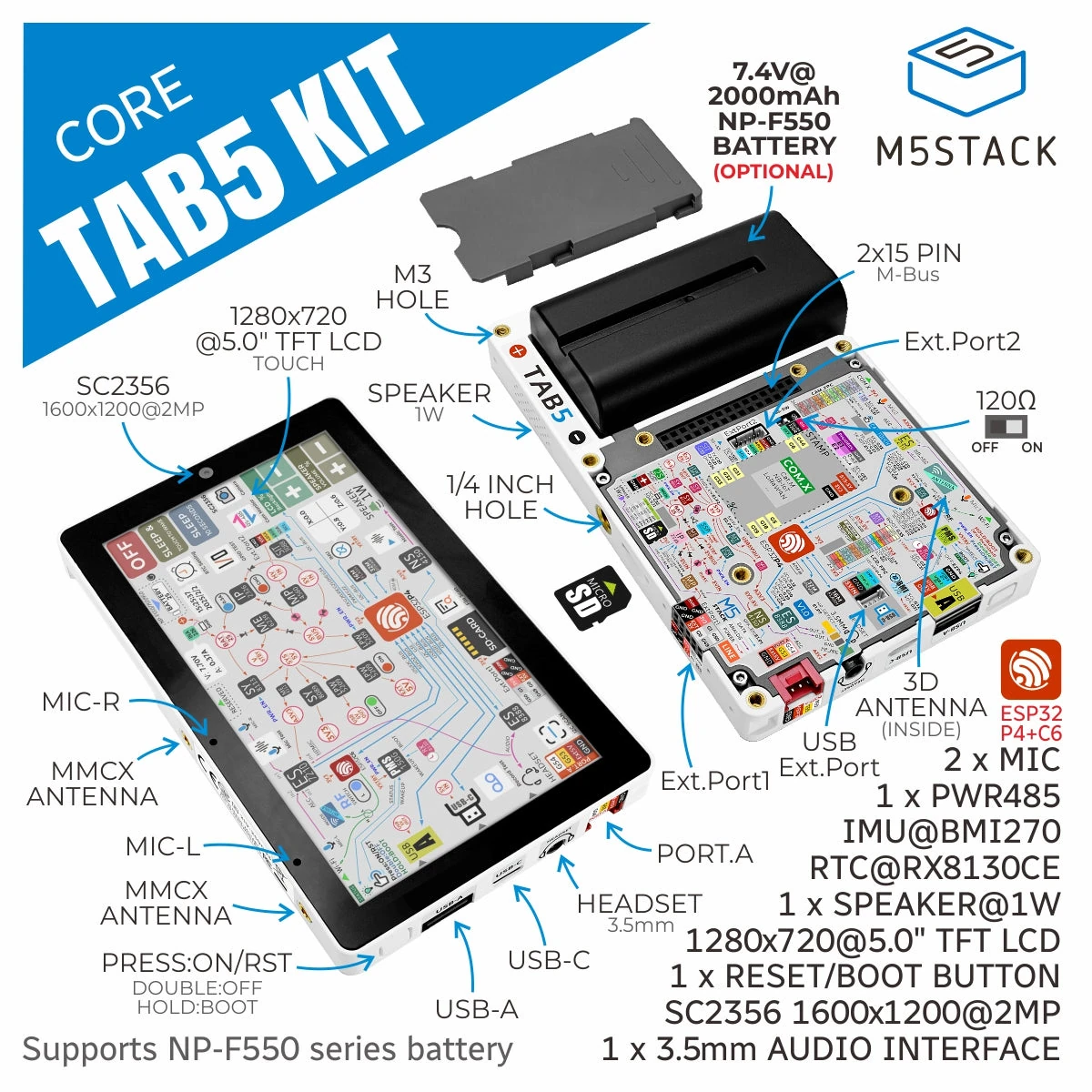

จากสเปคข้างต้น จะเห็นได้ว่าชุดพัฒนานี้มีให้เลือก 2 รุ่น ได้แก่ รุ่น Tab5 Kit ที่มาพร้อมแบตเตอรี่ลิเธียมไอออนแบบถอดได้ 2 เซลล์ (2S NP-F550) ในตัว และรุ่น Tab5 มาตรฐาน ที่ต้องใช้พลังงานจากภายนอกหรือซื้อแบตเตอรี่มาแยกต่างหาก

M5Stack ระบุเฉพาะการพัฒนาด้วย ESP-IDF Framework เท่านั้น และไม่มีการกล่าวถึงการรองรับ Arduino เหมือนกับ GUITION JC1060P470C บอร์ดที่ใช้ชิป ESP32-P4 พร้อมหน้าจอสัมผัสขนาด ที่เราได้นำเสนอไปเมื่อต้นสัปดาห์นี้, Tab5 มาพร้อมกับเดโม GUI ที่น่าสนใจซึ่งติดตั้งมาเรียบร้อยแล้ว โดยสามารถเข้าถึงฟีเจอร์ทั้งหมดของอุปกรณ์ (ชมวิดีโอได้ที่ท้ายบทความ) และซอร์สโค้ดของเดโมนี้สามารถดูได้บน GitHub, ที่เว็บไซต์เอกสารของ M5Stack มีข้อมูลเพิ่มเติมเกี่ยวกับฮาร์ดแวร์และเฟิร์มแวร์อย่างละเอียดอีกด้วย

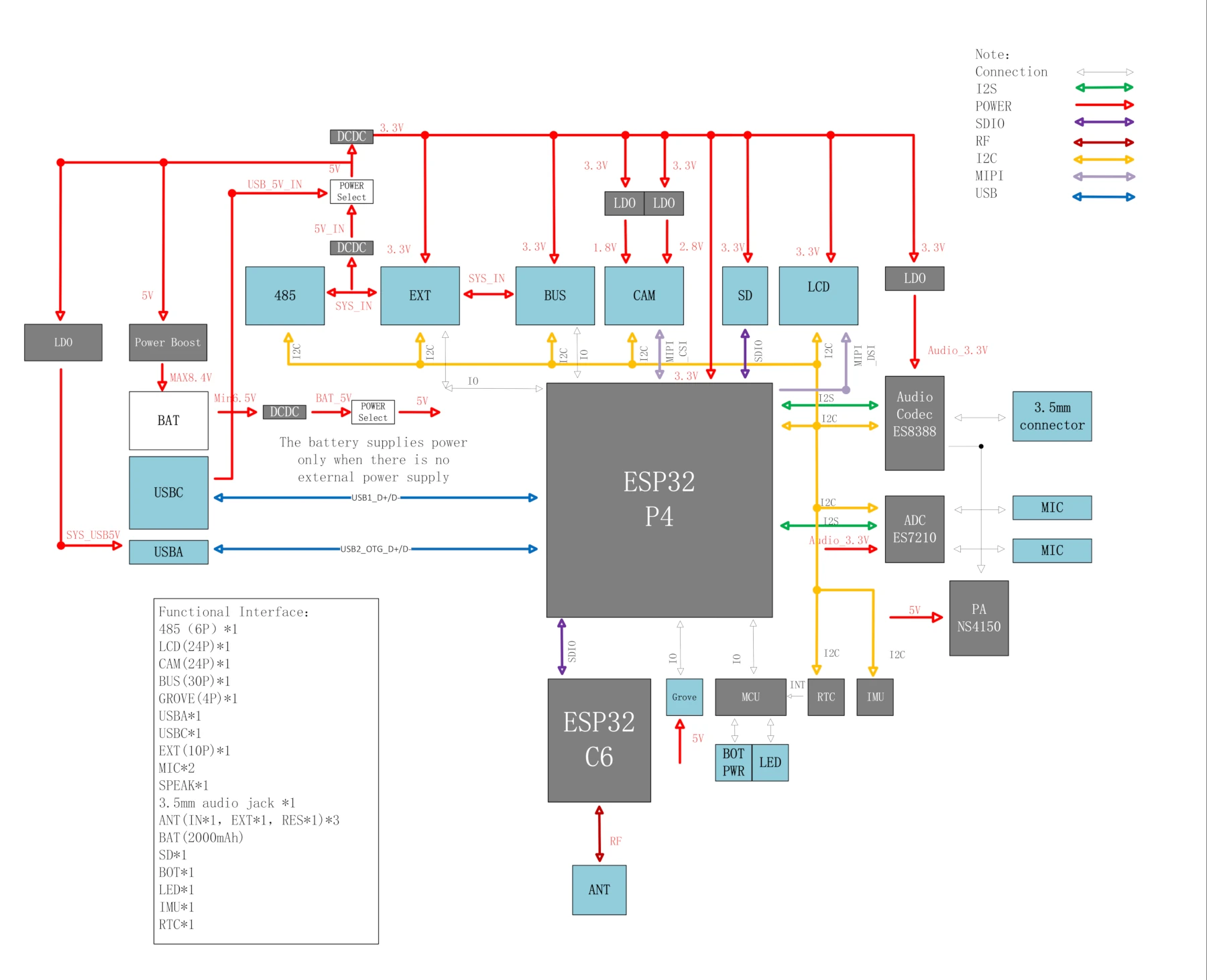

ESP32-P4 tablet block diagram
บล็อกไดอะแกรม

แอปพลิเคชันเป้าหมายของอุปกรณ์นี้ ได้แก่ การควบคุมสมาร์ทโฮม ระบบตรวจสอบจากระยะไกล การพัฒนาอุปกรณ์ IoT และระบบอัตโนมัติในอุตสาหกรรม, M5Stack วางจำหน่าย Tab5 ในราคา $55 (~1,800฿) หรือ $60 (~2,000฿)  บน AliExpress และ ร้านค้าออนไลน์ของบริษัท นอกจากนี้อาจมีการนำไปวางขายในร้าน Amazon ของ M5Stack ในภายหลังเช่นกัน เราไม่ได้เล่นกับฮาร์ดแวร์ ESP32 มาสักพักแล้ว และตอนนี้เรากำลังรอตัวอย่างเพื่อรีวิวของ Tab5 ที่คาดว่าจะมาถึงในสัปดาห์หน้า

แปลจากบทความภาษาอังกฤษ : M5Stack Tab5 is a tablet-like ESP32-P4 IoT development kit with a 5-inch touchscreen display and front-facing camera
