เกตเวย์อุตสาหกรรมที่ใช้ Allwinner T113-i รองรับ Ethernet, WiFi, Bluetooth, 4G LTE และมีอินเทอร์เฟซ RS232, RS485, CAN Bus, DI/DO

MY-EVC700S-V2 ของ MYiR Tech เป็นเกตเวย์สำหรับงานอุตสาหกรรมที่ใช้ไมโครโปรเซสเซอร์ (MPU) Allwinner T113-i แบบ dual-core Cortex-A7, มาพร้อมหน่วยความจำ DDR3 สูงสุด 512MB, eMMC flash ขนาด 4GB และ EEPROM ขนาด 32KB

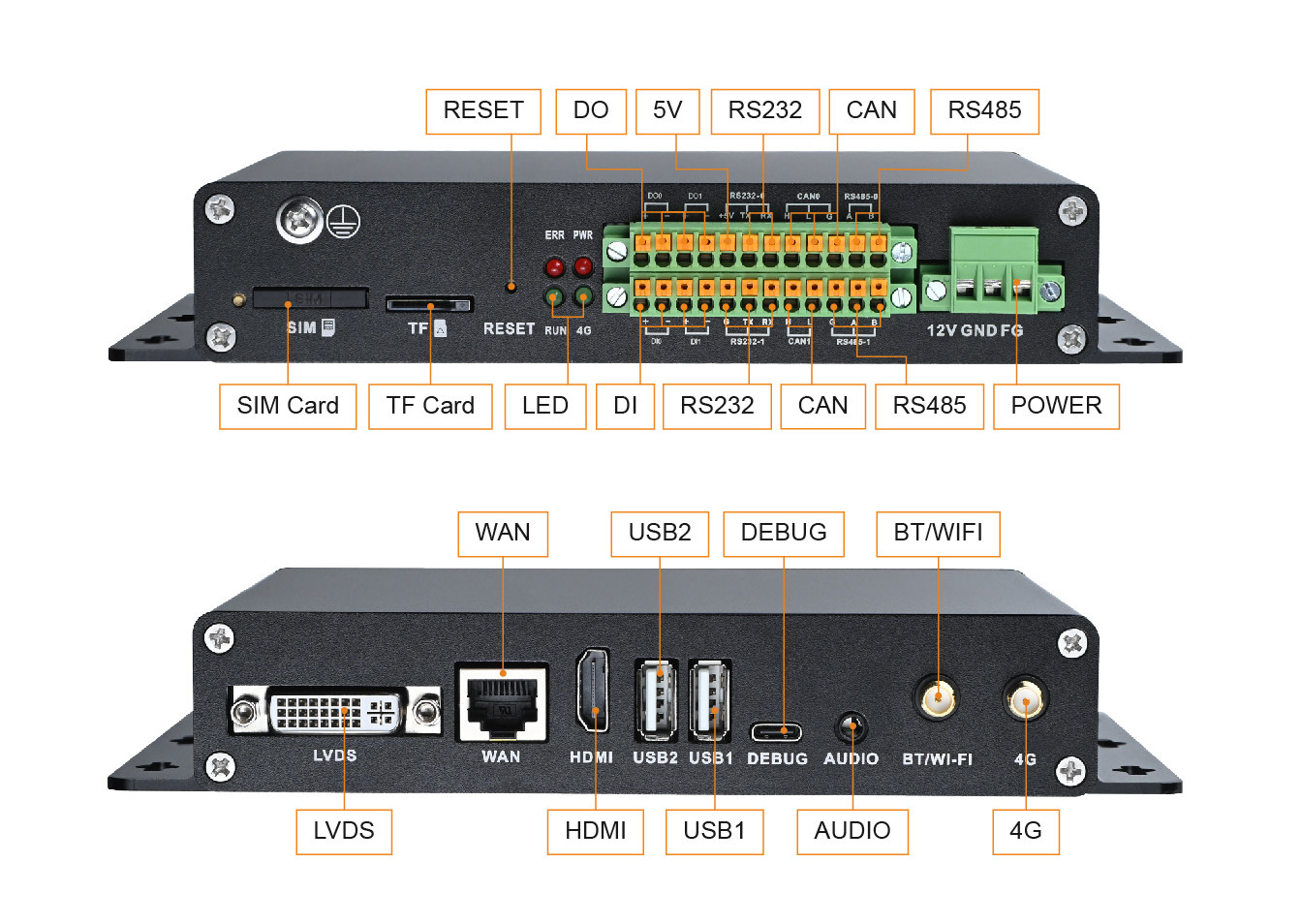

เกตเวย์เกรดอุตสาหกรรมแบบไม่ใช้พัดลม (fanless) มีพอร์ตเชื่อมต่อ RS232, RS485, CAN Bus, DO และ DI ผ่านขั้วต่อแบบ terminal blocks, รองรับการเชื่อมต่อผ่าน Ethernet, WiFi, Bluetooth และ 4GB LTE พร้อมพอร์ตแสดงผลแบบ HDMI และ LVDS, พอร์ต USB หลายช่อง และอื่น ๆ

สเปคของ MY-EVC700S-V2 :

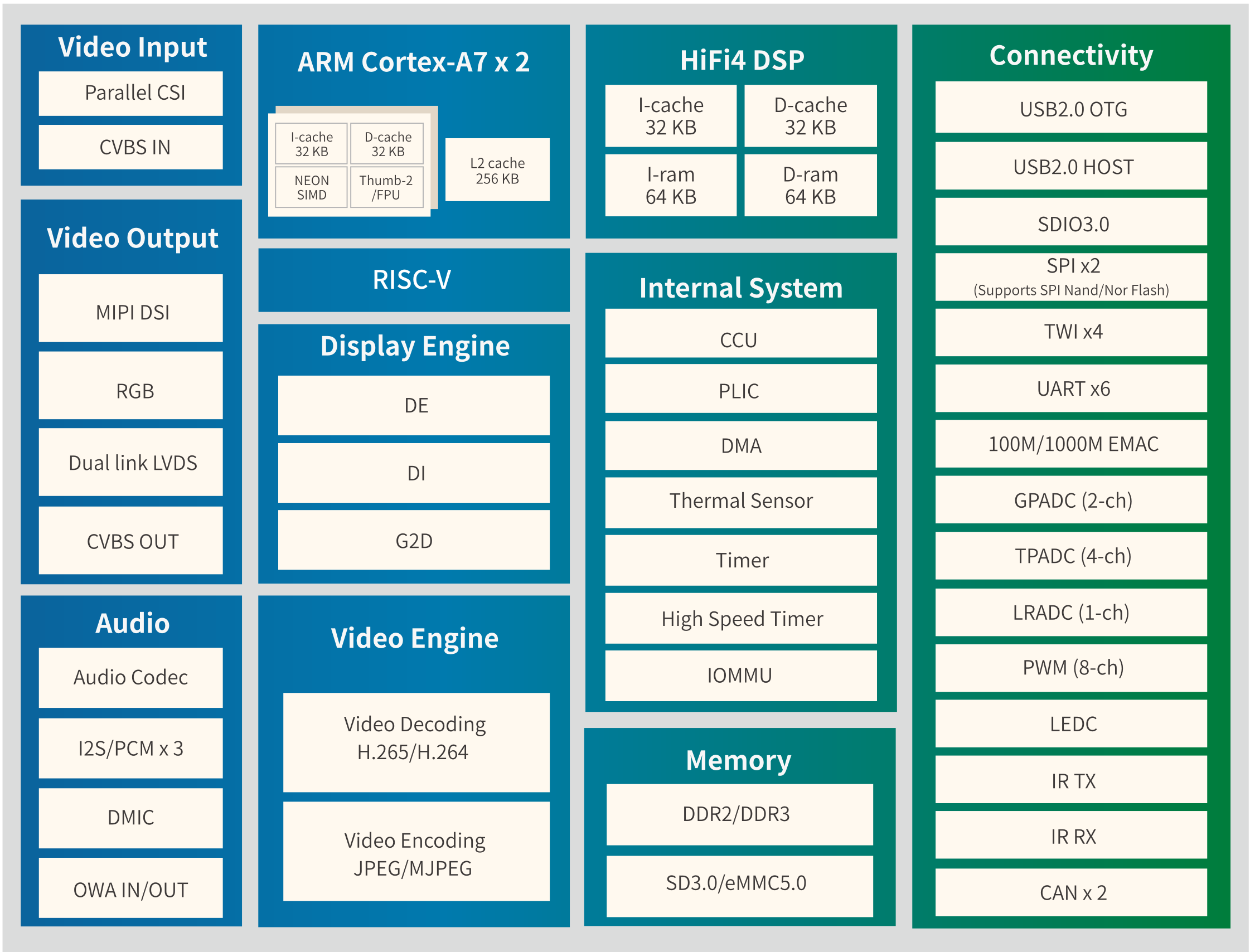

SoC – Allwinner T113-i
- CPU
  - Dual-core Arm Cortex-A7 ความเร็วสูงสุด 1.2 GHz
  - 64-bit XuanTie C906 RISC-V real-time core
- DSP – HiFi4
- VPU
  - Video decoder – H.265 สูงสุด 4K @ 30 FPS, H.264 สูงสุด 4K @ 24 FPS, MPEG-1/2/4, JPEG, Xvid, Sorenson Spark สูงสุด 1080p60
  - Video encoder – JPEG/MJPEG สูงสุด 1080p60
- แพ็คเกจ – LFBGA 337 balls, 13 x 13 มม.
System Memory – 512MB DDR3
ที่เก็บข้อมูล
- eMMC flash ขนาด 4GB
- EEPROM ขนาด 32KB
- ช่องเสียบ MicroSD card
อินเทอร์เฟซแสดงผล
- อินเทอร์เฟซ LVDS-to-HDMI (ตัวเลือก)
- คอนเนกเตอร์ LVDS (ลักษณะคล้ายคอนเนกเตอร์ DVI)
ระบบเสียง – ช่องเสียบแจ็คเสียง 3.5 มม.
เครือข่าย
- พอร์ต Ethernet RJ45 ความเร็ว 10/100Mbps
- โมดูล WiFi/Bluetooth
- โมดูล 4G LTE แบบ USB mini PCIe (รุ่น Quectel EC200MCNLF-I03-MN0CA)
- 2x คอนเนกเตอร์สายอากาศ (1 สำหรับ WiFi/Bluetooth และ 1 สำหรับ 4G LTE)
USB – 2x พอร์ต USB 2.0 host
I/Os ผ่าน terminal blocks – 2x RS232, 2x RS485 แบบแยกวงจร (isolated), 2x CAN แบบแยกวงจร, 2x DI (Digital Input), 2x DO (Digital Output)
การดีบัก – พอร์ต USB-C สำหรับ debug (คาดว่าใช้เชื่อมต่อ serial console)
อื่น ๆ
- ปุ่มรีเซ็ต
- ไฟ LED 4 ดวง (PWR, ERR, RUN, 4G)
- RTC (Real-Time Clock)
พาวเวอร์ซัพพลาย – อินพุต DC 9V ถึง 15V ผ่านขั้วต่อแบบ 3 พิน (แรงดันที่แนะนำ: 12V DC)

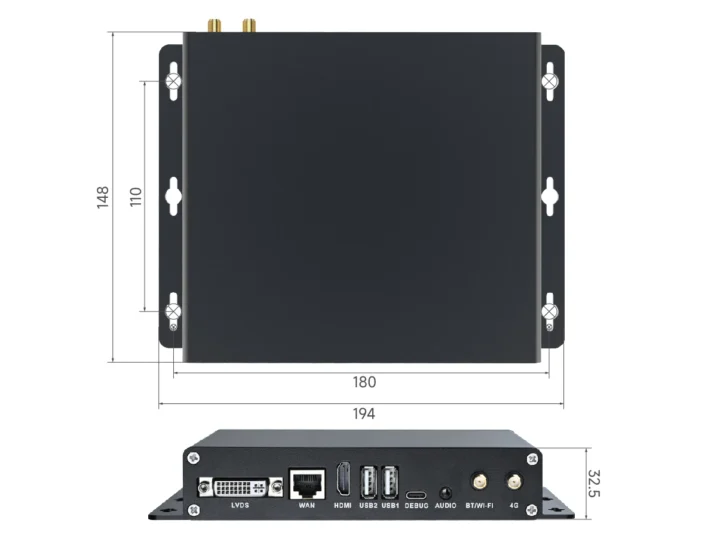

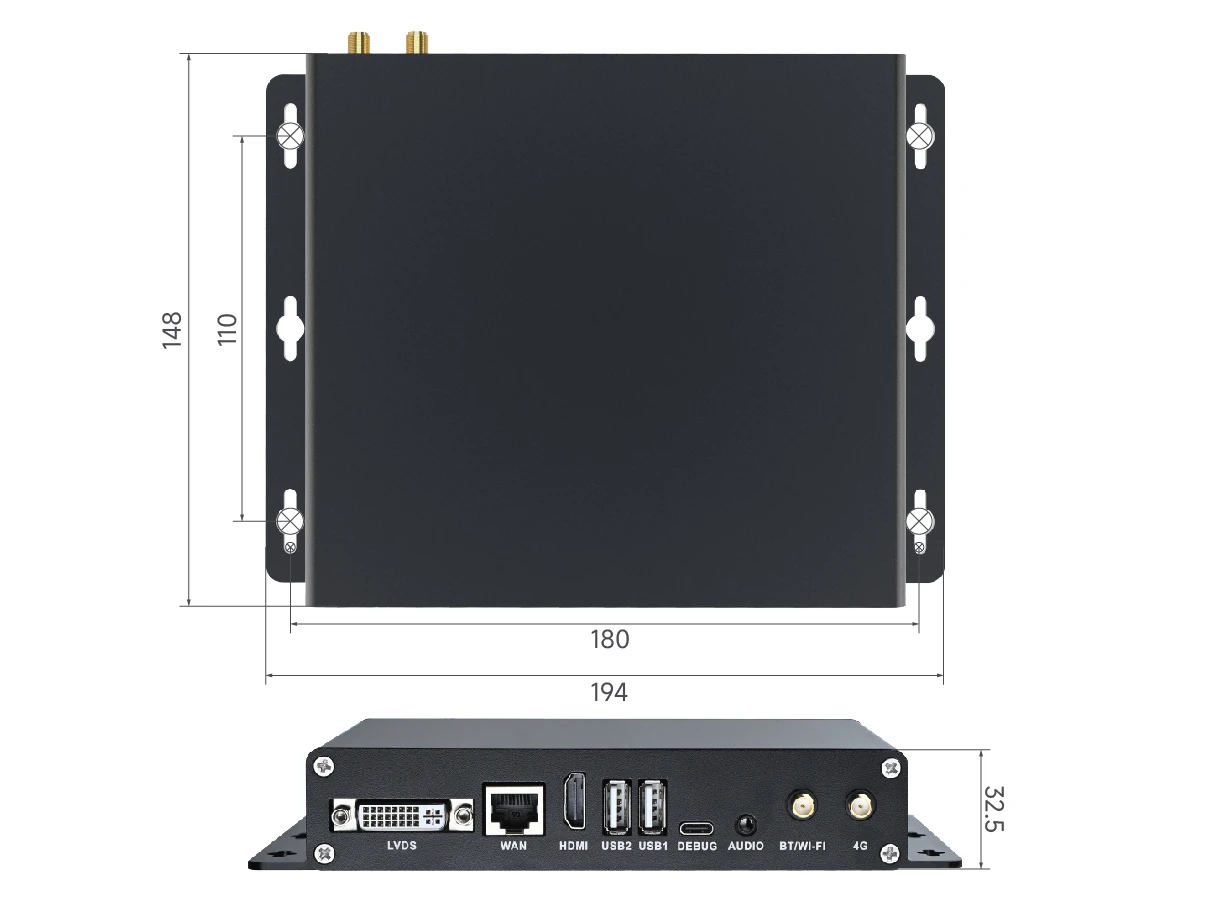

ขนาด – 194 x 158 x 32.5 มม. (กล่องโลหะ)
ช่วงอุณหภูมิในการทำงาน – -40°C ถึง +85°C
การรับรอง – ได้รับการรับรอง CE

เกตเวย์อุตสาหกรรม Allwinner T113-i มาพร้อมกับอิมเมจ Linux ที่ปรับแต่งเป็นพิเศษ โดย MYiR มีการจัดเตรียม Linux BSP (Board Support Package) สำหรับเกตเวย์นี้ ซึ่งประกอบด้วยซอร์สโค้ดของ u-boot เวอร์ชัน 2018.05, เคอร์เนล Linux เวอร์ชัน 5.4.61 (ซึ่งจะสิ้นสุดการซัพพอร์ตในเดือนธันวาคม ปี 2025) และไดรเวอร์ฮาร์ดแวร์ต่าง ๆ ตามปกติ BSP ดังกล่าวจะไม่เปิดเผยสู่สาธารณะ และให้เฉพาะกับลูกค้าที่ซื้อผลิตภัณฑ์เท่านั้น

ตอนที่เราเริ่มเขียนบทความนี้, เรามั่นใจว่าเคยเขียนบทความเกี่ยวกับ Allwinner T113-i ไปแล้วหลายครั้ง แต่ปรากฏว่าจำผิด เพราะที่จริงแล้วเราเคยเขียนถึง MPU ที่คล้ายกันอย่าง Allwinner T113-S3, 100ASK-T113-Pro บอร์ด SBC สำหรับงานอุตสาหกรรม, และ MYiR MYC-YT113X โมดูล CPU ราคาประหยัด, ทาง Allwinner เองได้เผยแพร่เอกสารแนะนำผลิตภัณฑ์ product brief สำหรับรุ่น “i” โดยเฉพาะ และบริษัท Forlinx ได้เขียนบทความเปรียบเทียบ ระหว่าง Allwinner T113-S3 กับ T113-i พร้อมทั้งแนะนำโมดูล FET113i-S system-on-module ของบริษัท โดยสรุปแล้ว: T113-i รองรับหน่วยความจำภายนอกสูงสุด 2GB (ในขณะที่ T113-S3 มี RAM ในตัวแค่ 128MB), T113-i สามารถทำงานได้ในช่วงอุณหภูมิอุตสาหกรรม -40°C ถึง +85°C, มีการเพิ่มคอร์ RISC-V แบบเรียลไทม์ สำหรับทำงานในโหมด slave และบรรจุภัณฑ์ของชิปทั้งสองต่างกัน T113-i ใช้แพ็คเกจ LFBGA, ส่วน T113-S3 ใช้ TQFP
