PitFusion กล้องถ่ายภาพความร้อนสำหรับ Raspberry Pi ที่ใช้เซ็นเซอร์ Melexis MLX90640 และกล้อง RGB

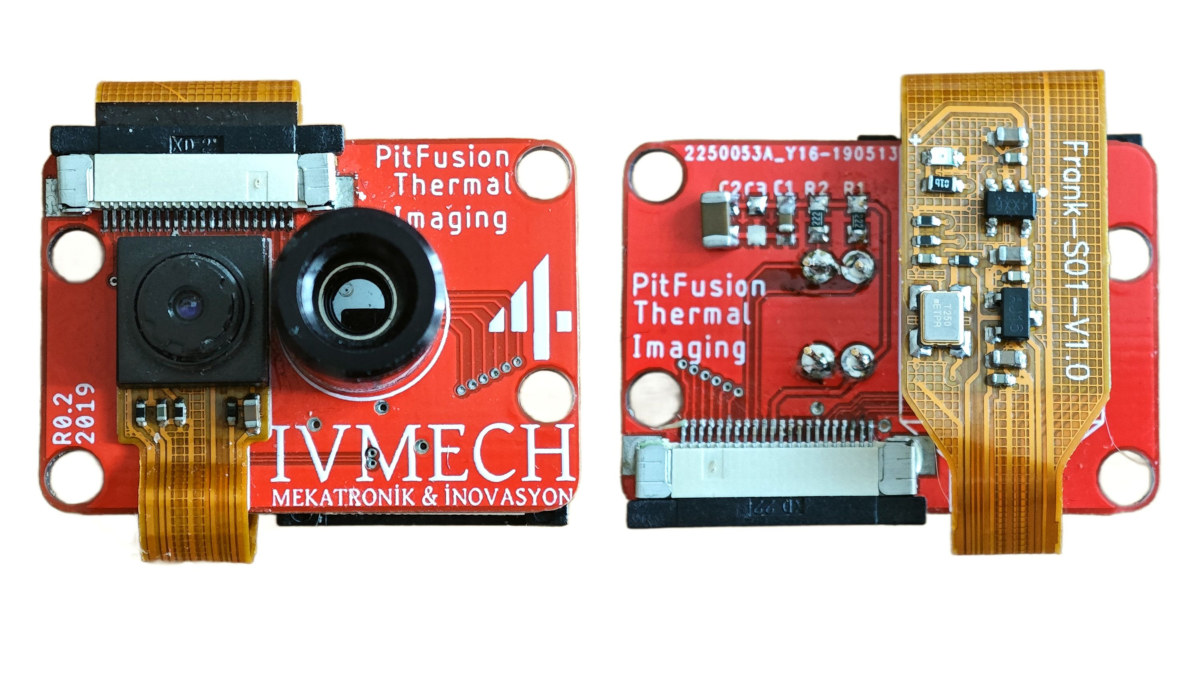

PitFusion จากบริษัท IVMECH Mechatronics เป็นกล้องถ่ายภาพความร้อนที่ออกแบบมาสำหรับใช้ร่วมกับ Raspberry Pi โดยใช้เซ็นเซอร์ตรวจจับความร้อน Melexis MLX90640 ความละเอียด 32×24 พิกเซล และเซ็นเซอร์ภาพสี Adafruit 0V5647 ซึ่งมีคุณสมบัติใกล้เคียงกับกล้อง Raspberry Pi Camera Module รุ่น v1.3

ชุดคิทนี้ช่วยให้ผู้ใช้งานสามารถถ่ายภาพทั้งแบบความร้อนและภาพสีพร้อมกันได้ เหมาะสำหรับการใช้งานในด้านระบบอัตโนมัติ หุ่นยนต์ ความปลอดภัย (การตรวจจับการเคลื่อนไหวของมนุษย์หรือสัตว์เลี้ยง) การวัดอุณหภูมิแบบไม่สัมผัส และการตรวจสอบสภาพแวดล้อม

สเปคของ PiFusion :

เซ็นเซอร์ตรวจจับความร้อน – Adafruit LX90640 พร้อมอาเรย์ 32 x 24 พิกเซล
เซ็นเซอร์กล้อง – Adafruit 0V5647 ซึ่งมีคุณสมบัติใกล้เคียงกับกล้อง Raspberry Pi Camera Module รุ่น v1.3 ความละเอียด 2592 x 1944 พิกเซล
ช่วงอุณหภูมิที่ตรวจจับได้ – ตั้งแต่ -40°C ถึง 300°C
อัตราเฟรมเรต – สูงสุด 32 Hz (สำหรับภาพความร้อน), 30 fps (สำหรับกล้องภาพสี)
ช่วงสเปกตรัม – 8 µm ถึง 14 µm (เหมาะสำหรับการตรวจจับร่างกายมนุษย์และวัตถุ)
อินเทอร์เฟซเชื่อมต่อกับโฮสต์ – I2C สำหรับเซ็นเซอร์ความร้อน, CSI สำหรับกล้อง
ขนาด – 40 x 30 x 10 มิลลิเมตร
น้ำหนัก – 15 กรัม

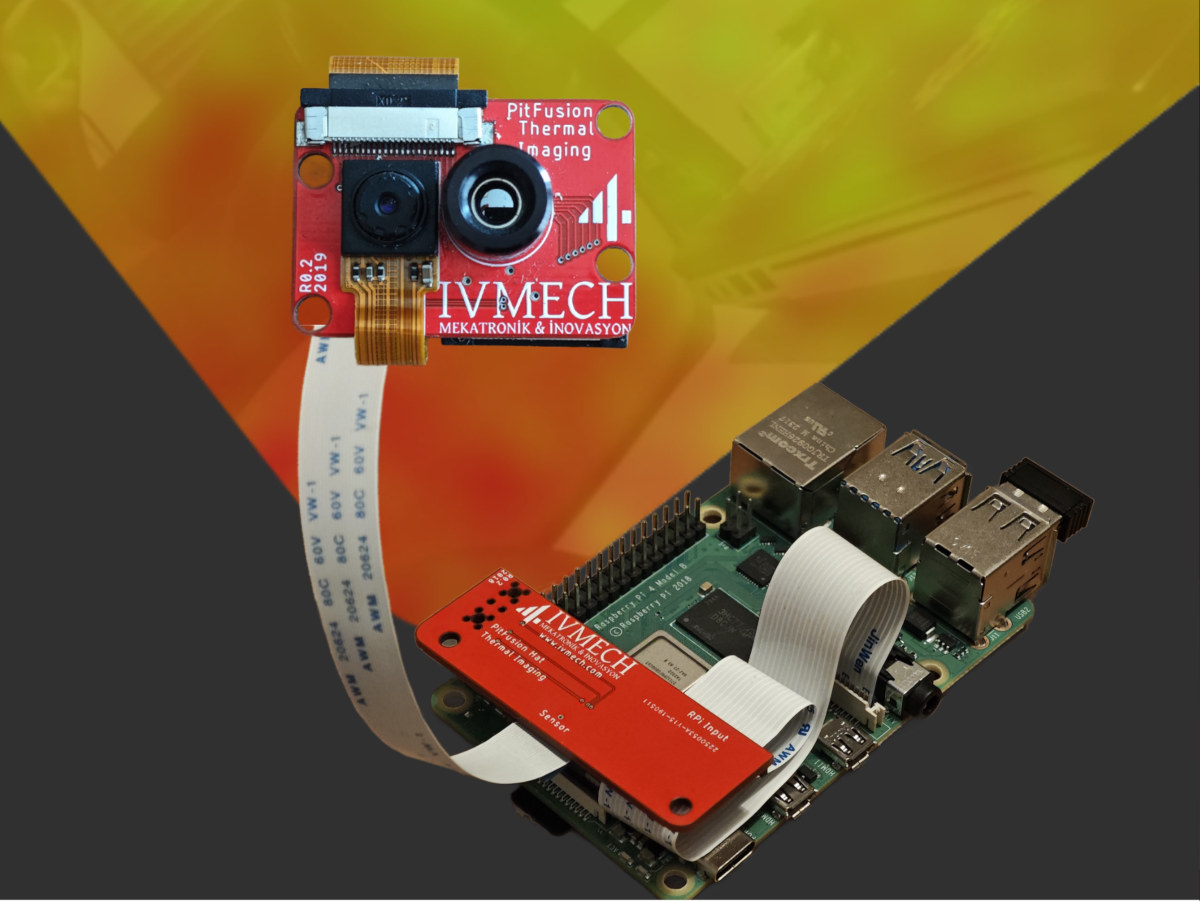

IVMECH ระบุว่ากล้องถ่ายภาพความร้อนรุ่นนี้สามารถใช้งานร่วมกับ Raspberry Pi ได้อย่างสมบูรณ์ และรองรับการเขียนโปรแกรมด้วย Python, การประมวลผลภาพด้วย OpenCV และ API แบบกำหนดเอง ผู้ใช้งานสามารถเข้าถึงทรัพยากรทั้งหมดได้ผ่านทาง GitHub,ซึ่งรวมถึงสคริปต์ Python สำหรับแสดงภาพความร้อนและภาพ RGB ซ้อนกันโดยสามารถปรับความโปร่งใสได้ตามต้องการ คำแนะนำสำหรับการใช้งานร่วมกับ Raspberry Pi OS และในเร็วๆ นี้จะมีการเผยแพร่ไฟล์ออกแบบฮาร์ดแวร์เพิ่มเติม

นี่ไม่ใช่ครั้งแรกที่เราเห็นเซ็นเซอร์ถ่ายภาพความร้อน Melexis MLX90640 ซึ่งมีความละเอียดต่ำ ถูกนำมาใช้งานในฮาร์ดแวร์สำหรับนักพัฒนา ตัวอย่างหนึ่งคือ M5Stack Thermal Camera 2 Unit ที่ผสานเซ็นเซอร์ตัวเดียวกันเข้ากับชิป ESP32 ซึ่งรองรับการเชื่อมต่อไร้สาย ข้อได้เปรียบของ PitFusion คือการรวมกล้องถ่ายภาพความร้อนและกล้อง RGB ไว้ในโมดูลเดียว ซึ่งเป็นฟีเจอร์ที่โดยปกติจะพบได้ในโมดูลระดับราคาสูงกว่า

รุ่น	PitFusion	Thermal Imaging Module	IR Thermal Camera	PureThermal 3	Tracam Thermal
ผู้ผลิต	Ivmech Mechatronics	Waveshare	Adafruit	GroupGets	Lextar
ความละเอียดภาพความร้อน	32 x 24	80 x 62	32 x 24	160 x 120	324 x 256
อัตราเฟรมภาพความร้อน	สูงสุด 32 Hz	สูงสุด 25 Hz	สูงสุด 32 Hz	ไม่ทราบ	ไม่ทราบ
เซ็นเซอร์ภาพสี	5 ล้านพิกเซล	ไม่มี	ไม่มี	ไม่มี	ประมาณ 2 ล้านพิกเซล (ประมาณ)
ฟีเจอร์ภาพซ้อน (Thermal Overlay)	มี	ไม่มี	ไม่มี	ไม่มี	ไม่มี
ราคา	$140 (~4,700฿)	$89 (~3,000฿)	$75 (~2,500฿)	$383 (~12,800฿)	มากกว่า $400 (~13,300฿)

กล้องถ่ายภาพความร้อน PitFusion สำหรับบอร์ด Raspberry Pi SBC ตอนนี้เปิดให้สั่งจองผ่านทาง Crowd Supply แล้ว โดยต้องจ่ายเงินจอง (pledge) จำนวน $140 (~4,700฿) สำหรับชุด PitFusion Standard Kit ซึ่งประกอบด้วยโมดูลกล้อง, Raspberry Pi HAT และสาย FFC, มีค่าจัดส่งมายังประเทศไทยอีก $18 (~600฿) โดยมีกำหนดส่งสินค้าตั้งแต่เดือนกันยายน 2025 เป็นต้นไป, นี่ไม่ใช่กล้อง Raspberry Pi ตัวแรกจากบริษัทนี้ เพราะก่อนหน้านี้เราเคยเขียนถึงบอร์ด Ivport Stereo CM Breakout board สำหรับ Raspberry Pi Compute Module ที่รองรับกล้องสองตัวมาก่อนแล้ว
