Adafruit ได้เปิดตัว Adafruit Sparkle Motion Stick อย่างเป็นทางการแล้ว ซึ่งเป็นบอร์ดควบคุม Neopixel แบบ USB ที่มีขนาดกะทัดรัด รองรับการใช้งานร่วมกับ WLED ได้อย่างสมบูรณ์แบบ ถูกออกแบบมาสำหรับโปรเจกต์ไฟ LED แบบโต้ตอบกับเสียง (audio-reactive), อุปกรณ์คอสเพลย์, ไฟประดับเทศกาล และการใช้งานอื่นๆ

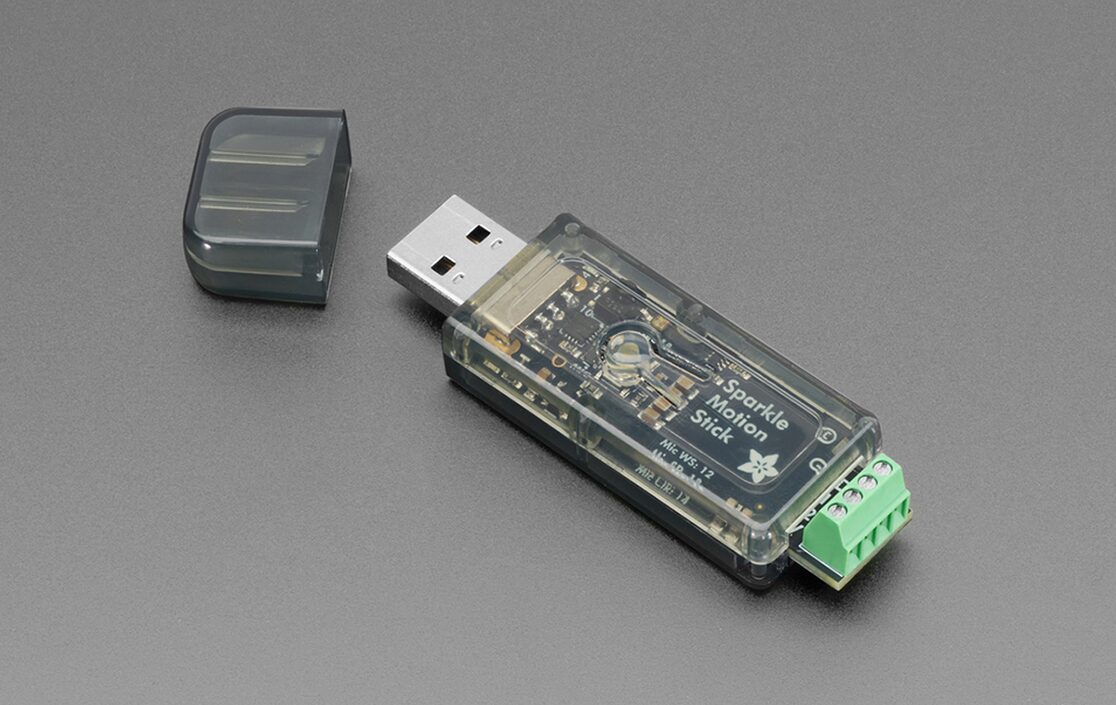

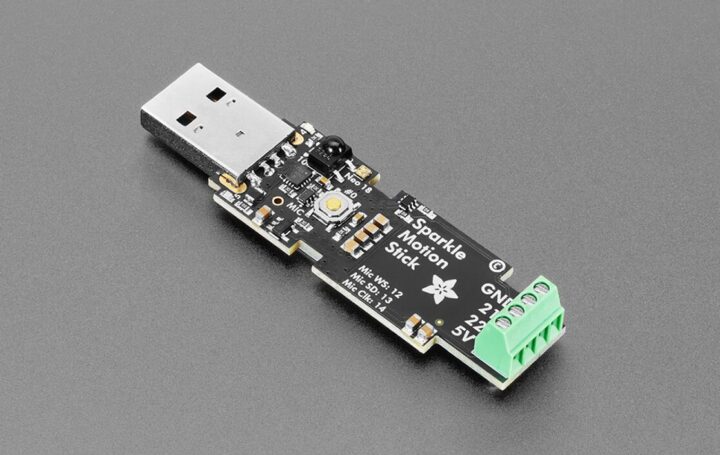

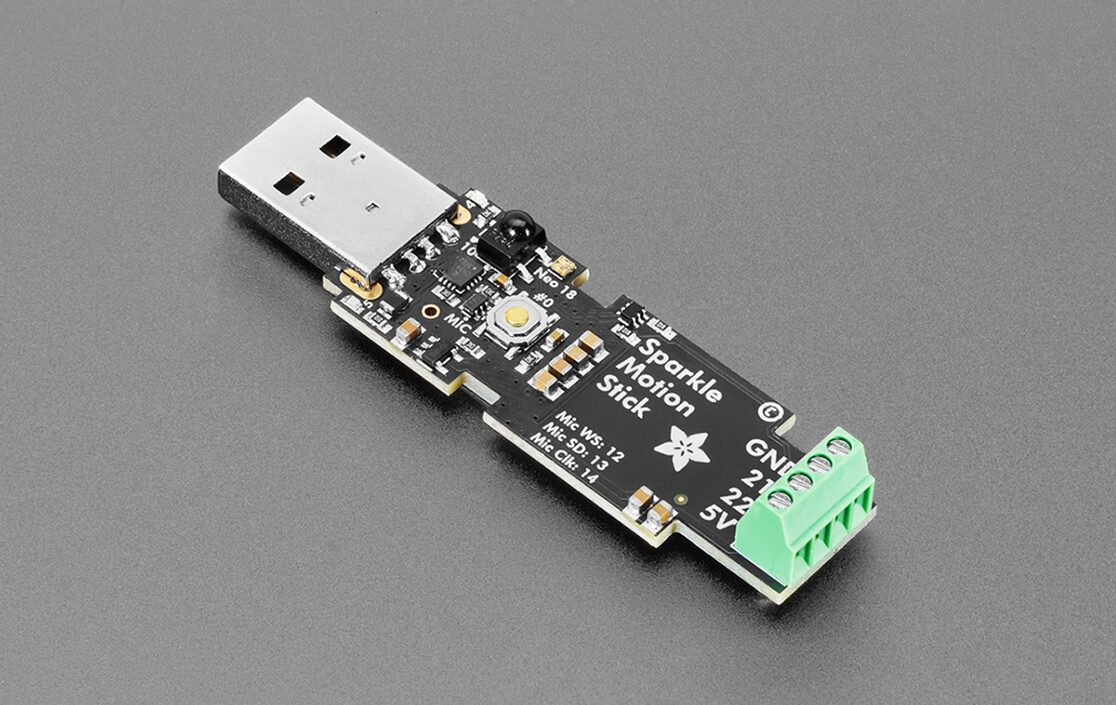

บอร์ดนี้ใช้โมดูล ESP32-S3 เป็นหลัก มาพร้อมพอร์ต USB Type-A สำหรับทั้งการโปรแกรมและจ่ายไฟ (5V, 2A สูงสุด) และมีเคสพลาสติกแบบเรียบง่ายสำหรับป้องกันบอร์ด (ไม่กันน้ำ) คุณสมบัติอื่นๆ ที่น่าสนใจ เช่นไมโครโฟนแบบ I2S ในตัว สำหรับตรวจจับเสียงเพื่อใช้งานร่วมกับเอฟเฟกต์ไฟ, ตัวรับสัญญาณ IR (อินฟราเรด) สำหรับควบคุมระยะไกล, ปุ่มกดที่สามารถโปรแกรมได้ตามต้องการ, ไฟ NeoPixel หนึ่งดวงบนบอร์ด และไฟแสดงสถานะสีแดง (status LED), ขั้วต่อแบบ screw terminal blocks สำหรับจ่ายไฟให้แถบ LED และส่งสัญญาณควบคุม โดยมีการแปลงระดับสัญญาณเป็น 5V เพื่อรองรับการใช้งานกับ LED โดยตรง
สเปคของ Adafruit Sparkle Motion Stick
- SoC – ไมโครคอนโทรลเลอร์ ESP32-S3 แบบดูอัลคอร์ (Xtensa LX7) ความเร็ว 240MHz พร้อมรองรับ Wi-Fi 2.4GHz และ Bluetooth Low Energy (BLE) 5
- การควบคุมไฟ LED – ช่องสัญญาณเอาต์พุต 5V จำนวน 2 ช่อง (มีวงจร level shifter) พร้อมขั้วต่อแบบ terminal block รองรับสายขนาด 26–20 AWG
- อินพุตเสียง – ไมโครโฟน MEMS แบบ I2S ในตัว สำหรับระบบไฟที่ตอบสนองต่อเสียง (audio-reactive lighting)
- อินฟราเรด (IR) – ตัวรับสัญญาณอินฟราเรดในตัว สำหรับควบคุมผ่านรีโมต (เชื่อมต่อกับ GPIO10)
- USB
- พอร์ต USB Type-A พร้อมฟิวส์แบบรีเซ็ตได้ สำหรับจ่ายไฟและโปรแกรม (สูงสุด 5V/2A)
- ใช้ชิป CP2102N พร้อมระบบ auto-reset สำหรับการโปรแกรม
- อื่นๆ
- ปุ่มกดที่ผู้ใช้สามารถโปรแกรมได้บน GPIO0 และปุ่มรีเซ็ต (สามารถกดได้แม้อยู่ในเคส)
- ไฟสถานะสีแดง (Red status LED) บน GPIO4
- ไฟ NeoPixel ในตัว เชื่อมต่อกับ GPIO18
- อินพุตไฟเลี้ยง
- พอร์ต USB Type-A plug (สูงสุด 5V/2A)
- มีฟิวส์แบบรีเซ็ตได้ขนาด 2A สำหรับป้องกันกระแสเกิน
- ขนาด – 48 x 22 x 12 มิลลิเมตร (รวมเคสแล้ว)
ในด้านซอฟต์แวร์ Adafruit Sparkle Motion Stick รองรับเฟิร์มแวร์ WLED อย่างเต็มรูปแบบ แต่ก็สามารถเขียนโปรแกรมได้ด้วย Arduino, MicroPython, CircuitPython และ ESP-IDF framework ด้วยเช่นกัน ตัวอุปกรณ์ไม่ได้มาพร้อมกับเฟิร์มแวร์ WLED ที่ติดตั้งไว้ล่วงหน้า ผู้ใช้ต้องทำการติดตั้งเองจากเว็บไซต์ของ WLED โดยปกติแล้ว Adafruit มักจะมีเอกสารแนะนำและคู่มือเริ่มต้นใช้งานสำหรับสินค้าของตนเอง แต่สำหรับผลิตภัณฑ์นี้ ผู้เขียนไม่พบเอกสารเหล่านั้นบนหน้าผลิตภัณฑ์ของเว็บไซต์ Adafruit
Having said that, it should be possible to use the คำแนะนำเดียวกันกับบอร์ด Adafruit Sparkle Motion รุ่นใหญ่ได้ เนื่องจากทั้งสองรุ่นใช้ ESP32-S3 เป็นตัวควบคุม WLED เหมือนกัน ต่างกันที่รุ่น Stick จะมีขนาดเล็กมากในรูปแบบ USB-A dongle ขณะที่ Sparkle Motion รุ่นใหญ่จะเป็นบอร์ดขนาดใหญ่กว่า (ขนาด 45 x 33 มม.) พร้อมขั้วต่อแบบ terminal blocks และรูสำหรับยึดกับโครงสร้าง ด้านความสามารถในการจ่ายไฟและส่งออกสัญญาณก็แตกต่างกัน, รุ่น Stick รองรับไฟ 5V สูงสุด 2A เท่านั้น และให้เอาต์พุตสัญญาณ LED แบบ level-shifted 5V จำนวน 2 ช่อง พร้อมขั้วไฟและกราวด์, รุ่น Sparkle Motion เต็มรูปแบบรองรับ USB-C Power Delivery ที่สามารถสลับแรงดันได้ (5V / 12V / 20V), มีช่องเสียบไฟแบบ DC jack ขนาด 2.1 มม. พร้อมฟิวส์ 5A และมีเอาต์พุต LED ผ่าน terminal blocks แยกกัน 3 ช่อง เรายังเคยเขียนถึงบอร์ดอื่นๆ ที่รองรับ WLED เช่น บอร์ด YULC (Yes, a USB-C LED Controller) และ SMLIGHT A1-SLWF-03
Adafruit Sparkle Motion Stick มีราคา $19.95 (~650฿) สำหรับรุ่นที่มาพร้อมเคส และ $18.95 (~620฿) สำหรับรุ่นไม่มีเคส ซึ่งขณะนี้สินค้าหมดสต็อก
แปลจากบทความภาษาอังกฤษ : Adafruit Sparkle Motion Stick – A compact ESP32-S3 USB WLED controller board with dual 5V LED outputs, an I2S Mic, and a snap-fit enclosure
