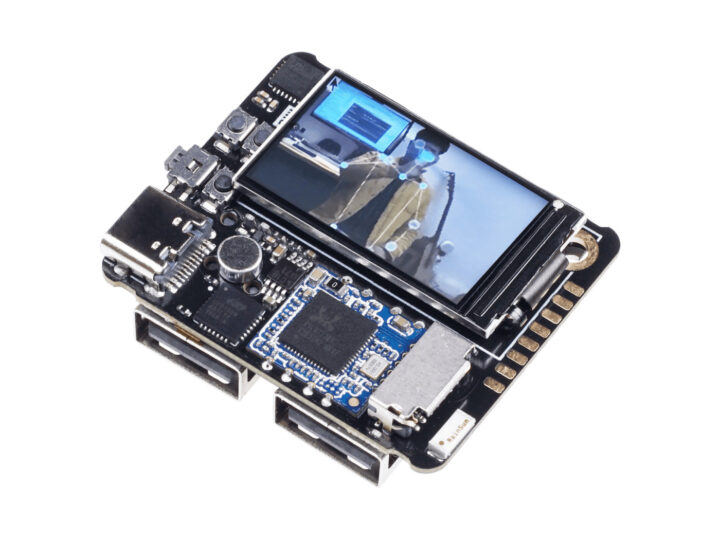

“Quantum Tiny Linux Development Kit” เป็นบอร์ด SBC ขนาดเล็กเพียง 40 x 35 มม. โดยใช้ชิป Allwinner H3 SoC พร้อม RAM ขนาด 512MB และ eMMC flash ขนาด 16GB
ตัวบอร์ดประกอบด้วยโมดูล CPU ขนาด 31×22 มม. ที่เชื่อมต่อผ่านคอนเนกเตอร์แบบ M.2 และบอร์ด carrier board ขนาด 40×35 มม. ซึ่งมีช่องใส่ microSD, โมดูลไร้สาย WiFi 4 และ Bluetooth 4.0, หน้าจอ TFT, พอร์ต USB 2.0 จำนวน 2 ช่อง, เซนเซอร์ตรวจจับการเคลื่อนไหว 6 แกน และปุ่มกด
สเปคของ Quantum Tiny :
- Quark-N SoM
- SoC – Allwinner H3
- CPU – Quad-core Cortex-A7 @ 1GHz
- GPU – Arm Mali400 MP2 GPU
- หน่วยความจำ – RAM LPDDR3 ขนาด 512MB
- ที่เก็บข้อมูล – eMMC flash ขนาด 16GB
- คอนเนกเตอร์ M.2 edge – รองรับ Ethernet, SPI, I2C, UART, GPIO ใช้งานซ้ำได้, ไมโครโฟน (MIC), ช่องเสียงออก (LINEOUT)
- ขนาด – 31 x 22 มม. (แผงวงจร PCB 6 เลเยอร์)
- ช่วงอุณหภูมิการทำงาน – 0 ถึง 80°C
- SoC – Allwinner H3

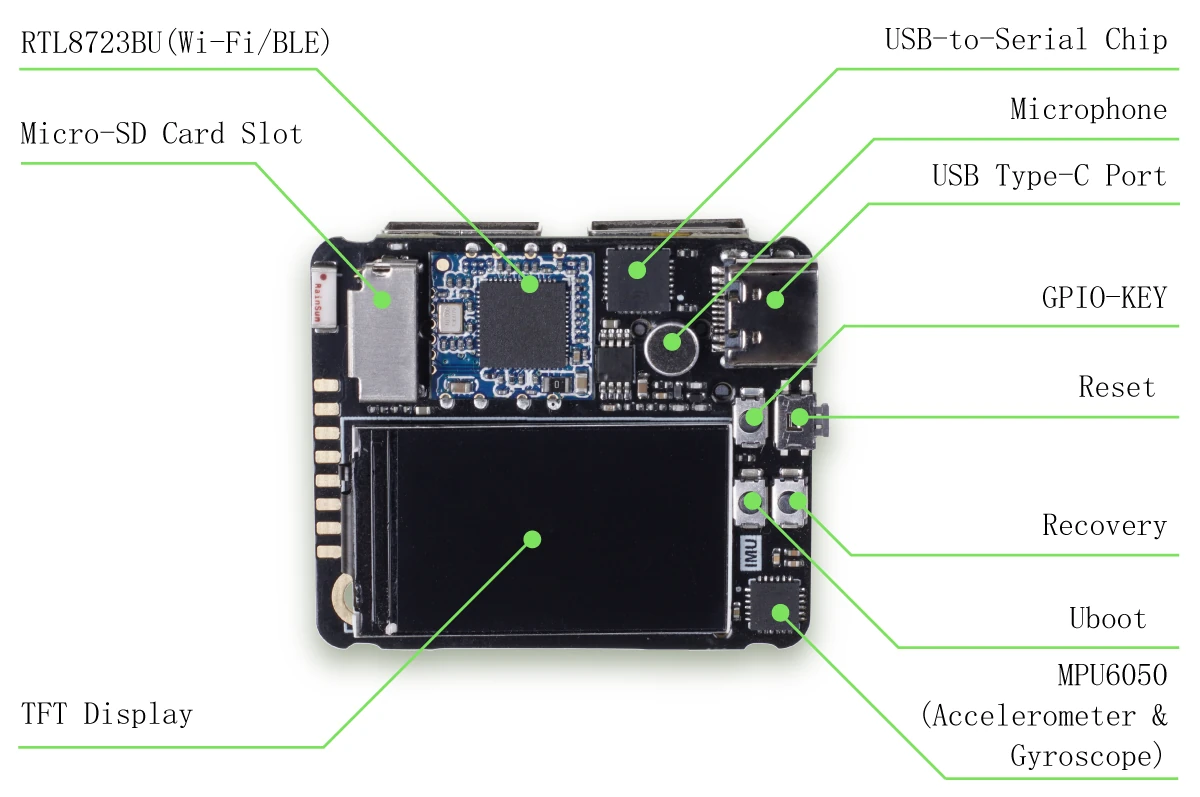

- Atom-N Expansion Board
- ช่องเสียบ M.2 สำหรับโมดูล Quark-N SoM
- ที่เก็บข้อมูลเพิ่มเติม – ช่องใส่ microSD card
- หน้าจอแสดงผล – หน้าจอ TFT
- เสียง – ไมโครโฟน
- การเชื่อมต่อไร้สาย – WiFi 4 และ Bluetooth 4.0 โดยใช้โมดูล RealTek RTL8723BU
- พอร์ต USB – 2x พอร์ต USB 2.0 และ 1x พอร์ต USB Type-C
- เซนเซอร์ – MPU6050 เซนเซอร์ตรวจจับการเคลื่อนไหว (ไจโรสโคป + อุปเร่ง)
- ขยายการเชื่อมต่อ – 8x pads พร้อม I2C, SPI, UART, ADC, GPIO, ลำโพง, 5V, 3.3V และ GND
- อื่น ๆ – 4x ปุ่มกด : GPIO-KEY, Uboot, Recovery และ Reset
- การจ่ายไฟ – 5V ผ่านพอร์ต USB-C
- ขนาด – 40 x 35 มม.

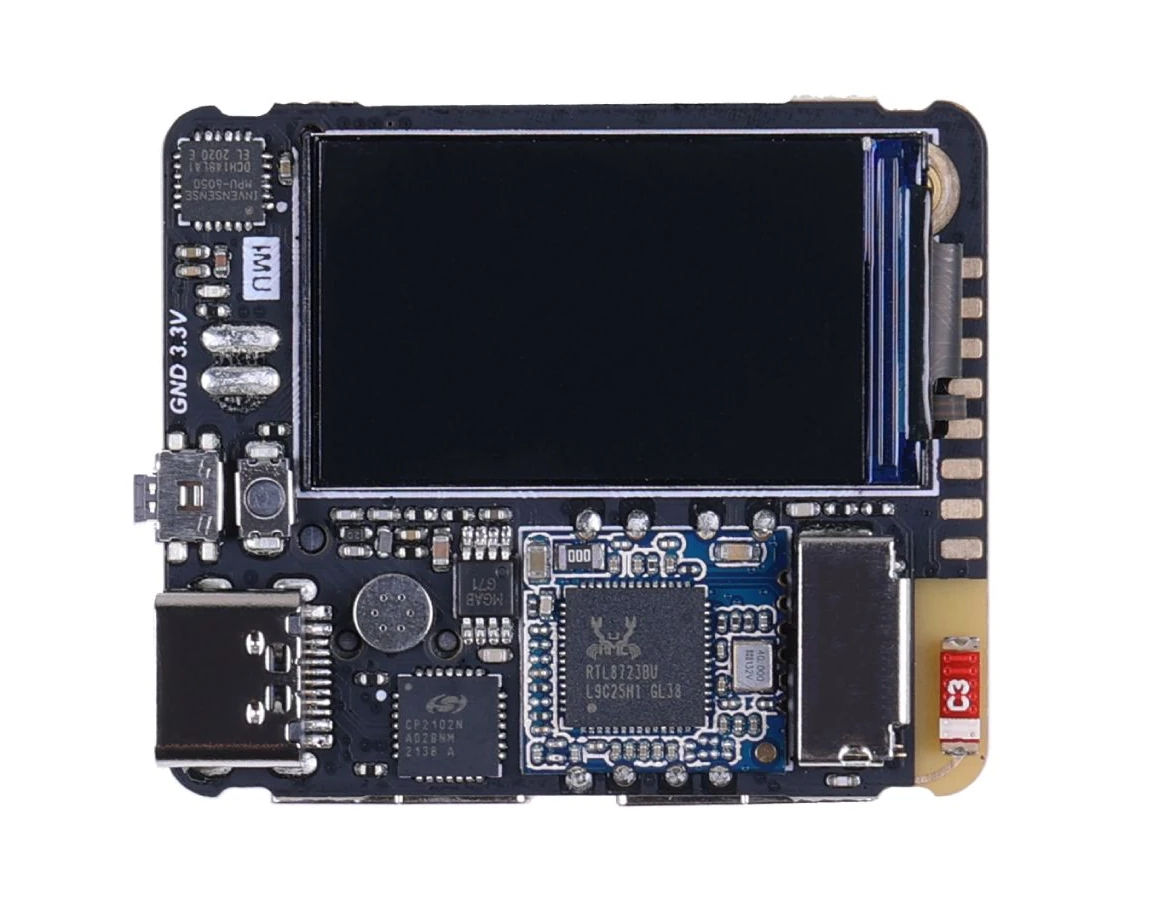

Quantum Tiny
เราเพิ่งรู้ว่า Quantum Mini เปิดตัวครั้งแรกในปี 2020 และเพิ่งกลับมาเป็นกระแสอีกครั้งเมื่อมีคนโพสต์วิดีโอโดยไม่ได้ให้รายละเอียดมากนัก บางรายถึงขั้นไม่เปิดเผยว่าใช้ซีพียูรุ่นไหนเลย, Quantum Tiny ดูเหมือนจะเป็นเวอร์ชันที่ได้รับการปรับปรุง โดยเปลี่ยนชนิดของสายอากาศเพื่อประสิทธิภาพการเชื่อมต่อไร้สายที่ดีกว่า ปรับเลย์เอาต์ของแผงวงจรใหม่ให้จุดบัดกรีพัดลมอยู่ด้านบน และตัดปุ่ม Uboot กับ Recovery ออกไป
ตอนที่ผมเขียนถึง Quantum Mini ครั้งแรกในปี 2020 ยังไม่มีเอกสารหรือไฟล์ระบบปฏิบัติการสำหรับบอร์ดนี้เลย แต่หลังจากนั้นเอกสารถูกปรับปรุง โดยบอร์ดนี้ใช้ระบบ Linux ที่ถูกปรับแต่ง (มีพื้นฐานมาจาก Debian และใช้ตัวจัดการแพ็กเกจ apt) ซึ่งสร้างขึ้นสำหรับบอร์ด Nano Pi M1 SBC ของ FriendlyELEC และไม่ได้รับการอัปเดตอีกเลยตั้งแต่ปี 2021, บอร์ดนี้สามารถใช้เป็นไมโครคอมพิวเตอร์, เซิร์ฟเวอร์เว็บไซต์ส่วนตัว, ผู้ช่วยสั่งงานด้วยเสียง, ฮับสมาร์ทโฮม, รวมถึงงานประมวลผลภาพและหุ่นยนต์ได้ นอกจากนี้ยังติดตั้ง xRDP มาในระบบ ทำให้สามารถเข้าถึงเดสก์ท็อปแบบรีโมตได้ แม้ว่าจะไม่มีพอร์ต HDMI ก็ตาม
ชิป Allwinner H3 เปิดตัวครั้งแรกในปี 2014 สำหรับกล่องทีวี และต่อมาก็ถูกนำมาใช้ในบอร์ด SBC ราคาประหยัด จำนวนมากในช่วงหลายปีหลัง ทำให้การรองรับ Linux mainline ค่อนข้างดี ต้องขอบคุณกลุ่ม sunxi-linux community ที่พัฒนาต่อเนื่องมาโดยตลอด วิดีโอด้านล่างนี้ซึ่งเผยแพร่เมื่อ 4 ปีที่เแล้ว แสดงให้เห็นต้นแบบดั้งเดิมและการสาธิตการทำงานบางส่วน
บอร์ด Quantum Mini/Tiny มีมานานหลายปีแล้ว แต่ผมไม่คิดว่ามันจะได้รับความนิยมมากนัก สาเหตุหนึ่งก็เพราะว่ามีบอร์ด SBC ที่ใช้ชิป Allwinner H3 ราคาถูกจำนวนมากในตลาด อีกทั้งคุณสมบัติต่าง ๆ ของบอร์ดก็ไม่ได้โดดเด่นมากพอเมื่อเทียบกับราคาที่ตั้งไว้ที่ $58(~1,900฿) เพิ่มขึ้นจากปี 2020 ซึ่งมีราคา $49.90(~1,600฿)
แปลจากบทความภาษาอังกฤษ : Quantum Tiny Linux SBC features an Allwinner H3 SoC, WiFi, a small Display, and more
