BentoIO CMX1 เป็นบอร์ดฐาน (carrier board) สำหรับ Raspberry Pi CM5 ขนาดกะทัดรัดและบางพิเศษ พัฒนาโดยบริษัท Terioto ในประเทศเยอรมนี ด้วยขนาดเพียง 85 x 85 มม. และความสูงแค่ 11 มม. ถูกออกแบบมาเพื่อใช้งานในพื้นที่จำกัด เช่น ระบบฝังตัว (Embedded Systems), การควบคุมอุตสาหกรรม และอุปกรณ์ Edge ที่มีขนาดเล็กกะทัดรัด
หลังจากการเปิดตัวอย่างเป็นทางการของโมดูล Raspberry Pi CM5 และ carrier board, เราได้เห็นบอร์ดอื่น ๆ เช่น Waveshare CM5-NANO-B และ Orange Pi CM5 “Tablet” Base Board ออกมาแล้ว แน่นอนว่าบอร์ดเหล่านั้นมีขนาดกะทัดรัด แต่ก็ไม่ได้บางเท่ากับบอร์ดนี้ ถึงแม้ว่าจะบาง แต่ก็ไม่ได้หมายความว่าขาดพอร์ตเชื่อมต่อ เพราะบอร์ดนี้มี GPIO headerแบบ 40 พินที่เข้ากันได้กับ Raspberry Pi, พอร์ต USB 3.0 จำนวน 2 ช่อง, header USB 2.0 ภายในอีก 2 ช่อง, คอนเนกเตอร์ MIPI DSI สำหรับจอแสดงผล และพอร์ต HDMI แบบเสริมสำหรับเอาต์พุตวิดีโอ รวมถึงพอร์ต Gigabit Ethernet แบบเสริม, ช่อง M.2 M-Key PCIe สำหรับการขยาย และใช้พอร์ต USB-C สำหรับจ่ายไฟ คุณสมบัติอื่น ๆ ได้แก่ คอนเนกเตอร์แบตเตอรี่ RTC, หัวต่อพัดลม 4 พิน, ปุ่มเปิด/ปิดเครื่อง, สวิตช์โหมดแฟลช และช่องใส่การ์ด microSD สำหรับโมดูล CM5 Lite (รุ่นที่ไม่มี eMMC) บอร์ดนี้ออกแบบตามขนาดมาตรฐานของ Raspberry Pi เพื่อความสะดวกในการติดตั้งและใช้งาน

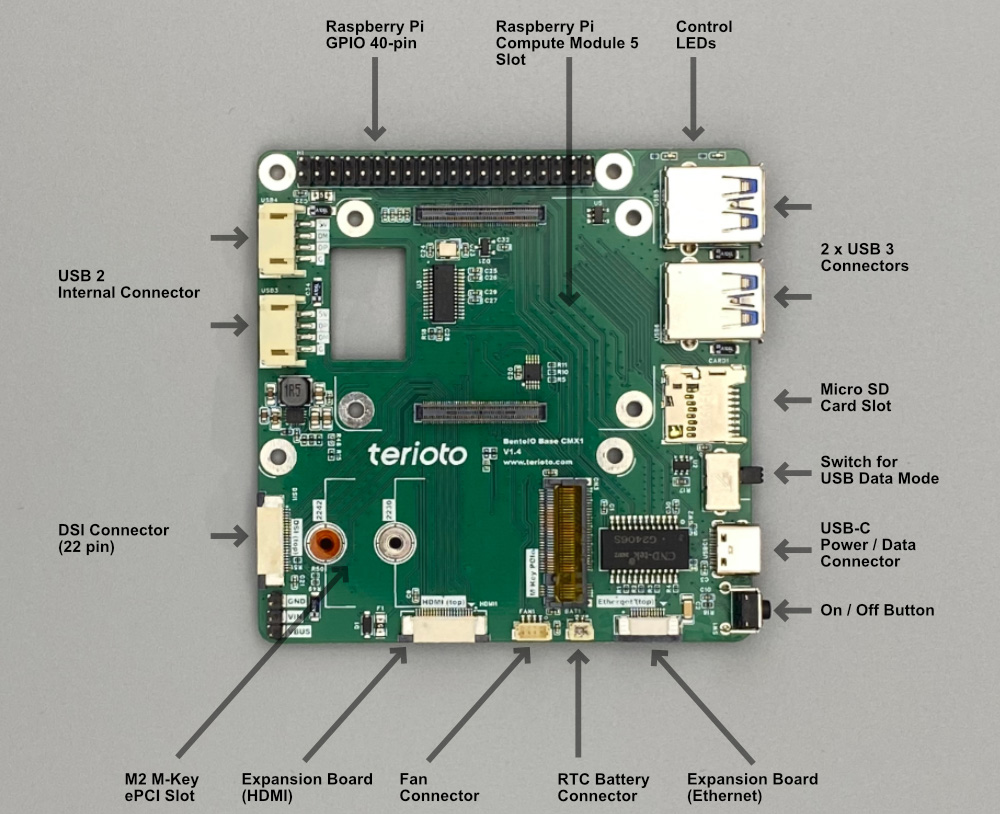

สเปค BentoIO CMX1 :
- ความเข้ากันได้ – รองรับ Raspberry Pi Compute Module 5 (CM5)
- ที่เก็บข้อมูล – ช่องใส่การ์ด MicroSD สำหรับใช้กับ Raspberry Pi CM5 Lite on
- จอแสดงผล
- คอนเนกเตอร์ MIPI DSI แบบ 22 พิน

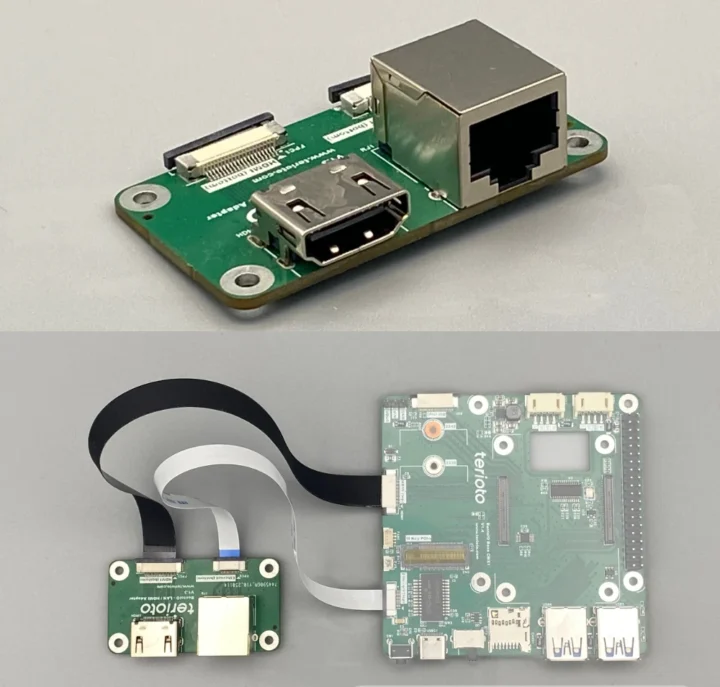

- รองรับ HDMI (อุปกรณ์เสริมผ่านบอร์ดย่อย HDMI/LAN)
- ระบบเครือข่าย – Gigabit Ethernet (ผ่านบอร์ดย่อย HDMI/LAN)
- USB
- 2x พอร์ต USB 3.0 Type-A ports
- 2x headers USB 2.0 ภายใน (PH2.0)
- การขยาย
- ช่อง M.2 M-Key PCIe (ขนาด 2230/2242)
- GPIO header 40 พิน พร้อม I2C, UART และอื่น ๆ
- อื่น ๆ
- ปุ่มเปิด/ปิดเครื่อง
- สวิตช์เลื่อนสำหรับเข้าโหมดแฟลช
- header พัดลมแบบ 4 พิน
- header แบตเตอรี่สำหรับ RTC
- จัมเปอร์ควบคุมเส้นทางจ่ายไฟ

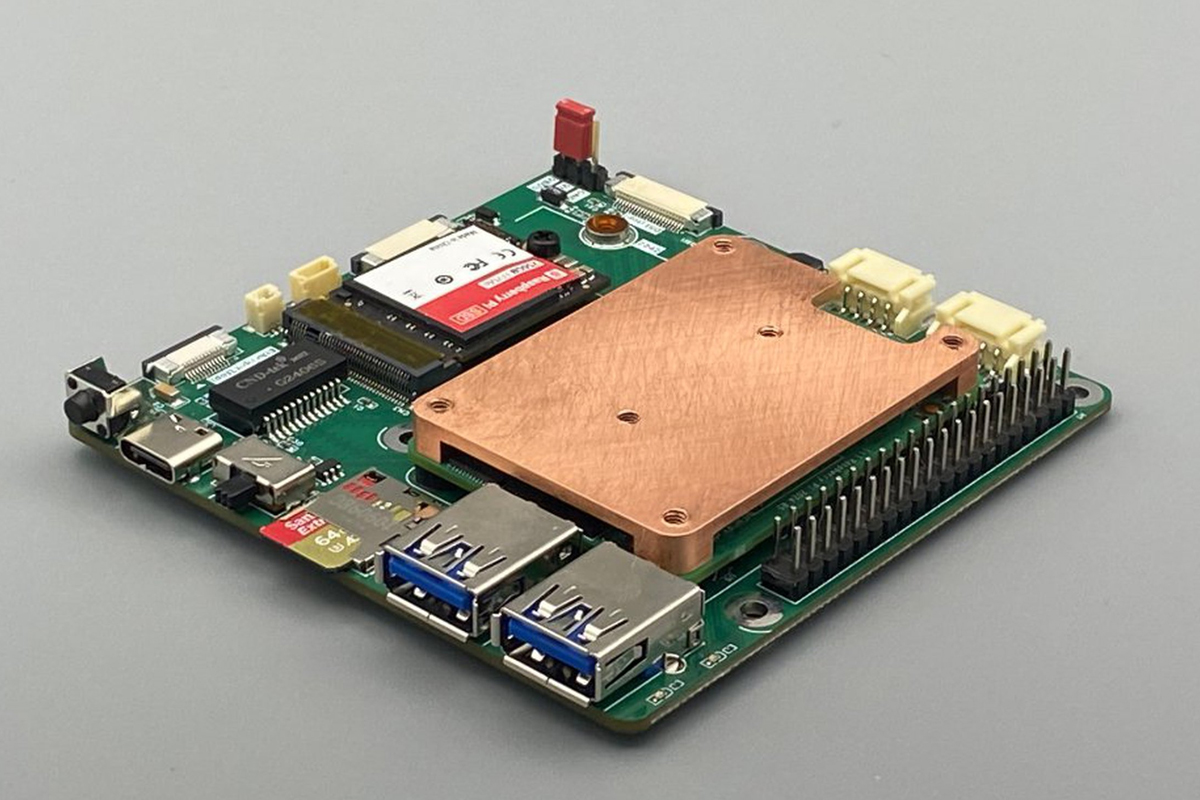

- ฮีตซิงก์ทองแดงแบบบางพิเศษ (อุปกรณ์เสริม)
- รูยึดมาตรฐานของ Raspberry Pi
- แหล่งจ่ายไฟ – 5V ผ่านพอร์ต USB-C

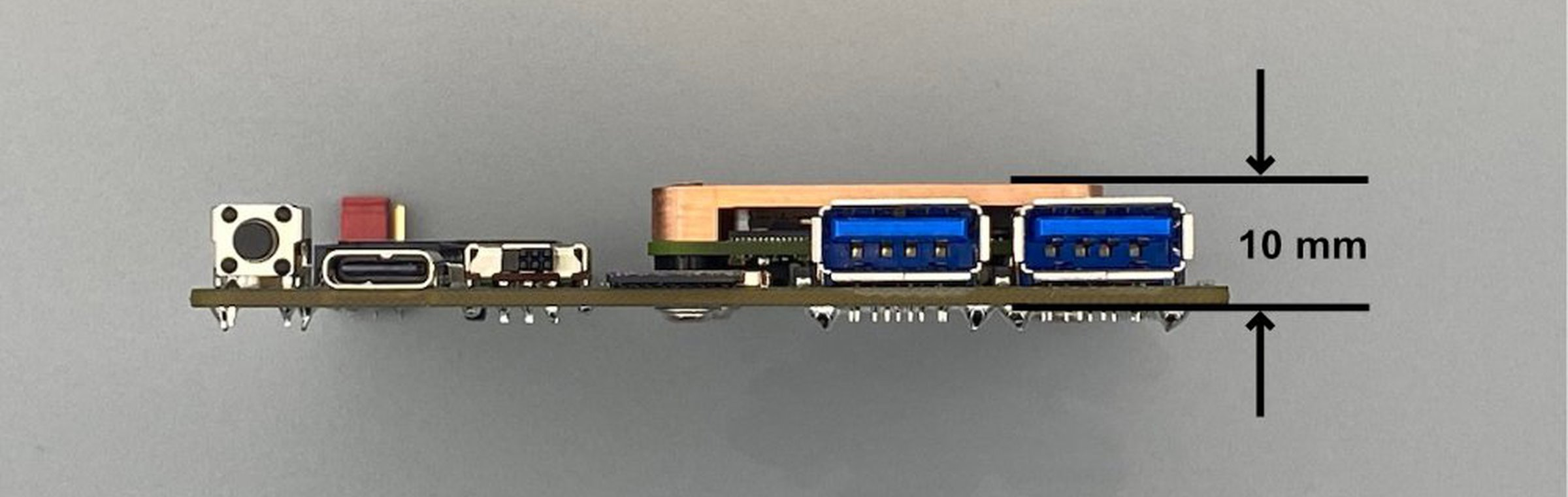

- ขนาด – 85 x 85 มม. แบบบางพิเศษ (ความสูงประมาณ 10 ถึง 11 มม.)
เมื่อพิจารณาจากสเปคจะเห็นได้ว่า carrier board สำหรับ Raspberry Pi CM5 แบบบางพิเศษนี้ยังขาดฟีเจอร์หลายอย่าง เช่น ไม่มีอินเทอร์เฟซเฉพาะสำหรับโมดูลกล้อง และไม่มีช่อง M.2 แยกต่างหากสำหรับเชื่อมต่อ Wi-Fi (แม้ว่าเราจะสามารถใช้ดองเกิล USB Wi-Fi แทนได้ถ้าจำเป็น) นอกจากนี้ยังไม่มีแจ็คเสียง 3.5 มม. สำหรับสัญญาณเสียงอนาล็อก และถ้าต้องการใช้พอร์ต LAN หรือ HDMI ก็ต้องซื้อ BentoIO CMX1 Expansion Board HDMI แยกต่างหากเพิ่มเติมอีกด้วย
ยังไม่มีข้อมูลเฉพาะเกี่ยวกับการรองรับซอฟต์แวร์ แต่โดยหลักแล้วบอร์ดนี้ควรใช้งานร่วมกับระบบปฏิบัติการ Raspberry Pi OS แบบ 64 บิต (Bookworm) ที่ใช้เคอร์เนล Linux 6.x รวมถึงระบบปฏิบัติการอื่น ๆ ที่เข้ากันได้ อุปกรณ์ต่อพ่วงอย่าง M.2, USB และการ์ด SD ควรถูกตรวจจับโดยอัตโนมัติ แต่บางฟีเจอร์อาจต้องติดตั้งไดรเวอร์เพิ่มเติม สามารถดูข้อมูลเพิ่มเติมรวมถึงคู่มือการใช้งานได้จากเอกสารประกอบ
BentoIO CMX1 carrier board วางจำหน่ายในราคา $119.00 (~3,900฿) บน Tindie หรือสามารถสั่งซื้อบอร์ดพร้อมอุปกรณ์เสริม เช่น บอร์ดขยาย HDMI/LAN และฮีตซิงก์แบบบางพิเศษได้จากเว็บไซต์ของ Terioto
แปลจากบทความภาษาอังกฤษ : BentoIO CMX1 – A low-profile Raspberry Pi CM5 carrier board that’s just 11mm thick
