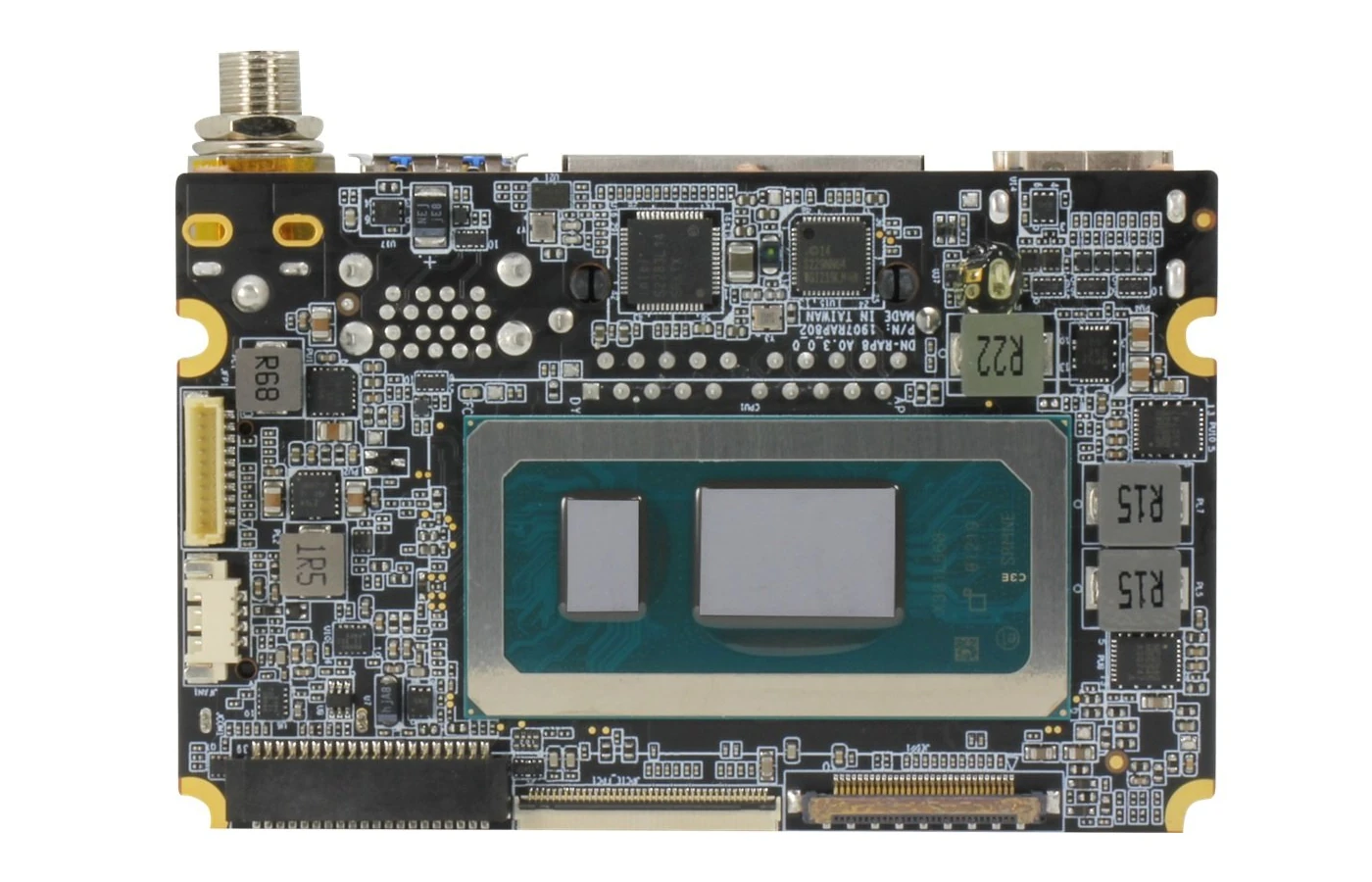

AAEON de next-RAP8 บอร์ด SBC ขนาดเท่าบัตรเครดิตที่ใช้ชิป Raptor Lake พร้อมตัวเลือกซีพียูสูงสุด Intel Core i7-1365UE

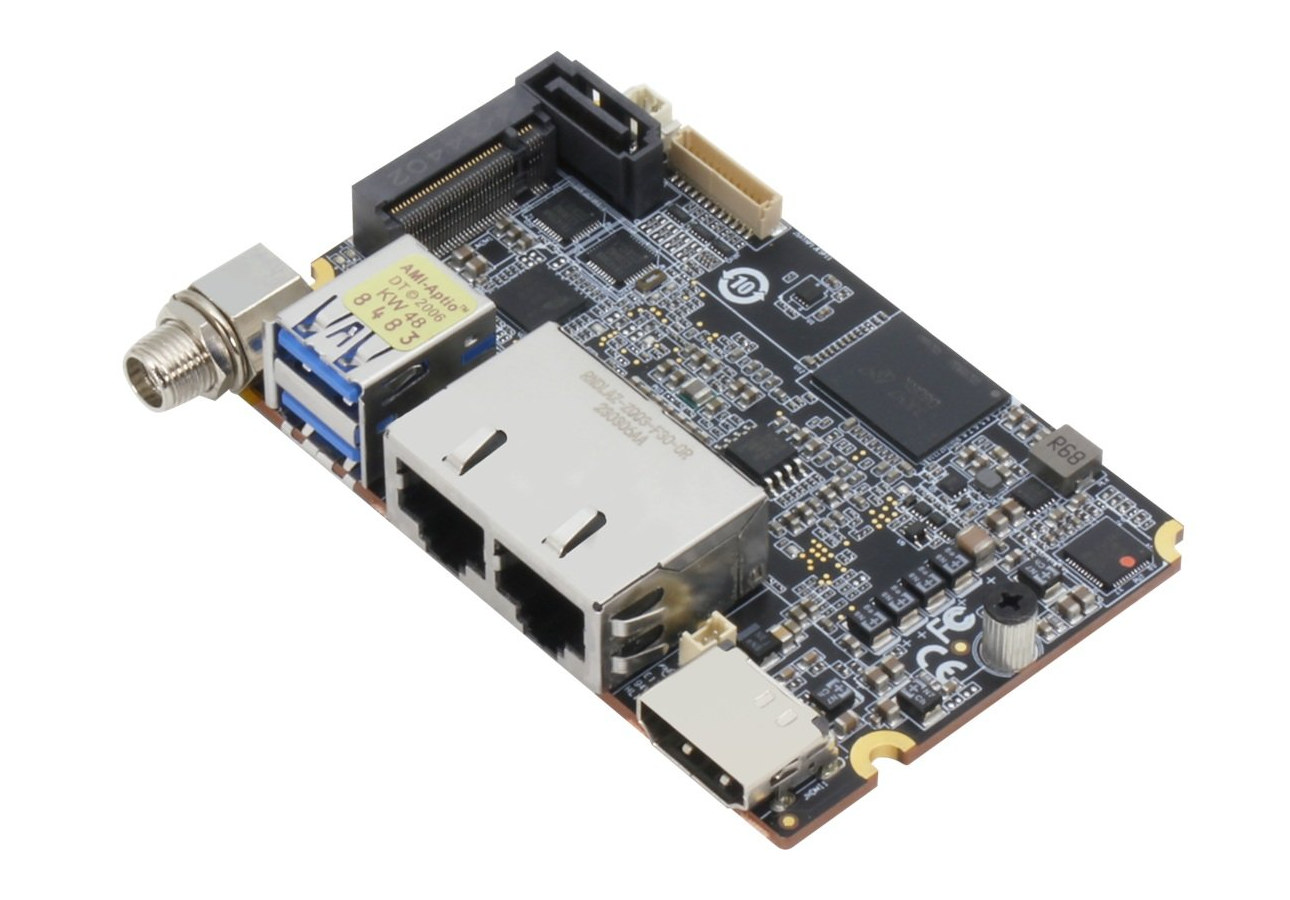

AAEON de next-RAP8 อาจจะเป็นคอมพิวเตอร์บอร์ดเดี่ยว (SBC) ขนาดเท่าบัตรเครดิตที่ทรงพลังที่สุดในโลก เนื่องจากใช้โปรเซสเซอร์ Intel Raptor Lake ระดับ 15 วัตต์ โดยมีตัวเลือกเป็น SoC แบบ 6 คอร์ Intel Core i3-1315UE หรือรุ่น 10 คอร์อย่าง Core i5-1335UE และ Core i7-1365UE

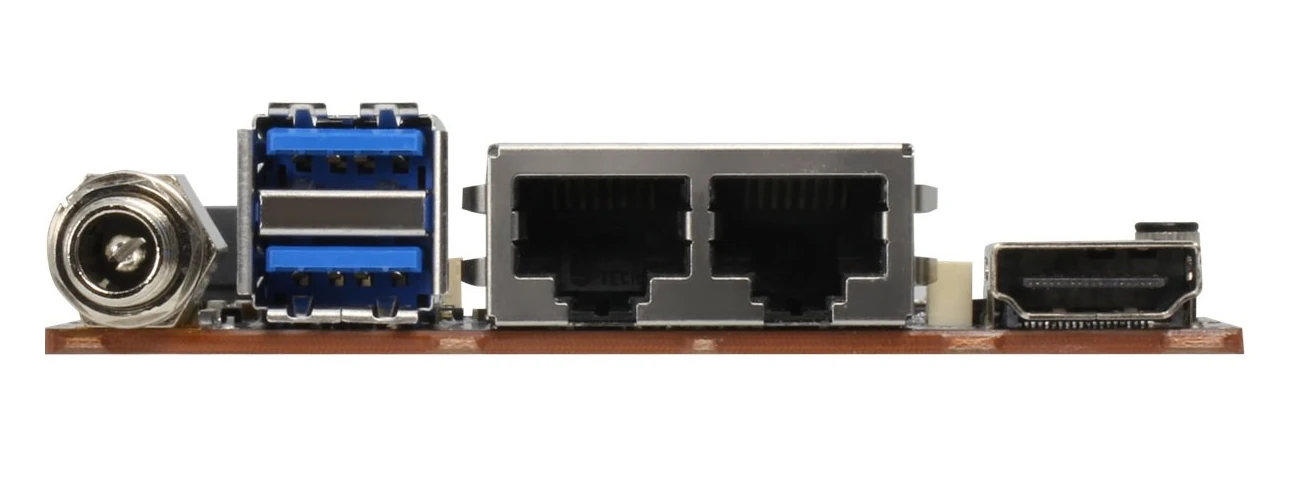

บอร์ด SBC ขนาดกะทัดรัดนี้ออกแบบมาสำหรับโดรนและหุ่นยนต์ โดยมาพร้อมหน่วยความจำ LPDDR5x สูงสุด 16GB รองรับ SSD แบบ SATA และ M.2 NVMe มีพอร์ตเครือข่าย GbE และ 2.5GbE พอร์ต USB Type-A สองช่อง อินเทอร์เฟซแสดงผลแบบ HDMI และ eDP รวมถึงขั้วต่อ PCIe Gen3 x4 แบบ FPC อินเทอร์เฟซ RS232/RS485 และอื่น ๆ

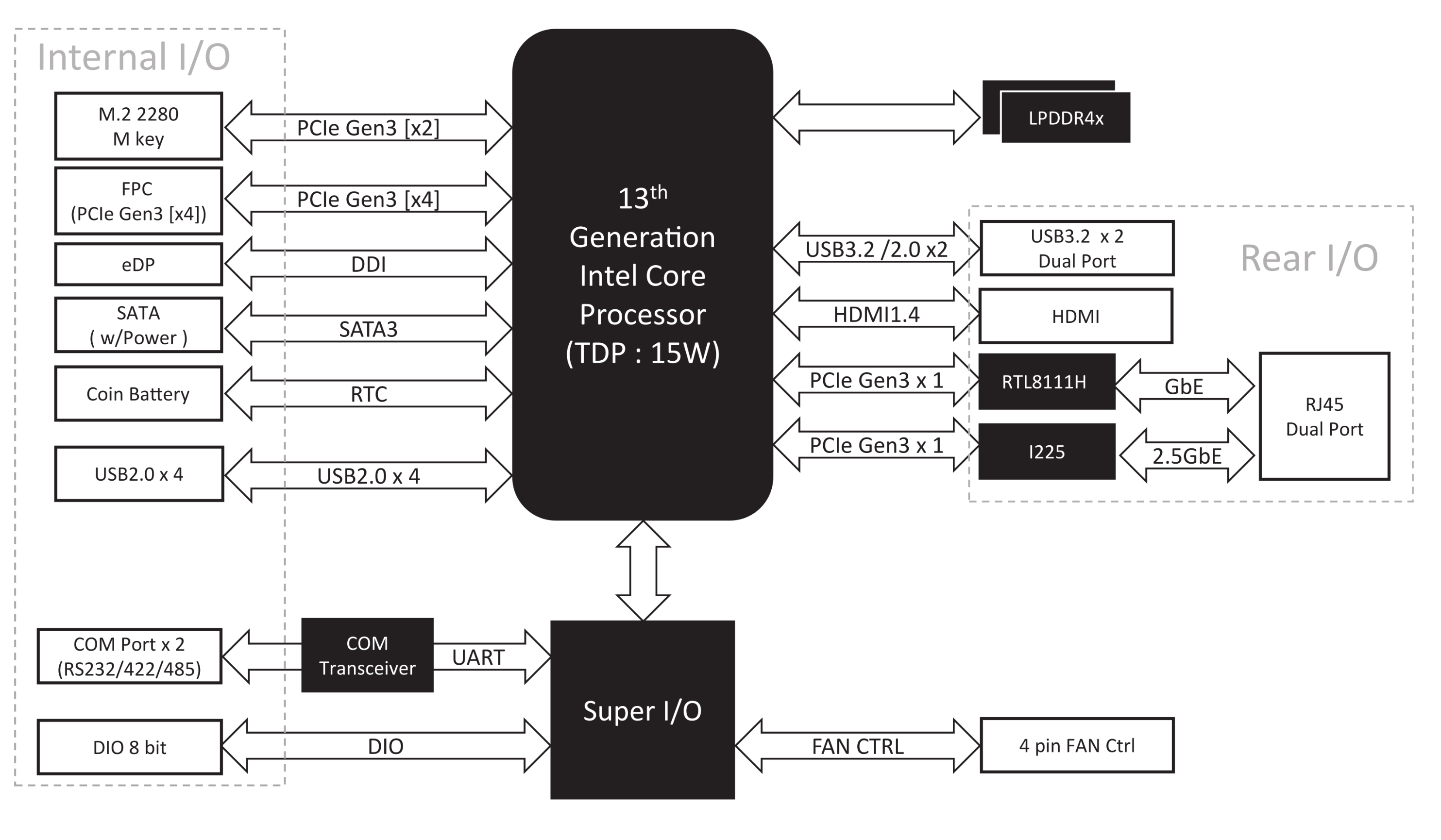

สเปคของ de next-RAP8:

13th Gen Raptor Lake SoC (เลือกได้หนึ่งรุ่น)
- DENEXT-RAP8-A10-0001 model – โปรเซสเซอร์ Intel Core i7-1365UE 10-core/12-thread สูงสุด 1.70 GHz / 4.90 GHz (Turbo) พร้อมกราฟิก Intel Iris Xe 96 EU @ 1.30 GHz; TDP/PBP: สูงสุด 15 วัตต์
- DENEXT-RAP8-A10-0002 model – โปรเซสเซอร์ Intel Core i5-1335UE 10-core/12-thread สูงสุด 1.30 GHz / 4.50 GHz (Turbo) พร้อมกราฟิก Intel Iris Xe 80 EU @ 1.25 GHz; TDP/PBP: สูงสุด 15 วัตต์
- DENEXT-RAP8-A10-0003 model – โปรเซสเซอร์ Intel Core i3-1315UE 6-core/8-thread สูงสุด 1.20 GHz / 4.50 GHz (Turbo) พร้อมกราฟิก Intel Iris Xe 64 EU @ 1.20 GHz; TDP/PBP: สูงสุด 15 วัตต์
หน่วยความจำ – LPDDR5x สูงสุด 16GB
ที่เก็บข้อมูล
- พอร์ต SATA III 6Gbps + คอนเนกเตอร์ SATA
- รองรับ SSD แบบ NVMe ผ่าน M.2 2280 M-Key
อินเทอร์เฟซแสดงผล
- eDP 1.4 ความละเอียดสูงสุด 3840 x 2160
- HDMI 1.2a ความละเอียดสูงสุด 1920 x 1080 @ 60Hz
- รองรับการแสดงผลแบบสองหน้าจอแยกอิสระ
เครือข่าย
- Gigabit Ethernet (RJ45) โดยใช้ชิป Intel I219-LM
- 2.5 Gigabit Ethernet (RJ45) โดยใช้ชิป Intel I226-LM
USB
- 2x พอร์ต USB 3.2 Gen2 Type-A
- 4x USB 2.0 ผ่าน pin header
Serial – 2x RS-232/422/485 ผ่าน pin header
การขยาย
- ช่อง M.2 2280 M-Key (PCIe x2)
- PCIe Gen3 x4 ผ่านขั้วต่อแบบ FPC
- ขา GPIO แบบ 8 บิต
- รองรับ SMBus/I2C (เป็นอุปกรณ์เสริม)
ความปลอดภัย – รองรับ fTPM
อื่น ๆ
- ไฟแสดงสถานะ, ปุ่มเปิดเครื่อง, Buzzer, ปุ่มรีเซ็ต
- RTC พร้อมแบตเตอรี่สำรอง 3V/240mAh
- คอนเนกเตอร์พัดลมอัจฉริยะแบบ 4 พิน
- UEFI BIOS พร้อมรองรับ Wake on LAN, Watchdog Timer
แหล่งจ่ายไฟ – +12V ผ่านช่องเสียบ DC แบบขันยึด; รองรับโหมด AT (ค่าเริ่มต้น) หรือ ATX
การใช้พลังงาน (Core i7-1365UE + RAM 16GB LPDDR5x)
- ปกติ: 3.18A @12V, 38.16W
- สูงสุด: 3.36A @12V, 39.16W
ขนาด – 86 x 55 มิลลิเมตร (ประมาณเท่าบัตรเครดิต)
ช่วงอุณหภูมิ – ขณะใช้งาน 0°C ~ 60°C; ไม่ได้ใช้งาน: -40°C ~ 80°C
ความชื้นสัมพัทธ์ – 0% ~ 90% (ไม่ควบแน่น)
อายุการใช้งานเฉลี่ย (MTBF) – 1,679,950 ชั่วโมง (ประมาณ 191 ปี!)
การรับรองมาตรฐาน – EMC CE/FCC Class A

AAEON ให้การรองรับระบบปฏิบัติการ Windows 10 64-bit และ Ubuntu 22.04.3 พร้อม Linux Kernel 6.2 สำหรับบอร์ด de next-RAP8 แม้ว่าระบบปฏิบัติการทั้งสองเวอร์ชันนี้จะไม่ใช่เวอร์ชันล่าสุดในปัจจุบัน แต่ทางบริษัทอาจเลือกใช้เวอร์ชันดังกล่าวอย่างระมัดระวัง เนื่องจากเป็นเวอร์ชันที่ผ่านการทดสอบและโฆษณาว่ารองรับไดรเวอร์โดยสมบูรณ์แล้ว

กลุ่มผลิตภัณฑ์บอร์ด SBC ขนาดเท่าบัตรเครดิต “de next” เปิดตัวครั้งแรกในปี 2022 ด้วยรุ่น de next-TGU8 และ de next-V2K8 ที่ใช้ชิป Intel Core Tiger Lake และ AMD Embedded V2000 ที่มี TDP 15 วัตต์ตามลำดับ และรุ่น de next-RAP8 ก็ได้ยกระดับขึ้นไปอีกขั้นด้วยโปรเซสเซอร์ Intel Raptor Lake เจนเนอเรชันที่ 13 ที่ยังคงใช้พลังงาน 15 วัตต์เช่นเดิม

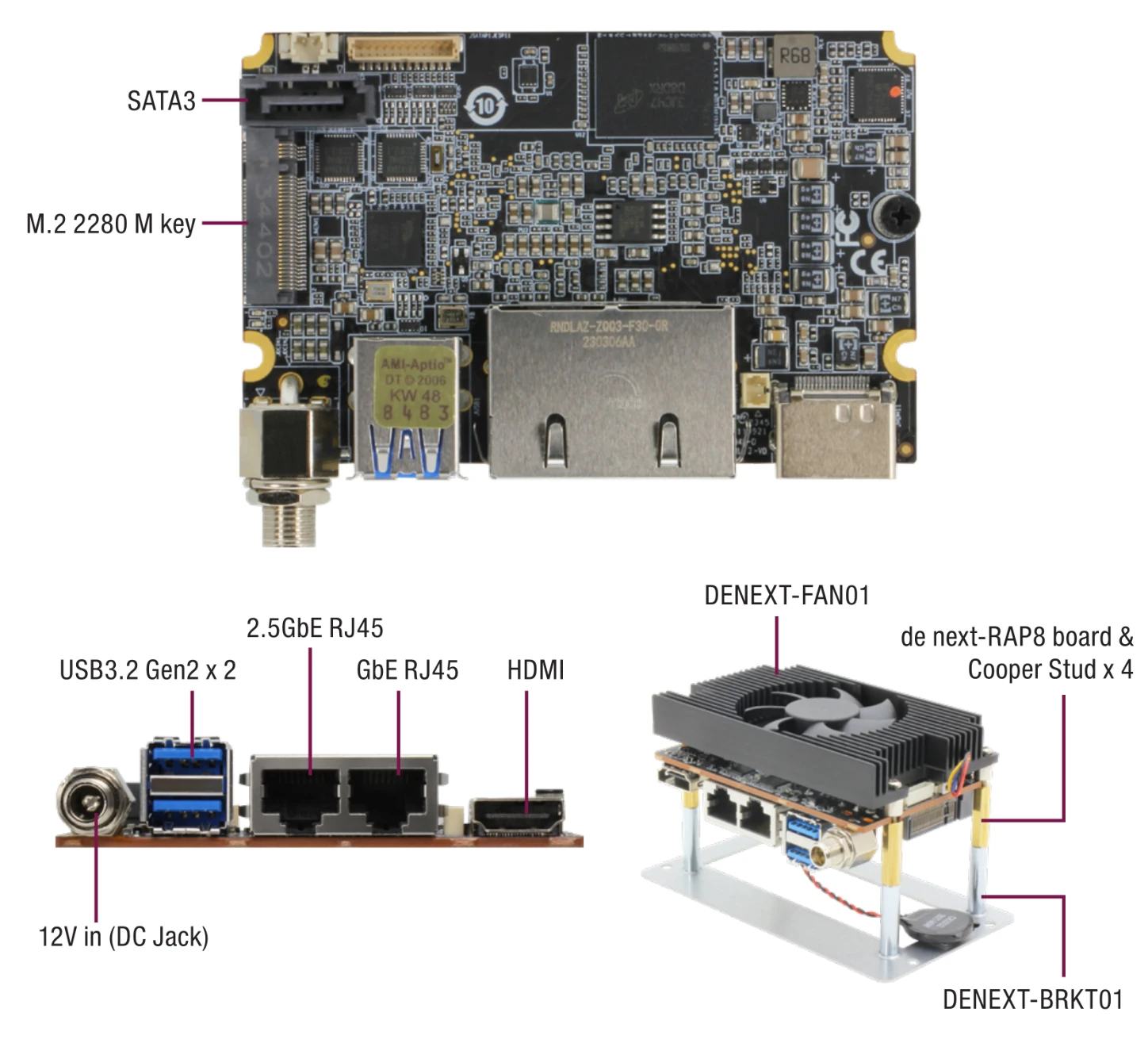

การระบายความร้อนให้กับโปรเซสเซอร์ที่ใช้พลังงาน 15 วัตต์บนบอร์ด SBC ขนาดเล็กเท่าบัตรเครดิตหรือ Raspberry Pi โดยใช้เพียงฮีตซิงก์นั้นแทบเป็นไปไม่ได้ ดังนั้น de next-RAP8 จึงใช้โซลูชันระบายความร้อน DENEXT-FAN01 ซึ่งเป็นชุดพัดลมพร้อมฮีตซิงก์ขนาดใหญ่ที่ครอบคลุมด้านล่างของบอร์ดทั้งหมด และมีพัดลมในตัวช่วยระบายความร้อนอย่างมีประสิทธิภาพ

ก่อนหน้านี้บอร์ด SBC ที่ใช้ชิป Raptor Lake ที่มีขนาดเล็กที่สุดที่เราเคยพูดถึง จะใช้ฟอร์มแฟกเตอร์ Pico-ITX (100×72 มม.) เช่น DFI RPP051 และ AAEON PICO-RAP4 ดังนั้นจึงเป็นไปได้ว่าค่าขีดจำกัดพลังงาน PL1 และ PL2 อาจต้องถูกปรับให้ต่ำลง เพื่อให้ de next-RAP8 สามารถทำงานได้อย่างเหมาะสมภายใต้ข้อจำกัดของพื้นที่และการระบายความร้อน

ราคาของบอร์ดยังไม่ได้เปิดเผยต่อสาธารณะ ถ้าสนใจจะต้องขอใบเสนอราคาผ่านทางหน้าเว็บผลิตภัณฑ์, ซึ่งจะมีทั้งข้อมูล datasheet, คู่มือผู้ใช้, ไบออสของบอร์ด รวมถึงไดรเวอร์สำหรับระบบปฏิบัติการ Windows และ Linux

แปลจากบทความภาษาอังกฤษ : AAEON de next-RAP8 credit card-sized Raptor Lake SBC features up to Intel Core i7-1365UE CPU
