บอร์ด Nexus RP2350 LiPo : คล้ายกับ Raspberry Pi Pico 2 แต่เพิ่มการรองรับแบตเตอรี่ LiPo, flash 16MB และพอร์ต USB-C

Zaitronics Nexus RP2350 LiPo เป็นบอร์ดที่ใช้ชิป Raspberry Pi RP2350 ซึ่งคล้ายกับ Raspberry Pi Pico 2, แต่มีการปรับปรุงหลายอย่าง ได้แก่ การรองรับแบตเตอรี่ LiPo, หน่วยความจำ SPI flash ขนาด 16MB, พอร์ต USB-C และคอนเน็กเตอร์ขยายแบบ Qwiic/STEMMA QT

บริษัทจากออสเตรเลียระบุว่า นอกจากการปรับปรุงเหล่านี้แล้ว ตัวบอร์ดยังคงมีขนาดและตำแหน่งขาเหมือนกับ Raspberry Pi Pico 2 รุ่นดั้งเดิม และหากมีความสนใจมากพออาจมีการออกแบบบอร์ด Nexus RP2350 LiPo W รุ่นที่รองรับ WiFi และ Bluetooth ในอนาคตด้วย

.

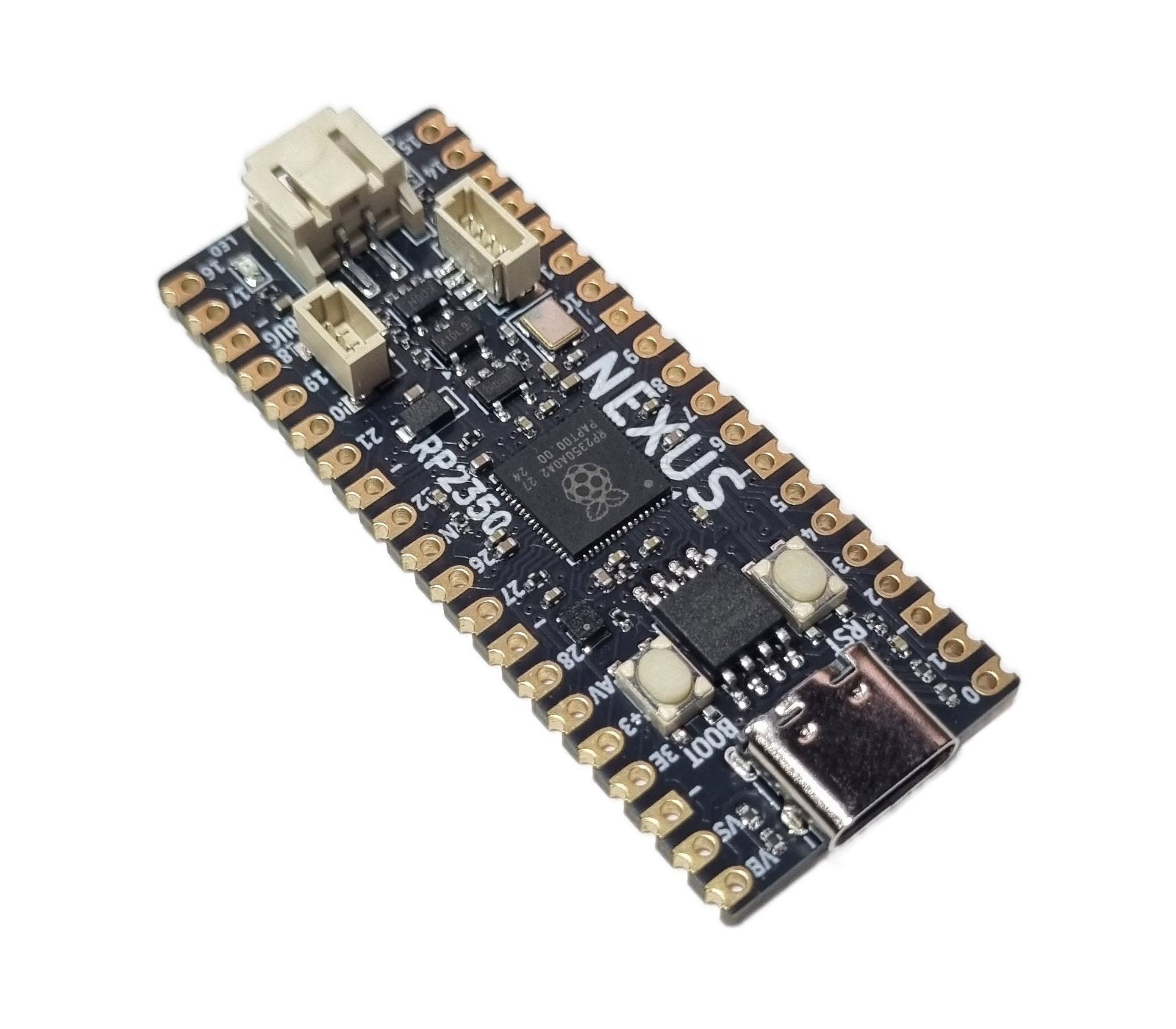

Nexus RP2350 LiPo board

สเปคของ Nexus RP2350 LiPo :

  • SoC – Raspberry Pi RP2350A
    • CPU
      • Dual-core Arm Cortex-M33 @ 150 MHz พร้อม Arm Trustzone, Secure boot OR
      • Dual-core RISC-V Hazard3 @ 150 MHz
      • สามารถใช้งานคู่กันได้สูงสุด 2 คอร์ แต่จะไม่สามารถทำงานได้พร้อมกัน
    • หน่วยความจำ – SRAM ภายในขนาด 520 KB
    • ความปลอดภัย
      • หน่วยความจำ OTP แบบ anti-fuse ขนาด 8KB สำหรับ key storage
      • Secure Boot (รองรับเฉพาะ Arm)
      • SHA-256 acceleration
      • ตัวสร้างเลขสุ่ม TRNG (true random number generator)
      • ตัวตรวจจับสัญญาณรบกวนความถี่สูง (Fast Glitch Detectors)
    • แพ็คเกจ – QFN-60
  • ที่เก็บข้อมูล – 1QSPI flash บนบอร์ด ขนาด 16 MB
  • USB – พอร์ต USB Type-C 1.1 host/device สำหรับจ่ายไฟและโปรแกรม
  • การขยาย
    • 2x 20-pin headers และขอบบอร์ดแบบเจาะรู (castellated) พร้แม
      • 26x GPIO
      • 2x UART
      • 2x คอนโทรลเลอร์ SPI
      • 2x คอนโทรลเลอร์ I2C
      • 16x ช่องสัญญาณ PWM
      • 4x ADC
      • 3x PIO blocks, 12x PIO (Programmable IO) state machines
    • คอนเนกเตอร์ Qwiic/STEMMA QT
  • การดีบัก – คอนเน็กเตอร์ HST SWD แบบ 3 พิน
  • อื่น ๆ
    • ปุ่ม Boot และ Reset
    • ไฟ LED แสดงสถานะการชาร์จ
    • ไฟ LED สีแดงแบบโปรแกรมได้
  • พาวเวอร์ซัพพลาย
    • 5V ผ่านพอร์ต USB-C
    • 1.8 ถึง 5.5V ผ่านขา VS
    • คอนเน็กเตอร์ JST-PH แบบ 2 พิน สำหรับแบตเตอรี่ LiPo ขนาด 3.7V พร้อมวงจรชาร์จในตัวที่ 200mA; จะชาร์จโดยอัตโนมัติเมื่อเชื่อมต่อ USB และเปลี่ยนไปใช้พลังงานจากแบตเตอรี่เมื่อถอดสาย
  • ขนาด – 51 x 21 มม.
  • ช่วงอุณหภูมิในการทำงาน – -20°C ถึง +85°C

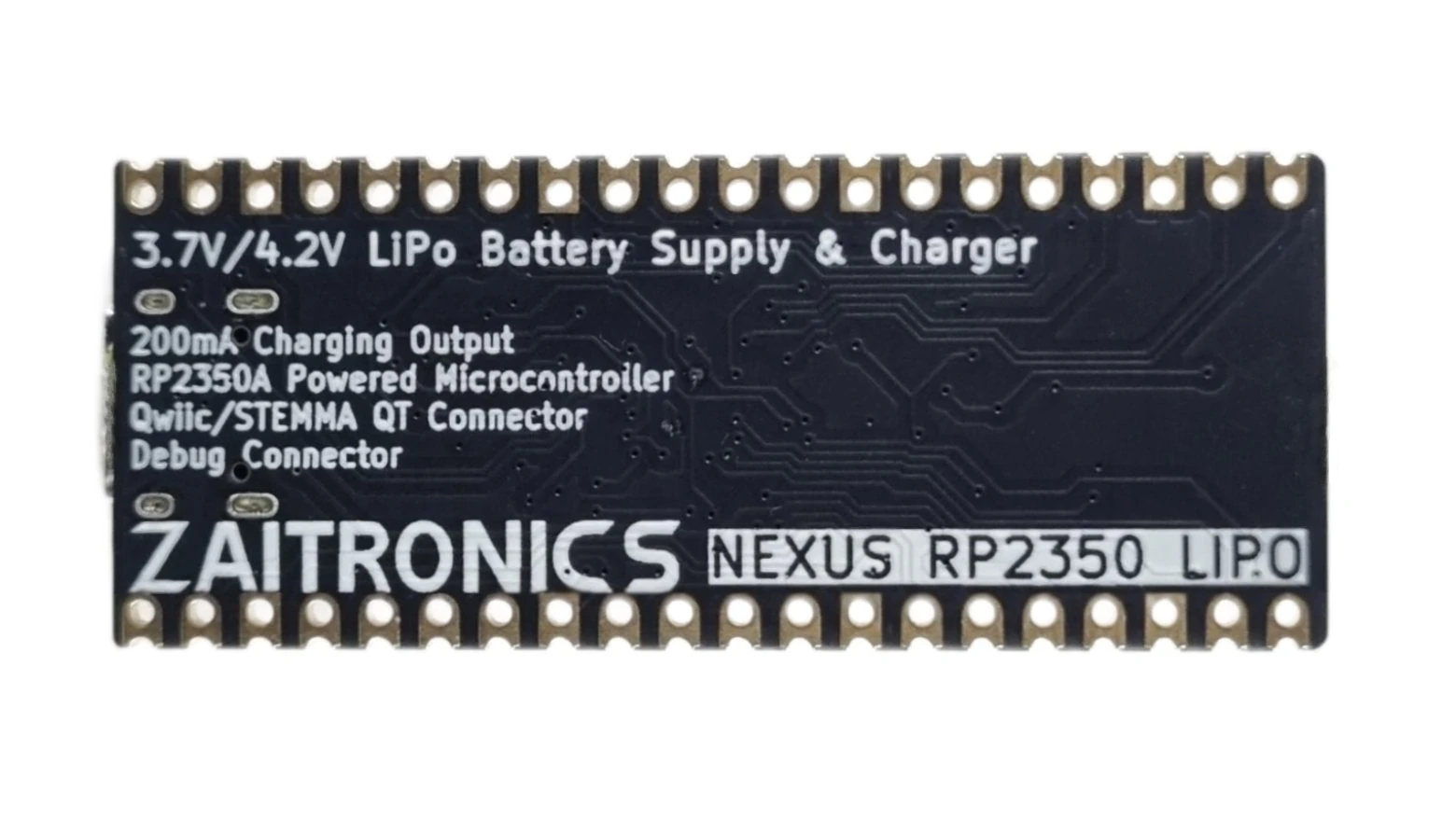

Raspberry Pi Pico 2 Board LiPo Battery Support

บอร์ดนี้รองรับการเขียนโปรแกรมด้วย MicroPython, CircuitPython, C/C++ และภาษาอื่น ๆ ที่ใช้กับ Raspberry Pi Pico 2 ได้ เนื่องจากมีความเข้ากันได้ในด้านซอฟต์แวร์และเฟิร์มแวร์ จึงเหมาะอย่างยิ่งสำหรับงานที่ต้องการประมวลผลเสียง, หุ่นยนต์, ระบบควบคุม และอุปกรณ์อิเล็กทรอนิกส์แบบพกพา

บอร์ดนี้ไม่ใช่บอร์ดแรกที่ใช้ชิป Raspberry Pi RP2350 และรองรับแบตเตอรี่ LiPo โดยยังมีตัวเลือกอื่น ๆ เช่น Adafruit Feather RP2350 ที่มีพอร์ต HSTX, Datanoise PicoADK v2 : บอร์ด Synthesizer, โมดูล RP2350 Stamp / Stamp XL ของ Solder Party, บอร์ด Challenger+ RP2350 WiFi6/BLE5 และอื่น ๆ อีกหลายรุ่น ซึ่งบอร์ดเหล่านั้นมักเพิ่มฟีเจอร์พิเศษเข้ามา ในขณะที่ Nexus RP2350 LiPo ยังคงใกล้เคียงกับการออกแบบเดิมของ Pico 2 มากกว่า

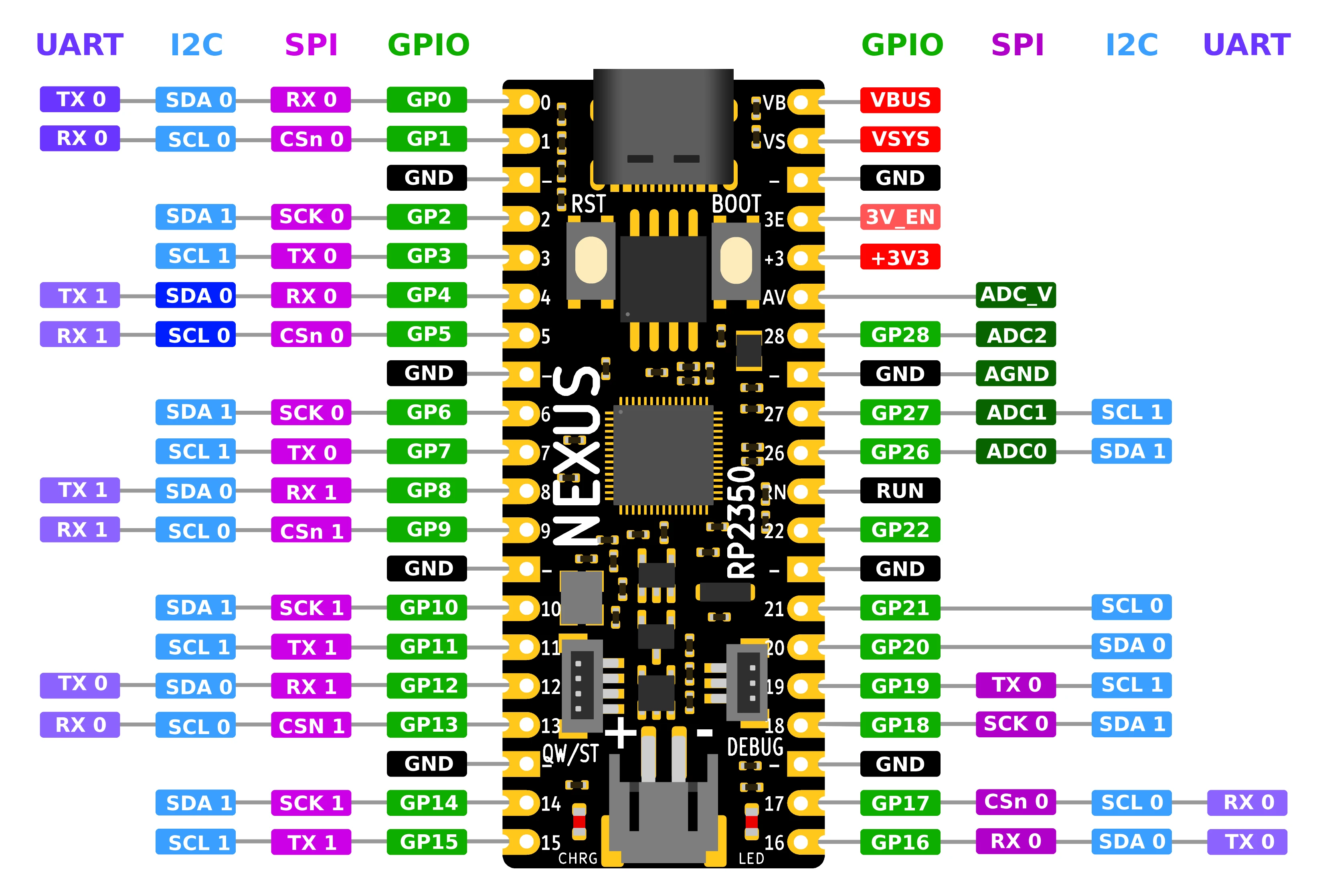

Nexus RP2350 LiPo pinout diagram

Zaitronics เปิดให้สั่งจองบอร์ดล่วงหน้าผ่านร้านค้าออนไลน์ของบริษัท ในราคา $18.00 AUD (~380฿) และยังมีวางจำหน่ายบน Ebay Australia for $22.50 AUD (~480฿)

แปลจากบทความภาษาอังกฤษ : Nexus RP2350 LiPo board improves on Raspberry Pi Pico 2 with LiPo battery support, 16MB flash, USB-C port
