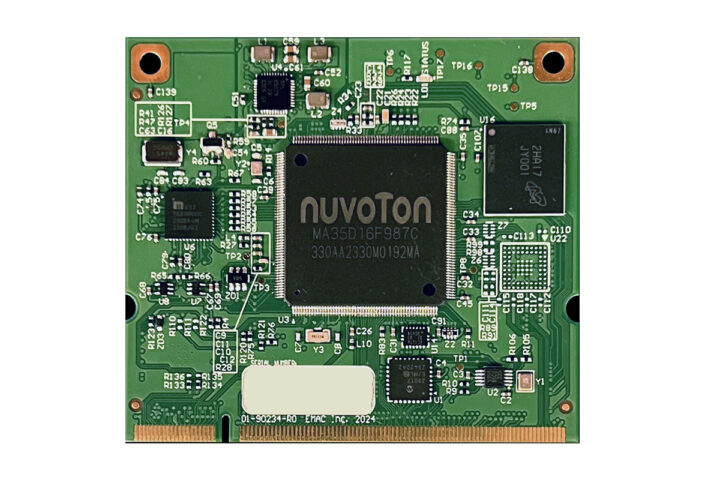

EMAC SoM-35D1F เป็นโมดูล system-on-module (SoM) ระดับอุตสาหกรรมที่ใช้ชิป NuvoTon NuMicro MA35D1 ซึ่งเป็น SoC แบบ dual-core Cortex-A35/M4 มาพร้อมขั้วต่อขอบแบบ SO-DIMM ขนาด 200 พิน ตัวโมดูลมาพร้อม RAM DDR3L ขนาด 512MB และ eMMC flash สูงสุด 16GB เหมาะสำหรับการใช้งานในระบบ edge gateway, ระบบ HMI, ระบบอัตโนมัติในอุตสาหกรรม และระบบพลังงานอัจฉริยะ
SoM-35D1F ยังมีฟีเจอร์เพิ่มเติม เช่น Gigabit Ethernet คู่, 4x อินเทอร์เฟซ serial ( RS485/RS232), 2x CAN-FD, อินเทอร์เฟซ USB 2.0 หลายช่อง, อินเทอร์เฟซเสียง I2S, SPI, I2C และ GPIO จำนวน 14 พิน นอกจากนี้ยังรองรับการเชื่อมต่อกล้องแบบ CSI, คอนโทรลเลอร์หน้าจอ LCD แบบ 24 บิต พร้อมระบบสัมผัสแบบแรงกด (resistive touch) และ ADC แบบ 12 บิต สำหรับการอ่านค่าสัญญาณอนาล็อก, ในด้านความปลอดภัย ตัวโมดูลยังรองรับฟีเจอร์ TrustZone, Secure Boot และ TSI (Trusted System Identity) เพื่อเพิ่มความปลอดภัยของระบบอีกด้วย

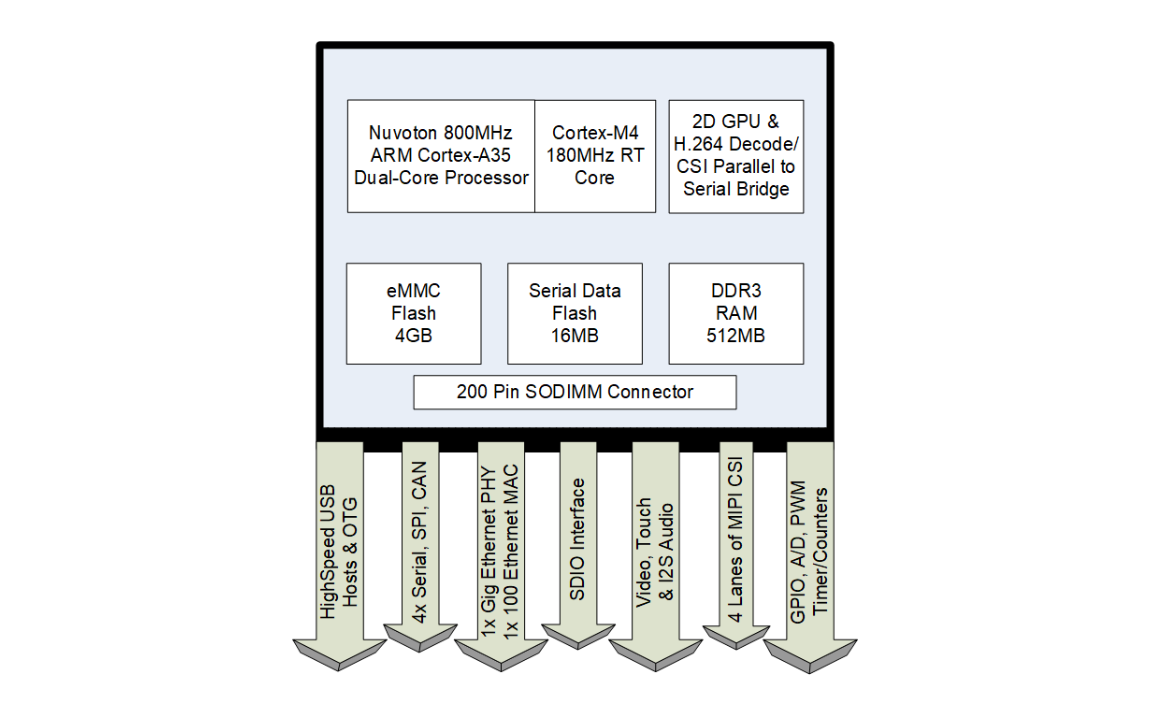

สเปค่ของ EMAC SoM-35D1F :
- SoC – Nuvoton NuMicro MA35D1
- CPU
- 2x Arm Cortex-A35 cores ความเร็วสูงสุด 800 MHz
- Arm Cortex-M4 processor ความเร็วสูงสุด 180 MHz
- GPU – 2D Graphic Engine (GFX)
- VPU – ตัวถอดรหัสวิดีโอ H.264 ความละเอียดสูงสุด 1920×1080 @ 45 Hz; ตัวถอดรหัสภาพ JPEG
- CPU
- หน่วยความจำ – DDR3 ขนาด 512MB
- ที่จัดเก็บข้อมูล
- eMMC flash สูงสุด 16GB
- serial data flash สูงสุด 32MB
- อินเทอร์เฟซ SD/MMC card ผ่าน SDIO
- อินเทอร์เฟซบอร์ดฐาน (Carrier board) – ขั้วต่อขอบ SODIMM 200 พิน ระยะห่าง 0.6 มม. ที่เข้ากันได้กับมาตรฐาน DDR1 mechanical standard
- การแสดงผล
- คอนโทรลเลอร์ LCD แบบ 24 บิต พร้อมการเร่งความเร็ว 2D/3D
- คอนโทรลเลอร์หน้าจอสัมผัสแบบแรงกด (4 สาย)
- กล้อง – สูงสุด 4x MIPI CSI
- เสียง – 1x พอร์ตเสียง I2S
- เครือข่าย
- 1x Gigabit Ethernet (10/100/1000 Base-T พร้อม PHY)
- 1x 10/100 Ethernet MAC (PHY บน carrier board)
- USB – 1x พอร์ต USB 2.0 Host, 1x พอร์ต USB 2.0 OTG/Host/Device
- Serial – รองรับ 4x UART, 2x CAN FD
- แอนะล็อก – 4x ช่อง ADC แบบ 12 บิต
- อินเทอร์เฟซอื่น ๆ – 2x I2C, 2x SPI, 14x GPIOs, 2x SDIO, Timer/counters และ PWM
- การแสดงผล
- ความปลอดภัย – รองรับ Arm TrustZone, Secure Boot, ระบบตรวจจับการงัดแงะ, เครื่องเข้ารหัสข้อมูล, TRNG (ตัวสร้างเลขสุ่มจริง), Key Store, และ OTP
- แหล่งจ่ายไฟ – 3.3V
- ขนาด – 67 x 60 มม.
- ช่วงอุณหภูมิการทำงาน – -40°C ถึง +85°C

SoM-35D1F ทำงานด้วยระบบปฏิบัติการ EMAC OE (OpenEmbedded Linux) ซึ่งเป็น lightweight distribution ที่มาพร้อม BSP, U-Boot bootloader และไดรเวอร์สำหรับอุปกรณ์ฮาร์ดแวร์ทั้งหมดที่อยู่บนบอร์ด รองรับการพัฒนา GUI ด้วย Qt, อินเทอร์เฟซ I/O มาตรฐานของ Linux ทั้งหมด และยังรองรับการควบคุมแบบเรียลไทม์ผ่านคอร์ Cortex-M4
SoM-35D1F มีให้เลือก 4 รุ่น ซึ่งจะแตกต่างกันหลัก ๆ ที่จำนวนพอร์ต USB, ความจุของหน่วยความจำ eMMC และช่วงอุณหภูมิที่รองรับในการทำงาน, รุ่น 122 และ 212: มาพร้อมอินเทอร์เฟส USB 2.0 จำนวน 3 ช่อง และ eMMC ขนาด 4GB โดยรุ่น 212 รองรับการทำงานที่อุณหภูมิต่ำถึง -40°C, รุ่น 202: มีอินเทอร์เฟส USB เพียง 2 ช่อง, รุ่น 232: มี USB 3 ช่อง และหน่วยความจำ eMMC ขนาดใหญ่ถึง 16GB ทุกรุ่นใช้หน่วยประมวลผลเดียวกัน, RAM ขนาด 512MB และขั้วต่อขอบ SODIMM 200 พินแบบเดียวกัน

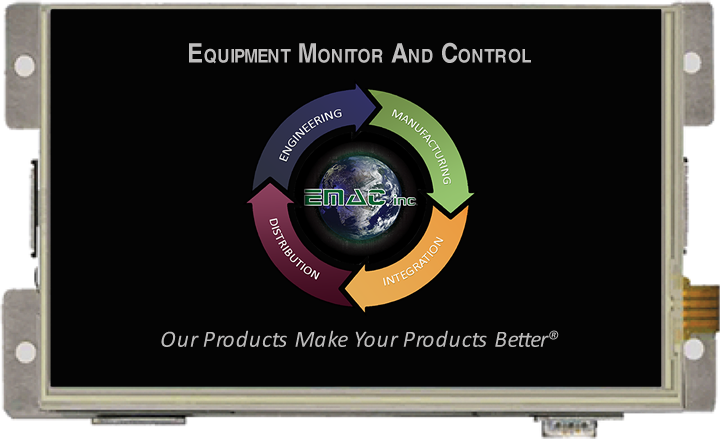

ในเอกสาร datasheet ของ SoM-35D1F บริษัทระบุว่าโมดูล SoM นี้รองรับการใช้งานร่วมกับ SoM-255G2 carrier board ซึ่งมีให้เลือก 3 รุ่นย่อย. SOM-255G2-000 บอร์ดมาตรฐาน มาพร้อมพอร์ต Ethernet คู่, อินเทอร์เฟซเสียง, การเชื่อมต่อ Wi-Fi/Bluetooth และจอ LCD ขนาด 7 นิ้ว, SOM-255G2-001: มีการเชื่อมต่อคล้ายกับรุ่น 000 แต่เปลี่ยนเป็นจอ LCD ขนาด 10 นิ้ว, SOM-255G2-007: มาพร้อม Ethernet คู่และอินเทอร์เฟซเสียง แต่ไม่มี Wi-Fi/Bluetooth และจอ LCD

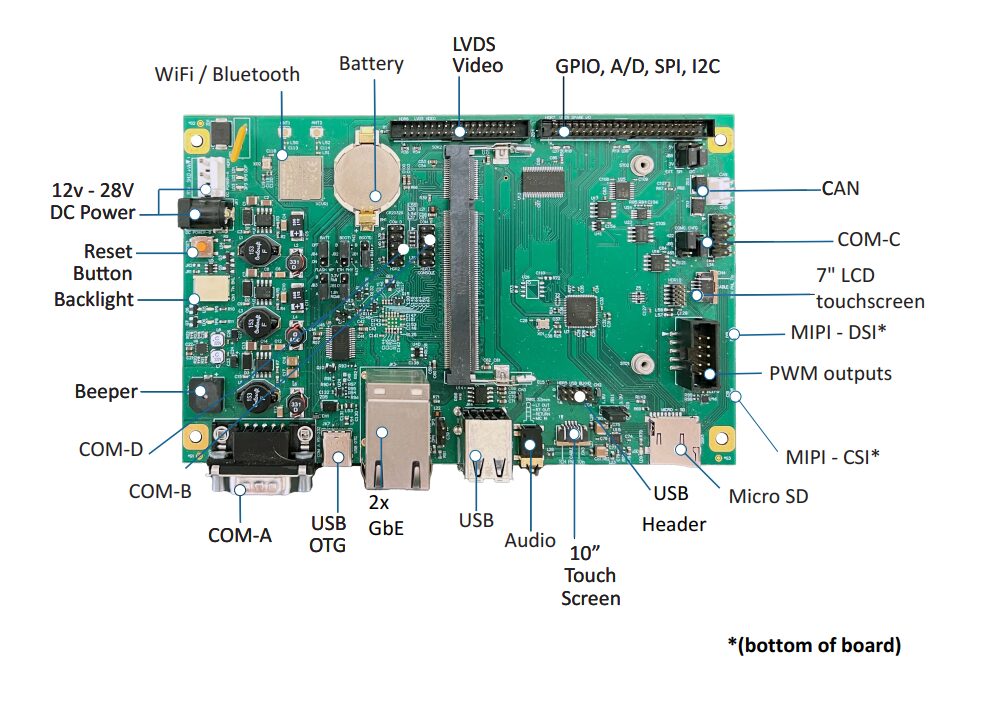

บอร์ดฐาน (carrier board) ช่วยให้สามารถเข้าถึงฟังก์ชันต่าง ๆ ได้หลากหลาย เช่น พอร์ต Gigabit Ethernet คู่,, อินเทอร์เฟซกล้องแบบ CSI 4 เลน, อินเทอร์เฟซจอแสดงผลแบบ MIPI-DSI, อินพุตสัมผัสแบบแรงกด (Resistive touch), รองรับ Wi-Fi (802.11 a/b/g/n) และ Bluetooth 5.1, พอร์ต Serial 4 ช่อง, พอร์ต USB 2.0 แบบ Host และ OTG. พอร์ต CAN-FD. อินเทอร์เฟซเสียง I2S. อินเทอร์เฟซ SPI, I2C. GPIO จำนวน 16 พิน, ช่อง ADC แบบ 12 บิต นอกจากนี้ยังสามารถต่อจอสัมผัสขนาด 7 นิ้ว หรือ 10 นิ้วแบบออปชันเพิ่มเติมได้ เหมาะอย่างยิ่งสำหรับการใช้งานในระบบ HMI และพีซีแบบติดแผง (Panel PC)
NuMicro MA35D1 เปิดตัวครั้งแรกในเดือนธันวาคมปี 2022 และนับตั้งแต่นั้นมาก็มีผลิตภัณฑ์หลายรุ่นที่พัฒนาขึ้นโดยใช้ชิปตัวนี้ เช่น Forlinx FET-MA35-S2 : โมดูลและบอร์ด SBC, โมดูลอุตสาหกรรม MYIR MYC-LMA35 พร้อมบอร์ดพัฒนา MYD-LMA35, รวมถึงเกตเวย์ IoT อย่าง NuMaker-HMI-MA35D1-S1 และ NuMaker-IoT-MA35D1-A1 ที่ล้วนพัฒนาขึ้นจากชิป MA35D1 นี้เช่นกัน, EMAC SoM-35D1F ถือเป็นโมดูล (SoM) รุ่นแรกที่ใช้ MA35D1 ซึ่งมาพร้อมขั้วต่อขอบแบบ SO-DIMM ในขณะที่โมดูลอื่น ๆ จะใช้การเชื่อมต่อแบบบัดกรีลงบอร์ดโดยตรงผ่านแผ่น LGA
ขณะนี้บริษัทยังไม่ได้เปิดเผยข้อมูลราคาอย่างเป็นทางการของโมดูล (SoM), หากต้องการทราบราคาจะต้องติดต่อสอบถามผ่านหน้าผลิตภัณฑ์ของบริษัท, ซึ่งในหน้านั้นยังมีข้อมูลอื่น ๆ เช่น เอกสาร datasheet, คู่มือผู้ใช้งาน และรายละเอียดเกี่ยวกับบอร์ดฐาน (Carrier Board) ให้ด้วย
แปลจากบทความภาษาอังกฤษ : EMAC SoM-35D1F industrial SO-DIMM SoM features NuvoTon MA35D1 SoC, two GbE interfaces
