RP2350-PiZero – บอร์ด RP2350 ที่มีรูปแบบเดียวกับ Raspberry Pi Zero มาพร้อมพอร์ต mini HDMI และ flash 16MB

Waveshare RP2350-PiZero เป็นรุ่นอัปเดตของ RP2040-PiZero, โดยยังคงรูปแบบบอร์ดแบบ Raspberry Pi Zero เอาไว้ แต่เปลี่ยนจากไมโครคอนโทรลเลอร์ RP2040 ไปใช้  RP2350 ไมโครคอนโทรลเลอร์ dual-core Cortex-M33/RISC-V ที่ทรงพลังมากกว่า

RP2350-PiZero ยังคงมาพร้อมกับ flash ขนาด 16MB, พอร์ต micro HDMI/DVI, พอร์ต USB Type-C จำนวน 2 พอร์ต, ช่องใส่ microSD card และ GPIO header 40 ขา นอกจากนี้ยังรองรับการจ่ายไฟ 5V ผ่าน USB-C และรองรับแบตเตอรี่ LiPo ผ่านคอนเนกเตอร์แบบ 2 ขาพร้อมวงจรชาร์จในตัว

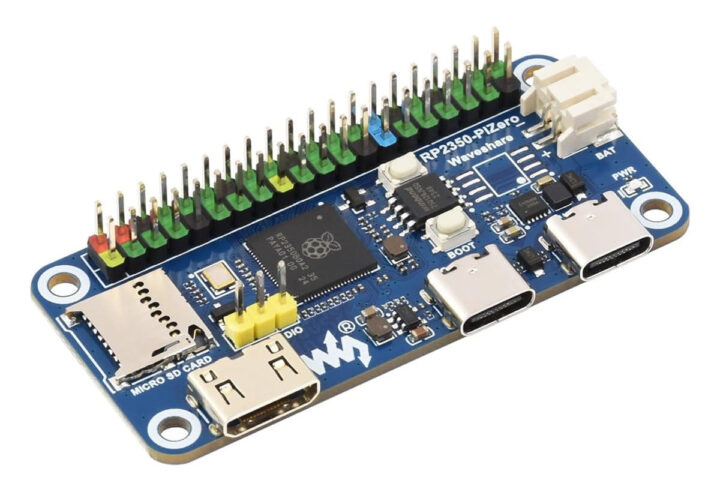

Waveshare RP2350 PiZero

สเปคของ RP2350-PiZero:

  • MCU – ไมโครคอนโทรลเลอร์ – Raspberry Pi RP2350B
    • CPU
      • Dual-core Arm Cortex-M33 @ 150 MHz พร้อม Arm TrustZone และ Secure boot หรือ
      • Dual-core RISC-V Hazard3 @ 150 MHz
      • สามารถเลือกใช้คอร์ประมวลผลใดก็ได้ทั้งสอง
    • หน่วยความจำ – SRAM บนชิปขนาด 520KB
    • แพ็กเกจ – QFN-80
  • หน่วยความจำ – PSRAM chip footprint (7)
  • ที่เก็บข้อมูล
    • SPI flash ขนาด 16MB
    • ช่องใส่ MicroSD card
  • วิดีโอ – พอร์ต Mini HDMI ที่สามารถส่งสัญญาณ DVI ไ
  • USB
    • 1x พอร์ต USB Type-C  (3) สำหรับรับส่งข้อมูล โดยใช้ PIO-USB ทั้งโหมดโฮสต์และอุปกรณ์
    • 1x พอร์ต USB Type-C port (2) สำหรับจ่ายไฟและการโปรแกรม
  • การขยาย– header 40 ขาแบบมีโค้ดสี ประกอบด้ว 2x SPI, 2x I2C, 2x UART, 4x 12-bit ADC, 16x PWM, 8x Programmable I/O (PIO) state machines สำหรับสร้างอุปกรณ์ต่อพ่วงแบบกำหนดเอง
  • การดีบัก – อินเทอร์เฟซดีบัก 3 ขา
  • อื่น ๆ
    • ปุ่ม BOOT และ RUN
    • ไฟแสดงสถานะการจ่ายไฟ (Power LED)
  • การจ่ายไฟ
    • 5V ผ่านพอร์ต USB Type-C
    • คอนเนกเตอร์ 2 ขาสำหรับแบตเตอรี่ลิเทียม
  • ขนาด – 65 x 30มม.

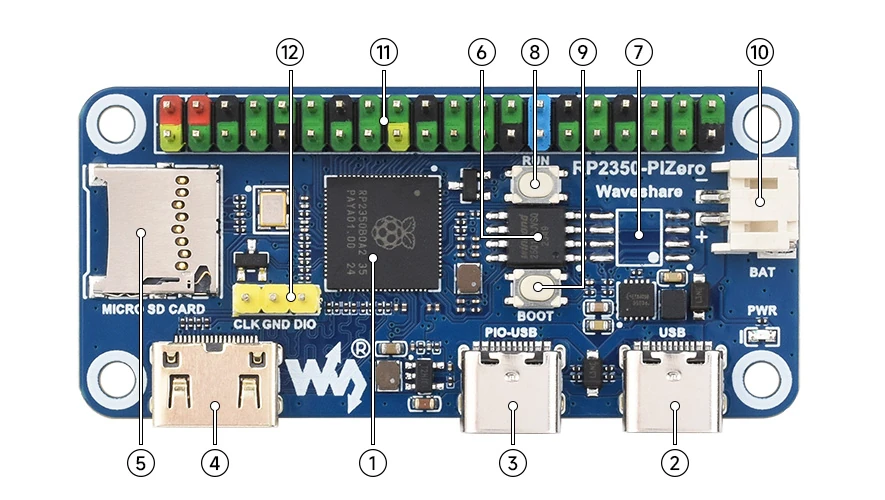

Raspberry Pi Zero RP2350 board

Waveshare มีคำแนะนำพื้นฐานสำหรับเริ่มต้นใช้งานกับ MicroPython, C/C++ และ Arduino อยู่ในหน้า wiki ซึ่งที่นั่นยังมีตัวอย่างเดโมเล็ก ๆ บางตัวสำหรับใช้งานวิดีโอ DVI ผ่านพอร์ต micro HDMI (โดยใช้ PicoDVI fork), การใช้งาน USB host/device ด้วย PIO-USB, และการใช้งานช่องใส่ microSD card ด้วย โปรเจกต์เหล่านี้มีให้ใช้อยู่แล้วบนบอร์ด Raspberry Pi RP2350 รุ่นอื่น ๆ แต่ RP2350-PiZero นี้ถือเป็นบอร์ดที่มีหน้าตาเหมือน Raspberry Pi Zero รุ่นแรก ที่ใช้ไมโครคอนโทรลเลอร์ RP2350 โดยเฉพาะ ซึ่งเราเพิ่งเคยเห็นเป็นครั้งแรก

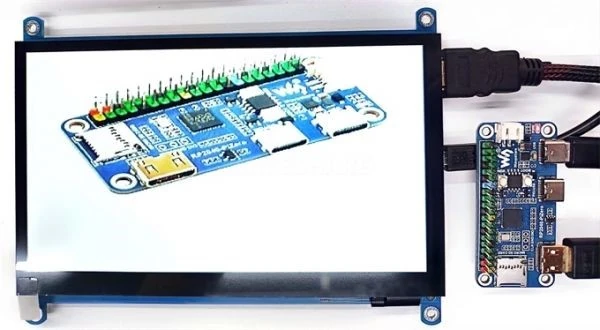

RP2350 DVI Demo Test Image
เดโม DVI ในโหมด 640×480 ที่ 60Hz พร้อมภาพทดสอบขนาด 320×240

Waveshare วางจำหน่าย RP2350-PiZero ราคา $17.17 (~560฿) บน Amazon และ $9.99 (~330฿) ในร้านค้าออนไลน์ของบริษัท นอกจากนี้ยังมีวางจำหน่ายบน AliExpress ด้วย โดยเป็นร้านค้าของบุคคลที่สามซึ่งราคายังไม่ชัดเจน

แปลจากบทความภาษาอังกฤษ : RP2350-PiZero – An RP2350 board with Raspberry Pi Zero form factor, mini HDMI, 16MB flash
