Luckfox Lyra Pi – บอร์ด SBC ที่มีลักษณะคล้าย Raspberry Pi มาพร้อมชิป Rockchip RK3506B แบบสามคอร์ และพอร์ต Ethernet 2 พอร์ต

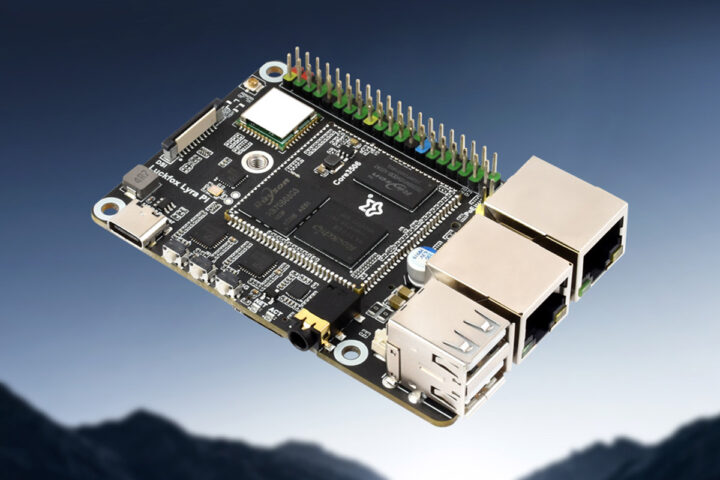

Luckfox Lyra Pi เป็นบอร์ด SBC ขนาดกะทัดรัด มีขนาดใกล้เคียงกับ Raspberry Pi โดยสร้างขึ้นจาก Luckfox Core3506 core board ซึ่งใช้ชิปโปรเซสเซอร์ Rockchip RK3506B แบบสามคอร์ Cortex-A7 และมีคอร์ Cortex-M0 เพิ่มเติม สำหรับงาน IoT, การประมวลผลที่ขอบเครือข่าย (Edge Computing) และการควบคุมในอุตสาหกรรม

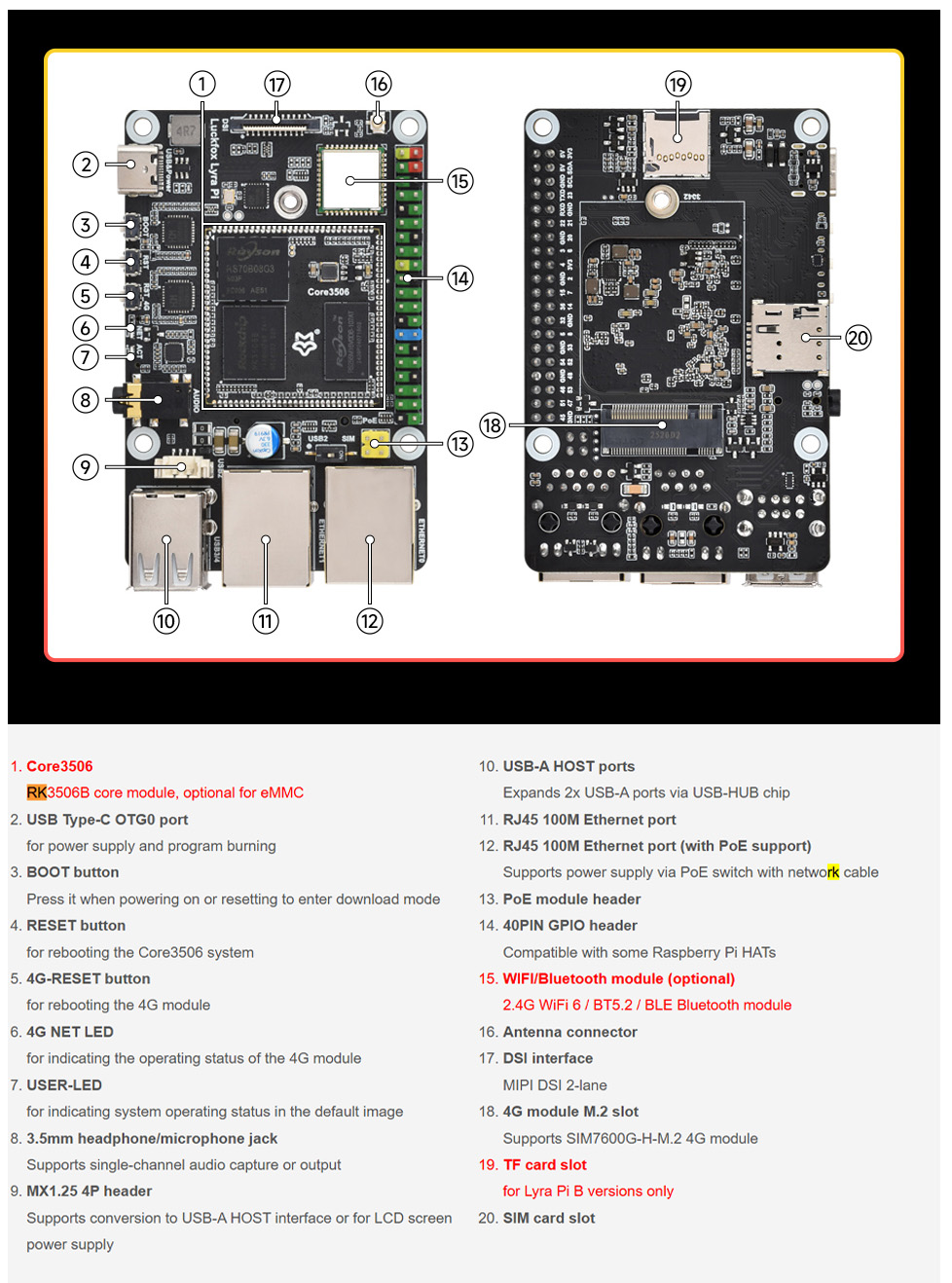

บอร์ดนี้มาพร้อมกับ RAM แบบ DDR3L ขนาด 512MB, eMMC flash ขนาด 8GB (อุปกรณ์เสริม), ช่องใส่ microSD card, พอร์ต Ethernet คู่ 10/100Mbps พร้อมตัวเลือกการจ่ายไฟผ่าน PoE, พอร์ต MIPI DSI, พอร์ต USB Type-A และ Type-C, ช่องเสียบหูฟังขนาด 3.5 มม. และขา GPIO 40 พินที่รองรับ Raspberry Pi HATs นอกจากนี้บอร์ดยังรองรับ Wi-Fi 6 และ Bluetooth 5.2, มีช่อง M.2 สำหรับติดตั้งโมดูล 4G LTE (เป็นอุปกรณ์เสริม) และมีพอร์ตเชื่อมต่อ RS-485 และ CAN Bus สำหรับการใช้งานในภาคอุตสาหกรรมอีกด้วย

Lyra Pi specifications:

• SoC – Rockchip RK3506B
  • CPU
    • 3x ARM Cortex-A7 core สูงสุด 1.5 GHz
    • ARM Cortex-M0 real-time core
  • GPU – 2D GPU เท่านั้น
  • ไม่มี VPU, ไม่มี NPU
• หน่วยความจำ – DDR3L 512MB
• ที่เก็บข้อมูล
  • Lyra Pi A (W) – eMMC 8GB
  • Lyra Pi B (W) – MicroSD card slot
• อินเทอร์เฟซแสดงผล – ขั้วต่อ MIPI DSI แบบ 2-lane รองรับความละเอียดสูงสุด 1280 x 1280 @ 60FPS
• เสียง – ช่องเสียบหูฟังขนาด 3.5 มม.
• เครือข่าย
  • 2x พอร์ต Ethernet RJ45 ความเร็ว 100Mbps พร้อมตัวเลือกรองรับ PoE
  • LyRa Pi A/B W – รองรับ Wi-Fi 6 ที่ความถี่ 2.4GHz, Bluetooth 5.2/BLE พร้อมขั้วต่อสายอากาศ IPEX
  • รองรับโมดูล 4G LTE (ตัวเลือก) ผ่านโมดูล SIM7600G-H-M.2 และช่องใส่ซิมการ์ด
• USB
  • 1x  พอร์ต USB Type-C OTG 2.0 (ใช้สำหรับจ่ายไฟและแฟลชเฟิร์มแวร์)
  • 2x พอร์ต USB-A สำหรับต่ออุปกรณ์ภายนอก ผ่าน USB hub
  • USB header แบบ 4 พิน (MX1.25)
• การขยาย

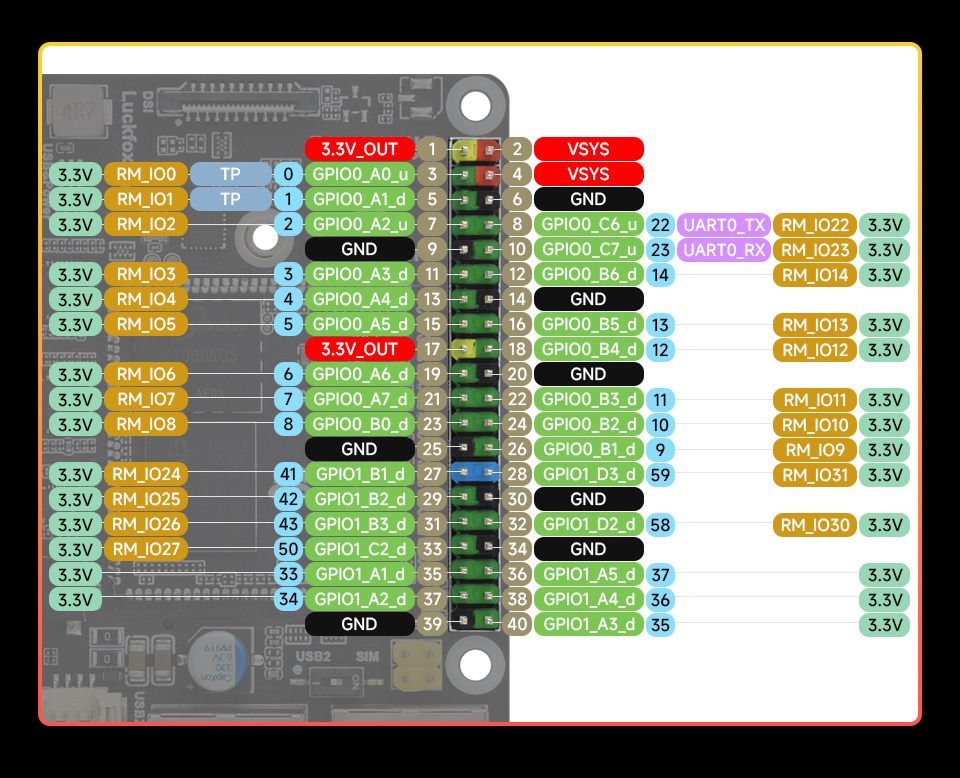

  • GPIO header40 พิน ที่รองรับ UART, SPI, I2C, I2S, PWM, CAN, ADC, RMII, 5V, 3.3V และ GND โดยส่วนใหญ่สามารถใช้งานร่วมกับ Raspberry Pi SBC ได้
  • ช่องเสียบ M.2 สำหรับติดตั้งโมดูล 4G LTE
• อื่น ๆ
  • ปุ่ม BOOT และ RESET
  • ปุ่ม Reset สำหรับ 4G, ไฟแสดงสถานะเครือข่าย 4G (4G Net LED) และไฟ LED สำหรับผู้ใช้
  • DIP switch สำหรับเลือกการเชื่อมต่อ USB ไปยังโมดูล 4G
• การจ่ายไฟ – ใช้ไฟ 5V ผ่านพอร์ต USB Type-C (OTG)

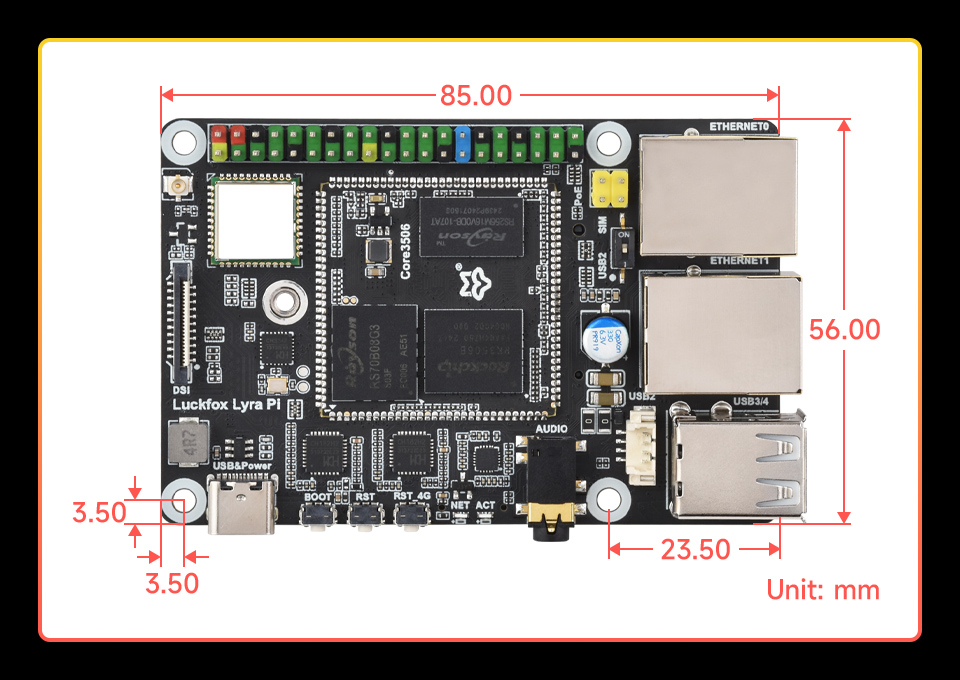

• ขนาด – 85 x 56 มม.

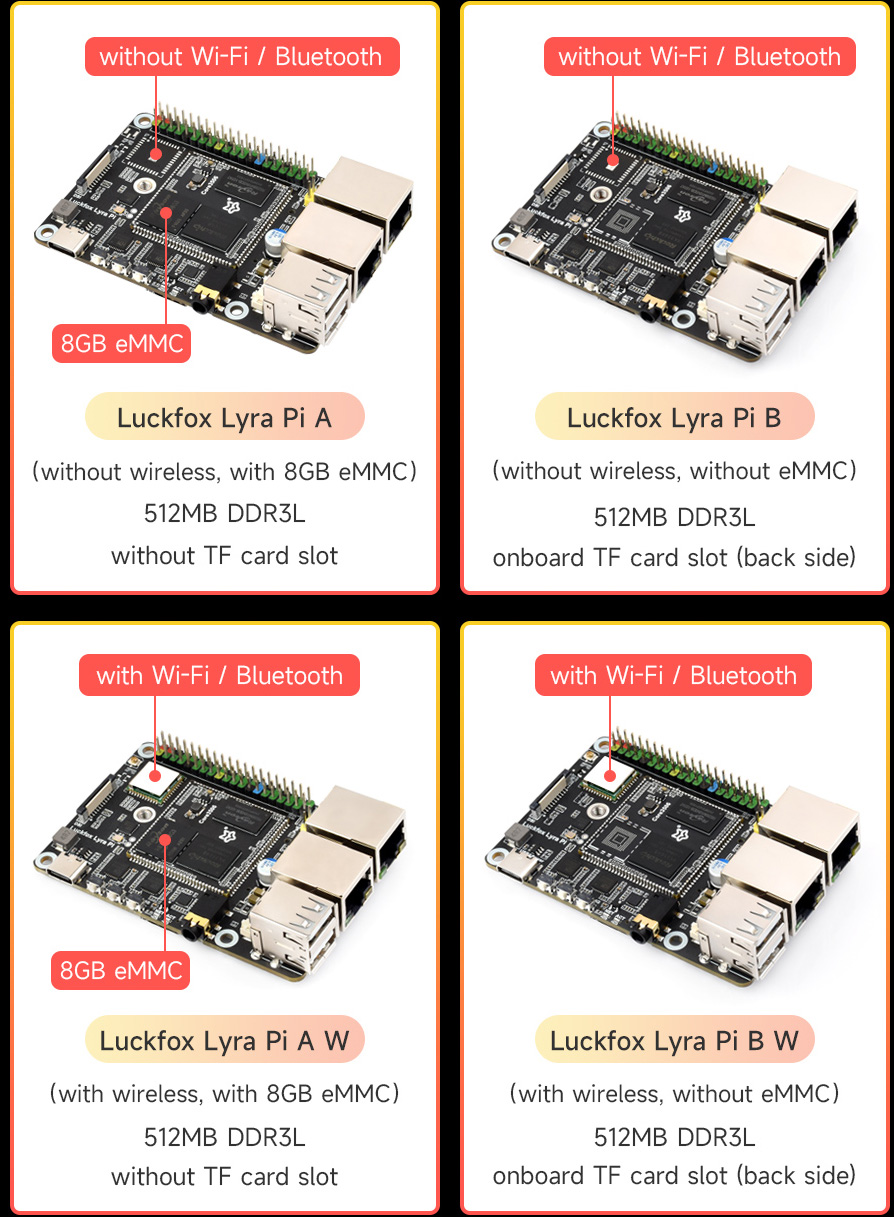

รุ่นของ Lyra Piบอร์ด Lyra Pi SBC มีทั้งหมด 4 รุ่นย่อย ซึ่งทุกรุ่นใช้ชิป RK3506B เหมือนกัน ความแตกต่างจะอยู่ที่ตัวเลือกที่เก็บข้อมูลและการเชื่อมต่อไร้สาย:

• รุ่น A – มาพร้อม eMMC ขนาด 8GB, ไม่มี Wi-Fi/Bluetooth และไม่มีช่องใส่ MicroSD
• รุ่น B – ใช้ MicroSD card สำหรับจัดเก็บข้อมูล, ไม่มี eMMC และไม่มี Wi-Fi/Bluetooth
• รุ่น A W – มี eMMC ขนาด 8GB พร้อมรองรับ Wi-Fi 6 และ Bluetooth 5.2 แต่ไม่มีช่องใส่ MicroSD
• รุ่น B W – รองรับ Wi-Fi 6 และ Bluetooth 5.2 และมีช่องใส่ MicroSD แต่ไม่มี eMMC

ในด้านซอฟต์แวร์ บอร์ด Lyra Pi รองรับทั้ง Buildroot และ Ubuntu 22.04 แต่ในขณะที่เขียนข้อมูลนี้ ยังไม่มี Wiki เฉพาะสำหรับ Lyra Pi แต่สามารถพบเอกสารทั่วไปของบอร์ดในซีรีส์ Lyra ได้

นี่เป็นบอร์ดตัวที่สองจาก LuckFox ที่ใช้ชิป Rockchip RK3506B และมีรูปแบบบอร์ดเหมือน Raspberry Pi โดยก่อนหน้านี้ LuckFox Lyra Zero W ใช้รูปแบบบอร์ดแบบ Zero ที่มีขนาดเล็กกว่า ส่วน Lyra Pi SBC ใช้ดีไซน์แบบ Model B

บอร์ด Lyra Pi ทั้ง 4 รุ่น วางจำหน่ายบน AliExpress โดยมีราคาตั้งแต่ $27.34 (~900฿) ถึง $78.59 (~2,500฿) ขึ้นอยู่กับรุ่นที่เลือกและตัวเลือกเสริม เช่น โมดูล 4G LTE หรือจอแสดงผล MIPI DSI และสามารถสั่งซื้อบอร์ดนี้ได้จาก Waveshare store

แปลจากบทความภาษาอังกฤษ : Luckfox Lyra Pi – A Raspberry Pi-like SBC with Rockchip RK3506B triple-core SoC, two Ethernet ports
