เปิดตัวบอร์ด Arduino Nano R4 ที่ใช้ไมโครคอนโทรลเลอร์ Renesas RA4M1

Arduino ได้ย่อขนาดบอร์ด UNO R4 ลงกลายเป็น Arduino Nano R4 ที่ใช้ไมโครคอนโทรลเลอร์ Renesas RA4M1 แบบ 32 บิต Arm Cortex-M4F ความถี่ 48 MHz เหมือนกัน แต่มาในรูปแบบที่กะทัดรัดกว่ามาก ในราคาประมาณ 400฿

บอร์ดนี้มีความใกล้เคียงกับ UNO R4 Minima ในแง่ของฟังก์ชันการทำงาน เนื่องจากไม่มีโมดูลไร้สาย ESP32 และแผง LED matrix ที่มีอยู่ในบอร์ด UNO R4 WiFi อย่างไรก็ตาม Nano R4 รุ่นใหม่นี้ยังคงมีพอร์ต USB-C, ขั้วต่อ I2C Qwiic, และ ขา GPIO แบบ 15 พิน จำนวนสองแถว พร้อมรูบัดกรีแบบ castellated สำหรับขยายการใช้งาน

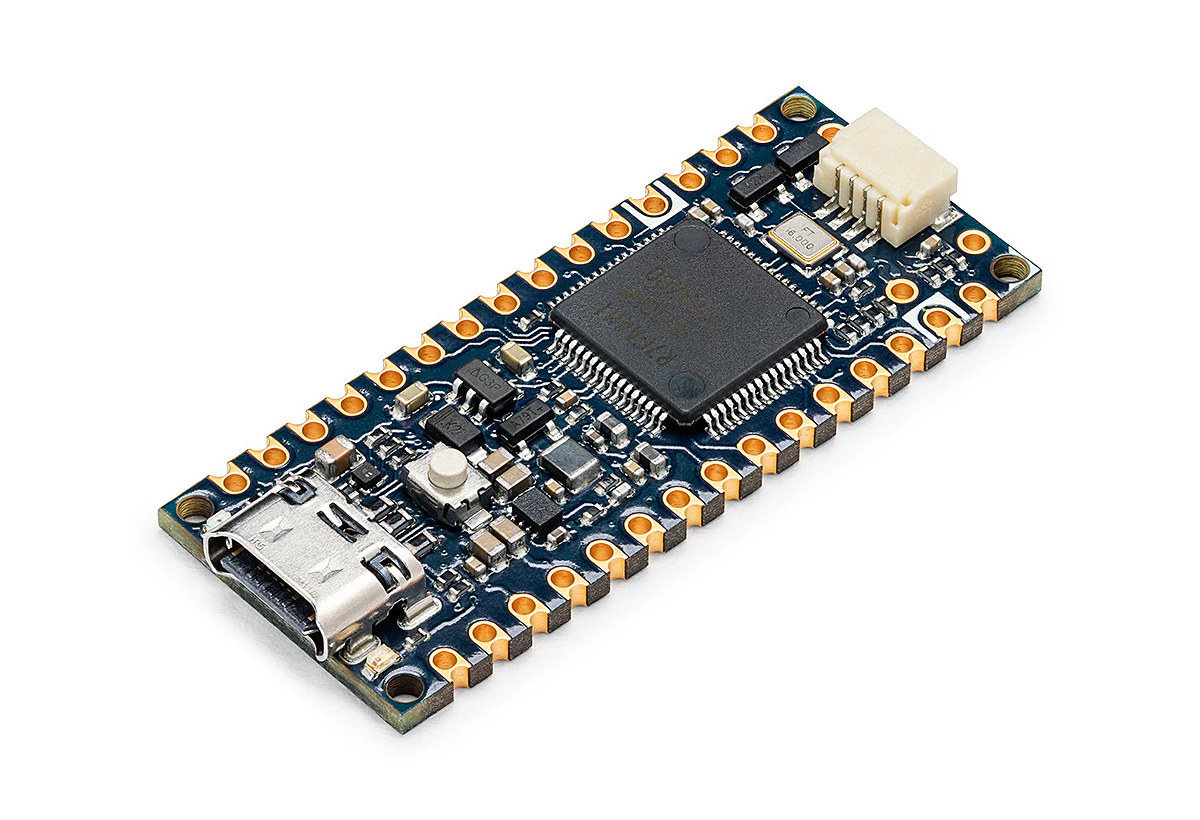

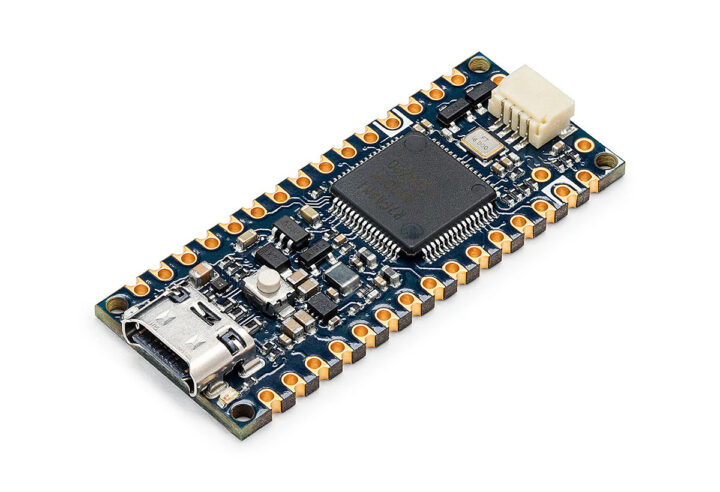

Arduino Nano R4

สเปคของ Arduino Nano R4 :

  • ไมโครคอนโทรลเลอร์ – Renesas RA4M1 (Arm Cortex-M4F) ความถี่ 48 MHz พร้อมกับ SRAM ขนาด 32KB, หน่วยความจำแฟลช 256KB และ EEPROM ขนาด 8KB
  • พอร์ต USB – 1 x USB Type-C สำหรับจ่ายไฟและโปรแกรม
  • การขยาย (Expansion)
    • 2x 15-pin GPIO headers
      • 21x ขา digital I/O
      • อะนาล็อก (Analog)
        • 8x ขาอินพุตอะนาล็อกแบบ 14 บิต, วงจรขยายสัญญาณ (Op Amp) 1 ชุด ใช้ร่วมกับขา A1, A2, และ A3
        • DAC อะนาล็อก 12 บิต
      • 6x PWM
      • 1x UART, 1x I2C (5V), 1x SPI
      • 1x CAN Bus
      • I/O Voltage – 5V
      • DC Current per I/O pin – 8 mA
      • แรงดัน I/O – 5V
      • กระแสไฟ DC ต่อขา I/O – 8 mA
    • คอนเนกเตอร์ Qwiic I2C (3.3V) สำหรับโมดูลขยาย
  • อื่นๆ
    • ปุ่มรีเซ็ต
    • ไฟ LED สำหรับแสดงสถานะพลังงานและผู้ใช้งาน
    • RTC (Real-Time Clock) ในตัวไมโครคอนโทรลเลอร์ RA4M1
  • แรงดันไฟเข้า
    • 5V ผ่านพอร์ต USB-C
    • 6 ถึง 21V ผ่านขา Vin
  • ขนาด – 45 x 18 มม.
  • การรับรองมาตรฐาน – CE, FCC, RCM, IC, UKCA, VCCI, RoHS

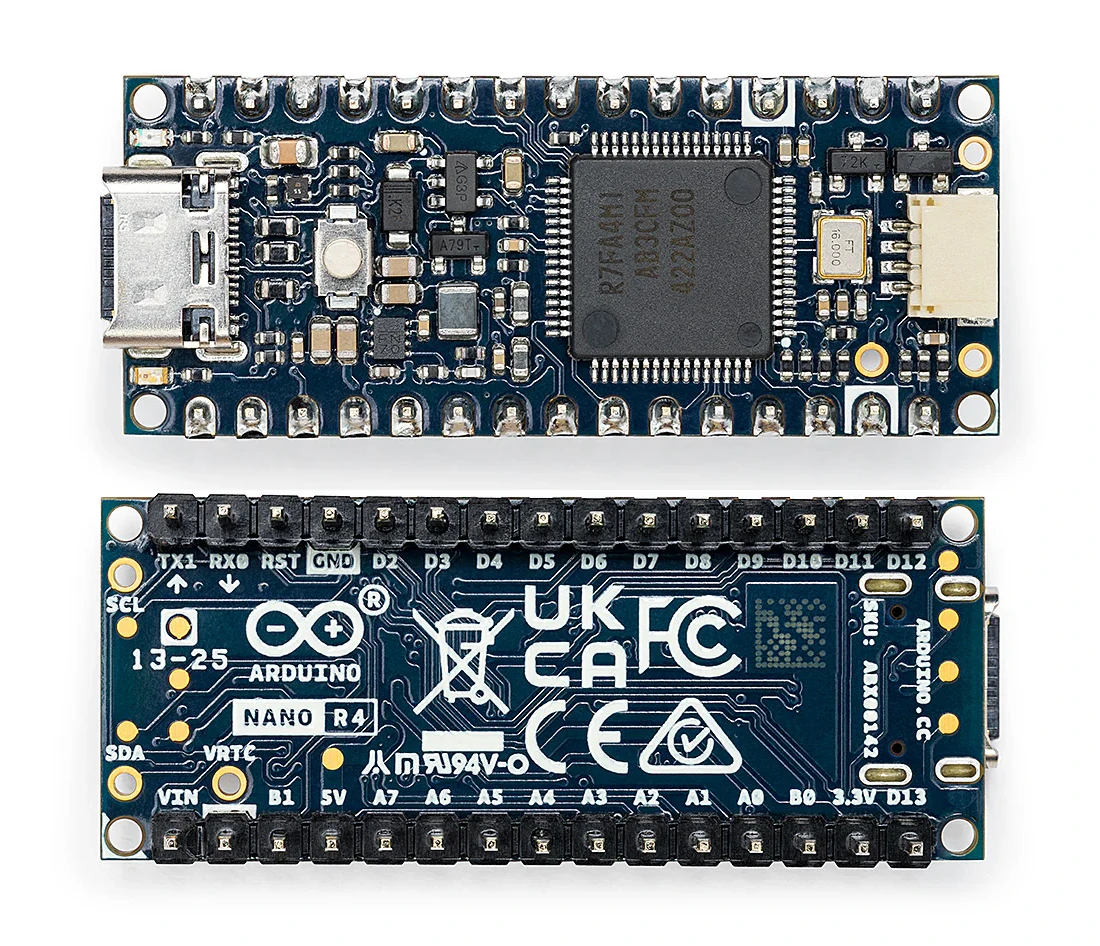

Small official Renesas RA4M1 Arduino board

บอร์ด Nano R4 สามารถใช้งานร่วมกับเครื่องมือและไลบรารีของ Arduino ได้ รวมถึงสามารถใช้สเก็ตช์ (sketches) ที่เขียนสำหรับ Arduino UNO R4 Minima ได้ด้วย แม้ว่าจะต้องมีการปรับแก้ขา (pinout) ให้ตรงกับบอร์ดรุ่นใหม่นี้ สามารถดูรายละเอียดทางเทคนิคทั้งหมดได้จากเว็บไซต์เอกสารประกอบ ซึ่งประกอบด้วยข้อมูลสเปคฮาร์ดแวร์, ไฟล์ออกแบบฮาร์ดแวร์สำหรับ Altium Designer, ไลบรารีแนะนำ, คู่มือเริ่มต้นใช้งาน (getting started guide), และบทแนะนำสำหรับการสร้างเดโมตรวจจับความผิดปกติของมอเตอร์โดยใช้ Edge Impulse

เราเคยเขียนถึงบอร์ดขนาดเล็กอื่น ๆ ที่ใช้ชิป RA4M1 และรองรับกับ Arduino UNO R4 Minima เช่น Waveshare RA4M1-ZeroWeAct RA4M1 และ Seeed Studio XIAO RA4M1 แต่ Arduino Nano R4 ก็ยังถือว่ามีราคาที่เข้าถึงได้ และการเลือกใช้บอร์ดนี้ยังช่วยสนับสนุนทีมพัฒนาที่อยู่เบื้องหลัง Arduino IDE อีกด้วย

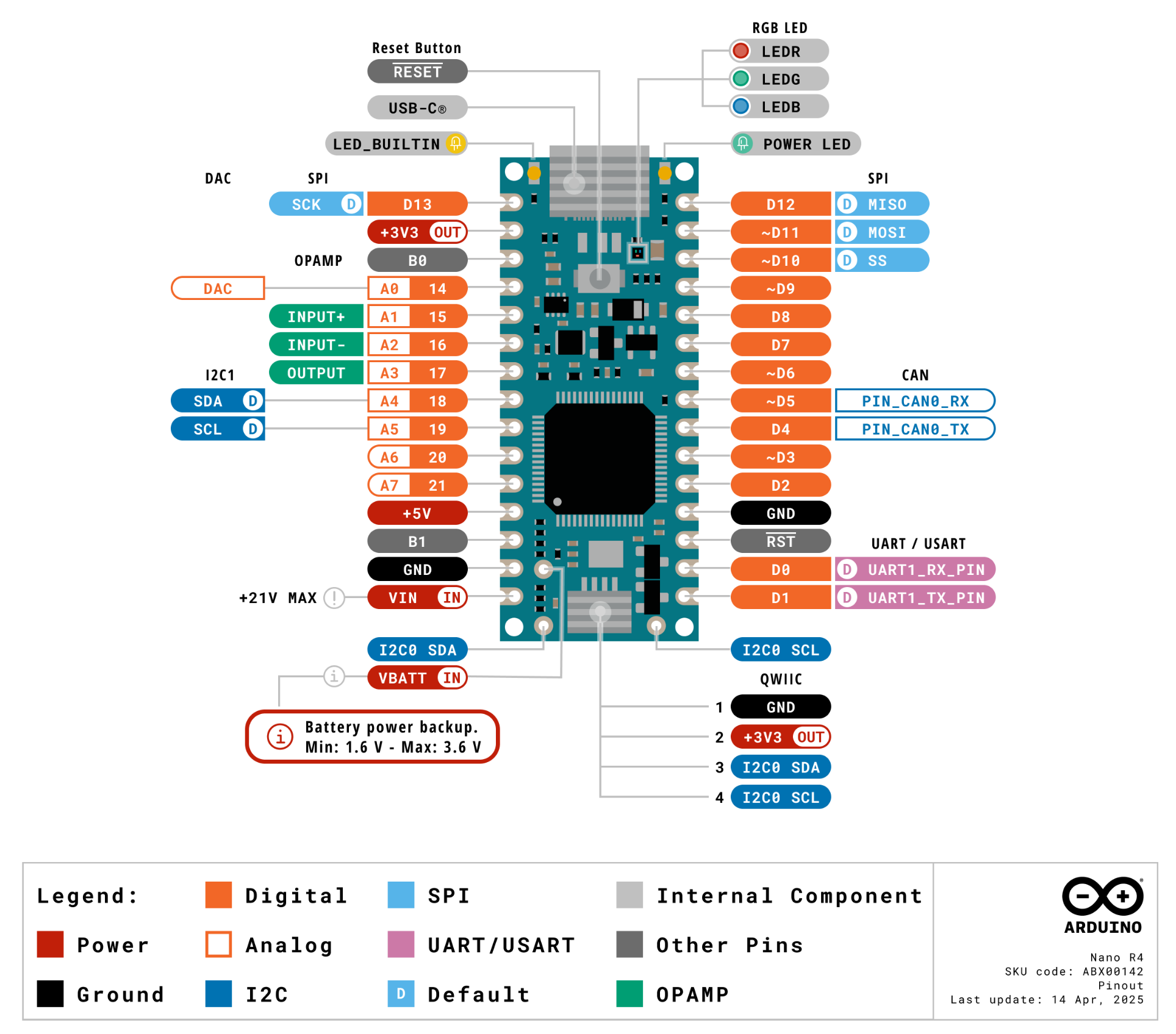

Arduino Nano R4 pinout diagram
Arduino Nano R4 pinout diagram

Arduino Nano R4 มีให้เลือก 2 รุ่น: รุ่น ABX00143 มาพร้อม Header เหมาะสำหรับโปรเจกต์ที่ใช้เบรดบอร์ด ราคา $13.30 (~430฿), รุ่น ABX00142 ไม่มี Headers ราคา $12.10 (~390฿) เหมาะสำหรับการบัดกรีลงบนบอร์ดหลักขนาดใหญ่หรือโปรเจกต์ที่มีข้อจำกัดด้านพื้นที่ ทั้งสองรุ่นมีจำหน่ายบน Arduino store  พร้อมโมดูลที่ใช้งานร่วมกันได้

แปลจากบทความภาษาอังกฤษ : Arduino Nano R4 board launched for $12.10 with Renesas RA4M1 microcontroller
