Embedded Board ที่ใช้ Qualcomm IPQ5322 สำหรับเครือข่าย WiFi 7 และ 10GbE

ขณะนี้มีเราเตอร์ WiFi 7 ระดับผู้บริโภคบางรุ่นที่ใช้ชิป Qualcomm IPQ5322 SoC เช่น Xiaomi Router BE6500 Pro และ TP-Link Deco BE65 แต่ถ้าคุณวางแผนที่จะพัฒนาโซลูชันฝังตัว (embedded solution) ของคุณเอง Compex และ Wallys ก็มี บอร์ดสมองกลฝังตัว (embedded boards) แยกจำหน่ายซึ่งใช้โปรเซสเซอร์สำหรับเราเตอร์แบบ quad-core Cortex-A53 ที่รองรับ 10GbE, 2.5GbE และ WiFi 7 แบบสามย่านความถี่ (tri-band) ได้

Compex AP.MI01.2

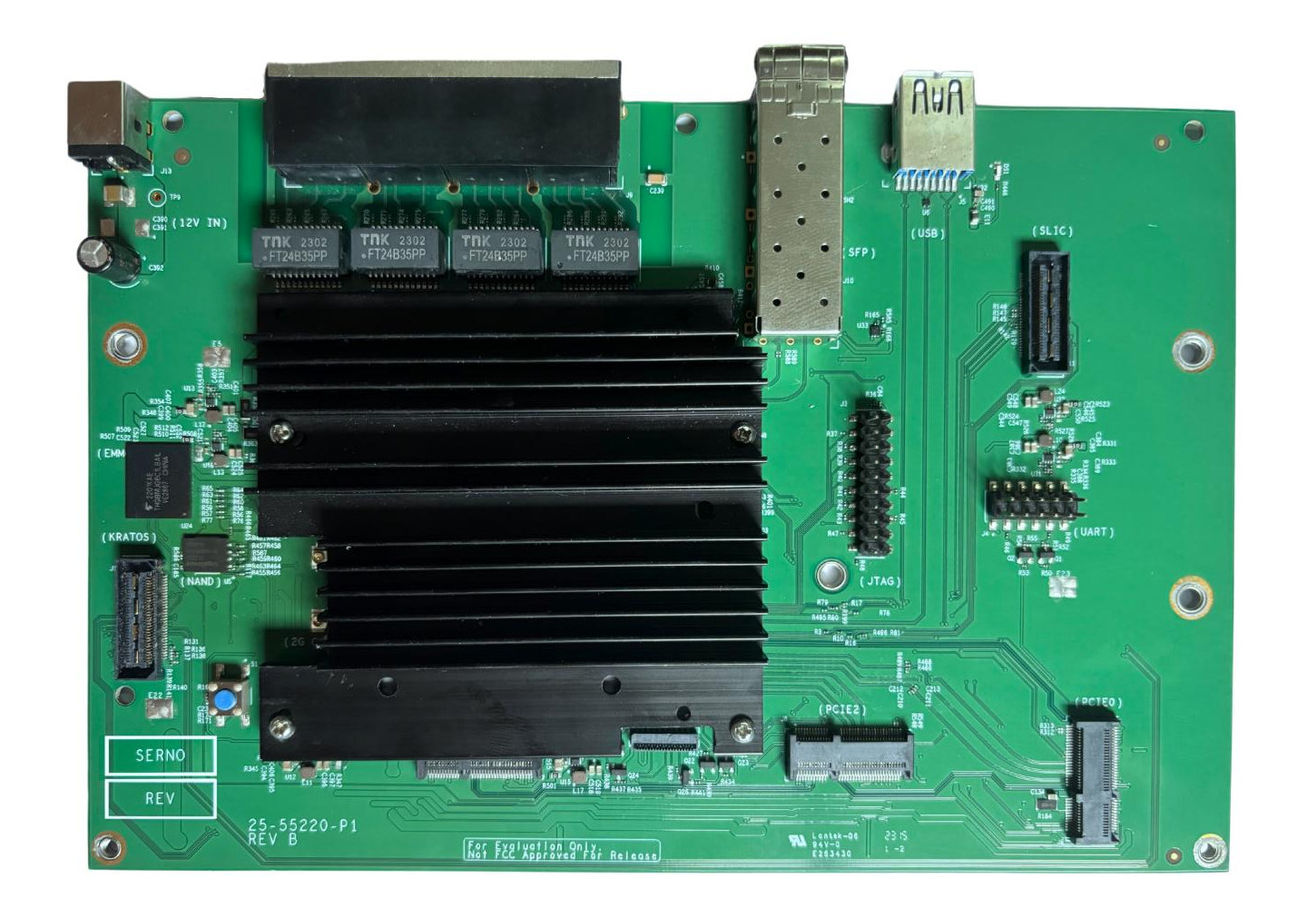

Compex AP.MI01.2 IPQ5322 embedded board

สเปคของ AP.MI01.2 :

  • ชิป SoC – Qualcomm IPQ5322 ‘Miami’ Series quad-core Arm Cortex-A53 processor @ 1.5GHz
  • หน่วยความจำ – 1GB DDR4 อินเทอร์เฟซ 16-bit (1×16-bit)
  • ที่เก็บข้อมูล – NAND Flash ขนาด 128MB, NOR Flash ขนาด 4MB, eMMC Flash ขนาด 8GB
  • ระบบเครือข่าย
    • 4x พอร์ต RJ45 Ethernet ความเร็ว 2.5Gbps (หมายเหตุ: รูปภาพแสดงพอร์ต Gigabit Ethernet (1GbE) 4 พอร์ต แต่ในเอกสารอื่นระบุว่าเป็น 2.5GbE)
    • 1x พอร์ต SFP+ แบบ 20 ขา
    • ไร้สาย (Wireless)
      • รองรับ WiFi 802.11b/g/n/ax/be ความถี่ 2.4GHz แบบ 2×2 MU-MIMO, กำลังส่งสูงสุด 25dBm ต่อเส้นสัญญาณ
        • 2x คอนเนกเตอร์ U.FL
        • ย่านความถี่ – 2.412~2.484 GHz
        • รูปแบบการมอดูเลต – OFDMA: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM
      • WiFi 7 ผ่าน 3x M.2 PCIe sockets (ดูในหัวข้อการขยาย)
  • USB – 1x พอร์ต USB 2.0
  • การขยาย
    • 3x M.2 (NGFF) E Key Socket พร้อม PCIe 3.0
    • 2x คอนเนกเตอร์แบบสี่เหลี่ยม 60 พิน
  • การดีบัก – คอนเนกเตอร์ JTAG 20 พิน
  • อื่นๆ
    • ไฟ LED
    • คอนเนกเตอร์ UART 12 พิน (ระดับ TTL)
  • การจ่ายไฟ
    • 12V ผ่านช่องเสียบ DC jack
    • การใช้พลังงานสูงสุด 15.8W
  • ขนาด – 203 x 139 x 20 mm
  • ช่วงอุณหภูมิ – การทำงาน: -20ºC to 70ºC; การเก็บรักษา: -40ºC to 90ºC
  • ความชื้น – การทำงาน: 5% to 95% (ไม่มีการควบแน่น); การเก็บรักษา: สูงสุด 90%
  • การรับรองมาตรฐาน – สอดคล้องกับมาตรฐาน REACH และ RoHS

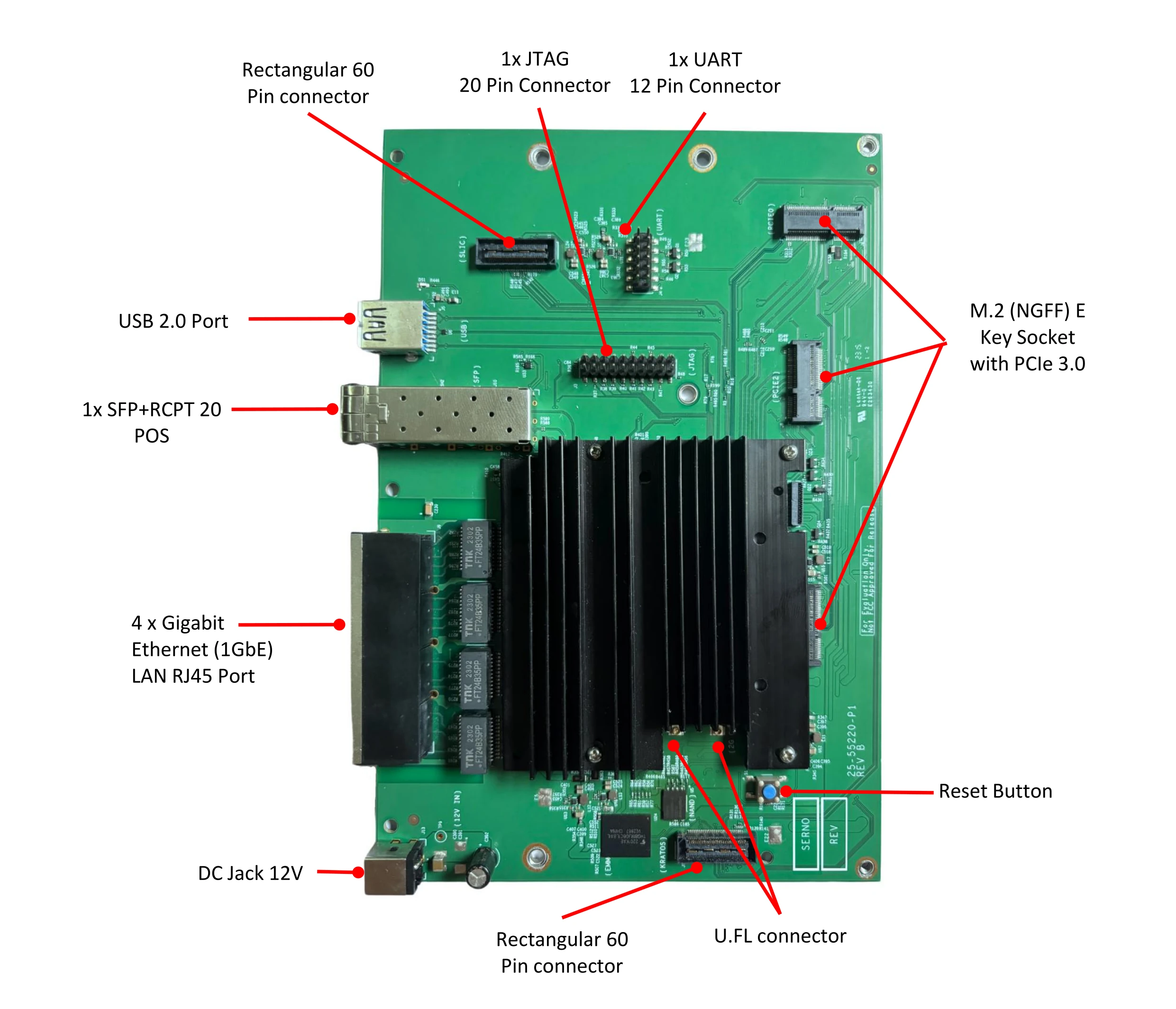

Qualcomm IPQ5322 reference design

ทางบริษัทระบุว่าบอร์ดนี้รองรับเฟิร์มแวร์ OpenWrt Barrier Breaker (ซึ่งน่าจะเป็นข้อผิดพลาด เนื่องจาก Barrier Breaker คือ OpenWrt เวอร์ชัน 14.07) และมี SDK พร้อมไดรเวอร์ไบนารีจาก QCA (Qualcomm Atheros) ให้ด้วย อุปกรณ์เสริมที่มาพร้อมกับบอร์ดประกอบด้วย: โปรแกรมเมอร์ JTAG, ตัวแปลงสัญญาณ serial และอะแดปเตอร์จ่ายไฟ

จากชื่อรุ่น (AP.MI01.2) เป็นไปได้สูงว่าเป็นดีไซน์อ้างอิงรุ่นเดิมของ Qualcomm IPQ5322 และสามารถนำไปใช้พัฒนาอุปกรณ์ประเภท access point ที่รองรับมาตรฐาน 802.11be, เกตเวย์สำหรับ IoT และโซลูชันสำหรับการสตรีมวิดีโอความละเอียดสูงหรือเกม สามารถดูข้อมูลเพิ่มเติม เช่น datasheet และคู่มือฮาร์ดแวร์ ได้จากหน้าผลิตภัณฑ์

Wallys DR5322S embedded board

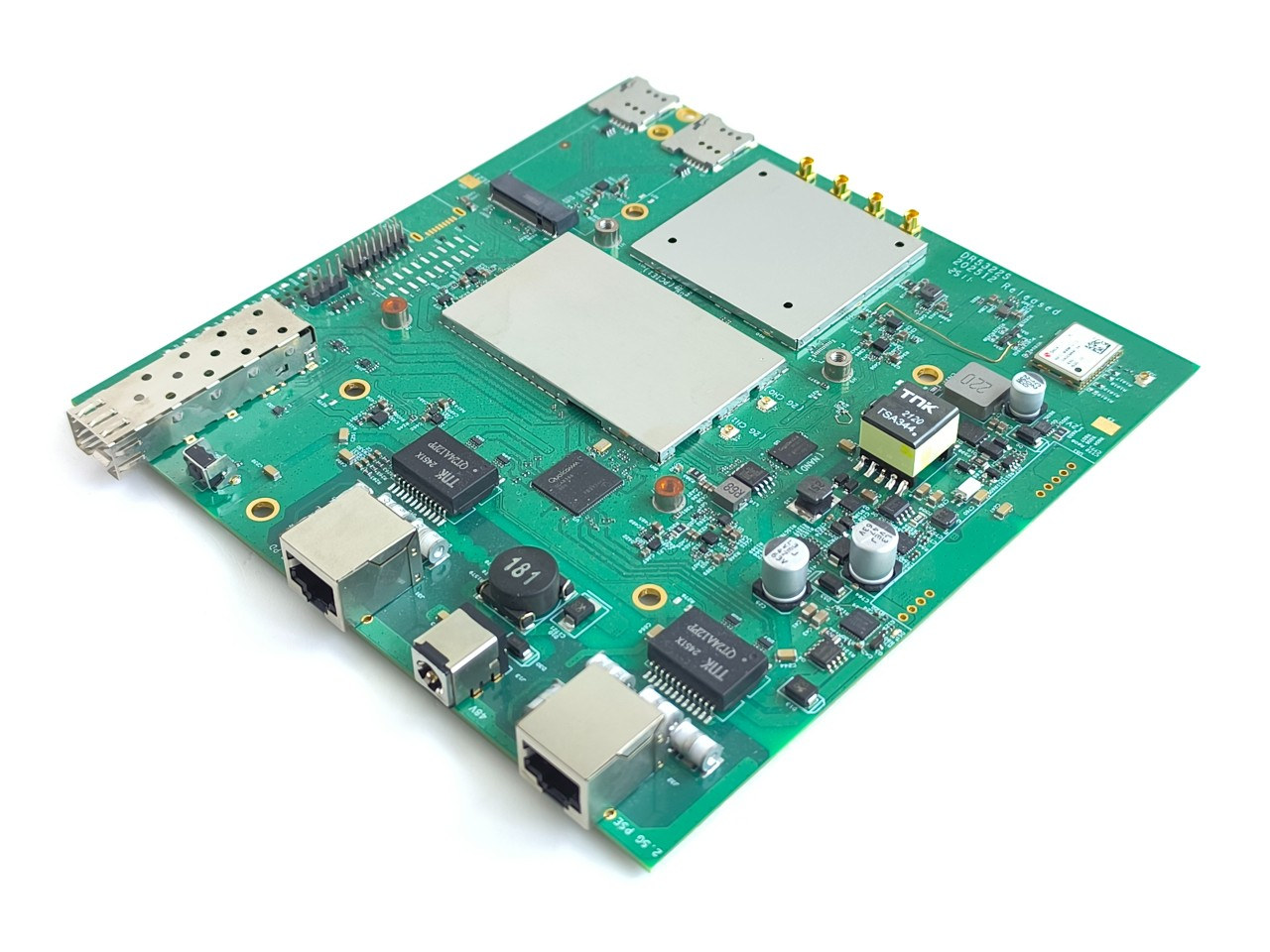

Wallys DR5322S embedded board

สเปคของ DR5322S :

  • ชิป SoC – Qualcomm IPQ5322 ‘Miami’ Series quad-core Arm Cortex-A53 processor @ 1.5GHz
  • หน่วยความจำ – 1GB DDR4 อินเทอร์เฟซ 16-bit (1×16-bit)
  • ที่เก็บข้อมูล – NAND Flash ขนาด 512MB, NOR Flash ขนาด 8MB
  • ระบบเครือข่าย
    • พอร์ต RJ45 2.5GbE พร้อมการรับไฟผ่าน PoE (Power over Ethernet)
    • พอร์ต RJ45 2.5GbE พร้อมการจ่ายไฟผ่าน PoE
    • ช่องเสียบ SFP ความเร็ว 10Gbps
    • ไร้สาย (Wireless)
      • WiFi 2.4GHz แบบ 2×2 MU-MIMO (802.11b/g/n/ax/be) กำลังส่งสูงสุด 24dBm ต่อเส้นสัญญาณ
      • โมดูล WiFi 7 QCN9274/QCN6274 แบบ 2×2 สำหรับคลื่น 5GHz และ 6GHz
      • ย่านความถี่ที่รองรับ – 2.412~2.472GHz; 5GHz: 5.15~5.825GHz; 6GHz: 5.925GHz-7.125GHz
      • รูปแบบการมอดูเลต – OFDMA: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM, 4 K-QAM
      • สายอากาศ
        • 2x คอนเนกเตอร์ UFL สำหรับคลื่น 2.4 GHz
        • 2x คอนเนกเตอร์ MMCX-N สำหรับคลื่น5 GHz
        • 2x คอนเนกเตอร์ MMCX-N สำหรับคลื่น 6 GHz
    • ระบบเซลลูลาร์ – รองรับ 5G (อุปกรณ์เสริม) ผ่าน mini PCIe module, ช่องใส่ซิมการ์ด Nano SIM จำนวน 2 ช่อง
  • GNSS – โมดูล GPS จาก U-blox พร้อมคอนเนกเตอร์สายอากาศแบบ UFL
  • การดีบัก – คอนเนกเตอร์ JTAG 10 พิน , header serial 4 พิน
  • อื่น ๆ
    • ปุ่ม RESET
    • ไฟ LED สำหรับ Power, LAN1/2, 5GHz, 6GHz และไฟ LED สำหรับผู้ใช้ตั้งโปรแกรมได้ 3 ดวง
  • การจ่ายไฟ
    • 48V  ผ่านช่องเสียบ DC jack
    • 802.3bt PoE
  • ขนาด – ไม่ได้ระบุ (TBD)
  • ช่วงอุณหภูมิ – ขณะทำงาน: -20ºC ถึง 70ºC; ขณะเก็บรักษา: -40ºC ถึง 90ºC
  • ความชื้น – ขณะทำงาน: 5% ถึง 95% (ไม่มีการควบแน่น); ขณะเก็บรักษา: สูงสุด 90%
  • การรับรองมาตรฐาน – สอดคล้องกับมาตรฐาน REACH และ RoHS

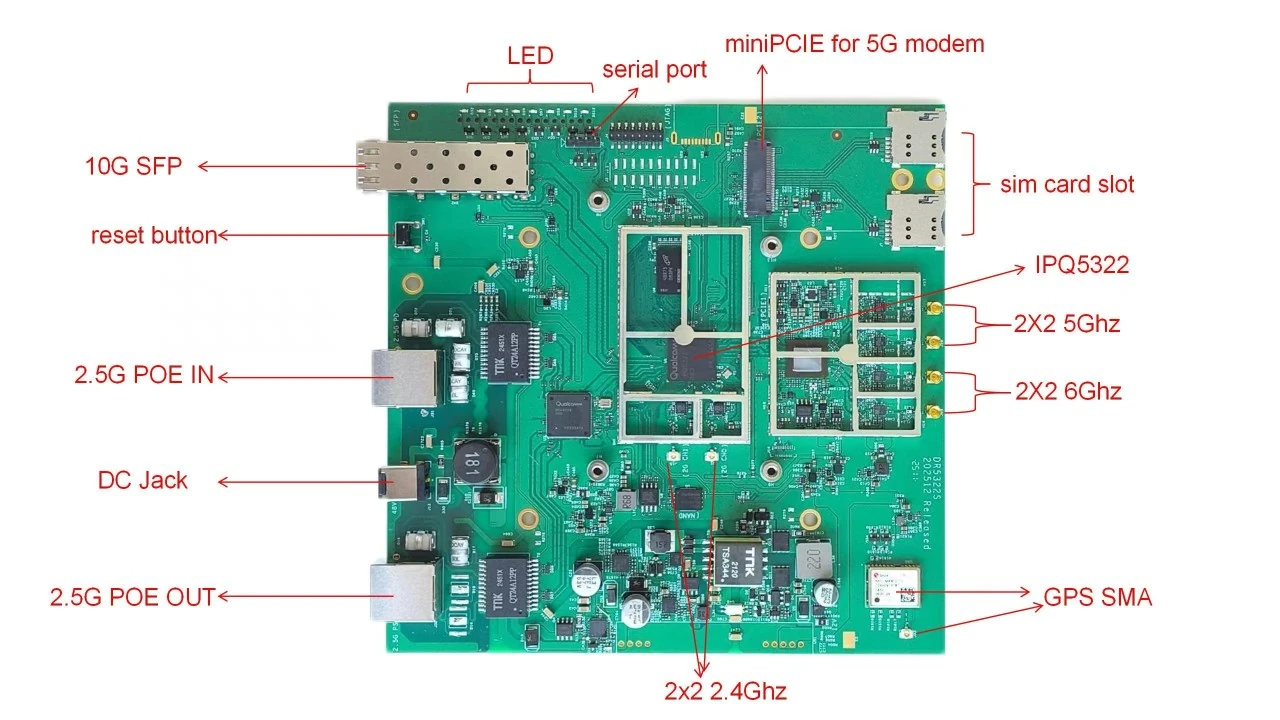

IPQ5322 board 10GbE 2.5GbE 5G

ในเอกสารข้อมูลระบุว่าบอร์ดนี้พัฒนาขึ้นจากดีไซน์อ้างอิง Qualcomm AP.MI01.2 แต่มีลักษณะใกล้เคียงกับผลิตภัณฑ์สำเร็จรูปมากกว่า โดยมีฟีเจอร์ที่ครบถ้วนมากขึ้นบนบอร์ด เช่น พอร์ต 10GbE, 2.5GbE, WiFi 7 แบบสามย่านความถี่ (tri-band) และรองรับเครือข่าย 5G (เป็นอุปกรณ์เสริม)

Wallys Communication โดยปกติจะไม่ระบุรายละเอียดเกี่ยวกับการรองรับซอฟต์แวร์ไว้บนเว็บไซต์ แต่คาดว่าน่าจะเหมือนกับของ Compex ซึ่งใช้ OpenWrt พร้อมไดรเวอร์จาก QCA (Qualcomm Atheros) สามารถดูข้อมูลเพิ่มเติม รวมถึงเอกสาร datasheet ได้จากหน้าผลิตภัณฑ์

ทั้งสองบริษัทไม่ได้แสดงข้อมูลราคาไว้ ดังนั้นหากถ้าทราบราคาจะต้องติดต่อสอบถามโดยตรง

แปลจากบทความภาษาอังกฤษ : Qualcomm IPQ5322 embedded boards target WiFi 7 and 10GbE networking applications
