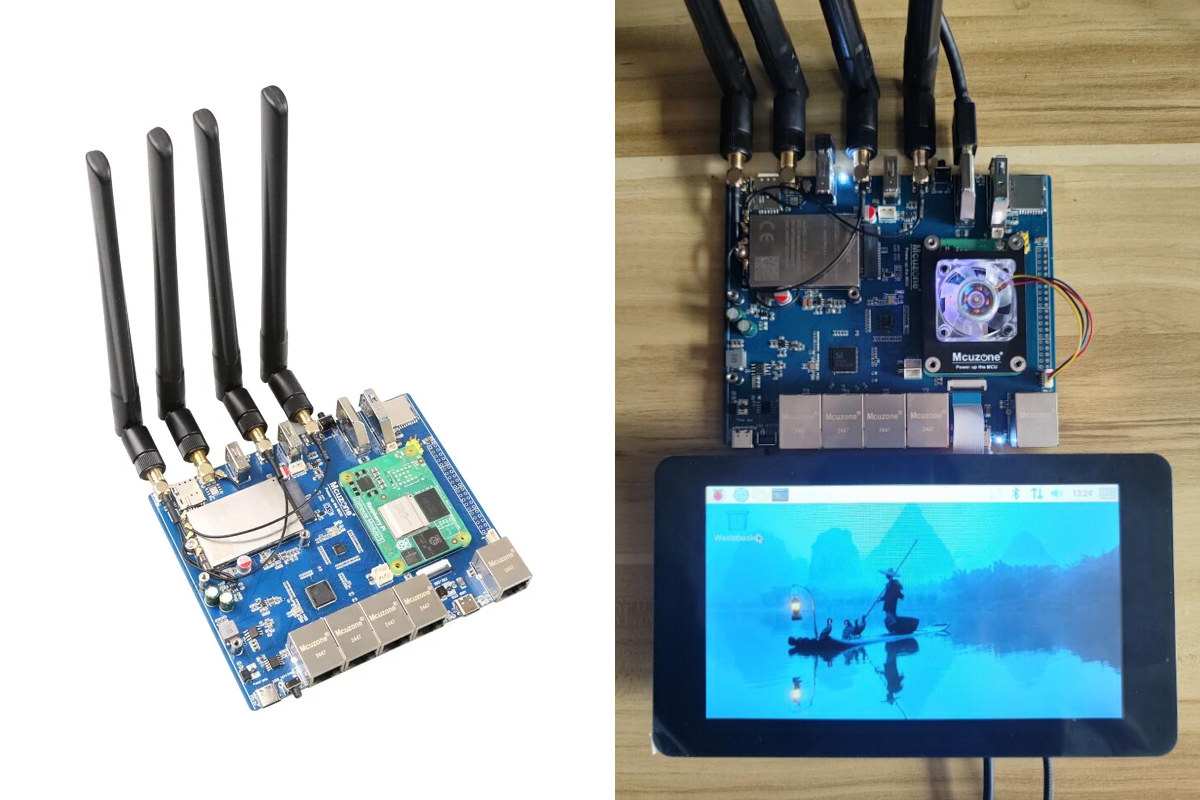

“CM5 5G Router expansion board” ของ Mcuzone เป็นบอร์ดฐาน (carrier board) ที่ออกแบบมาเพื่อเป็นโซลูชันเราเตอร์/เกตเวย์ครบวงจร มาพร้อม WiFi 5 และ Bluetooth 5.0, พอร์ต gigabit Ethernet จำนวน 5 พอร์ต, ช่องเสียบ M.2 สำหรับโมดูล 5G, รองรับโมเด็ม 4G LTE ได้สูงสุด 4 ตัว และคอนเนกเตอร์ SMA สำหรับเสาอากาศภายนอก 4 อัน
บอร์ดยังมาพร้อมพอร์ต HDMI 2.0 สำหรับวิดีโอเอาต์พุต, คอนเนกเตอร์ MIPI DSI/CSI สำหรับจอแสดงผลหรือกล้อง, ช่องใส่ microSD card, พอร์ต USB 3.0 หนึ่งพอร์ต, พอร์ต USB 2.0 สองพอร์ต, พอร์ต USB-C สองพอร์ต และ GPIO header แบบ 40 พิน นอกจากนี้ยังสามารถเลือกใช้เคสโลหะเสริมได้ตามความต้องการ

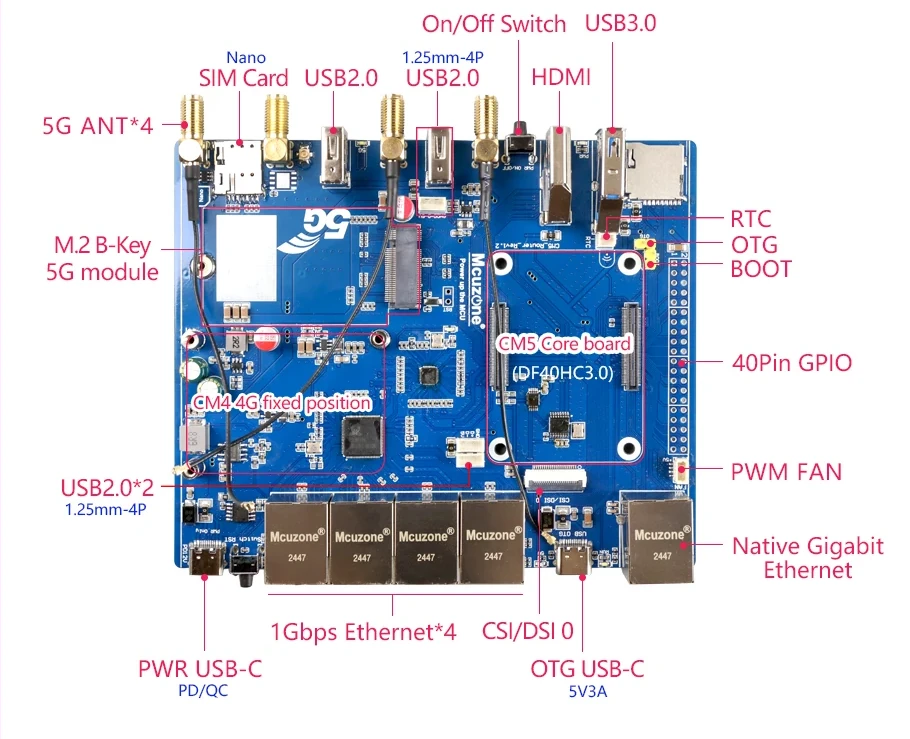

สเปคของ Mcuzone CM5 5G Router expansion board :
- โมดูล (SoM) ที่รองรับ – Raspberry Pi CM5 พร้อมชิป Broadcom BCM2712 แบบควอดคอร์ Cortex-A76, RAM สูงสุด 16GB, eMMC flash สูงสุด 64GB, โมดูลเสริม WiFi 5 และ Bluetooth 5.0 (เลือกได้); โมดูล CPU อื่นที่เข้ากันได้กับ CM5 อาจสามารถใช้งานได้เช่นกัน
- ที่เก็บข้อมูล – ช่องใส่ MicroSD card, หมายเหตุ: เวอร์ชัน R1.2 ไม่รองรับการบูต OS จากช่อง microSD หรือพูดอีกอย่างคือ ไม่รองรับ Raspberry Pi CM5 Lite
- วิดีโอเอาต์พุตและอินพุต
- พอร์ต HDMI 2.0 ความละเอียดสูงสุด 4Kp60
- คอนเนกเตอร์ MIPI DSI/CSI แบบ 22 พิน สำหรับจอ LCD หรือกล้องภายนอก
- ระบบเครือข่าย
- พอร์ต Gigabit Ethernet RJ45 แบบ Native
- 4x พอร์ต Gigabit Ethernet RJ45 ผ่านคอนโทรลเลอร์ RTL8111 และชิปสวิตช์ (ไม่ระบุชื่อรุ่น)
- ช่องเสียบ M.2 B-Key (USB 3.0) ขนาด 3052 สำหรับโมดูล 5G (รองรับโมดูล 4G LTE ด้วย) พร้อมช่องใส่ NanoSIM

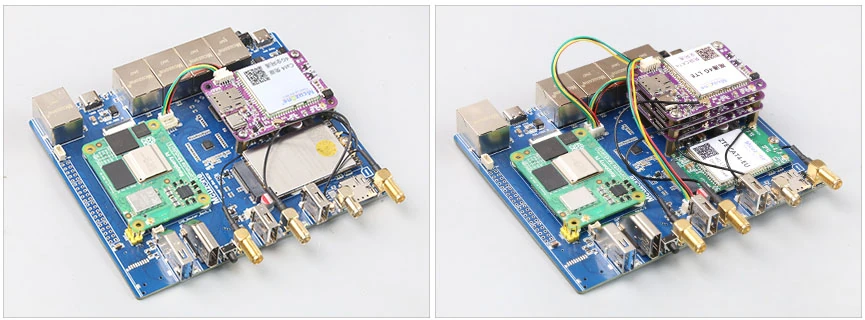

- สูงสุด 3x โมเด็ม 4G LTE ผ่านคอนเนกเตอร์ USB แบบ 4 พิน
- 4x คอนเนกเตอร์เสาอากาศแบบ SMA
- USB
- 1x พอร์ต USB 3.0 Type-A แบบโฮสต์
- 2x พอร์ต USB 2.0 Type-A
- 3x อินเทอร์เฟซ USB 2.0 ผ่านคอนเนกเตอร์ 4 พิน (หนึ่งในนั้นแชร์กับพอร์ต USB 2.0 Type-A)
- 1x พอร์ต USB-C OTG สำหรับแฟลช OS ลงใน eMMC flash
- การขยาย
- GPIO header 40 พิน เข้ากันได้เต็มรูปแบบกับ GPIO ของ Raspberry Pi 5
- ช่องเสียบ M.2 Key-B พร้อม USB 3.0 ใช้สำหรับโมดูล 5G
- อื่น ๆ
- ปุ่มเปิด/ปิดเครื่อง
- ปุ่มรีเซ็ตสำหรับสวิตช์ Gigabit Ethernet 4 พอร์ต
- 4x ไฟ LED แสดงสถานะ: พลังงานบอร์ด, พลังงาน CM5, การทำงาน (Act) และการเชื่อมต่อเครือข่าย 5G
- คอนเนกเตอร์แบตเตอรี่ RTC แบบ 2 พิน
- จัมเปอร์บูตสำหรับแฟลช eMMC บนโมดูล CM5
- จัมเปอร์ USB OTG
- พาวเวอร์ซัพพลาย
- ผ่านพอร์ต USB-C รองรับ USB PD และ QC; จับคู่ที่แรงดัน 12V
- 5V/3A ผ่านพอร์ต USB-C OTG

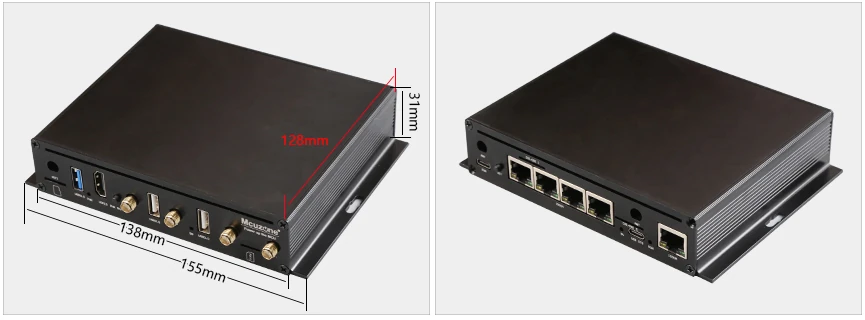

- ขนาด – SBC: 135 x 111 มม.; เคสอะลูมิเนียม: 138 x 128 x 31 มม. หรือ 155 x 128 x 31 มม. (พร้อมขายึดติดตั้ง)
Mcuzone มีคู่มือเริ่มต้นใช้งาน ที่แสดงวิธีการใช้งาน ตั้งค่า และทดสอบฟีเจอร์ทั้งหมดกับระบบปฏิบัติการ Raspberry Pi OS รวมถึงโมดูล 5G (RM520N-GL), บอร์ด 4G LTE Cat 4, พอร์ต Ethernet, แบตเตอรี่ RTC, อินเทอร์เฟซจอแสดงผล/กล้อง MIPI DSI/CSI, พัดลม PWM และอื่นๆ นอกจากนี้ในวิกิยังมีคำแนะนำสำหรับการใช้งานกับ OpenWrt และ iStoreOS ด้วย
Mcuzone “CM5 5G router expansion board” สามารถซื้อได้ในราคา $69.99 (~2,300฿) บน AliExpress สำหรับรุ่น bare board เฉพาะบอร์ดเปล่าเท่านั้น, ทางร้านยังมีชุดคิทที่รวมเสาอากาศ 4 อัน, อะแดปเตอร์จ่ายไฟ, ฮีทซิงก์ และ/หรือเคสโลหะให้เลือกด้วย คุณจะต้องจัดหาตัว Raspberry Pi CM5, โมดูล 5G และบอร์ด 4G LTE แยกต่างหาก หรือลองสั่งตัวอย่างจาก Alibaba, ที่มีโมดูล 5G รุ่น RM520N-GL หรือ RM530N-GL รวมถึงรุ่นอื่นๆ สำหรับตลาดจีน (ทำเครื่องหมาย CN) โมดูล 4G LTE MINI (สีม่วง) ที่เห็นใน Wiki และภาพด้านบน ดูเหมือนจะเป็นของ Mcuzone
