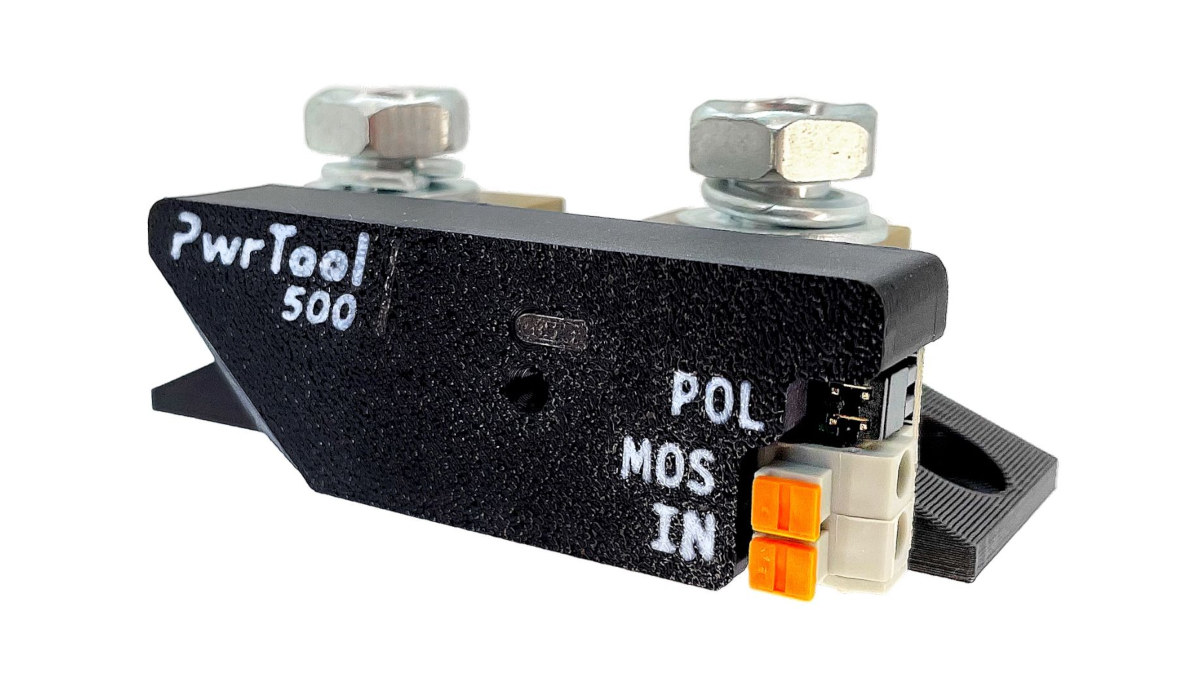

PwrTool 500 – อุปกรณ์โอเพ่นซอร์สสำหรับตรวจวัดแบตเตอรี่และพลังงาน DC รองรับ Home Assistant

Voidbox PwrTool 500 เป็นอุปกรณ์ตรวจวัดแบตเตอรี่และพลังงานรองรับการใช้งานร่วมกับ Home Assistant อุปกรณ์นี้ใช้บอร์ด FLIP_C3 ESP32-C3 มาพร้อมบั๊กคอนเวอร์เตอร์ (buck converter) ที่รองรับแรงดันได้สูงสุด 60V ออกแบบมาสำหรับการใช้งานแบบ off-grid และระบบไฟ DC

PwrTool 500 รองรับระบบไฟ DC ส่วนใหญ่ในช่วง 12-48V และสามารถรับกระแสได้สูงสุด 500A ภายในช่วงแรงดัน 6-60V DC ตัวบอร์ดรองรับเฟิร์มแวร์ ESPHome เพื่อให้ง่ายต่อการเชื่อมต่อกับ Home Assistant และสามารถรายงานข้อมูลการไหลของพลังงาน การผลิต การเก็บสะสม และการใช้งานของคุณได้อย่างครบถ้วน

สเปคของ PwrTool 500 :

บอร์ดหลัก – FLIP_C3 Controller Board
- โมดูลไร้สาย – ESP32-C3-MINI-1
  - SoC – ESP32-C3
    - MCU – RISC-V core @ 160 MHz
    - การเชื่อมต่อไร้สาย – Wi-Fi and BLE 5 connectivity
  - สายอากาศแบบ PCB
- USB – พอร์ต USB-C สำหรับแฟลชเฟิร์มแวร์และกู้คืนระบบ
- การขยาย
  - คอนเนกเตอร์ Stemma QT และ Qwiic (I2C และ UART)
  - Headers 9-พิน + 10-พิน พร้อม GPIO, I2C, SPI, PWM, UART, 5V,. 3.3V และ GND
- อื่น ๆ
  - เอาต์พุต WS2812 แบบ Level-shiftedรองรับการจ่ายไฟให้ LED ได้มากกว่า 100 ดวง
  - ไฟแสดงสถานะ (Status LED)
  - ปุ่ม Boot และ Reset
- Buck converter 5V/2A บนบอร์ด – กำลังสูงสุด 10W; รองรับไฟตรงได้สูงสุด 50V (ต่อได้โดยตรง); 60V เป็นค่าสูงสุด (พร้อมตัวต้านทาน pre-charge)
อื่น ๆ – เซนเซอร์ SHTC3 สำหรับตรวจวัดอุณหภูมิและความชื้นรอบข้าง
การมอนิเตอร์พลังงาน (Power Monitoring)
- แรงดันระบบ – 6–60 VDC (รองรับแบตเตอรี่ลิเทียม, LiFePO₄ และแบตเตอรี่ตะกั่ว-กรด)
- กระแส – 500A (พีค) / 300A (ใช้งานต่อเนื่อง) ผ่านชันต์ (shunt)
- INA238 – ตัวขยายสัญญาณและ ADC ความละเอียด 16 บิต พร้อมเซนเซอร์วัดอุณหภูมิในตัว หันไปทางชันต์
- การเลือกขั้ว (Polarity) – เลือกได้ด้วยจัมเปอร์ว่าจะมอนิเตอร์ด้านไฟร้อน (Hot-side) หรือไฟเย็น (Cold-side) (ตั้งค่าเริ่มต้นเป็น Cold)
- MOSFET N-channel 45W สำหรับควบคุมไฟ LED แบบ PWM หรือโหลดกำลังสูงผ่านรีเลย์/คอนแทคเตอร์
ขนาด – ยังไม่กำหนด (TBD)

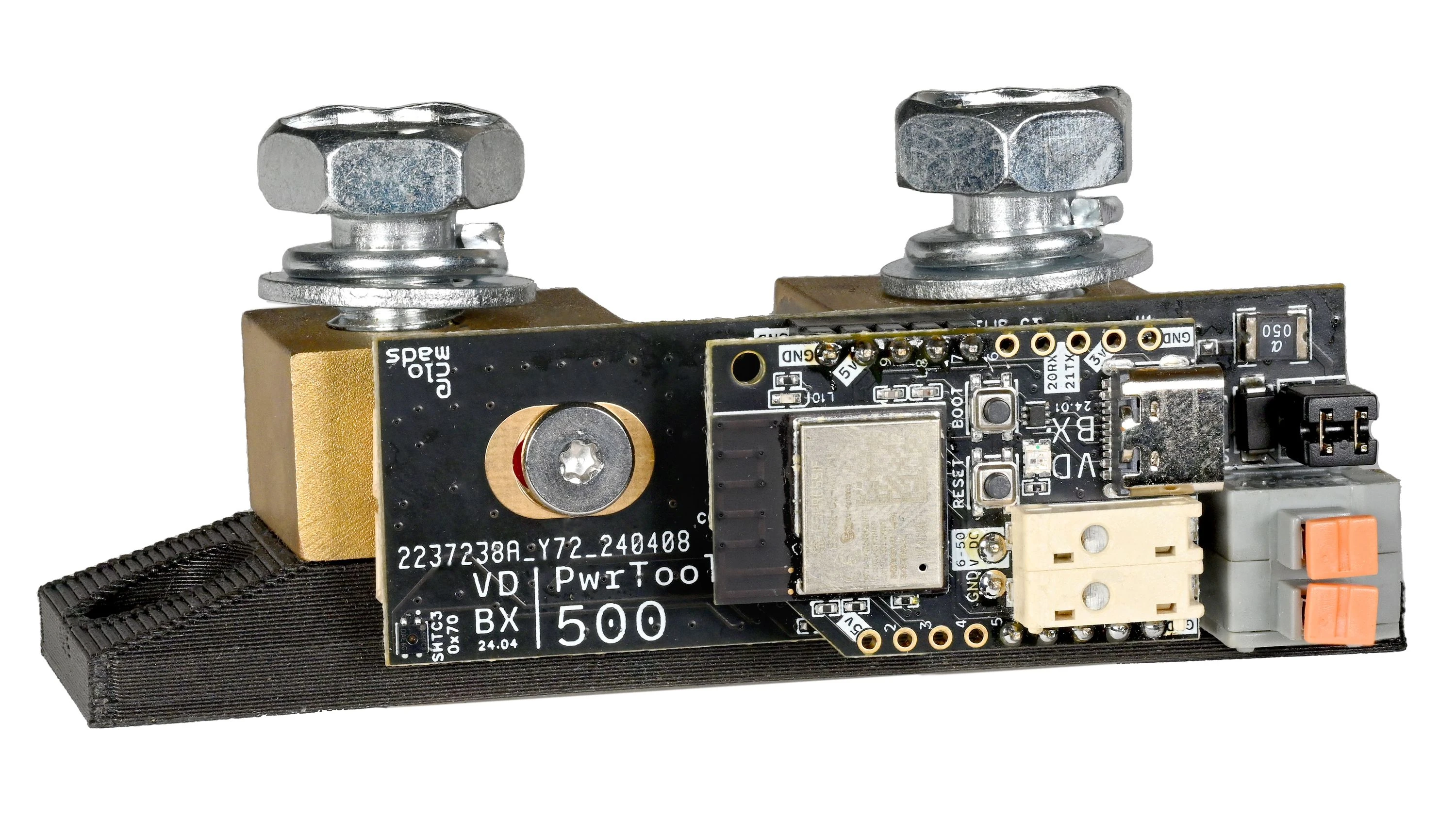

Power Meter with FLIP_C3 ESP32-C3 board — การออกแบบภายในพร้อมบอร์ด FLIP_C3

PwrTool 500 มาพร้อมเฟิร์มแวร์ ESPHome ที่ปรับแต่งเป็นพิเศษติดตั้งมาให้แล้ว และ Voidbox ยังมี GitHub repository ที่รวมไฟล์คอนฟิกตัวอย่างแบบ YAML สำหรับ FLIP_C3 และ PwrTool 500 ไว้หลายแบบ (เช่น pwrtool500.yaml) ซึ่งสามารถนำไปใช้งานได้ทันทีหรือปรับแต่งตามความต้องการก็ได้ รายละเอียดเพิ่มเติมสามารถดูได้ใน wiki, ที่มีลิงก์ไปยังผังวงจร (schematic), การออกแบบ PCB และ BOM ที่สร้างใน EasyEDA Pro

เมื่อเชื่อมต่อเข้ากับ Wi-Fi แล้ว PwrTool 500 จะปรากฏใน Home Assistant อย่างรวดเร็ว พร้อมข้อมูลการใช้พลังงาน, แรงดันไฟ, กระแสไฟ, อุณหภูมิ และความชื้น รวมถึงตัวเลือกสวิตช์สำหรับควบคุมไฟ LED และ MOSFET ของ PwrTool อีกด้วย โดยแม้ว่าจะมีอุปกรณ์วัดการใช้พลังงานที่รองรับ Home Assistant สำหรับอุปกรณ์ AC อยู่แล้ว แต่ PwrTool 500 ถูกออกแบบมาเพื่อมุ่งเน้นการใช้งานกับอุปกรณ์ที่ใช้ไฟ DC โดยเฉพาะ

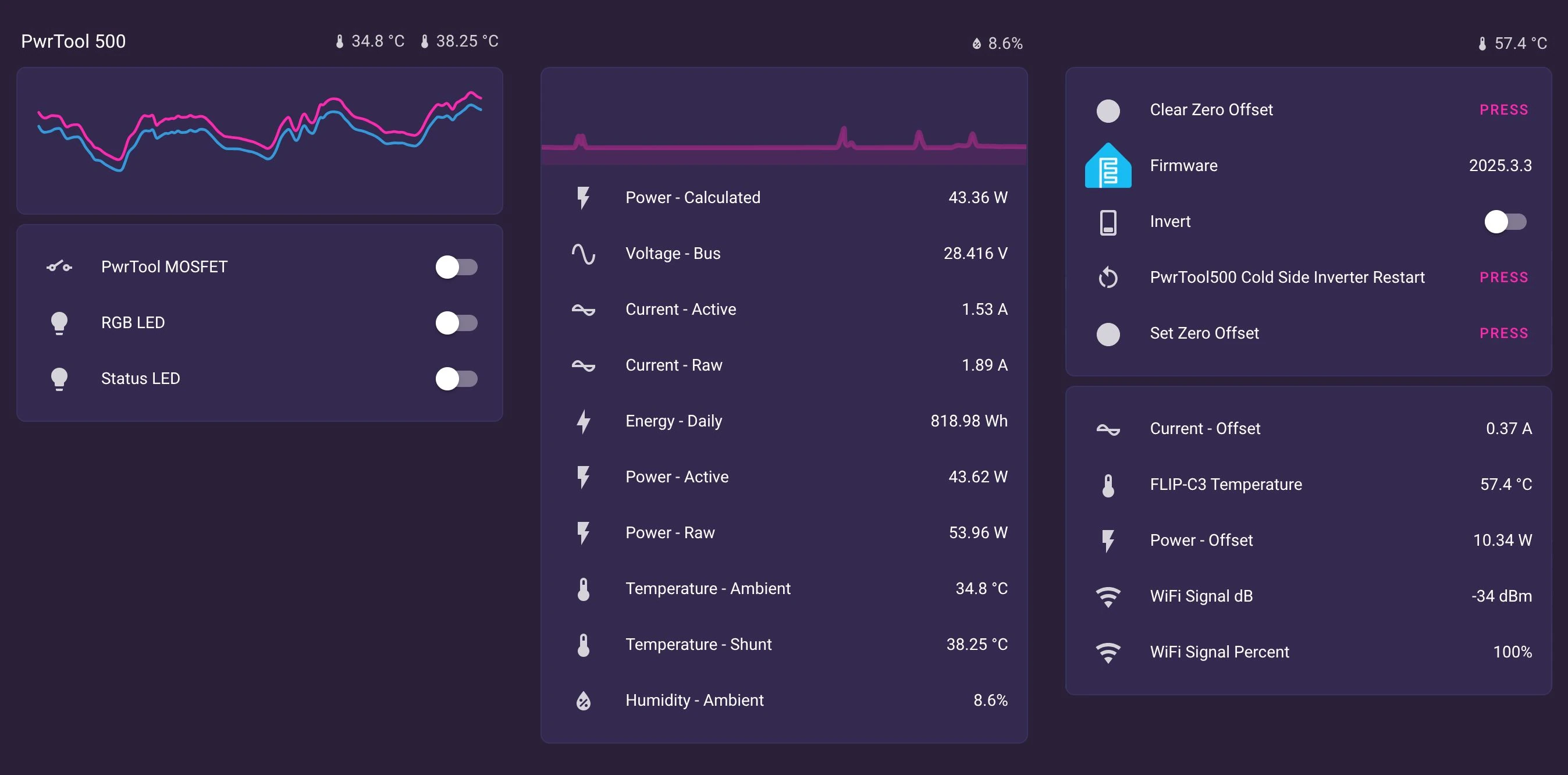

PwrTool 500 Home Assistant Dashboard — แดชบอร์ด Home Assistant ของ PwrTool 500

VoidBox ได้เปิดตัว PwrTool 500 อุปกรณ์มอนิเตอร์แบตเตอรี่และพลังงาน บน Crowd Supply โดยตั้งเป้าหมายระดมทุนที่ $5,000 (~162,000฿) มีแพ็คเกจราคา $149 (~4,800฿) จะได้รับ PwrTool 500 พร้อมสายสีแดงขนาด 18 AWG ยาว 2 เมตร พร้อมหัวต่อ ferrule และ ring terminal โดยจัดส่งภายในสิ้นเดือนเมษายน 2026 ราคานี้รวมค่าจัดส่งทั่วโลกแล้ว
