ESP32-H2-Zero : บอร์ด USB-C ขนาดจิ๋วที่ใช้ชิป ESP32-H2 RISC-V SoC รองรับ Zigbee, Thread และ BLE

Waveshare ESP32-H2-Zero เป็นบอร์ดพัฒนาแบบ USB-C ขนาดจิ๋ว ที่ใช้ชิป ESP32-H2 SoC สถาปัตยกรรม RISC-V จาก Espressif Systems มาพร้อมการเชื่อมต่อ Zigbee, Thread และ Bluetooth LE (BLE)

บอร์ดนี้ใช้ชิป ESP32-H2FH4S ที่มีหน่วยความจำแฟลช 4MB มาพร้อม Header แบบ 9 พินจำนวนสองชุด และขา castellated สำหรับ I/O รวมถึงแพดเพิ่มเติมอีก 4 จุด นอกจากนี้ยังใช้สายอากาศเซรามิกแทนการต่อสายอากาศภายนอก และมีปุ่ม BOOT กับปุ่ม Reset ให้ในตัว

ESP32 H2 Mini Development Board

สเปคของ ESP32-H2 Mini :

  • SoC – Espressif Systems ESP32-H2FH4S
    • CPU – 32-bit RISC-V SoC ความถี่สูงสุด 96 MHz
    • หน่วยความจำ – SRAM 320 KB, LP memory 4 KB
    • ที่เก็บข้อมูล – ROM 128 KB, flash 4MB
    • การเชื่อมต่อไร้สาย (Wireless)
      • คลื่นวิทยุ 802.15.4 รองรับ Zigbee 3.0, Thread 1.3 และ Matter
      • Bluetooth 5.2 LE/Mesh
  • USB – พอร์ต USB Type-C สำหรับจ่ายไฟ, โปรแกรม และดีบัก
  • การขยาย
    • 2x 9-pin header และขา castellated รองรับสูงสุด 15x GPIO, 5x ADC, UART, Fast SPI, JTAG และสัญญาณไฟ (5V, 3.3V, GND)
    • 4x pads ใช้เป็น GPIOs, USB (D+/D-),  BOOT, หรือ LOG
  • อื่น ๆ – ปุ่ม BOOT และ Reset, สายอากาศเซรามิก, WS2812 RGB LED
  • การจ่ายไฟ
    • 5V ผ่านพอร์ต USB-C หรือขา 5V
    • LDO รุ่น ME6217C33M5G กระแสสูงสุด 800mA
  • ขนาด – 23.50 x 15.24 มม.
  • น้ำหนัก – รอประกาศ (TBD)

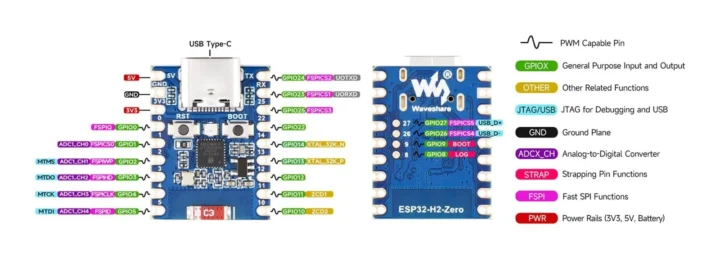

ESP32-H2 Zero pinout diagram
Pinout diagram

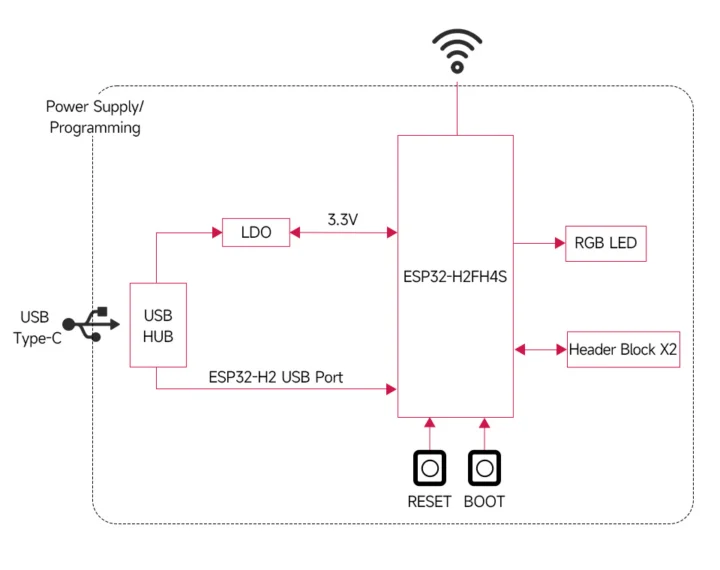

Tiny ESP32-H2 development board block diagram
Block diagram

ทางบริษัทได้จัดเตรียมคู่มือและโค้ดตัวอย่างสำหรับการใช้งาน ESP32-H2-Zero ทั้งกับ ESP-IDF framework และ Arduino IDE โดยตัวอย่างที่ให้มาประกอบด้วย Hello World, GPIO, RGB LED, UART, I2C, SPI, Bluetooth และ Zigbee demo ซึ่งทั้งหมดสามารถหาได้จากหน้า wiki ของบอร์ดพร้อมกับไฟล์ Schematic (PDF)

ชิป ESP32-H2 ถูกเปิดตัวครั้งแรกในเดือนสิงหาคม 2021 และ บอร์ด ESP32-H2-DevKitM-1 ได้เปิดตัวในปี 2023 จากนั้นก็มีบอร์ดและชุดพัฒนา ESP32-H2 ออกมาหลายรุ่นจากผู้ผลิตอย่าง OlimexLILYGO (ESP32-S3 + ESP32-H2 gateway), Waveshare และ M5Stack, โดย ESP32-H2-Zero ถือเป็นบอร์ดที่มีขนาดเล็กที่สุดและราคาถูกที่สุดที่เคยมีมาในตอนนี้

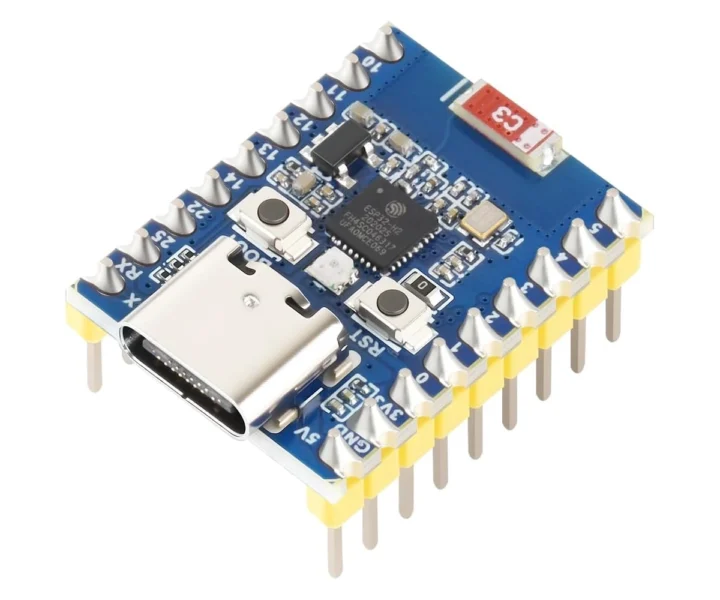

ESP32-H2 Zero pre soldered headers
ESP32-H2-Zero แบบติดตั้งเฮดเดอร์บัดกรีสำเร็จ

บอร์ด ESP32-H2-Zero สามารถหาซื้อได้บน AliExpress ราคา $3.79 (~120฿) แบบไม่มี headers หรือราคา $4.65 (~150฿) แบบมี headers และยังสามารถหาซื้อได้บน Amazon และร้าน Waveshare online store

แปลจากบทความภาษาอังกฤษ : ESP32-H2-Zero mini Zigbee, Thread, and BLE USB-C board is based on ESP32-H2 RISC-V SoC
