kv4p HT – เปลี่ยนสมาร์ทโฟน Android ให้กลายเป็นวิทยุสมัครเล่น

kv4p HT เป็นฮาร์ดแวร์วิทยุ VHF หรือ UHF แบบโอเพ่นซอร์ส ที่ออกแบบมาให้เชื่อมต่อเข้ากับพอร์ต USB-C ของสมาร์ทโฟนระบบ Android เพื่อเปลี่ยนโทรศัพท์ให้กลายเป็นวิทยุสื่อสารสำหรับนักวิทยุสมัครเล่น (ham radio transceiver) แบบพกพา อุปกรณ์นี้ใช้โมดูลไร้สาย ESP32 และโมดูลวิทยุ SA818

ด้วยอุปกรณ์เสริมนี้ โทรศัพท์ของคุณจะสามารถสื่อสารด้วยเสียงและข้อความแบบ off-grid (ไม่ต้องพึ่งเครือข่ายมือถือ) ได้ โดยต้องมีใบอนุญาตนักวิทยุสมัครเล่นระดับ Technician-class นอกจากนี้ อุปกรณ์มีขนาดเล็กพอที่จะใส่ในกระเป๋าได้ เพราะไม่ต้องใช้แบตเตอรี่ในตัว โดยจะใช้พลังงานจากแบตเตอรี่ของโทรศัพท์แทน

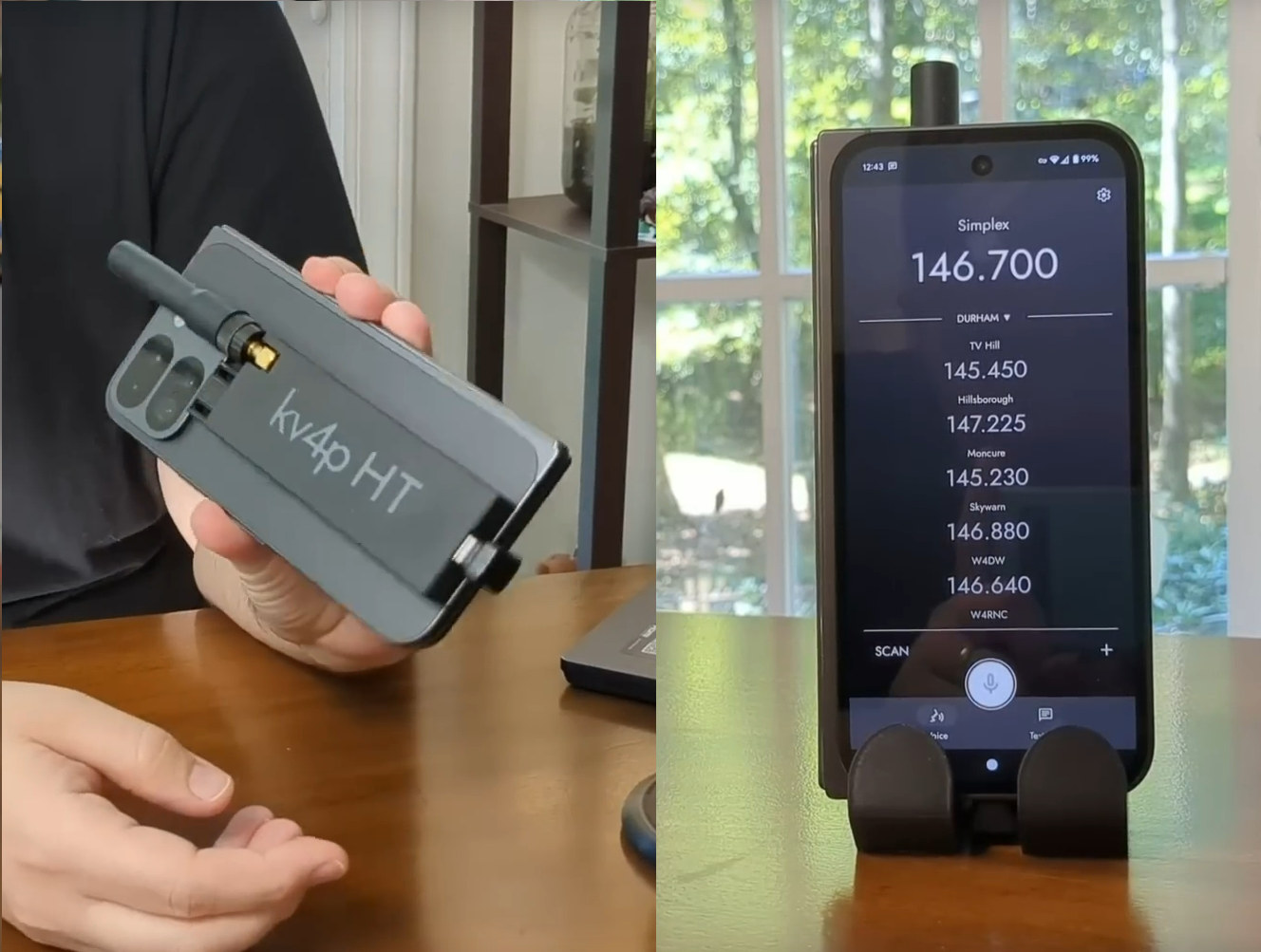

kv4p HT android smartphone ham radio

สเปคของ kv4p HT V2.0:

  • โมดูลไร้สาย (Wireless module) – ESP32-WROOM-32E-N4
    • ชิป SoC – ไมโครคอนโทรลเลอร์ ESP32 แบบ dual-core Tensilica LX6 ความเร็วสูงสุด 240 MHz พร้อมหน่วยความจำ SRAM ขนาด 520KB
    • ที่เก็บข้อมูล  – แฟลช 4MB
    • การเชื่อมต่อไร้สาย – WiFi 4 ความถี่ 2.4 GHz และ Bluetooth 4.2 BR/LE พร้อม
    • สายอากาศ PCB ในตัว
  • วิทยุ VHF
    • ใช้โมดูล DRA818V (ช่วงความถี่ 134 – 174 MHz)
    • มี VHF low-pass filter
    • คอนเนกเตอร์สายอากาศแบบ SMA
    • กำลังส่ง (Tx Power) – สูงสุด 1 วัตต์ ให้ระยะสื่อสารได้หลายไมล์/กิโลเมตร โดยไม่กินแบตโทรศัพท์มากเกินไป
    • หมายเหตุ: แม้โปรเจ็กต์นี้จะเน้นการสื่อสารในย่านความถี่ VHF แต่ก็สามารถรองรับ UHF ได้ด้วยโมดูล SA818-U (400 – 480 MHz)
  • คุณสมบัติเด่น
    • รองรับการส่งข้อความพร้อมการแจ้งเตือนแบบ SMS — ใช้การส่งข้อความผ่านคลื่นวิทยุ APRS messaging (ไม่ใช่แค่ตำแหน่งพิกัด) พร้อมโมเด็มในตัวที่ความเร็ว 1200 baud
    • เสียงคุณภาพสูง “Crystal-clear” ด้วยระบบ 44kHz 8-bit ADC/DAC พร้อมฟิลเตอร์และ squelch
    • รองรับ คำบรรยายแบบเรียลไทม์ (Live closed captions) บนโทรศัพท์ที่รองรับ
    • สแกนหาช่องความจำ (memory channels) และกลุ่ม (groups) ได้ไม่จำกัด
    • ค้นหารีพีทเตอร์ใกล้เคียงอัตโนมัติผ่าน GPS
    • ปุ่ม PTT (Push-to-Talk) แบบติดหน่วง พร้อมการตอบสนองแบบสั่น (haptic feedback)
  • USB – 1x พอร์ต USB-C สำหรับเชื่อมต่อกับสมาร์ทโฟน
  • ส่วนประกอบอื่น ๆ
    • ปุ่ม Program, Reset, และ PTT
    • ไฟแสดงสถานะ LEDs
    • อะแดปเตอร์ USB-C to USB-C
  • แหล่งจ่ายไฟ – ผ่านพอร์ต USB-C (ไม่มีแบตเตอรี่ในตัว)
  • ขนาดบอร์ด (PCB) –82 x 38 มิลลิเมตร

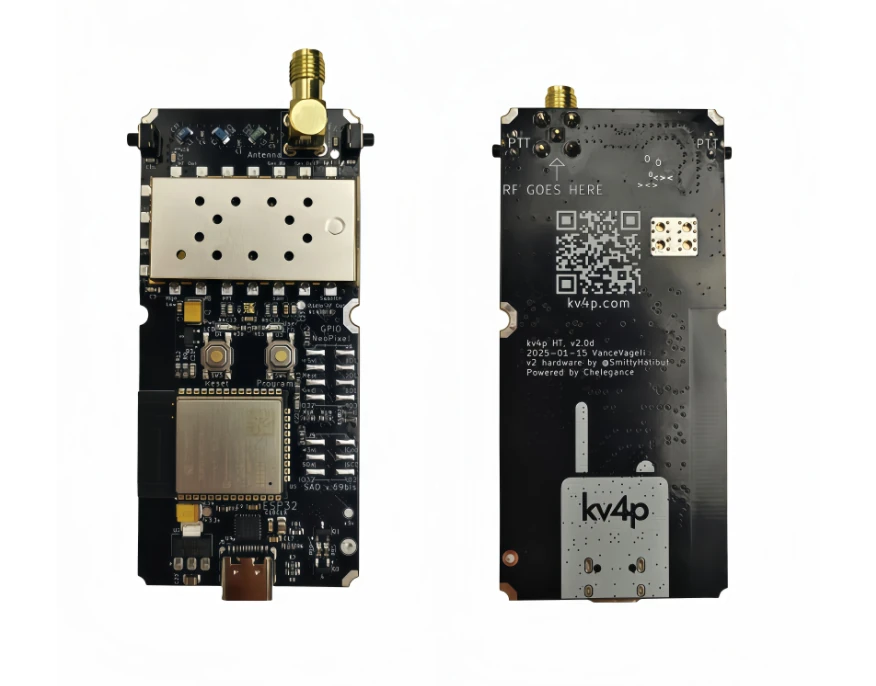

ESP32 + SA818-V USB-C ham radio board

โปรดทราบว่าสเปกและภาพที่แสดงด้านบนเป็นของบอร์ด เวอร์ชัน 2.x ซึ่งต่างจากเวอร์ชันก่อนหน้า ที่ผู้ใช้งานต้องนำบอร์ด ESP32 ของตนเองมาต่อเข้ากับบอร์ด SA818

โปรเจ็กต์นี้เป็นฮาร์ดแวร์ โอเพ่นซอร์สอย่างสมบูรณ์ ภายใต้สัญญาอนุญาตแบบ GPLv3 โดยมีการเผยแพร่ซอร์สโค้ดของแอป kv4p HT สำหรับ Android และ เฟิร์มแวร์ ESP32 Arduino, ไฟล์ออกแบบ PCB จาก EasyEDA, และไฟล์สำหรับ เครื่องพิมพ์ 3 มิติ (3D printer) ไว้บน GitHub ทั้งหมด นอกจากนี้ยังมีคำแนะนำในการเริ่มต้นใช้งานและแนวทางการมีส่วนร่วมพัฒนาโปรเจ็กต์นี้เผยแพร่ไว้อย่างครบถ้วนบนเว็บไซต์ของโปรเจ็กต์อีกด้วย

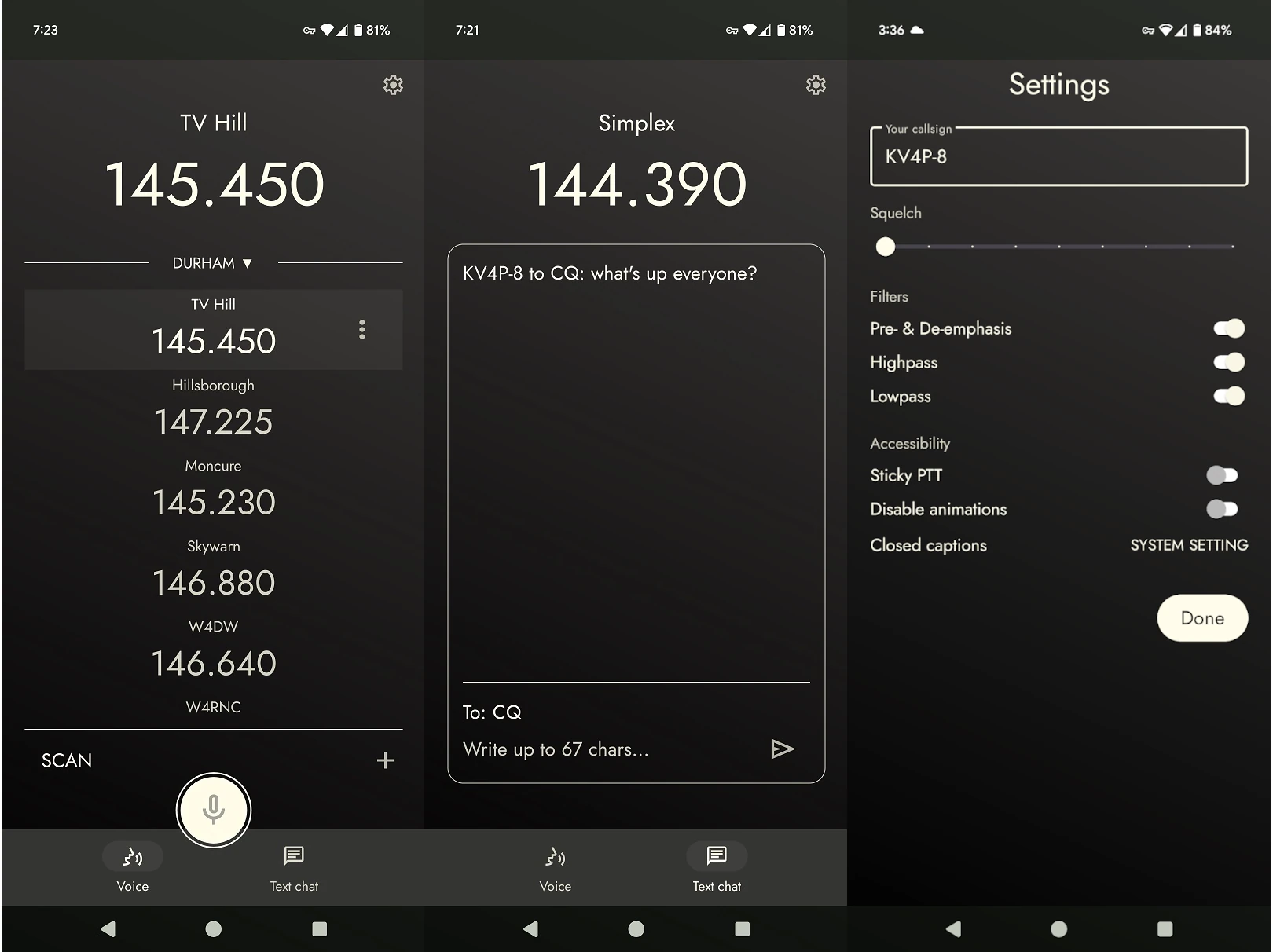

kv4p HT Android app

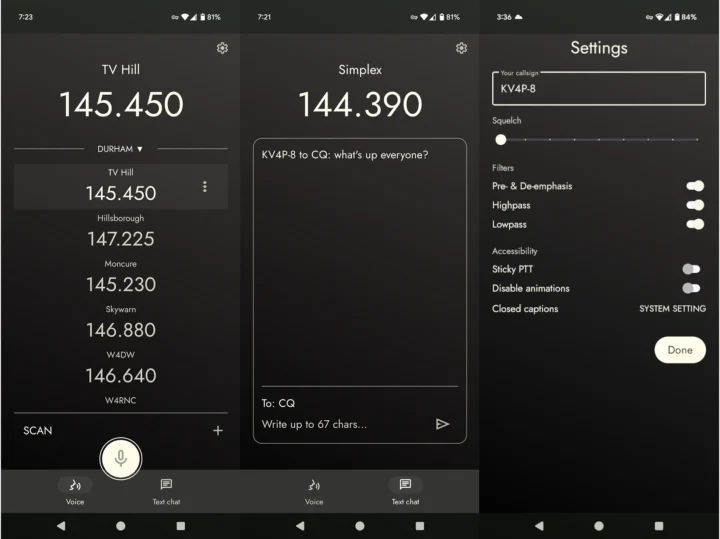

ภาพหน้าจอบางส่วนจากแอป Android

แม้ว่าคุณจะสามารถสร้างอุปกรณ์ kv4p HT ได้ด้วยตนเอง เนื่องจากเป็นโปรเจ็กต์ฮาร์ดแวร์โอเพ่นซอร์ส แต่โดยทั่วไปแล้วผู้ใช้ส่วนใหญ่จะเลือกซื้อชุด Android smartphone ham radio kit จาก Halibut Electronics หรือ Chelegance, นอกจากนี้ยังมีผู้ขายบางรายจำหน่ายรุ่น VHF และ UHF บน AliExpress ในราคา $51 (~1,600฿), แต่ผู้ใช้งานหลายคนได้ร้องเรียนว่าอุปกรณ์ที่ซื้อมา มักหลุดออกจากพอร์ต USB Type-C ของโทรศัพท์อยู่บ่อยครั้ง และในประเทศไทยยังหาซื้อได้ที่ Shopee ในราคาประมาณ 1,400฿

แปลจากบทความภาษาอังกฤษ : kv4p HT – Turn an Android smartphone into an ham radio transceiver
