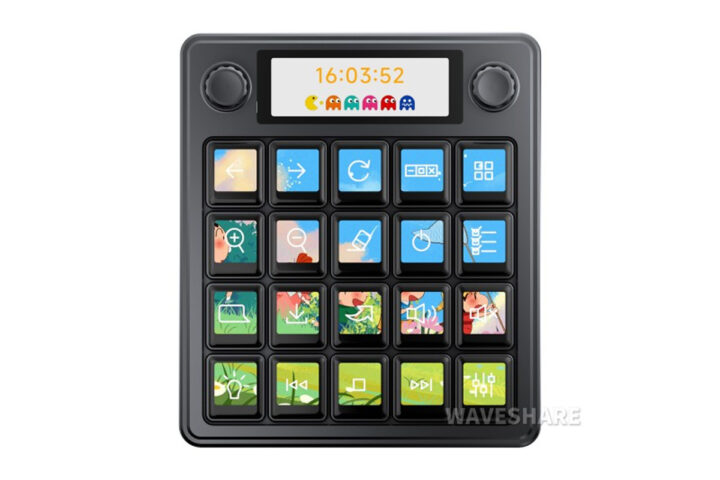

Waveshare MK20 : คีย์บอร์ดมาโคร พร้อมปุ่ม mechanical 20 ปุ่ม แต่ละปุ่มมีจอสี LCD ขนาด 0.85 นิ้วในตัว

Waveshare MK20 เป็นคีย์บอร์ดมาโครแบบอเนกประสงค์ มาพร้อมปุ่ม mechanical 20 ปุ่ม แต่ละปุ่มมีจอ LCD ขนาด 0.85 นิ้วในตัว รุ่นนี้เป็นการอัปเกรดจากรุ่นก่อนหน้า MK10 โดยเพิ่มจอแสดงผลรองขนาด 2.8 นิ้วและปุ่มหมุนควบคุม (knob) อีก 2 ตัว อุปกรณ์รองรับการโต้ตอบด้วยเสียง AI การแสดงข้อมูลแบบเรียลไทม์ และการเชื่อมต่อกับระบบสมาร์ทโฮมผ่าน Home Assistant

เช่นเดียวกับรุ่นก่อน MK20 ใช้สถาปัตยกรรมระบบคู่ โดยใช้โปรเซสเซอร์ Allwinner T113-S3 dual-core Cortex-A7 ทำงานบนระบบ Linux เพื่อควบคุมหน้าจอแสดงผล และไมโครคอนโทรลเลอร์ GD32 ที่รันเฟิร์มแวร์ QMK เพื่อให้การตอบสนองของแป้นพิมพ์และปุ่มหมุนเป็นแบบหน่วงต่ำ แต่ละปุ่ม LCD มีความละเอียด 128×128 พิกเซล รองรับการแสดงภาพเคลื่อนไหว วิดีโอ และการซ้อนภาพหลายชั้น ส่วนจอแสดงผลรองขนาด 2.8 นิ้ว (ความละเอียด 428×142 พิกเซล) ใช้แสดงสถานะหรือข้อมูลการตั้งค่าเพิ่มเติม คีย์บอร์ดยังมาพร้อมปุ่มหมุนแบบ rotary encoder 2 ตัว พร้อมฝาครอบอะลูมิเนียม ใช้ควบคุมระดับเสียง การเล่นสื่อ หรือการเลื่อนตามไทม์ไลน์ ตัวเครื่องทำจากอะลูมิเนียมอัลลอย พร้อมเลนส์อะคริลิกแบบ 2.5D เพื่อความทนทานและรูปลักษณ์ระดับพรีเมียม

สเปคของ Waveshare MK20 :

ตัวควบคุมหลัก – Allwinner T113-S3
- CPU
  - Dual-core Arm Cortex-A processor, สูงสุด 1.2GHz
  - RISC-V core + HiFi4 DSP
- หน่วยความจำบนชิป – DDR3 128MB
คอนโทรลเลอร์รอง – ไมโครคอนโทรลเลอร์ GigaDevice GD32 รันเฟิร์มแวร์ QMK สำหรับการกดปุ่ม mechanical ที่มีความหน่วงต่ำ
ที่เก็บข้อมูล – ช่อง MicroSD card
ปุ่มและการควบคุม
- 20x ปุ่มกลไก Kailh box silent แบบ hot-swappable พร้อมจอ LCD ในตัว (ตามที่กล่าวข้างต้น)
  - แรงกดเพื่อทำงาน (Actuation force) – 50 ± 10 gf
  - แรงกดสุด (Bottom-out force) – 55 ± 10 gf
  - ระยะการกดทำงาน (Actuation travel) – 1.2 ± 0.30 มม.
  - ระยะการกดรวม (Total travel) – 2.8 ± 0.25 มม.
  - ความยาวสปริง – 15.5 มม.
  - อายุการใช้งาน – 50 ล้านครั้ง
- 2x ปุ่มหมุน encoder knobs ความแม่นยำสูง (อะลูมิเนียมอโนไดซ์, ผิวกันลื่น)
จอแสดงผล
- 20x ปุ่ม mechanical LCD ขนาด 0.85 นิ้ว ความละเอียด 128×128 พิกเซล
- จอรองขนาด 2.8 นิ้ว ความละเอียด 428×142 พิกเซล
- รองรับการเชื่อมต่อหลายหน้าจอและซ้อนภาพ/วิดีโอเป็นพื้นหลัง
- เลนส์อะคริลิกใส 2.5D แข็งแรง (>3H ความแข็ง)
เสียง – มีไมโครโฟนและลำโพงในตัว
การเชื่อมต่อเครือข่าย – รองรับ WiFi 2.4 GHz ผ่านการ์ดไร้สาย USB (ไม่รองรับ 5 GHz)
USB
- พอร์ต USB Type-C สำหรับจ่ายไฟและเชื่อมต่อกับโฮสต์
- พอร์ตขยาย USB Type-A
พลังงาน – 5V จากพอร์ต USB-C

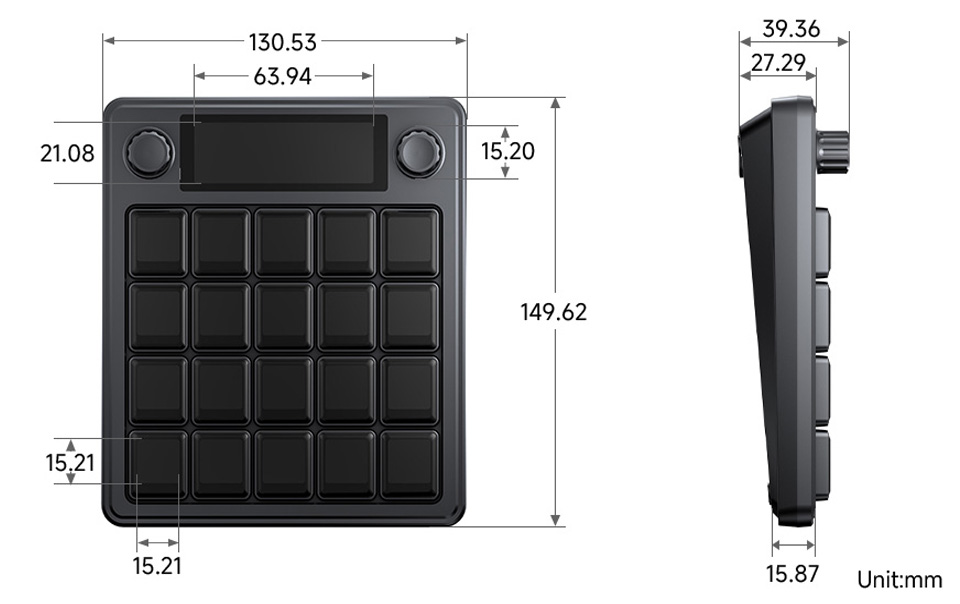

ขนาด – 130.53 x 149.62 x 39.36 มม.
ตัวเครื่อง – ฝาอะลูมิเนียมอัลลอยด้านบน
ตัวเลือกการวางเครื่อง – ขาตั้งถอดได้ 24° หรือวางราบ 5.5° บนโต๊ะ
สี – ดำ / ขาว

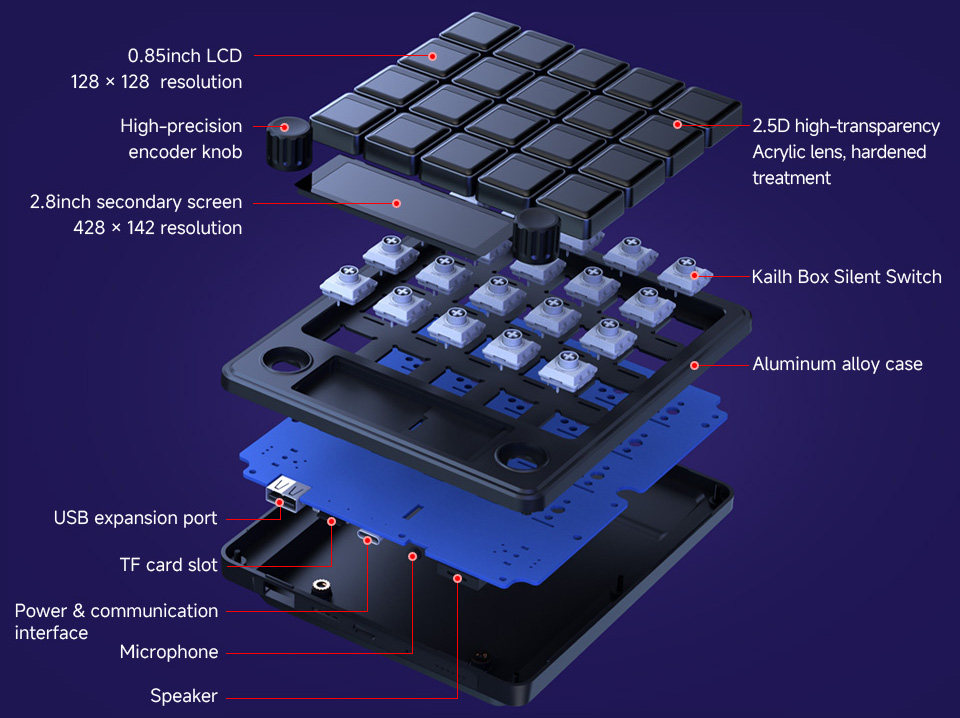

Waveshare MK20 Hardware Overview — ภายในของ MK20

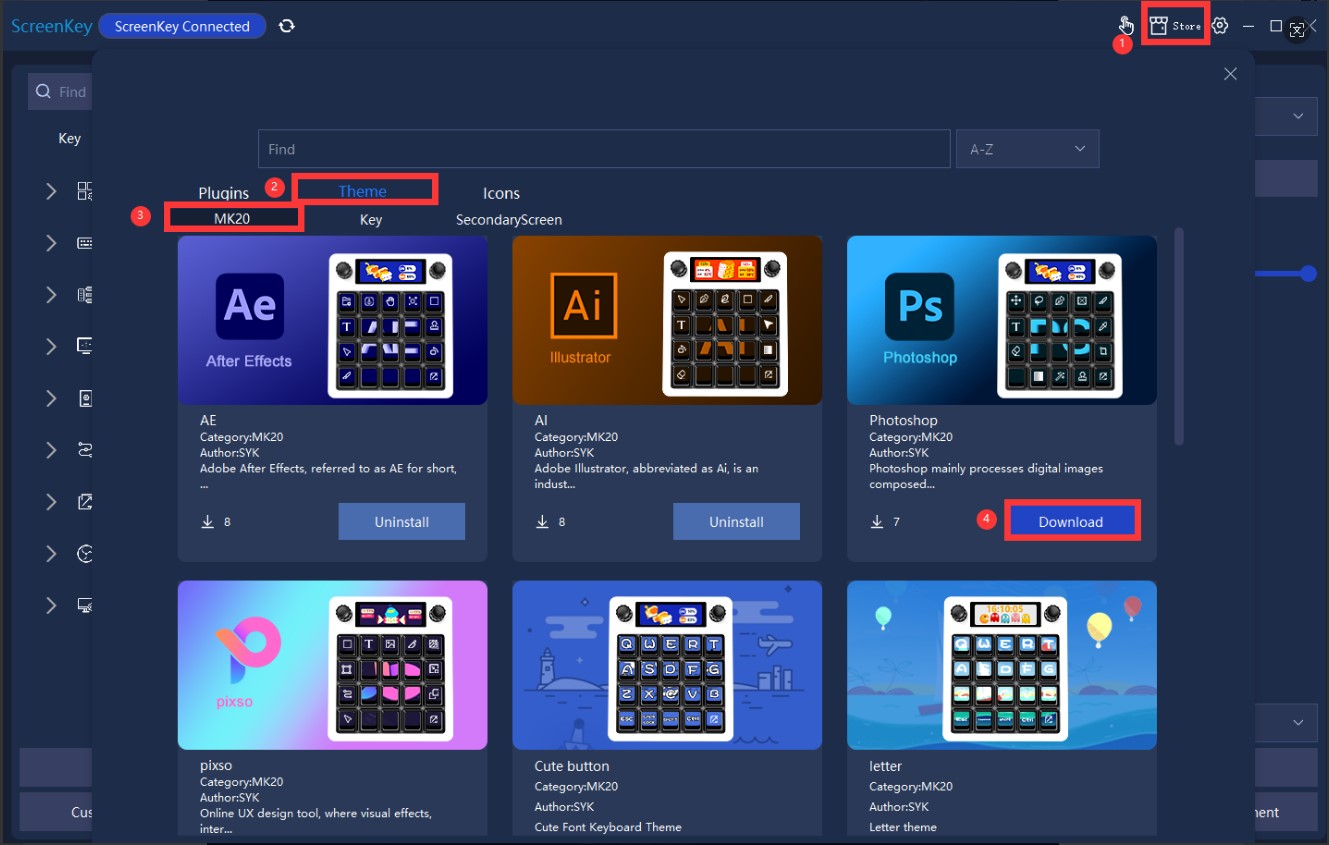

ScreenKey Platform for Downloading Themes and Plugins — แพลตฟอร์ม ScreenKey สำหรับดาวน์โหลดธีมและปลั๊กอิน

เช่นเดียวกับรุ่น MK10 รุ่น MK20 ก็สามารถใช้งานร่วมกับซอฟต์แวร์ ScreenKey ได้ทั้งบน Windows และ macOS สำหรับจัดการธีม ปรับแต่งมาโคร และแสดงข้อมูลแบบเรียลไทม์ ผู้ใช้สามารถดาวน์โหลด แก้ไข และรันธีมภาพ (visual themes) ที่กำหนดพฤติกรรมของปุ่ม LCD ทั้ง 20 ปุ่ม และจอแสดงผลรองขนาด 2.8 นิ้วได้ นอกจากนี้ MK20 ยังทำงานร่วมกับ LibreHardwareMonitor เพื่อแสดงสถิติของระบบ (เช่น CPU, GPU, หน่วยความจำ, อุณหภูมิ ฯลฯ) และ OpenWeather สำหรับแสดงข้อมูลสภาพอากาศได้อีกด้วย

MK20 ยังรองรับการทำงานร่วมกับ XiaoZhi AI เพื่อการจดจำเสียงและระบบอัตโนมัติที่ขับเคลื่อนด้วย AI แต่จะต้องเชื่อมต่อเครือข่าย ซึ่งสามารถเพิ่มได้ผ่านอะแดปเตอร์ USB WiFi 2.4GHz ภายนอก นอกจากนี้อุปกรณ์ยังสามารถเชื่อมต่อกับ Home Assistant (HA) เพื่อควบคุมระบบสมาร์ตโฮมได้ ทั้งแบบ local token access หรือผ่าน XiaoZhi MCP server โดยรองรับการเชื่อมต่อกับอุปกรณ์ เช่น Xiaomi Miot Auto และ Xiaomi Gateway 3, MK20 ทำงานในโหมด dual-system ซึ่งช่วยให้สามารถตั้งค่าผ่าน ScreenKey ได้ในโหมด Host Mode และสามารถรันคำสั่งมาโครด้วยเฟิร์มแวร์ QMK ได้โดยไม่ต้องพึ่งซอฟต์แวร์จากโฮสต์ ข้อมูลเชิงเทคนิคเพิ่มเติมและคำแนะนำในการตั้งค่ามีให้ดูได้บนหน้า wiki

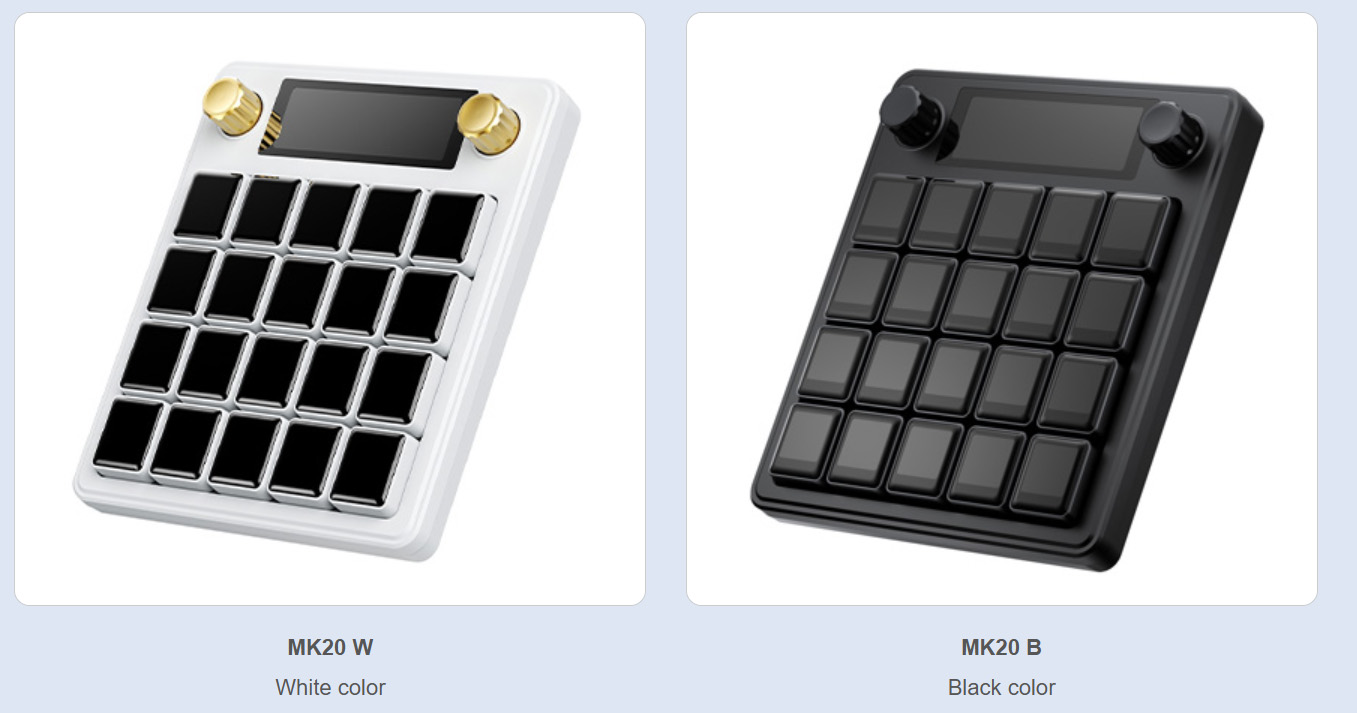

Waveshare MK20 Color Options — Color Options: Black and White

คีย์บอร์ดมาโคร Waveshare MK20 วางจำหน่ายแล้วบน AliExpress ในราคา $169.23(~5,500฿), บน Amazon ในราคา $194.99(~6,300฿), และบน ร้านค้าอย่างเป็นทางการของ Waveshareราคา $155.99 (~5,000฿) ภายในกล่องประกอบด้วยอุปกรณ์ MK20 รุ่น W (สีขาว) หรือ B (สีดำ), คู่มือการใช้งาน, และชุดอุปกรณ์เสริม เช่น สาย Type-A to Type-C จำนวน 2 เส้น, สาย USB Type-C แบบหัวคู่ 1 เส้น, ขาตั้งปรับมุมได้สำหรับ MK20, อะแดปเตอร์ USB Wi-Fi, สายแยก USB Type-C สำหรับไฟและสัญญาณ นอกจากนี้ยังมีอะแดปเตอร์ไฟ 5V/3A ให้เลือกซื้อเพิ่มเติมอีกด้วย
