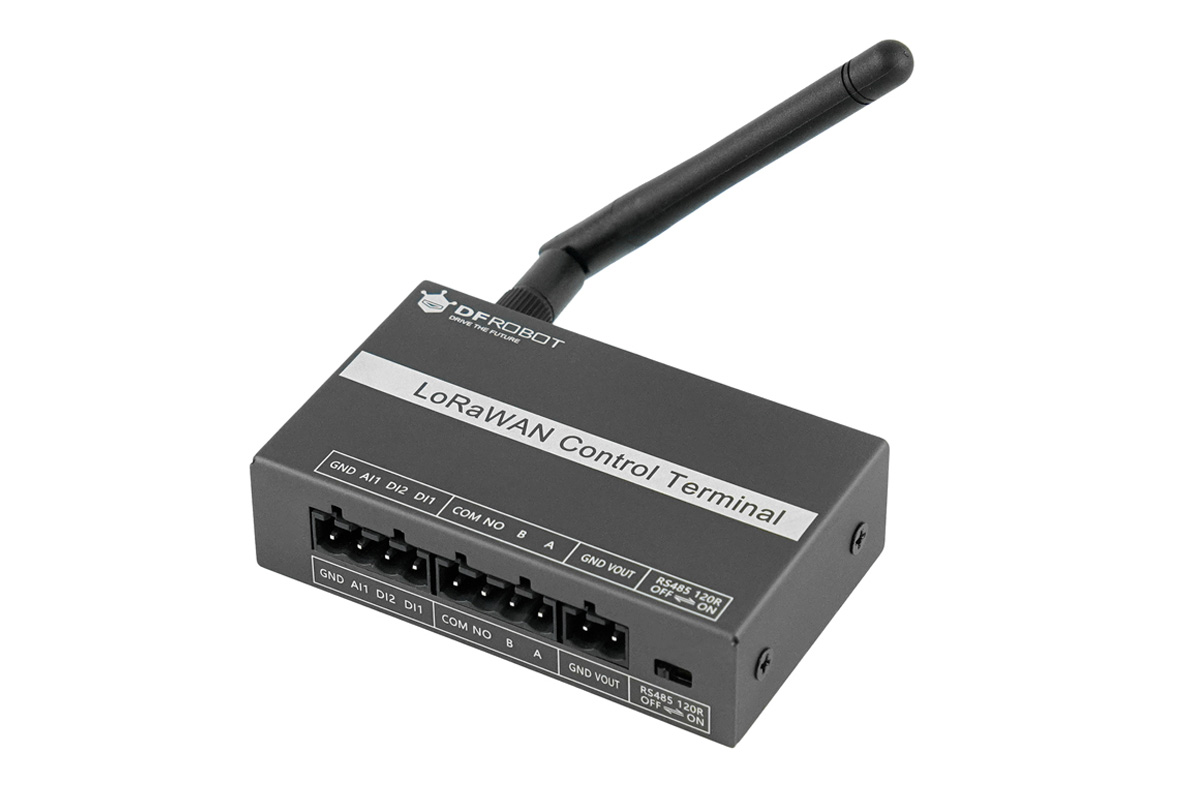

DFRobot LoRaWAN Control Terminal เป็นอุปกรณ์ IIoT อุตสาหกรรมขนาดกะทัดรัดแบบติดราง DIN (DIN-rail mountable) ที่มาพร้อมการเชื่อมต่อ LoRaWAN ระยะไกล พร้อมความสามารถด้านการตรวจวัดและควบคุมในตัว เหมาะสำหรับงานอุตสาหกรรม เกษตรกรรม และระบบอาคารอัตโนมัติ ที่ต้องการการสื่อสารไร้สายที่เชื่อถือได้ ใช้กำลังไฟต่ำ และครอบคลุมระยะไกลได้ถึง 4 กม.
อุปกรณ์รองรับโปรโตคอล LoRaWAN มาตรฐาน (OTAA/ABP, Class A/C) พร้อมระยะสื่อสารในระยะสายตาได้สูงสุด 4 กม. ใช้งานได้กับเกตเวย์ส่วนตัวหรือเครือข่ายสาธารณะอย่าง TTN ภายในตัวบรรจุอินพุตแบบอะนาล็อก 0–10V อินพุตดิจิทัลแยกสัญญาณด้วยออปโตคัปเปลอร์ และรองรับเซ็นเซอร์ RS485/Modbus พร้อมรีเลย์ในตัวสำหรับสั่งงานโดยตรง ยังรองรับระบบออโตเมชันแบบกำหนดกฎการทำงาน (rule-based automation) สำหรับควบคุมรีเลย์ ส่งคำสั่ง RS-485 หรือส่งข้อมูลขึ้นระบบ โดยเครื่องสามารถทำงานต่อได้แม้ออฟไลน์โดยใช้ตรรกะที่กำหนดไว้ล่วงหน้า อุปกรณ์ทำงานด้วยไฟ 12–24V มีตัวเลือกปรับกำลังส่ง และรองรับการอัปเฟิร์มแวร์และการรีเซ็ตค่าโรงงาน
สเปคของ DFRobot LoRaWAN Control Terminal :
- SoC/ตัวควบคุมหลัก – ยังไม่ระบุ
- การสื่อสารไร้สาย (Wireless)
- LoRaWAN 863–870 MHz, กำลังส่ง 16 dBm (EU, DFR1120-868)
- LoRaWAN 902–928 MHz, กำลังส่ง 22 dBm (US, DFR1120-915)
- ความไวสัญญาณ -137 dBm @125 kHz SF12
- รองรับ OTAA/ABP, Class A/C
- คอนเนคเตอร์ SMA สำหรับสายอากาศภายนอก

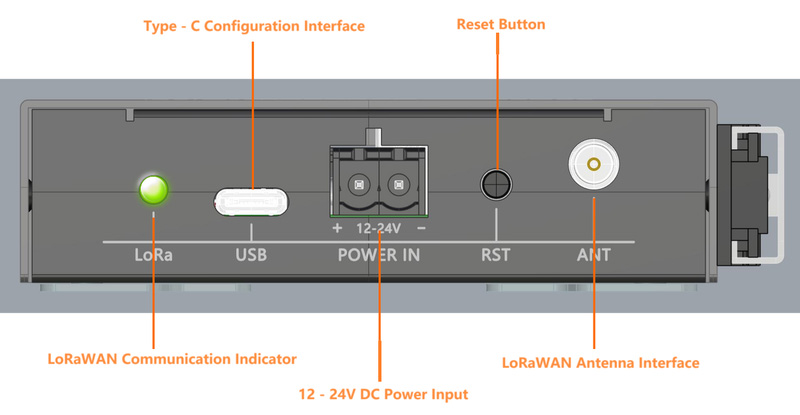

- USB – พอร์ต USB Type-C สำหรับตั้งค่า

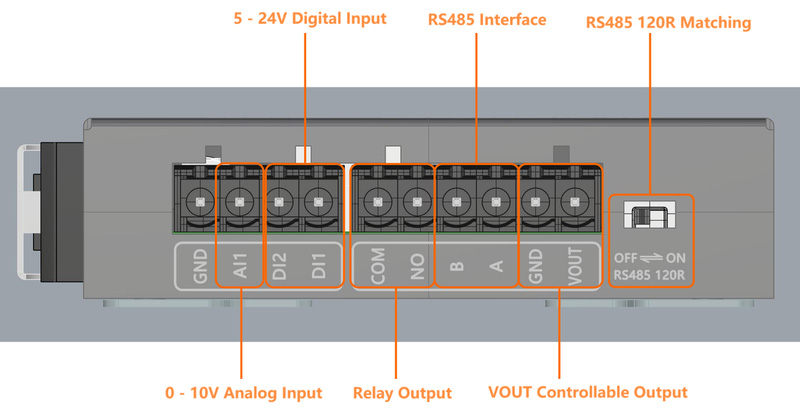

Serial – RS-485 ผ่าน Terminal block รองรับ Modbus RTU - I/O ผ่าน Terminal block
- อินพุตอะนาล็อก 0–10V ความละเอียด 15 บิต
- อินพุตดิจิทัล – 2x Optocoupler แบบ isolated 5–24V
- เอาต์พุตรีเลย์ – หน้าสัมผัสปกติเปิด รองรับ 24VDC 3A / 220VAC 3A
- อื่น ๆ
- เอาต์พุต VOUT ควบคุมได้ – จ่ายแรงดันตาม VIN (12–24V)
- สวิตช์เปิด/ปิดตัวต้านทานเทอร์มิเนชัน 120Ω ของ RS-485
- ไฟแสดงสถานะ LED
- ปุ่มรีเซ็ต
- แรงดันไฟขณะทำงาน – 12–24 VDC
- ขนาด – 89 × 53 × 24 มม. (ไม่รวมเทอร์มินัลและคลิป)
- ช่วงอุณหภูมิ – –10 ถึง 60°C
- เคสติดตั้งแบบ DIN-rail

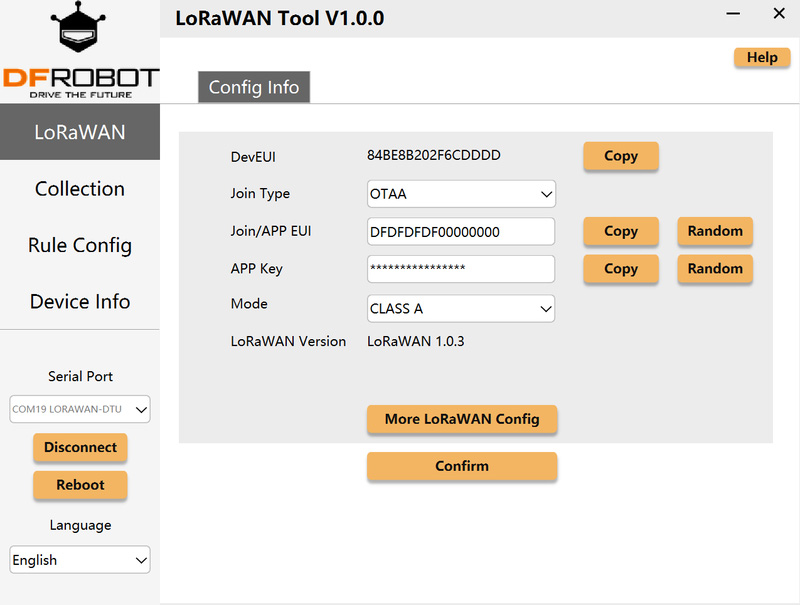

DFR1120 สามารถตั้งค่าผ่านโปรแกรม LoRaWAN Tool ของ DFRobot ซึ่งให้เข้าถึงการตั้งค่าเครือข่าย การตั้งค่าการอ่านค่าเซ็นเซอร์ การสร้างกฎ และการอัปเดตเฟิร์มแวร์ เฟิร์มแวร์มาพร้อมกลไก rule engine ในตัว รองรับสูงสุด 8 กฎพร้อมหลายการทำงาน เช่น ตรวจจับระดับ/ขอบสัญญาณ DI การนับพัลส์ การประมวลผลคำสั่ง Modbus พร้อมสูตรปรับสเกล ช่วงเวลาอัปเดตรายงานที่ตั้งค่าได้ เวลาจ่ายไฟล่วงหน้าให้เซ็นเซอร์ และการทำงานอัตโนมัติขณะออฟไลน์ ฟีเจอร์เหล่านี้ช่วยให้อุปกรณ์จัดการงานเก็บข้อมูลและการควบคุมได้โดยไม่ต้องเขียนโปรแกรมเพิ่มเติม, สามารถดูข้อมูลเพิ่มเติม เช่น สถาปัตยกรรมผลิตภัณฑ์ คำอธิบายฟีเจอร์ต่าง ๆ พารามิเตอร์ทางไฟฟ้า รายละเอียดอินเทอร์เฟซ และอื่น ๆได้ใน Wiki
ก่อนหน้านี้เราเคยพูดถึง Control Terminal ที่รองรับ LoRa/LoRaWAN สำหรับอุตสาหกรรมแบบติดราง DIN รุ่นอื่น ๆ เช่น LILYGO T-Connect Pro, reComputer R1025-10, Robustel EG51 series, and higher-end options such as the Rakwireless WisGate Connect และ EDATEC ED-GWL1010 LoRaWAN IoT gateway, among others.
LoRaWAN Control Terminal รุ่นนี้มี 2 เวอร์ชัน : ความถี่ US 915 MHz และ EU 868 MHz ทั้งสองรุ่นราคา $35 (~1,100฿) บนร้านออนไลน์ของ DFRobot ภายในกล่องประกอบด้วยตัวอุปกรณ์หลัก, สายอากาศยาง, ชุดขายึด 2 ชิ้น, คลิปสำหรับ DIN-rail 2 ชิ้น, สกรู M4x6 จำนวน 4 ตัว และ Terminal block แบบปลั๊ก 4-พินและ 2-พิน
แปลจากบทความภาษาอังกฤษ : DIN-rail mountable LoRaWAN control terminal offers RS485, analog input, and digital I/Os
