ชุดพัฒนา Raspberry Pi RP2350 พร้อมหน้าจอสัมผัสทรงกลม 1.85 นิ้ว มีไมโครโฟน และตัวเลือกกล่อง, ลำโพงและแบตเตอรี่

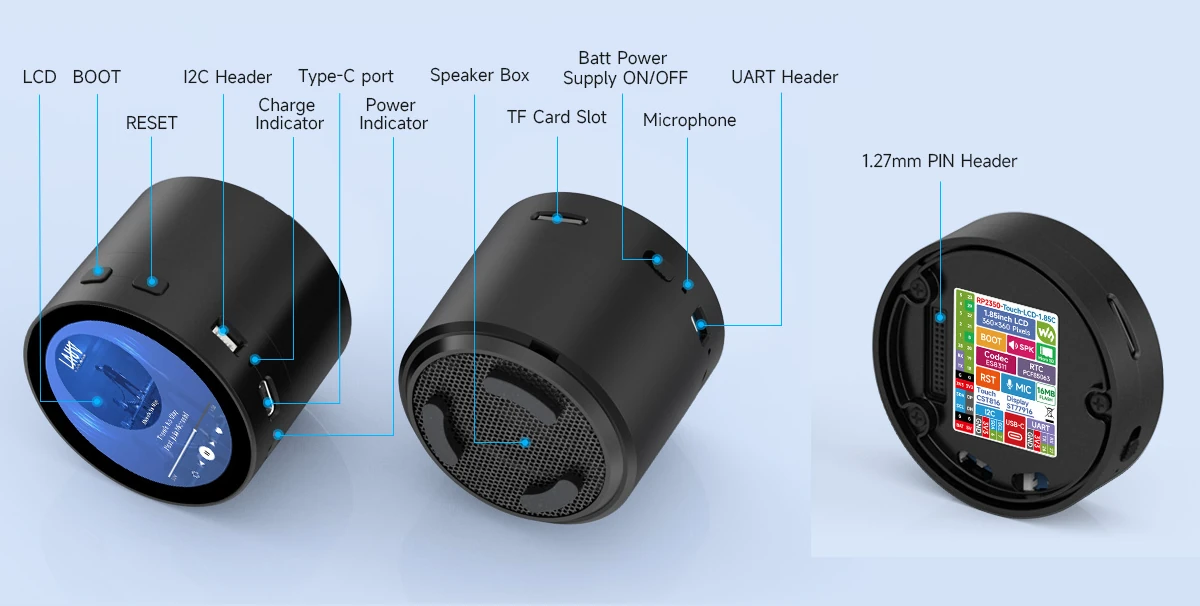

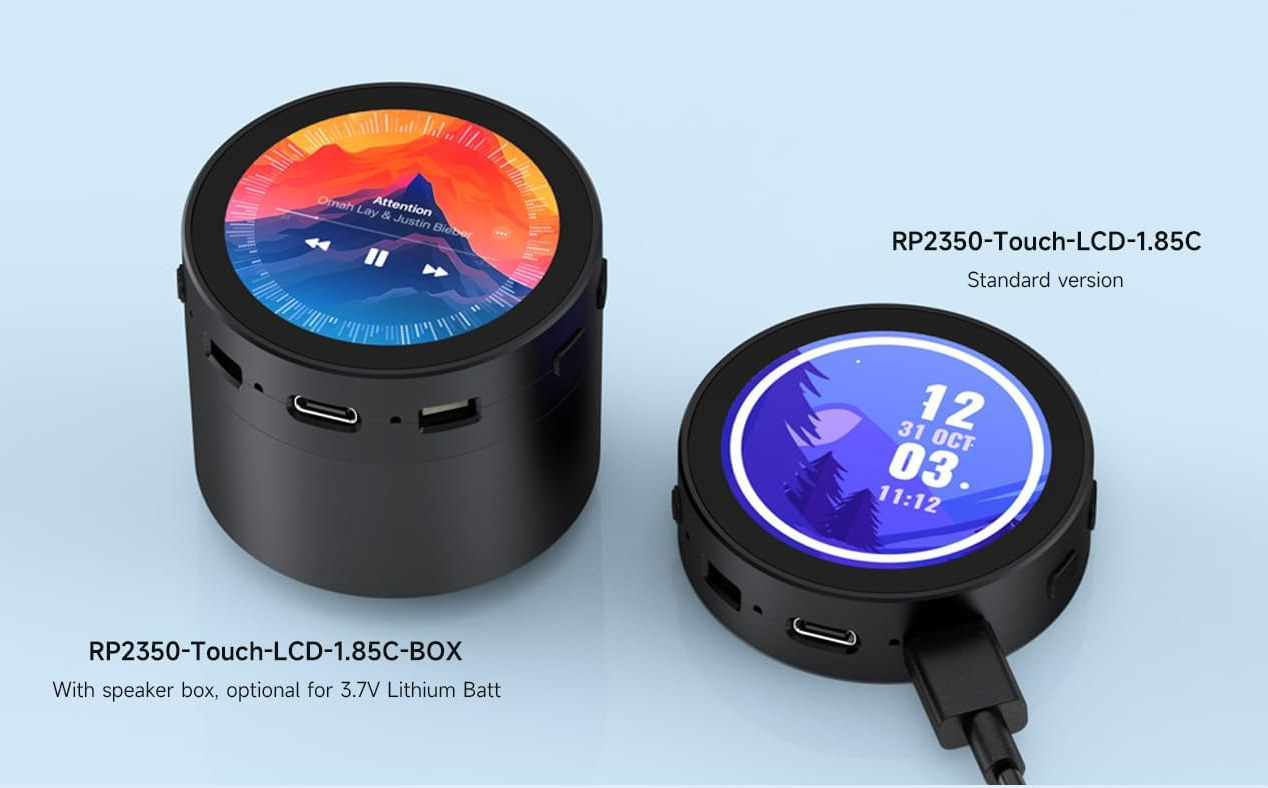

Waveshare RP2350-Touch-LCD-1.85C เป็นชุดพัฒนา (devkit) ที่ใช้ไมโครคอนโทรลเลอร์ Raspberry Pi RP2350 มาพร้อมหน้าจอสัมผัสทรงกลมขนาด 1.85 นิ้ว ความละเอียด 360×360 พิกเซล มีไมโครโฟนในตัว, GPIO header 28 พิน และพอร์ต USB-C ส่วนรุ่น RP2350-Touch-LCD-1.85C-BOX เป็นการต่อยอดแพลตฟอร์มเดียวกัน โดยเพิ่มกล่องพร้อมลำโพงและแบตเตอรี่ 3.7V

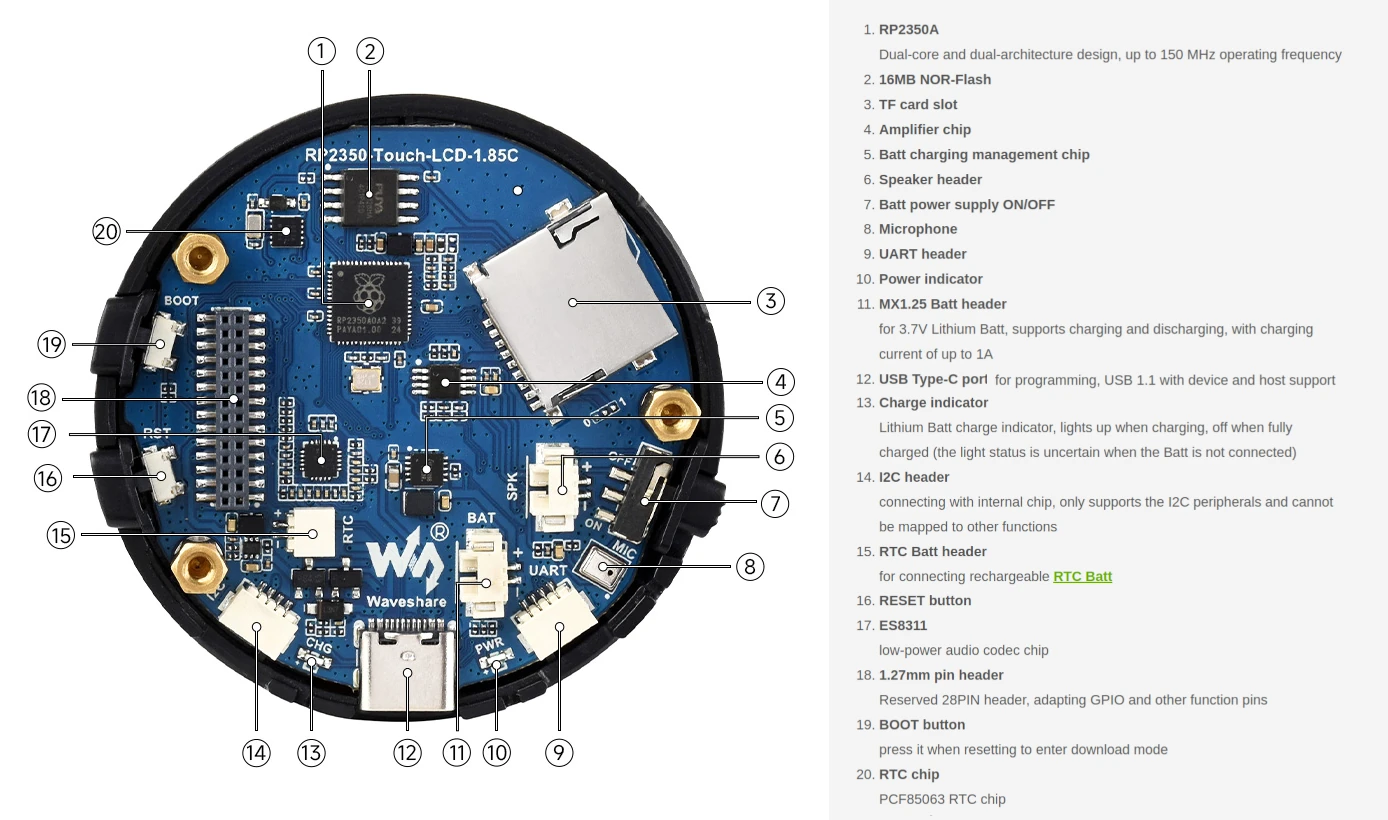

ทั้งสองรุ่นยังมาพร้อม SPI flash ขนาด 16MB ช่องใส่การ์ด microSD card เซ็นเซอร์ IMU แบบ 6 แกน ปุ่มและ LED หลายจุด รวมถึงคอนเนกเตอร์ขยาย UART และ I2C สามารถนำไปใช้งานเป็นโซลูชัน HMI ที่รับอินพุตได้ทั้งการสัมผัส ปุ่มกด และการสั่งงานด้วยเสียง พร้อมเอาต์พุตทั้งจอแสดงผลและเสียง

สเปคของ RP2350-Touch-LCD-1.85C:

ไมโครคอนโทรลเลอร์– Raspberry Pi RP2350A MCU
- CPU
  - 2x Arm Cortex-M33 cores @ 150 MHz
  - 2x Hazard3 RISC-V cores @ 150 MHz
  - เลือกใช้งานได้สูงสุด 2 คอร์ในเวลาเดียวกัน (กำหนดตอนบูต)
- หน่วยความจำ – SRAM 520KB
- สตอเรจ – OTP 8KB
- แพ็กเกจ – QFN-60; 7×7 มม.
สตอเรจ – SPI NOR flash 16MB, ช่องใส่ microSD card
จอแสดงผล – หน้าจอสัมผัส RGB แบบ capacitive ทรงกลม ขนาด 1.85 นิ้ว, 65K สี ความละเอียด 360×360, ไดรเวอร์จอ ST77916, คอนโทรลเลอร์ทัช CST816
ระบบเสียง
- ชิปเสียง ES8311
- ไมโครโฟนในตัว
- Header ลำโพง (รุ่น RP2350-Touch-LCD-1.85C-BOX มาพร้อมลำโพง 8Ω 2W)
USB – พอร์ต USB 1.1 Type-C โหมดอุปกรณ์/โฮสต์ สำหรับจ่ายไฟ รับส่งข้อมูล และโปรแกรม
การดีบัก – คอนเนกเตอร์ UART
การขยาย

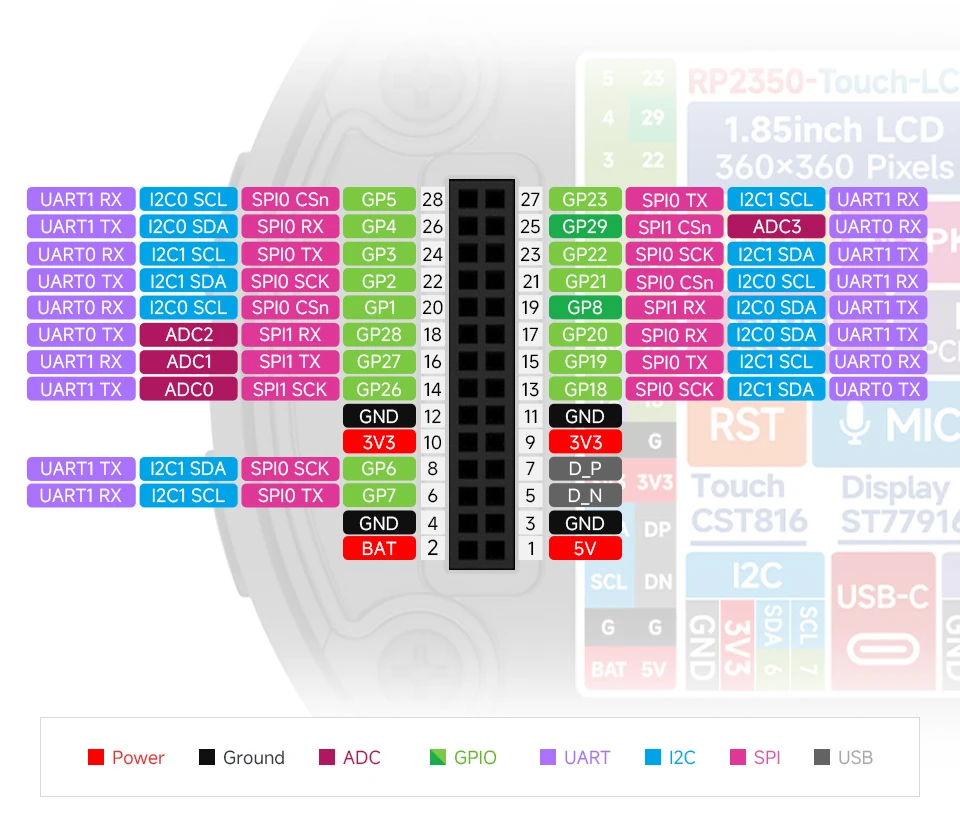

- Headers 28 พิน ระยะพิทช์ 1.25 มม. พร้อมสูงสุด 18x GPIO, 2x SPI, 2x UART, 4x 12-bit ADC, 12x PWM, 12x PIO, HSTX (เฉพาะ GP18 และ GP19 ), 5V, VBAT, 3.3V และ GND
- คอนเนกเตอร์ I2C
เซนเซอร์ – QMI8658 motion sensor (accelerator + gyroscope)
อื่น ๆ
- ปุ่ม Reset และ Boot
- สวิตช์เปิด/ปิดไฟจากแบตเตอรี่
- LED แสดงสถานะไฟและการชาร์จ
- RTC รุ่น PCF85063 และเฮดเดอร์แบตเตอรี่
แหล่งจ่ายไฟ
- 5V ผ่านพอร์ต USB-C
- คอนเนกเตอร์ 2 พิน สำหรับแบตเตอรี่ลิเทียม 3.7V พร้อมรองรับการชาร์จ
  (รุ่น RP2350-S3-Touch-LCD-1.85C-BOX มีแบตเตอรี่ 3.7V ให้มา)
ขนาดและน้ำหนัก
- RP2350-Touch-LCD-1.85C – เส้นผ่านศูนย์กลาง 58 มม. × หนา 17 มม. | น้ำหนัก ยังไม่ได้ระบุ (TBD)
- RP2350-Touch-LCD-1.85C-BOX – เส้นผ่านศูนย์กลาง 58 มม. × หนา 51.10 มม. | น้ำหนัก ยังไม่ได้ระบุ (TBD)

ชุดพัฒนานี้สามารถเขียนโปรแกรมได้ด้วย Raspberry Pi C/C++ SDK, MicroPython หรือ Arduino IDE โดยในวิกิมีคู่มือเริ่มต้นสำหรับทั้งสามแพลตฟอร์มและข้อมูลฮาร์ดแวร์เชิงเทคนิคเพิ่มเติม บริษัทมีลิงก์ไปยังตัวอย่างโค้ดบน GitHub และไฟล์ zip แต่ตัวอย่างเหล่านั้นดูเหมือนจะเป็นโค้ดทั่วไปสำหรับ Pico2 มากกว่าจะเป็นเดโมเฉพาะของ RP2350-Touch-LCD-1.85C หากต้องการเดโมเฉพาะ จะต้องเลื่อนลงไปใน wiki และดาวน์โหลดไฟล์ zip ที่เกี่ยวข้อง ซึ่งมีโครงสร้างไดเรกทอรีตามที่ระบุไว้ :

├── CMakeLists.txt
├── example_auto_set_url.cmake
├── examples # Demos
│   ├── CMakeLists.txt
│   ├── audio_esp8311 # Demo of audio testing
│   ├── battery_read # Demo of serial port printing battery voltage
│   ├── hello_world # Demo of printing hello world
│   │   ├── CMakeLists.txt
│   │   ├── serial
│   │   └── usb
│   ├── lcd # Demo of Testing LCD
│   │   ├── CMakeLists.txt
│   │   ├── lcd_flush_rgb
│   │   └── lcd_touch
│   ├── lvgl # Demos using LVGL
│   │   ├── CMakeLists.txt
│   │   ├── factory # Pre-installed demo
│   │   ├── lv_port # Source files for LVGL hardware integration
│   │   ├── lvgl_battery # Use LVGL to display battery voltage
│   │   ├── lvgl_brightness # Use LVGL control to control screen brightness
│   │   ├── lvgl_example # Demo of running LVGL's own demo
│   │   └── lvgl_pcf85063 # Demo of using LVGL to display time and date
│   ├── qmi8658_raw_out # Demo of using serial port to print IMU data
│   ├── rtc_pcf85063 # Demo of using serial port to print time and date
│   └── sd_card_spi # Demo for testing TF Card read and write
├── libraries # Library files
│   ├── CMakeLists.txt
│   ├── Fonts
│   ├── GUI
│   ├── bsp # Hardware-related libraries
│   ├── lvgl # LVGL library
│   └── no-OS-FatFS-SD-SDIO-SPI-RPi-Pico # TF Card related libraries
├── pico_extras_import_optional.cmake
└── pico_sdk_import.cmake

├── CMakeLists.txt

├── example_auto_set_url.cmake

├── examples # Demos

│ ├── CMakeLists.txt

│ ├── audio_esp8311 # Demo of audio testing

│ ├── battery_read # Demo of serial port printing battery voltage

│ ├── hello_world # Demo of printing hello world

│ │ ├── CMakeLists.txt

│ │ ├── serial

│ │ └── usb

│ ├── lcd # Demo of Testing LCD

│ │ ├── CMakeLists.txt

│ │ ├── lcd_flush_rgb

│ │ └── lcd_touch

│ ├── lvgl # Demos using LVGL

│ │ ├── CMakeLists.txt

│ │ ├── factory # Pre-installed demo

│ │ ├── lv_port # Source files for LVGL hardware integration

│ │ ├── lvgl_battery # Use LVGL to display battery voltage

│ │ ├── lvgl_brightness # Use LVGL control to control screen brightness

│ │ ├── lvgl_example # Demo of running LVGL's own demo

│ │ └── lvgl_pcf85063 # Demo of using LVGL to display time and date

│ ├── qmi8658_raw_out # Demo of using serial port to print IMU data

│ ├── rtc_pcf85063 # Demo of using serial port to print time and date

│ └── sd_card_spi # Demo for testing TF Card read and write

├── libraries # Library files

│ ├── CMakeLists.txt

│ ├── Fonts

│ ├── GUI

│ ├── bsp # Hardware-related libraries

│ ├── lvgl # LVGL library

│ └── no-OS-FatFS-SD-SDIO-SPI-RPi-Pico # TF Card related libraries

├── pico_extras_import_optional.cmake

└── pico_sdk_import.cmake

ถ้าดูดีไซน์อาจจะคุ้นตา นั่นเป็นเพราะWaveshare เคยเปิดตัว ESP32-S3-Touch-LCD-1.85C และ ESP32-S3-Touch-LCD-1.85C-BOX มาก่อน ซึ่งแทบจะเหมือนกันทั้งหมด ต่างกันที่ใช้ MCU เป็น ESP32-S3 ที่มีการเชื่อมต่อ Wi-Fi และ Bluetooth แทน RP2350 นอกจากนี้ยังมีความแตกต่างเล็กน้อยอื่น ๆ เช่น ชิปเสียงคนละรุ่น ปุ่มปรับระดับเสียงภายใน

RP2350-Touch-LCD-1.85C และ RP2350-Touch-LCD-1.85C-BOX สามารถซื้อได้บน AliExpress ราคา $31.50 (~990฿) ถึง $37 (~1,160฿), Amazon $39.99 (~1,250฿) ถึง $44.99 (~1,400฿), และ Waveshare store ราคา $29.99 (~940฿) ถึง $33.99 (~1,070฿) ส่วน รุ่น BOX มีให้เลือกทั้งแบบมีแบตเตอรี่และไม่มีแบตเตอรี่ รวมเป็น 3 ตัวเลือกทั้งหมด ขณะที่รุ่น ESP32-S3 มีราคาสูงกว่าในสเปกใกล้เคียงกันประมาณ $2 (~63฿) ดังนั้นรุ่น RP2350 จะเหมาะกับผู้ที่ไม่ต้องการการเชื่อมต่ออินเทอร์เน็ต/ไร้สาย และต้องการทำงานกับ Raspberry Pi SDK มากกว่า
