คอมพิวเตอร์อุตสาหกรรมแบบ Box PC ที่ใช้ Raspberry Pi CM0 รองรับ RS-485, 4G LTE และไฟ DC ช่วงกว้าง

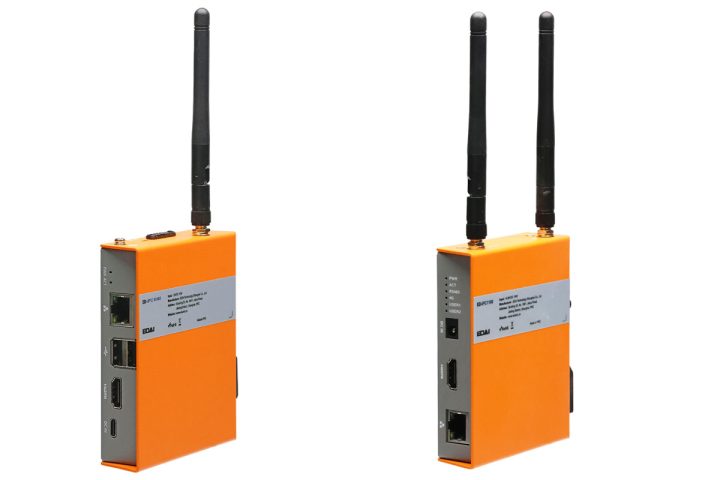

EDATEC เปิดตัว ED-IPC1000 และ ED-IPC1100 เป็นคอมพิวเตอร์อุตสาหกรรมแบบ Box PC ที่ใช้ Raspberry Pi CM0 พร้อมรองรับการติดตั้งบนราง DIN-rail โดย ED-IPC1000 เป็นรุ่นประหยัดเน้นการเชื่อมต่อพื้นฐาน เช่น Wi-Fi และ Bluetooth ส่วน ED-IPC1100 เป็นรุ่นที่รองรับงานอุตสาหกรรมขั้นสูงกว่า โดยเพิ่ม RS-485, 4G LTE Cat-1 และรองรับแรงดันไฟอินพุตช่วงกว้าง เหมาะสำหรับงานระบบอัตโนมัติและ IIoT

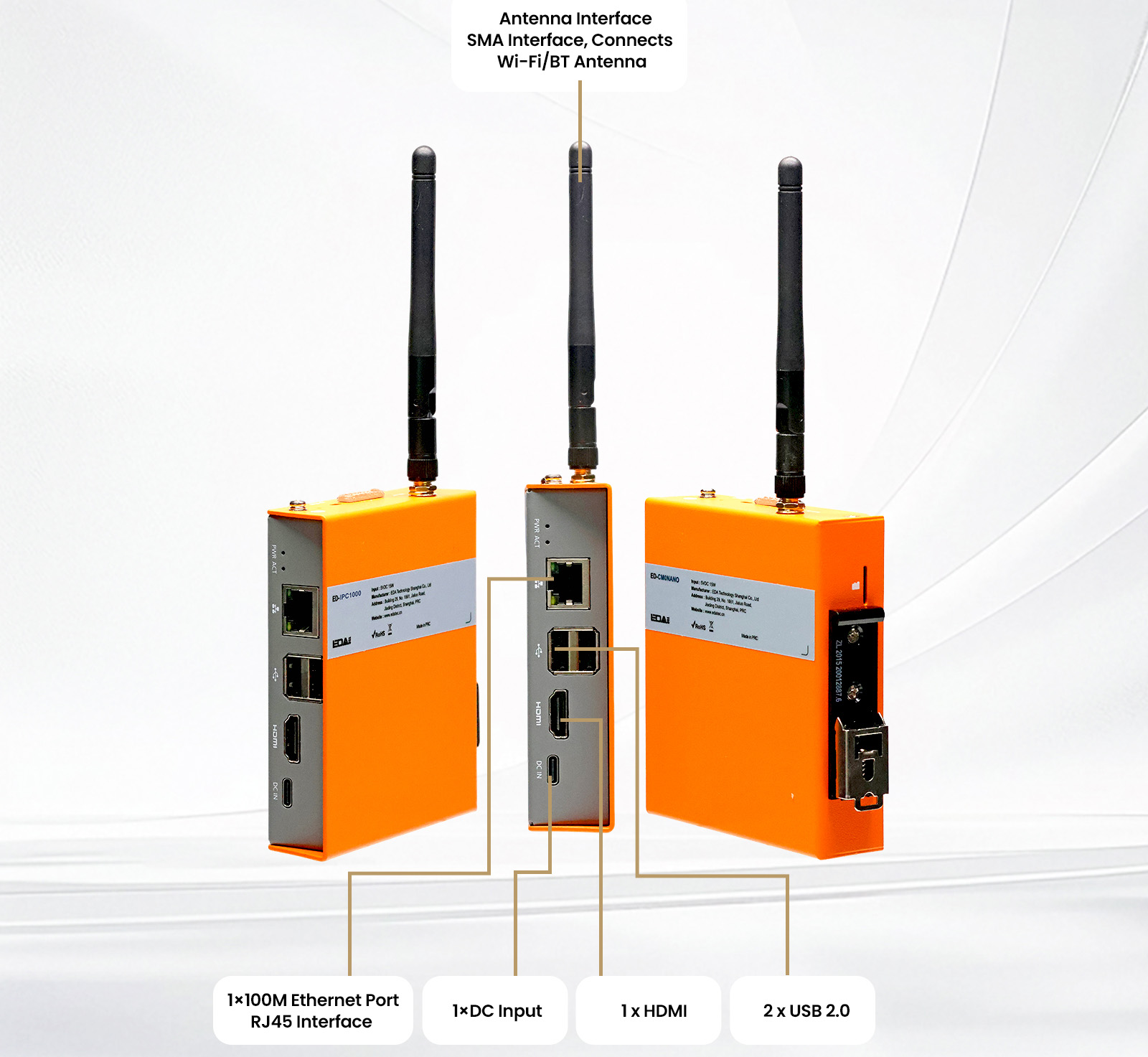

Raspberry Pi CM0 เป็นโมดูลแบบบัดกรี ที่ใช้ชิป Broadcom BCM2710A1 แบบ Quad-core Arm Cortex-A53 พร้อมหน่วยความจำ RAM ขนาด 512 MB มีตัวเลือก eMMC flash ขนาด 8 GB/16 GB และตัวเลือก Wi-Fi/Bluetooth ย่าน 2.4 GHz โดยโมดูลนี้มีจำหน่ายเฉพาะให้กับผู้ผลิตในประเทศจีนเท่านั้น แต่ผลิตภัณฑ์สำเร็จรูป เช่น box PC รุ่น ED-IPC1000/IPC1100 สามารถวางจำหน่ายได้ทั่วโลก, คุณสมบัติอื่น ๆ ของคอมพิวเตอร์เหล่านี้ ได้แก่ เอาต์พุต HDMI ความละเอียด 1080p ที่ 30 fps, พอร์ต USB 2.0 จำนวน 2 พอร์ต, Ethernet ความเร็ว 10/100 Mbps, RTC แบบรวมภายในพร้อมแบตเตอรี่สำรอง CR2032, watchdog timer, แหล่งจ่ายไฟ 5 V ผ่านพอร์ต USB-C, การระบายความร้อนแบบ passive และการติดตั้งแบบราง DIN-rail

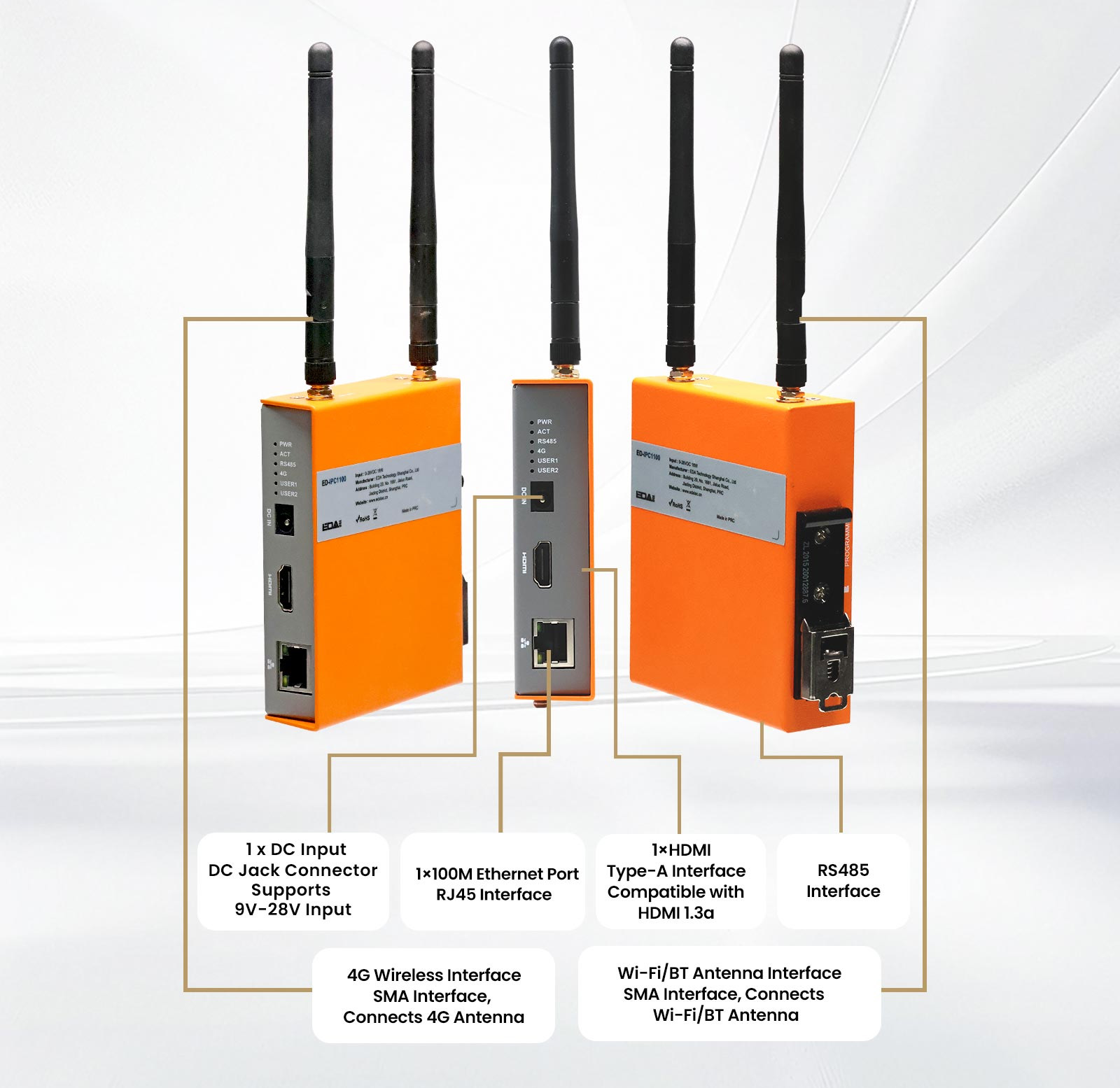

สำหรับรุ่น ED-IPC1100 จะเพิ่มโมดูล 4G LTE Cat-1 แบบบนบอร์ด (ขึ้นกับภูมิภาคของโมดูลที่ใช้) พร้อมช่องใส่ Nano-SIM, อินเทอร์เฟซ RS485 ผ่านคอนเนกเตอร์ Phoenix, สายอากาศแบบ SMA จำนวนสองอันสำหรับ Wi-Fi/BT และ 4G LTE, ซูเปอร์คาปาซิเตอร์สำหรับสำรองไฟให้ RTC และรองรับแรงดันไฟ DC ช่วงกว้าง 9–28 V พร้อมระบบป้องกัน

สเปคของ EDATEC ED-IPC1100 และ ED-IPC1000 :

• SoM – Raspberry Pi CM0
  • SoC – Broadcom BCM2710A1
    • CPU – Quad-core Cortex-A53 processor @ 1.0 GHz
    • GPU – VideoCore IV GPU รองรับกราฟิก OpenGL ES 1.1, 2.0
    • VPU – การถอดรหัสวิดีโอ H.264/MPEG-4 1080p30 และการเข้ารหัสวิดีโอ H.264 1080p30
  • หน่วยความจำระบบ – RAM LPDDR2 ขนาด 512MB
  • สตอเรจ – eMMC flash 0GB (Raspberry Pi CM0 Lite), 8GB หรือ 16GB
  • การเชื่อมต่อไร้สายโมดูล – ตัวเลือก  WiFi 4 และ Bluetooth 5.0
• สตอเรจ  – Micro SD card 32GB (เฉพาะ CM0 Lite)
• อาต์พุตวิดีโอ – พอร์ต HDMI 1.3a Type-A สูงสุด 1080p30
• เครือข่าย
  • พอร์ต Ethernet RJ45 (10/100Mbps)
  • Wi-Fi และ Bluetooth บน SoM (ตัวเลือกใน ED-IPC1000 / มาตรฐานใน ED-IPC1100)
  • 4G LTE CAT-1 พร้อม Nano-SIM (ED-IPC1100)
    • Quectel EC800M-CN (จีน)
    • Quectel EC800K-EU (ยุโรป)
    • Quectel EC800Q-NA (สหรัฐฯ)
  • สายอากาศ
    • 1x สายอากาศ SMA Wi-Fi/BT (ED-IPC1000)
    • 2× สายอากาศ SMA (Wi-Fi/BT + 4G)  (ED-IPC1100)
• USB
  • 2x พอร์ต USB 2.0 Type-A (480Mbps)
  • พอร์ต USB Type-C สำหรับจ่ายไฟและแฟลช eMMC
• Serial – RS485 ผ่าน Phoenix terminal ขนาด 3-pin (ED-IPC1100)
• อื่น ๆ
  • LED แสดงสถานะ Power และ ACT
  • ปุ่ม Reset
  • LED สำหรับ 4G, RS485 และผู้ใช้กำหนดเอง (ED-IPC1100)
  • DIP switch เลือกโหมด Run / Flash (ED-IPC1000)
  • Watchdog ในตัว (ED-IPC1000)
  • RTC + CR2032 (ED-IPC1000)
  • RTC + Supercapacitor 1F (ED-IPC1100)
  • จุดกราวด์สำหรับต่อสายดิน
• พาวเวอร์ซัพพลาย
  • อินพุต
    • 5V ผ่านพอร์ต USB-C (ED-IPC1000)
    • 9V–28V DC ผ่าน DC jack พร้อมป้องกันกลับขั้ว (reverse-polarity) (ED-IPC1100)
  • การใช้พลังงาน
    • ~3.5W (ED-IPC1000)
    • ~5W (ED-IPC1100)
• ขนาดและน้ำหนัก
  • ED-IPC1000: 107.5 × 94.5 × 26 มม. | 320 กรัม
  • ED-IPC1100: 104 × 86.4 × 26 มม. | 270 กรัม
• อุณหภูมิขณะใช้งาน – -20°C ถึง +60°C
• ความชื้น – 5% ~ 95% (ไม่ควบแน่น)
• การติดตั้ง – บนราง DIN-rail

While writing the specifications, I noticed a few discrepancies. For instance, it is not clear whether the ED-IPC1100 can be powered via its USB-C port or if it only supports power through the DC jack. Two USB 2.0 ports are shown in the diagram above for the ED-IPC1100, but not in the photos below. The port layout of the ED-IPC1100 is exactly the same as the ED-CM0NANO SBC announced a few weeks ago.

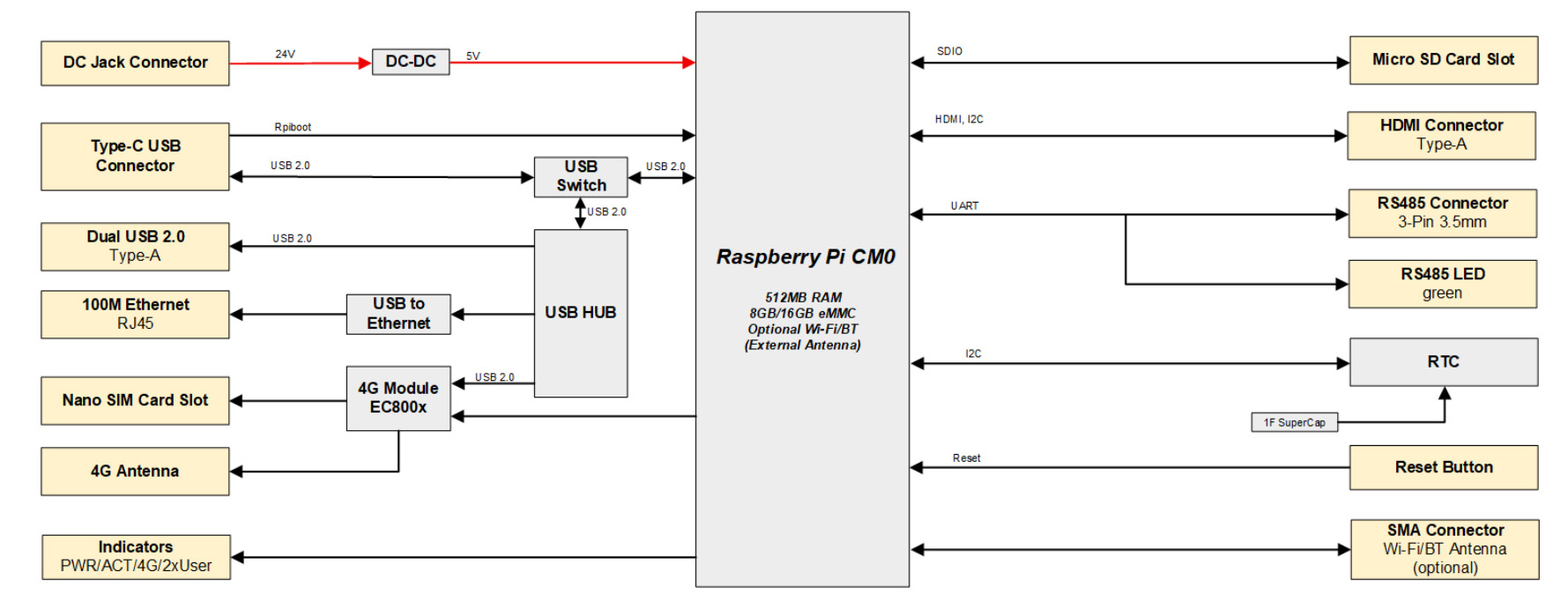

ในระหว่างการเขียนข้อมูลสเปค เราสังเกตเห็นความไม่สอดคล้องกันอยู่บ้าง ตัวอย่างเช่น ยังไม่ชัดเจนว่า ED-IPC1100 สามารถจ่ายไฟผ่านพอร์ต USB-C ได้หรือไม่ หรือรองรับเฉพาะการจ่ายไฟผ่านช่อง DC เท่านั้น นอกจากนี้ในบล็อกไดอะแกรมด้านบนของ ED-IPC1100 แสดงให้เห็นพอร์ต USB 2.0 จำนวนสองพอร์ต แต่ในภาพถ่ายด้านล่างกลับไม่ปรากฏพอร์ตดังกล่าว, เลย์เอาต์พอร์ตของ ED-IPC1100 นั้นเหมือนกับบอร์ด ED-CM0NANO SBC ที่มีการประกาศเปิดตัวไปเมื่อไม่กี่สัปดาห์ก่อนทุกประการ

ED-IPC1000 และ ED-IPC1100 รองรับระบบปฏิบัติการ Raspberry Pi OS ทั้งแบบ Desktop และ Lite ในรูปแบบ 32-บิต และ 64-บิต โดยในเอกสารยังระบุว่ารองรับ Debian 13 (Trixie) เวอร์ชันใหม่อีกด้วย บริษัทยังระบุเพิ่มเติมว่า เพื่อให้การทำงานของอุปกรณ์ต่อพ่วงแบบบนบอร์ด เช่น RTC, watchdog, RS485 และโมดูล 4G (ถ้ามี) มีความเสถียร จำเป็นต้องติดตั้งแพ็กเกจ EDATEC BSP และเฟิร์มแวร์เฉพาะผ่านแหล่ง apt อย่างเป็นทางการของบริษัท

คู่มือผู้ใช้งานมีความครบถ้วนและละเอียด โดยมีการให้ลิงก์โดยตรงและคำแนะนำสำหรับเครื่องมือซอฟต์แวร์ที่จำเป็นทั้งหมด รวมถึง Raspberry Pi Imager, SD Card Formatter และ Rpiboot สำหรับการแฟลช eMMC

ก่อนหน้านี้เราเคยกล่าวถึง EDATEC เปิดตัวคอมพิวเตอร์อุตสาหกรรมแบบติดตั้งราง DIN ที่ใช้ Raspberry Pi CM5 เช่น ED-IPC3630 และ ED-IPC3100 นอกจากนี้บริษัทยังได้เปิดตัวผลิตภัณฑ์ที่ใกล้เคียงกันซึ่งใช้ Raspberry Pi CM4 อีกด้วย เช่น ED-IPC2100 และ ED-IPC2010

คอมพิวเตอร์อุตสาหกรรมแบบ box PC ที่ใช้ Raspberry Pi CM0 ทั้ง ED-IPC1100 และ ED-IPC1000 มีวางจำหน่ายบน DigiKey และ  Mouserโดยรุ่น ED-IPC1100 มีราคา $100 (~3,100฿) –$150 (~4,700฿) ขึ้นอยู่กับรุ่นย่อยและคุณสมบัติที่เลือก เช่น การรองรับ 4G LTE และ RS485 ขณะที่รุ่น ED-IPC1000 จะมีราคา $75 (~2,300฿) –$105 (~3,300฿)

แปลจากบทความภาษาอังกฤษ : Raspberry Pi CM0-powered low-cost industrial box PCs offer RS-485, 4G LTE, and wide DC input options
