Clintech Pico – บอร์ด Raspberry Pi RP2354B รุ่นแรกที่มาพร้อม GPIO 48 ขา ในรูปแบบเดียวกับ Raspberry Pi Pico

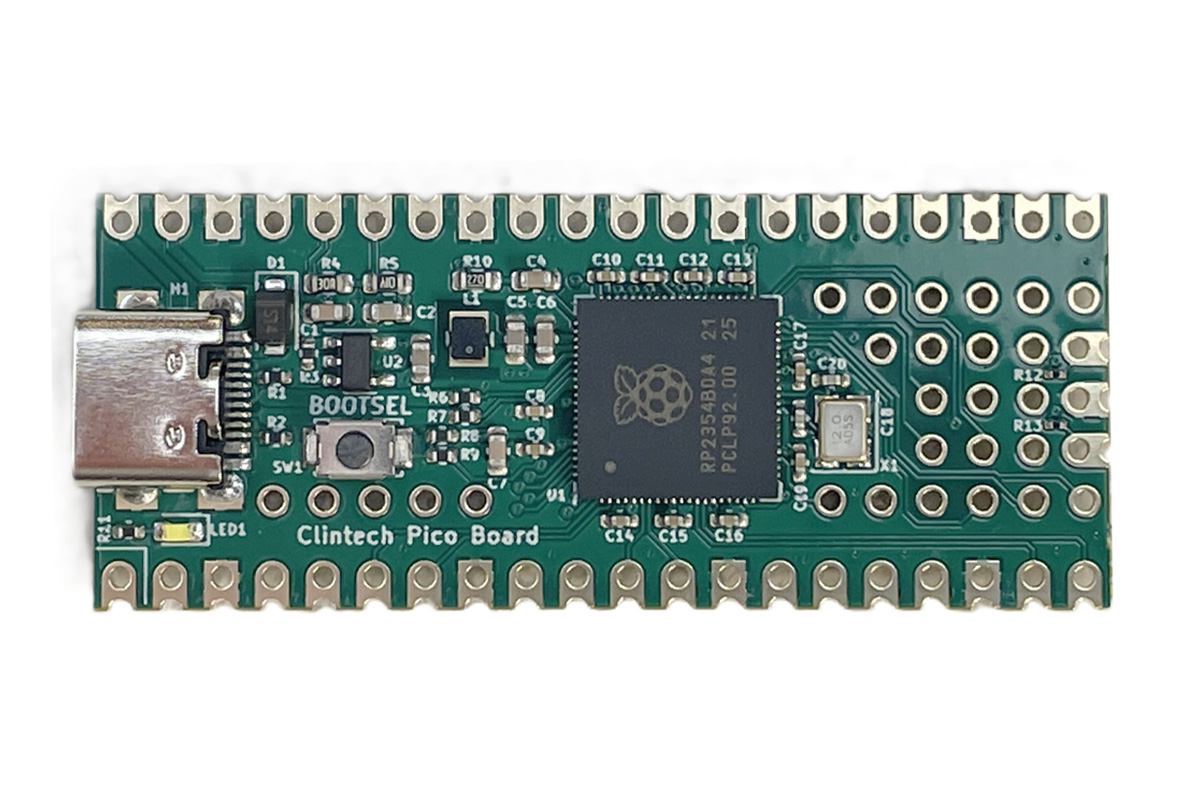

Clintech Pico Board ที่ออกแบบโดย Clintech Ltd. จากประเทศบัลแกเรีย, เป็นบอร์ดพัฒนารุ่นแรกที่ใช้ชิป Raspberry Pi RP2354B ซึ่งมีหน่วยความจำแฟลชภายในขนาด 2MB โดยยังคงรูปทรง (form factor) เดียวกับ Raspberry Pi Pico 2 แต่เพิ่มจำนวน GPIO เพื่อให้สามารถใช้งานขา GPIO ทั้งหมด 48 ขาที่มีอยู่ในชิป RP2354B ได้อย่างเต็มที่

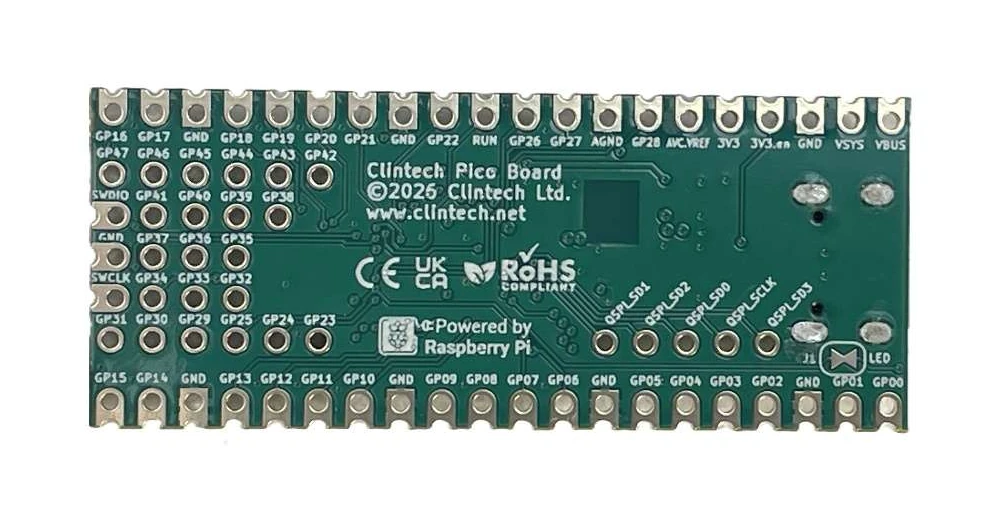

เช่นเดียวกับ Raspberry Pi Pico 2 บอร์ดนี้มาพร้อมกับรูแบบ castellated และ through-hole จำนวน 40 รูที่ด้านข้าง ซึ่งเปิดให้ใช้งาน GPIO 0–22 และ 26–28 รวมถึงขาสำหรับดีบักอีก 3 ขา นอกจากนี้ยังมีรู through-hole เพิ่มเติมบนบอร์ดอีก 27 รู สำหรับนำ GPIO ที่เหลือ (23–25 และ 29–47) ออกมาใช้งาน รวมถึงอินเทอร์เฟซ QSPI (SD0–SD3 และ SCLK) สำหรับเชื่อมต่อหน่วยความจำภายนอกด้วย

สเปคของ Clintech Pico :

SoC – Raspberry Pi RP2354B
- CPU
  - Dual-core Arm Cortex-M33 @ 150 MHz พร้อม Arm Trustzone, Secure boot
  - Dual-core 32-bit RISC-V Hazard3 @ 150 MHz (pipeline แบบ in-order 3-stage; RV32IMAC พร้อมส่วนขยาย Zba, Zbb, Zbs, Zbkb, Zcb, Zcmp และ Zicsr extensions)
  - สามารถใช้งานได้สูงสุด 2 คอร์พร้อมกัน โดยเลือกได้ระหว่าง 2x Arm, 2x RISC-V หรือ 1x Arm + 1x RISC-V
- หน่วยความจ – SRAM ภายในชิป 520 KB
- สตอเรจ – Flash ภายในแบบ stacked (อยู่ในแพ็กเกจเดียวกับชิป) ขนาด 2MB
สตอเรจ – รองรับ QSPI flash QSPI หรือ PSRAM ภายนอกสูงสุด 16MB ผ่านรู through-hole ใต้บอร์ด 4 จุด
USB – พอร์ต USB Type-C สำหรับจ่ายไฟและรับส่งข้อมูล
การขยาย
- 2x Headers 20 พินพร้อม GPIO, UART, SPI, I2C, PWM และ ADC
- 27x รู through-hole บนบอร์ดเพิ่มเติม สำหรับ GPIO ทั้งหมดและ QSPI
- ภายในมี 3x PIO blocks และ 12x PIO (Programmable IO) state machines
ดีบัก – อินเทอร์เฟซ SWD แบบ 3 พิน
อื่น ๆ
- ปุ่ม Boot Select
- LED บนบอร์ด (GPIO25)
พลังงาน
- อินพุต 5V ผ่าน USB-C (VBUS) หรือขา VSYS
- เรกูเลเตอร์ 3.3V แบบ LDO บนบอร์ด (จ่ายกระแสได้สูงสุด 500 mA)

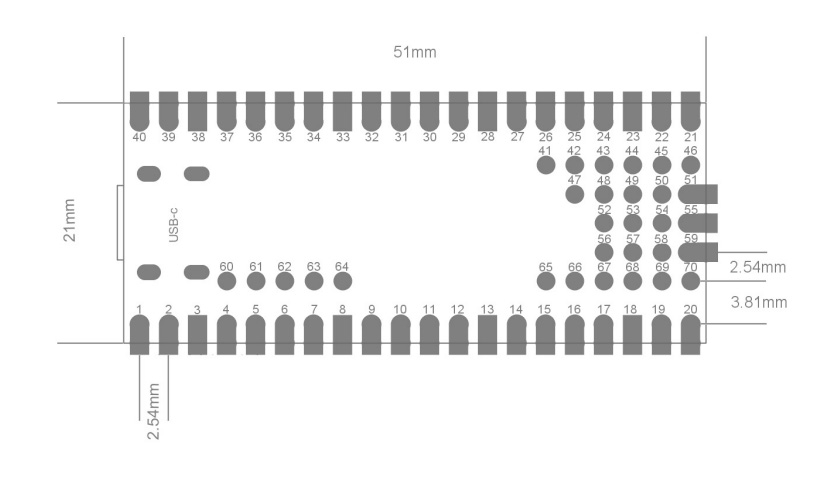

ขนาด – 51 × 21 มม. (แผงวงจร 4 ชั้น แบบ ENIG รองรับการใช้งานร่วมกับโมดูล Raspberry Pi Pico / Raspberry Pi Pico 2)
อุณหภูมิ
- การทำงาน – ยังไม่ระบุ
- การจัดเก็บ – 15°C ถึง 25°C (ตาม datasheet ของบอร์ด อาจเป็นค่าที่ค่อนข้างเคร่งครัด)
ความชื้น – 30% ถึง 60%
มาตรฐาน – รองรับ RoHS (Directive 2011/65/EU) และ EMC (Directive 2014/30/EU) compliant

เช่นเดียวกับบอร์ดตระกูล Pico อื่น ๆ บอร์ดนี้ทำงานด้วยบูตโหลดเดอร์มาตรฐาน ที่รองรับการแฟลชเฟิร์มแวร์แบบ UF2 ด้วยวิธีลากแล้ววาง (drag-and-drop) ผ่านโหมด USB Mass Storage โดยกดปุ่ม BOOTSEL ค้างไว้ขณะเชื่อมต่อ นอกจากนี้ยังสามารถใช้งานร่วมกับ SDK มาตรฐานของ Raspberry Pi Pico ทั้ง C/C++ และ MicroPython ได้อีกด้วย

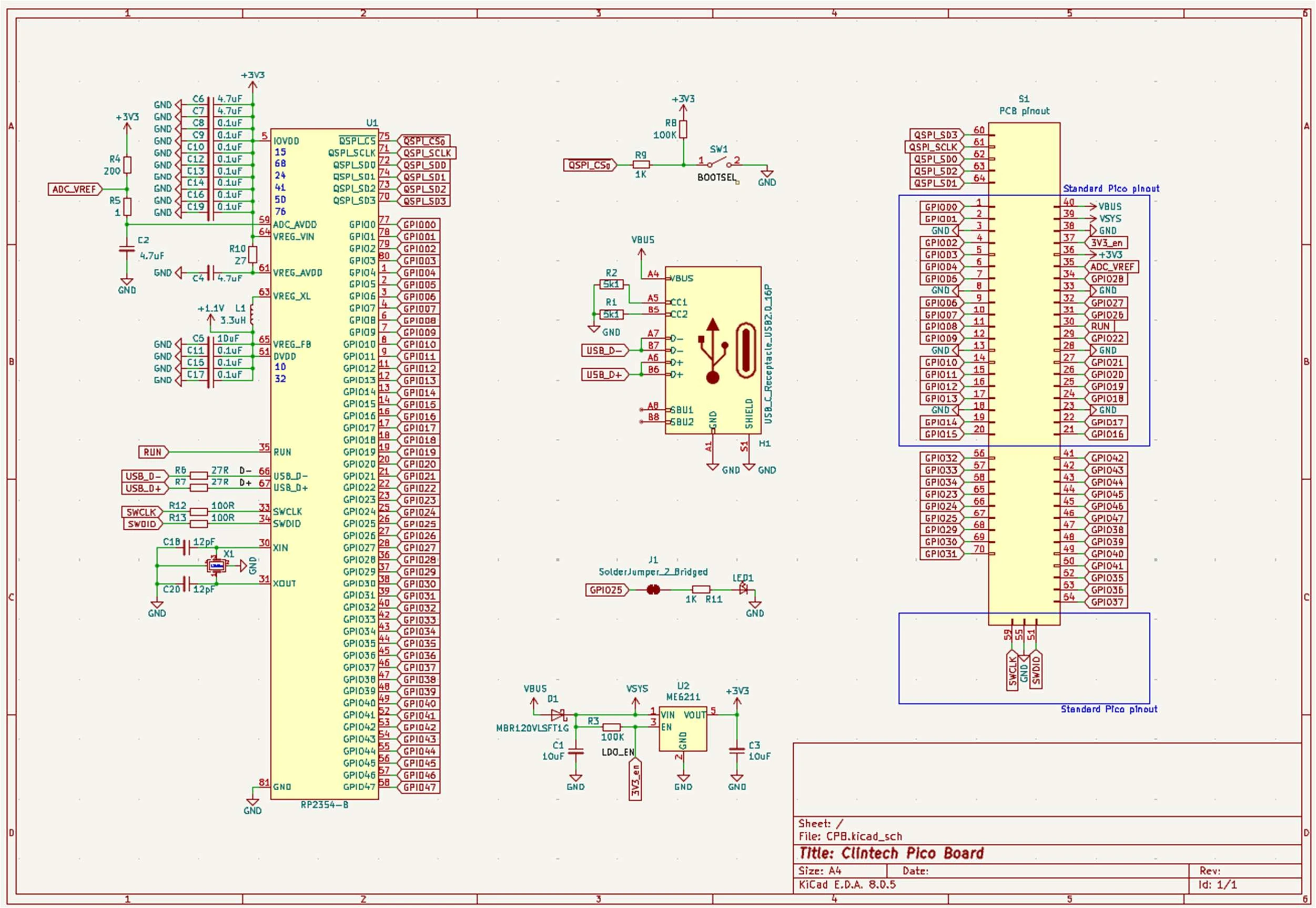

Clintech Pico Board schematics — ผังวงจร Clintech Pico Board

ก่อนหน้านี้เราเคยนำเสนอบอร์ดที่รองรับ Raspberry Pi Pico หลากหลายรุ่น เช่น Nexus RP2350 LiPo, ที่เพิ่มการรองรับแบตเตอรี่, Waveshare RP2350 CAN ที่มาพร้อมคอนโทรลเลอร์ CAN Bus รุ่น MCP2515, CPico RP2350 บอร์ดพัฒนาอีกตัวที่มีพอร์ต USB-C, แฟลช 8MB, PSRAM 2MB, ปุ่ม Reset รวมถึงพอร์ต Bconnect I2C และดีบัก รวมถึง Pico W5 ที่เพิ่มการเชื่อมต่อไร้สาย WiFi 4 แบบดูอัลแบนด์ (2.4GHz/5GHz) และ Bluetooth 5.0 ผ่านโมดูล B&T BW16 แต่สำหรับ Clintech Pico ถือเป็นบอร์ดแรกที่ใช้ไมโครคอนโทรลเลอร์รุ่นใหม่ Raspberry Pi RP2354B และรองรับ GPIO มากถึง 48 ขา โดยได้ประโยชน์จากการประหยัดพื้นที่ด้วยแฟลช 2MB ที่อยู่ภายในชิป

บอร์ด Clintech Pico มีวางจำหน่ายบน Tindie ในราคา $20 (~650฿) พร้อมจัดส่งทั่วโลกจากประเทศบัลแกเรียผ่านบริการไปรษณีย์ และสามารถดูข้อมูลเพิ่มเติมของผลิตภัณฑ์ (โดยเฉพาะเอกสาร datasheet) ได้จากเว็บไซต์ของ Clintech
