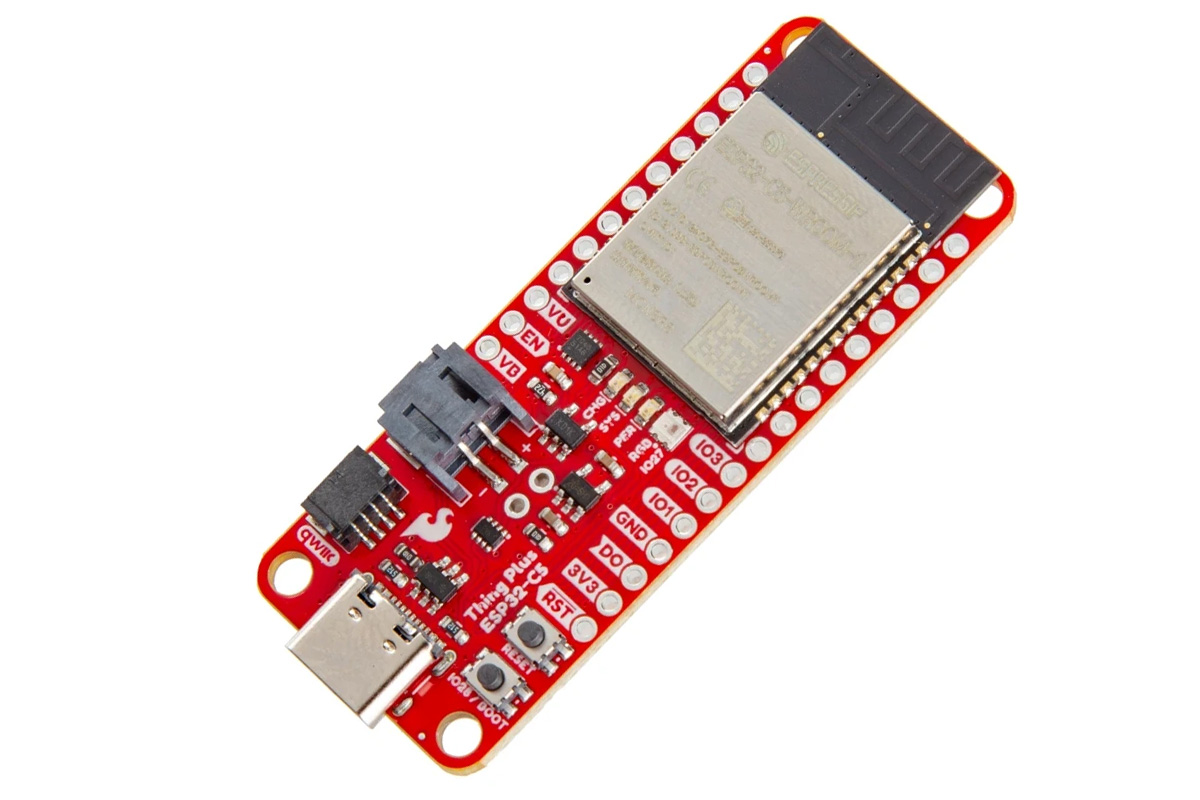

SparkFun Thing Plus – ESP32-C5 : บอร์ด WiFi 6 Dual-band, รองรับ Adafruit Feather และแบตเตอรี่ LiPo

Espressif ได้เปิดตัว เฟรมเวิร์ก ESP-IDF เวอร์ชัน 6.0 ซึ่งรองรับ ESP32-C5 และ ESP32-C61, ทำให้คาดว่าจะมีบอร์ดที่ใช้ ESP32-C5 ออกมาเพิ่มมากขึ้นในอนาคต หลังจากการเปิดตัวบอร์ดอย่าง DFRobot FireBeetle 2 และ Espressif DevKitC-1, ล่าสุด SparkFun ก็ได้เปิดตัวบอร์ด Thing Plus – ESP32-C5 ซึ่งเป็นบอร์ดที่รองรับมาตรฐาน Adafruit Feather และใช้ ESP32-C5

จังหวะเวลานี้ไม่ใช่เรื่องบังเอิญ แม้ว่า ESP32-C5 ซึ่งเป็นชิป SoC WiFi 6 แบบ dual-band จะถูกประกาศตั้งแต่ปี 2022 แล้ว, แต่ผู้ผลิตฮาร์ดแวร์ยังคงรอการรองรับด้านซอฟต์แวร์ที่มีความเสถียร ด้วยการเปิดตัว ESP-IDF เวอร์ชัน 6.0 ทำให้ ESP32-C5 เปลี่ยนสถานะจาก “preview” ไปสู่ “stable” พร้อมเพิ่มฟีเจอร์สำคัญ เช่น Safe Bootloader OTA updates ซึ่งฟีเจอร์นี้ช่วยให้ ROM bootloader สามารถย้อนกลับไปใช้ recovery partition ได้ หากการอัปเดตล้มเหลว ส่งผลให้มีความน่าเชื่อถือเพียงพอสำหรับบริษัทอย่าง SparkFun Electronics ในการเปิดตัวฮาร์ดแวร์สำหรับการใช้งานแบบรีโมต และแอปพลิเคชันสมาร์ตโฮมที่รองรับ Matter

สเปค SparkFun Thing Plus – ESP32-C5 :

โมดูลไร้สาย – ESP32-C5-WROOM-1
- SoC – Espressif Systems ESP32-C5
  - CPU
    - โปรเซสเซอร์ RISC-V แบบ 32-bit คอร์เดียว ความเร็วสูงสุด 240 MHz
    - คอร์ RISC-V พลังงานต่ำ ความเร็ว 40 MHz สำหรับงานที่ต้องการประหยัดพลังงาน
  - หน่วยความจำ – SRAM ภายใน 384 KB; PSRAM 8MB
  - สตอเรจ – ROM 320 KB และรองรับ flash ภายนอก
  - การเชื่อมต่อ
    - WiFi 6 แบบ Dual-band (2.4/5 GHz) มาตรฐาน 802.11ax รองรับย้อนหลัง 802.11b/g/n (WiFi 4)
    - โหมดการทำงาน: Station, SoftAP, SoftAP + Station และ Promiscuous
    - Bluetooth 5.0 Low Energy (LE) รองรับ Mesh อัตราข้อมูลสูงสุด 2 Mbps
    - วิทยุ 802.15.4 รองรับ, Zigbee 3.0, Thread 1.3 และ Matter (สูงสุด 250 Kbps)
- สตอเรจ– SPI flash 8MB
- เสาอากาศแบบ PCB
Storage – ช่องใส่ MicroSD card สำหรับบันทึกข้อมูล (data logging)
USB – พอร์ต USB Type-C สำหรับจ่ายไฟและโปรแกรม
การขยาย
- Header 28 ขา แบบ Feather-compatible มี GPIO 19 ขา รองรับ UART, I2C, SPI และ Parallel IO
- คอนเนกเตอร์ Qwiic 4 ขา สำหรับ I2C แบบ Plug-and-Play
อื่นๆ
- ปุ่ม Reset และ Enable
- LED แสดงสถานะ
- Power (สีแดง)
- ชาร์จ LiPo (สีเหลือง)
- RGB LED แบบ WS2812 (ควบคุมได้) ที่ขา IO27
แหล่งจ่ายไฟ
- 5V ผ่านพอร์ต USB-C
- คอนเนกเตอร์ JST 2 ขา สำหรับแบตเตอรี่ LiPo 3.7V/4.2V
- ชิปชาร์จแบตเตอรี่ MCP73831 (กระแสชาร์จ 213mA @ 3.3V)
- ชิปวัดสถานะแบตเตอรี่ MAX17048 (I2C Address: 0x36)
ขนาด – 2.3 x 0.9 นิ้ว (ประมาณ 58.4 × 22.9 มม.)
Form Factor – SparkFun Thing Plus (รองรับมาตรฐาน Feather)

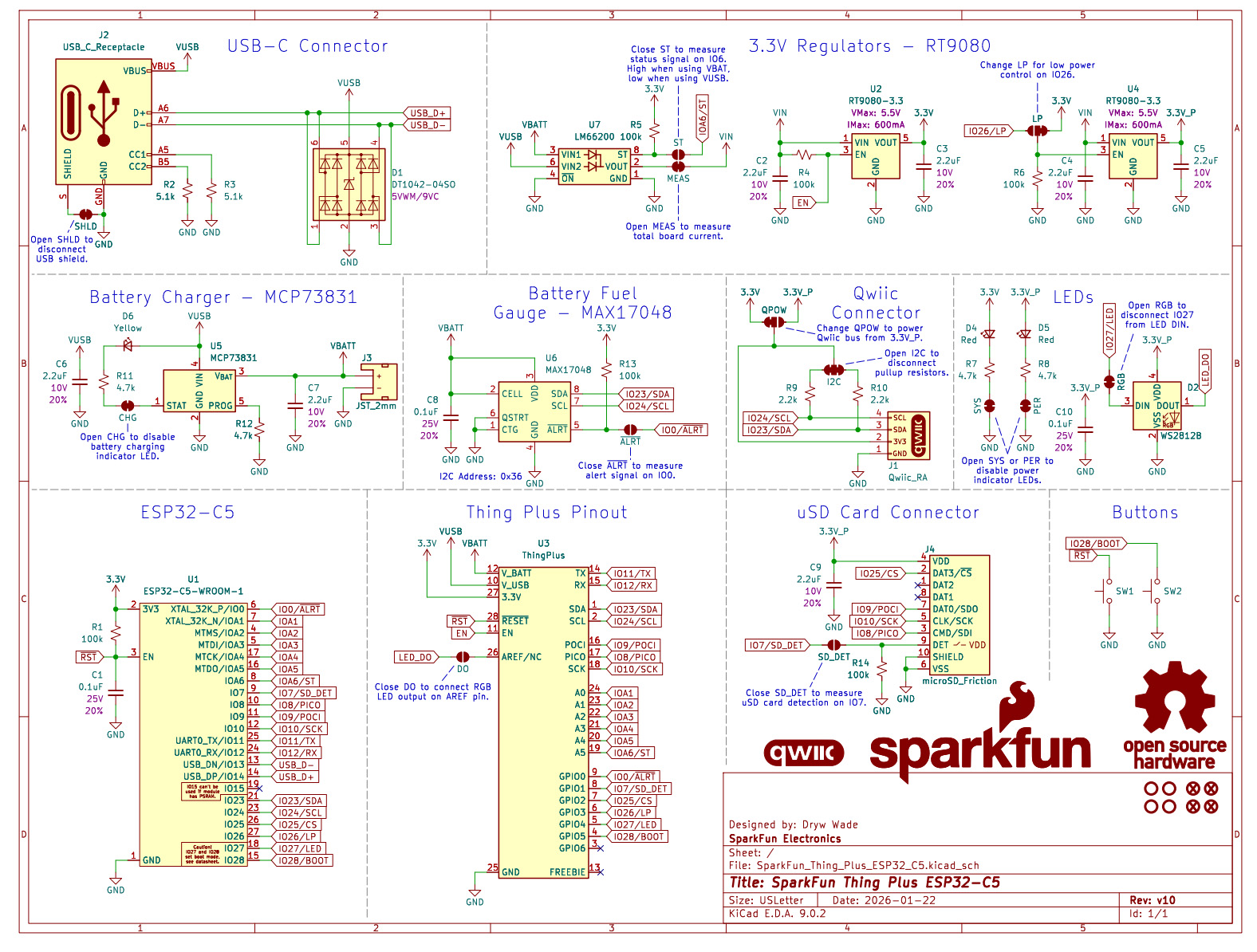

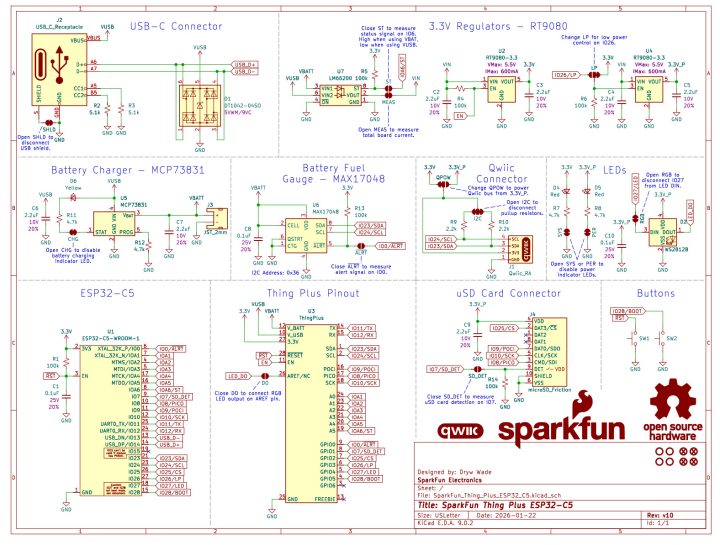

SparkFun Thing Plus ESP32-C5 Schematic — Thing Plus – ESP32-C5 Schematic

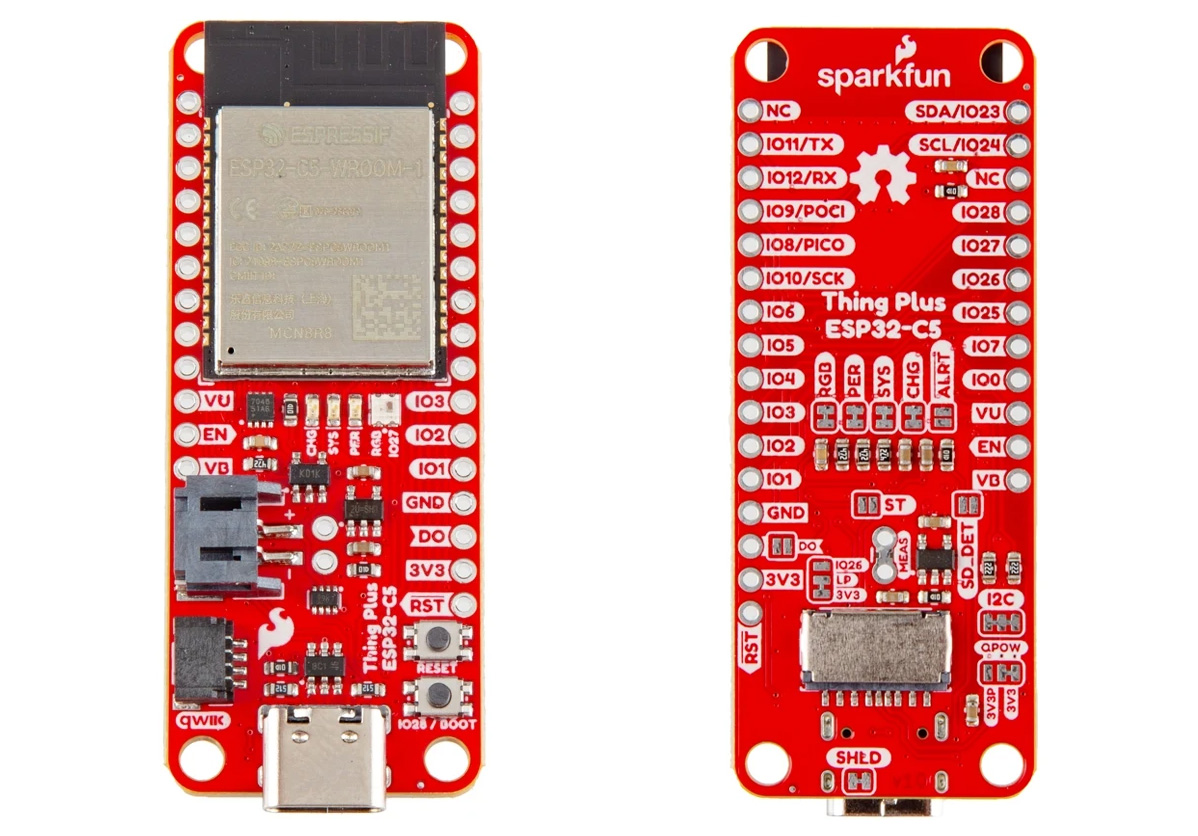

Thing Plus – ESP32-C5 ด้านบน (ซ้าย) และด้านล่าง (ขวา)

SparkFun Thing Plus ESP32-C5 Top Left Bottom Right — Thing Plus – ESP32-C5 Schematic

Thing Plus – ESP32-C5 ด้านบน (ซ้าย) และด้านล่าง (ขวา)

แม้ว่าบอร์ด WiFi 6 แบบ dual-band นี้จะรองรับเฟรมเวิร์ก ESP-IDF เวอร์ชัน 6.0 ของ Espressif Systems สำหรับผู้ใช้ขั้นสูง แต่ตัวบอร์ดถูกแฟลชมาพร้อมกับ MicroPython ตั้งแต่โรงงาน และยังสามารถพัฒนาโปรแกรมได้ผ่าน Arduino IDE อีกด้วย, ข้อมูลเชิงเทคนิคเพิ่มเติม วิธีเริ่มต้นใช้งาน รวมถึงไฟล์ออกแบบฮาร์ดแวร์ KiCad สามารถดูได้บน GitHub

บอร์ด SparkFun Thing Plus – ESP32-C5 สามารถสั่งซื้อได้จากร้านของ SparkFun store for $24.95 (~820฿) และยังมีเอกสารแนะนำการใช้งานให้ใช้อีกด้วย
