Toradex OSM และ Lino : โมดูล (SoM) 30×30 มม. ใช้ชิป NXP i.MX 93/i.MX 91 รองรับทั้งแบบบัดกรีลงบอร์ดและคอนเนกเตอร์ B2B

Toradex เปิดตัว โมดูล System-on-Module (SoM) ขนาดจิ๋ว (30×30 มม.) รุ่นใหม่ 2 ตระกูล ได้แก่ OSM และ Lino โดยใช้ชิป NXP i.MX 91 หรือ i.MX 93 ที่มาพร้อมซีพียู Arm Cortex-A55 เหมาะสำหรับงาน Edge อุตสาหกรรมและ IoT

รุ่น OSM iMX91 และ OSM iMX93 รองรับมาตรฐาน OSM Size-S , โดยใช้แผงหน้าสัมผัสแบบ 332 จุด (ball grid) สำหรับบัดกรีลงบนบอร์ดหลักโดยตรง ขณะที่รุ่น Lino เป็นฟอร์แมตเฉพาะของบริษัท ซึ่งยังคงขนาด OSM Size-S แต่เปลี่ยนมาใช้คอนเนกเตอร์แบบ board-to-board (B2B) จำนวน 2 ชุด ช่วยเพิ่มความยืดหยุ่นในการเปลี่ยนหรืออัปเกรดในอนาคต

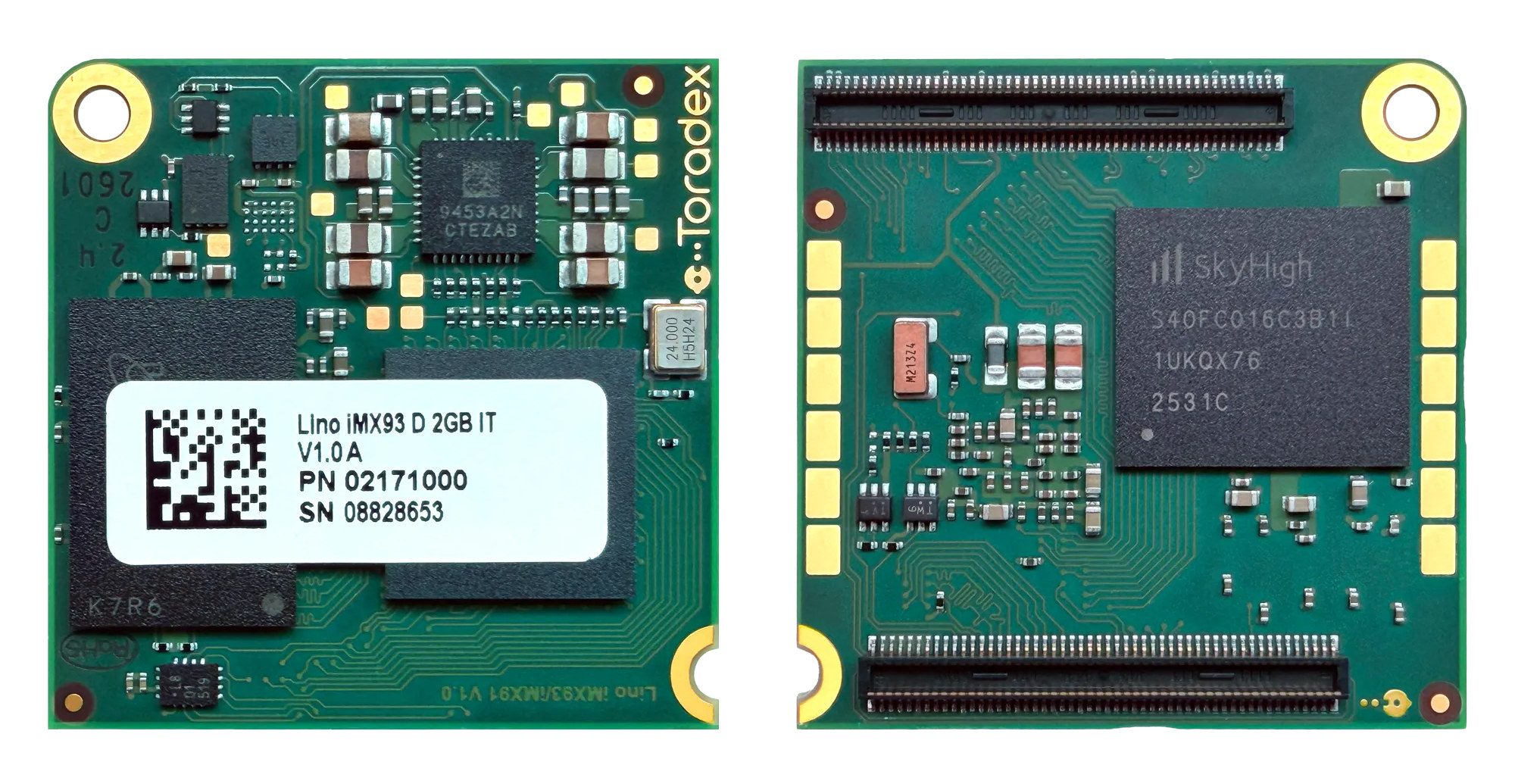

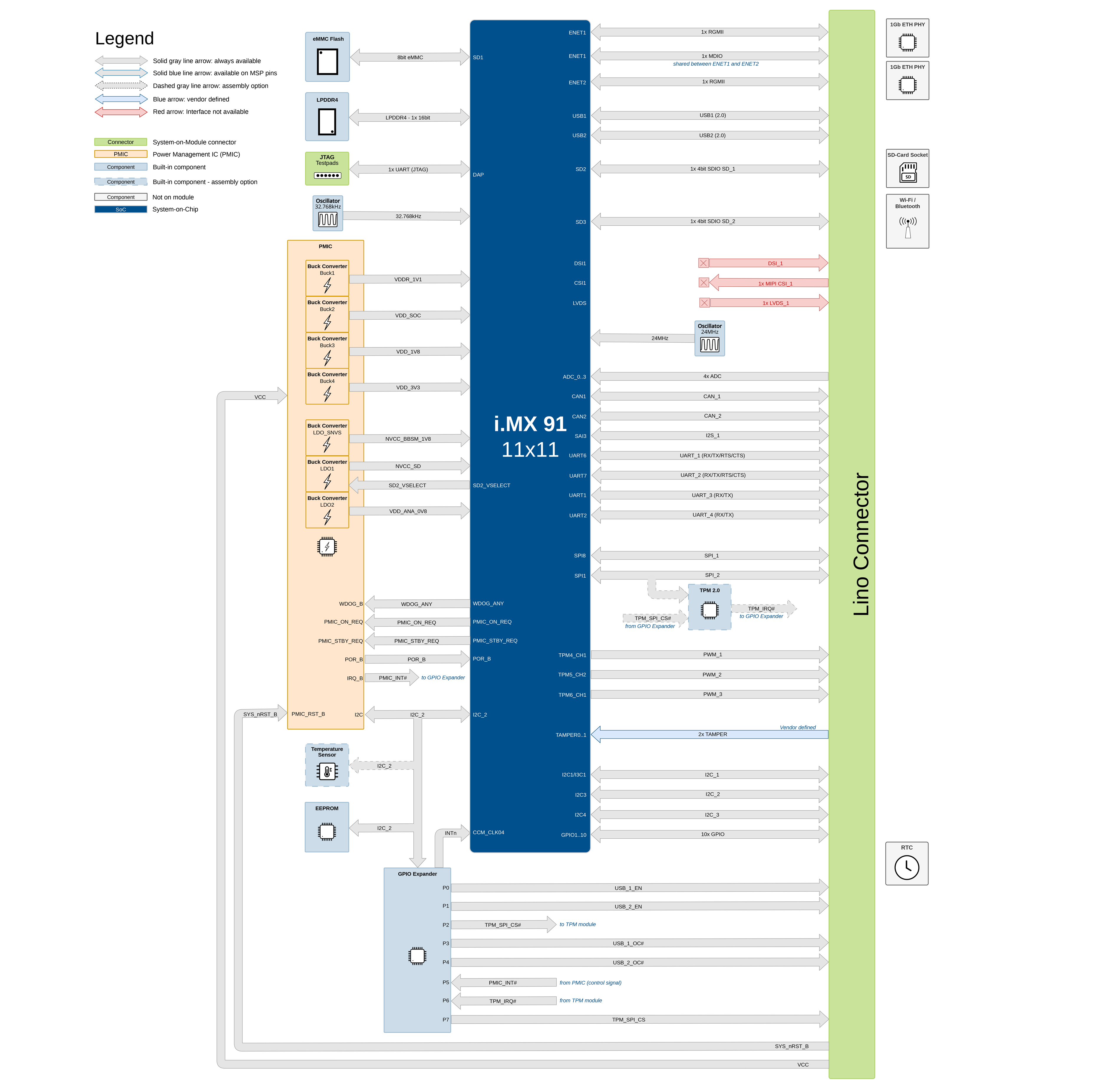

Toradex Lino iMX91/iMX93 system-on-module

สเปคของ Toradex Lino :

• SoC (เลือกใช้อย่างใดอย่างหนึ่ง)
  • NXP i.MX 93
    • CPU
      • 2x Arm Cortex-A55 ความเร็วสูงสุด 1.7 GHz
      • 2x Arm Cortex-M33 ความเร็วสูงสุด 250 MHz
    • GPU – PXP 2D รองรับการผสานภาพ (blending/composition), ปรับขนาด และแปลงค่าสี
    • NPU – Arm Ethos-U65 NPU @ 1 GHz ประสิทธิภาพสูงสุด 0.5 TOPS
    • ความปลอดภัย – EdgeLock Secure Enclave
  • NXP i.MX 91
    • CPU – Single-core Arm Cortex-A55 สูงสุด 1.4 GHz
    • GPU – ไม่มี
    • NPU – ไม่มี
    • ความปลอดภัย – EdgeLock Secure Enclave
• หน่วยความจำ – LPDDR4 สูงสุด 2GB พร้อม inline ECC
• สตอเรจ – eMMC flash สูงสุด 256GB
• คอนเนกเตอร์แบบ Board-to-Board จำนวน 2 ชุด
  • สตอเรจ – 2x SDIO/SD/MMC
  • การแสดงผล (เฉพาะ iMX93 )
    • MIPI DSI แบบ 4 เลน
    • LVDS แบบช่องสัญญาณเดียว
  • กล้อง (เฉพาะ iMX93) – MIPI CSI-2 แบบ 2 เลน
  • เสียง– 1x I2S/PDM
  • Ethernet – 2x RGMII (1x รองรับ TSN)
  • USB – USB 2.0 OTG, USB 2.0 Host
  • ขา I/Os แบบ Low-speed – 3x I2C, 2x I3C, 2x SPI, 4x UART, 3x PWM, 2x CAN FD, 10x GPIO
  • อนาล็อก – 4x อินพุตอนาล็อก (ADC)
• ขนาด – 30 x 30 มม.
• ช่วงอุณหภูมิการทำงาน – -40° ถึง +85°C
• ความทนทานต่อแรงกระแทก/การสั่นสะเทือน – มาตรฐาน EN 60068-2-6/50g 20ms
• อายุการวางจำหน่ายสินค้า – รองรับถึงปี 2040

Toradex รองรับระบบปฏิบัติการ Torizon Linux และ Yocto Project เป็นค่าเริ่มต้น นอกจากนี้ยังสามารถรองรับ FreeRTOS, Zephyr OS, QNX และ Android ได้ตามคำขอ

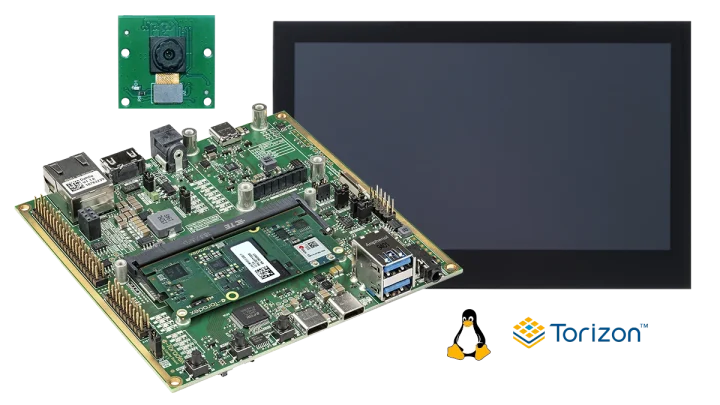

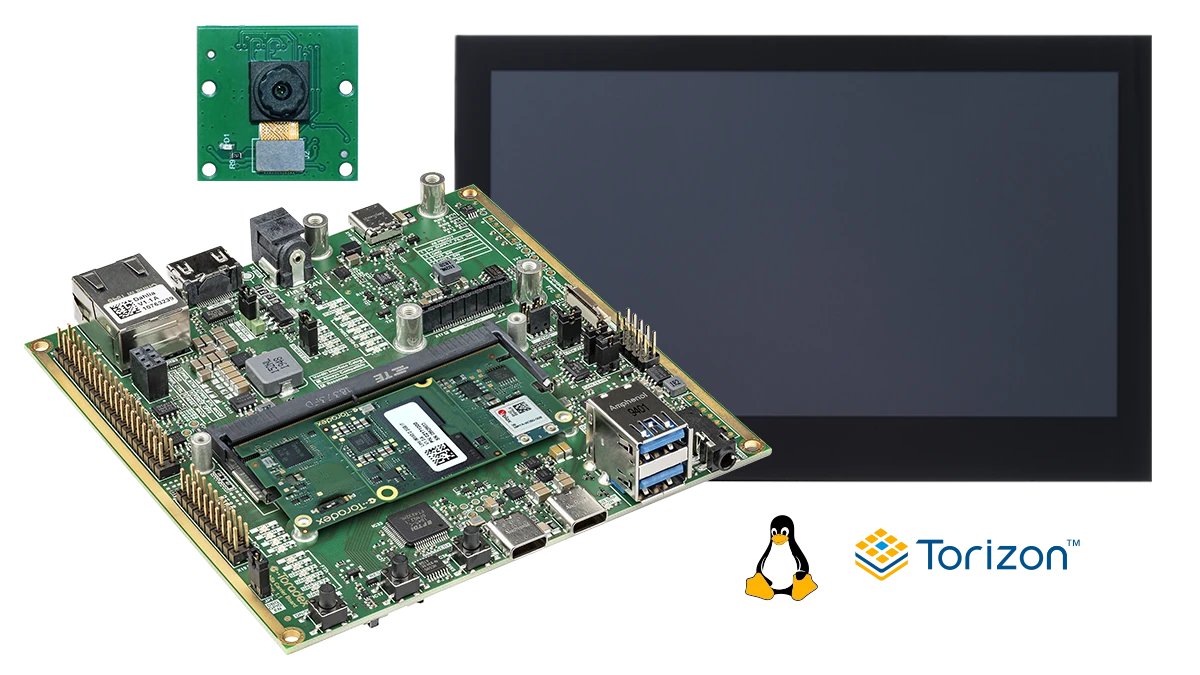

สำหรับการประเมินและเริ่มต้นพัฒนาซอฟต์แวร์ได้อย่างรวดเร็วก่อนที่บอร์ด carrier board แบบกำหนดเองจะพร้อมใช้งาน ชุดคิท Lino iMX91/iMX93 evaluation kits ก็มีให้เลือกใช้งาน โดยมาพร้อมตัวเลือกหน้าจอสัมผัสแบบ capacitive ขนาด 10.1 นิ้ว อินเทอร์เฟซ MIPI DSI (ความละเอียด 1280×800) และ/หรือโมดูลกล้องความละเอียด 5MP

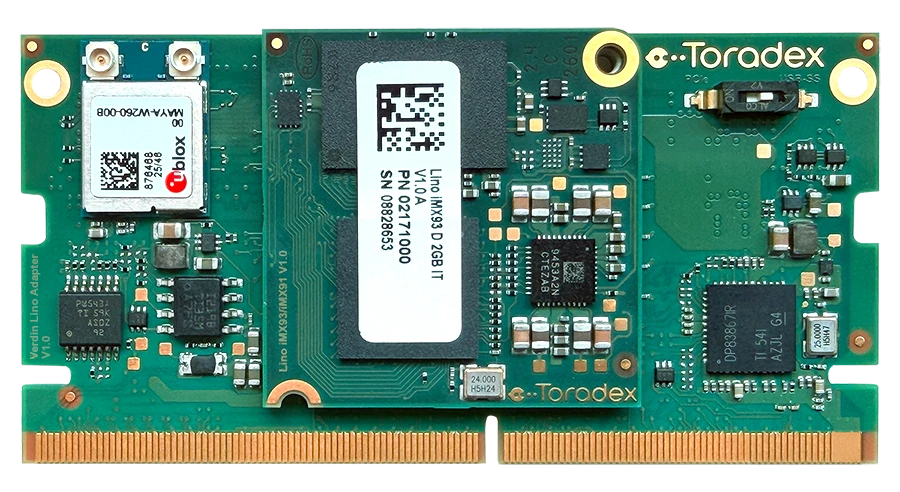

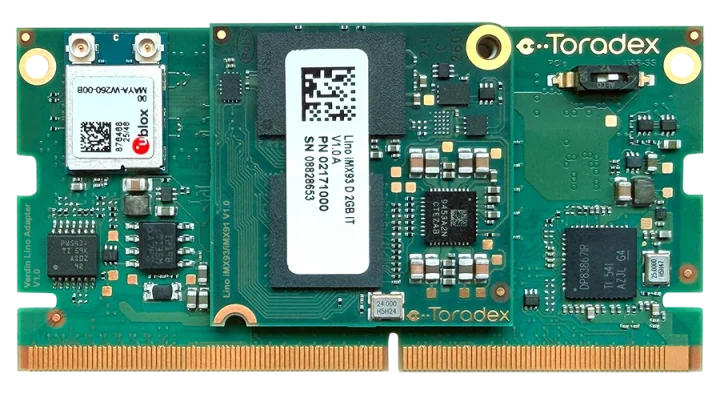

ตอนแรกเรานึกว่าภาพด้านบนเป็นความผิดพลาด เพราะมองเห็นเพียงโมดูลแบบ SO-DIMM เท่านั้น และแม้ว่าในภาพอาจมีการตกแต่งด้วย Photoshop อยู่บ้าง แต่ในความเป็นจริงมีการใช้ Verdin SO-DIMM module จริง โดยโมดูลดังกล่าวทำหน้าที่เป็นบอร์ดฐาน (carrier board) ขนาดเล็กสำหรับโมดูล Lino iMX91/iMX93 อีกชั้นหนึ่ง

โมดูล Lino iMX91/iMX93 มีราคาสำหรับการสั่งซื้อจำนวนมากอยู่ที่ $30.65 และ $33.35 ตามลำดับ ขณะที่ราคาของชุด evaluation kits ยังไม่พบข้อมูล แต่เพื่อใช้อ้างอิง บอร์ด Ivy Verdin carrier board ที่ใช้ในชุดคิทมีราคาเริ่มต้นที่ $99.20 สามารถดูรายละเอียดเพิ่มเติมได้จากหน้าผลิตภัณฑ์ของโมดูล Lino

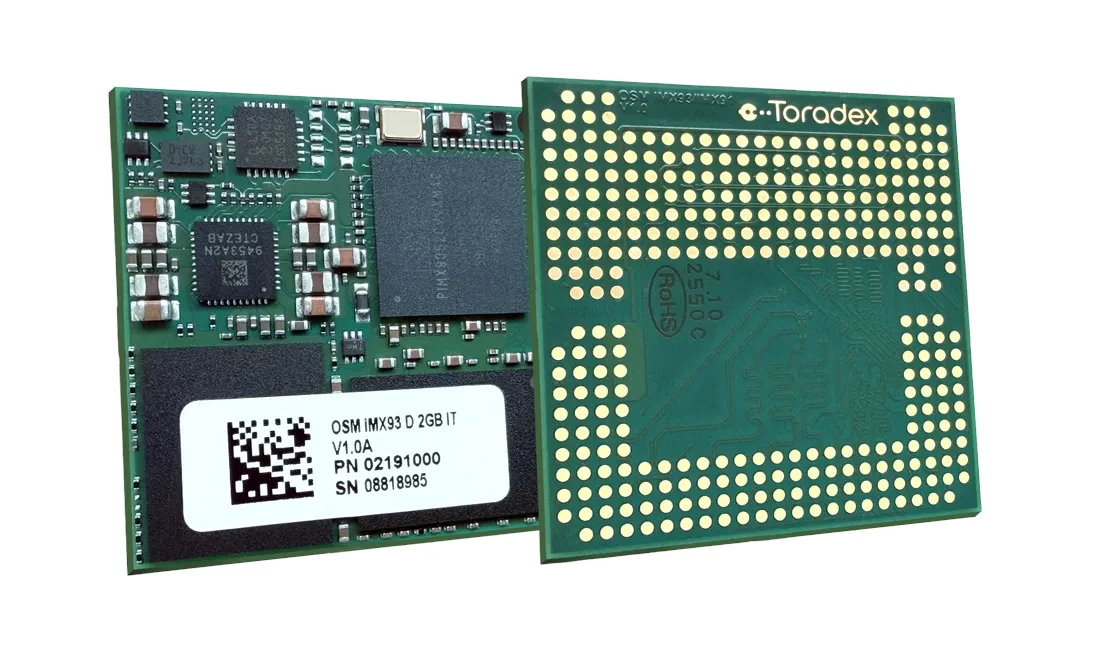

OSM iMX91/iMX93 solder-on modules

สเปคของ Toradex OSM iMX91/iMX93 :

• SoC – NXP i.MX 93 หรือ i.MX 91
• หน่วยความจำ – LPDDR4 สูงสุด 2GB พร้อม inline ECC
• สตอเรจ – eMMC flash สูงสุด 256GB
• หน้าสัมผัส (Contacts) แบบ LGA จำนวน 332 จุด
  • สตอเรจ – 2x SDIO/SD/MMC
  • การแสดงผล (เฉพาะ iMX93 )
    • MIPI DSI แบบ 4 เลน
    • LVDS แบบช่องสัญญาณเดียว
  • กล้อง (เฉพาะ iMX93) – MIPI CSI-2 แบบ 2 เลน
  • เสียง– 1x I2S/PDM
  • Ethernet – 2x RGMII (1x รองรับ TSN)
  • USB – USB 2.0 OTG, USB 2.0 Host
  • ขา I/Os แบบ Low-speed – 2x I2C, 1x I3C, 2x SPI, 4x UART, 3x PWM, 2x CAN FD, 24x GPIO
  • อนาล็อก – 4x อินพุตอนาล็อก (ADC)
  • การดีบัก – JTAG
• ขนาด – 30 x 30 มม. (ฟอร์มแฟกเตอร์ OSM Size S)
• ช่วงอุณหภูมิการทำงาน – -40° ถึง +85°C
• ความทนทานต่อแรงกระแทก/การสั่นสะเทือน – มาตรฐาน EN 60068-2-6/50g 20ms
• อายุการวางจำหน่ายสินค้า – รองรับถึงปี2038

ไม่น่าแปลกใจที่การรองรับซอฟต์แวร์จะเหมือนกับโมดูล Lino โดยรองรับ Torizon Linux และ Yocto Project เป็นค่าเริ่มต้น ขณะที่ FreeRTOS, Zephyr OS, QNX และ Android สามารถรองรับได้ตามคำขอ

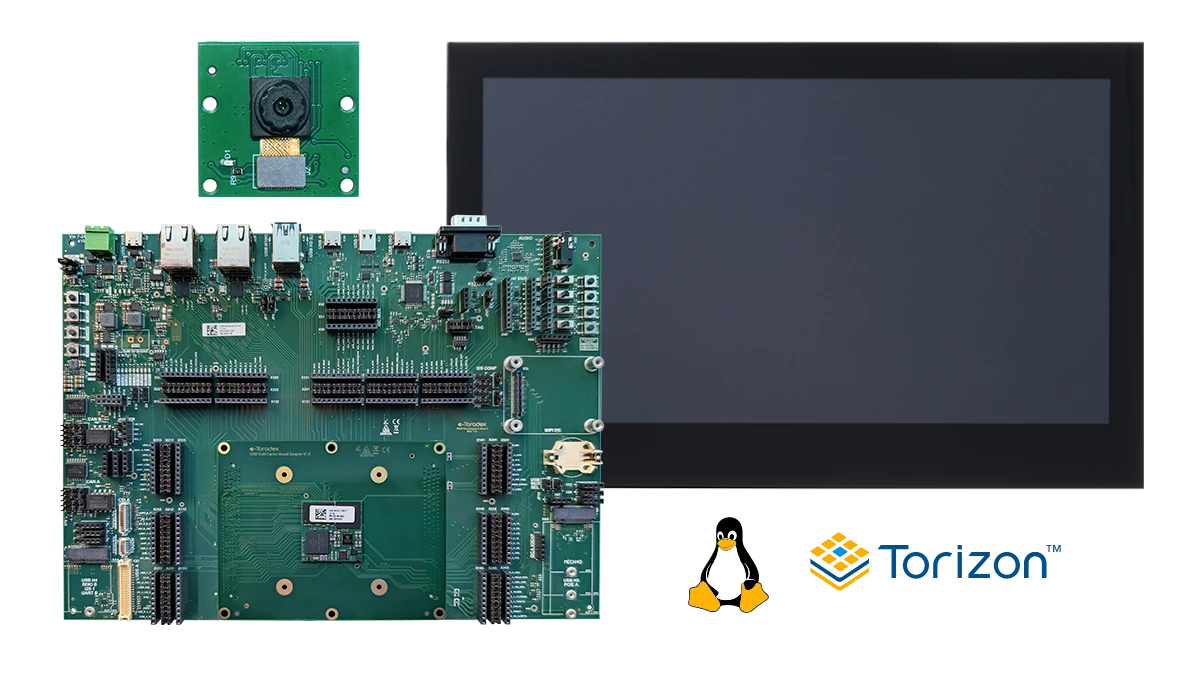

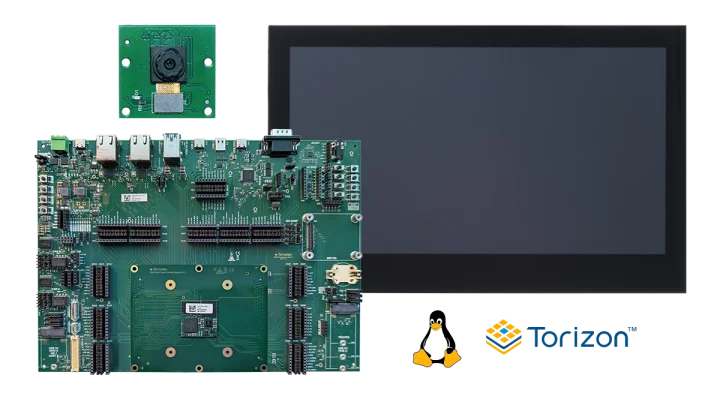

ชุดพัฒนา (development kit) มีลักษณะใกล้เคียงกัน แต่ใช้ carrier board ที่มีขนาดใหญ่กว่า โดยยังคงมีตัวเลือกหน้าจอสัมผัสขนาด 10.1 นิ้ว ความละเอียด 1280×800 และโมดูลกล้อง 5MP แบบ MIPI CSI ให้เลือกใช้งานเหมือนเดิม

Toradex มีคู่แข่งในตลาดโมดูล OSM ที่ใช้โปรเซสเซอร์ NXP i.MX 91/93 เช่น ADLINK OSM-IMX93 OSM Size L module หรือ AVNET OSM-SF-IMX91/OSM-SF-IMX93 Size S modules

โมดูล Toradex OSM มีราคาถูกกว่าโมดูล Lino เล็กน้อย โดยมีราคาอยู่ที่ $25.55 (~830฿) สำหรับรุ่น i.MX 91 และ $28.20 (~900฿) สำหรับรุ่น i.MX 93 สำหรับการสั่งซื้อจำนวนมากตามลำดับ ขณะนี้ยังไม่พบข้อมูลราคาของชุด OSM evaluation kits แต่สามารถลงทะเบียนในรายการรอได้ถ้าสนใจ และสามารถดูรายละเอียดเพิ่มเติมได้จากหน้าผลิตภัณฑ์

แปลจากบทความ : Toradex OSM and Lino SoMs – 30×30mm NXP i.MX 93/i.MX 91 modules with solder-down or B2B connector designs
