Advantech MIO-5356 : บอร์ด SBC อุตสาหกรรมขนาด 3.5 นิ้ว ที่ใช้ Intel Core Series 3 “Wildcat Lake”

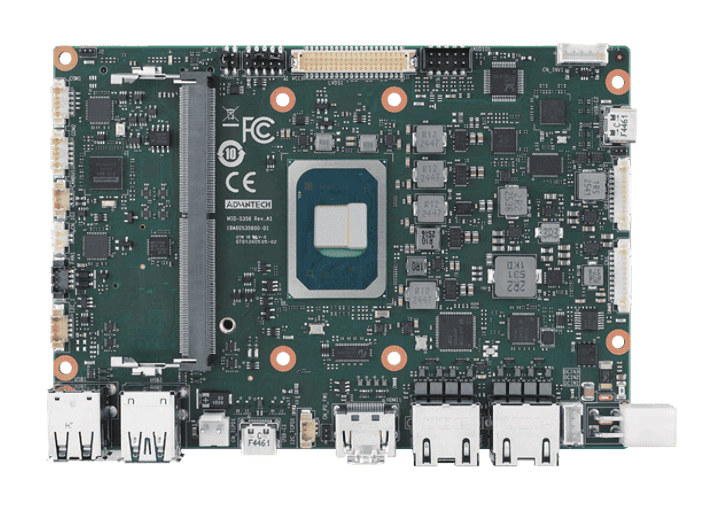

Advantech MIO-5356 เป็นแพลตฟอร์มฮาร์ดแวร์รุ่นแรกที่เราได้เห็นซึ่งพัฒนาบน SoC รุ่นใหม่ Intel Core Series 3 (Core 300) หรือ Intel Core Series 3 (Core 300) “Wildcat Lake” โดยเป็นบอร์ด SBC ขนาด 3.5 นิ้วที่ออกแบบมาสำหรับงานอุตสาหกรรม และใช้โปรเซสเซอร์สูงสุดระดับ Intel Core 7 350 แบบ 6 คอร์

บอร์ดแบบไม่มีพัดลม (fanless) นี้รองรับหน่วยความจำ DDR5 สูงสุด 64GB พร้อมรองรับที่เก็บข้อมูลแบบ NVMe SSD อีกทั้งยังสามารถแสดงผลได้สูงสุด 3 จอแยกอิสระผ่านพอร์ต USB-C, HDMI และ LVDS ในด้านเครือข่ายรองรับทั้ง 2.5GbE และ GbE พร้อมเทคโนโลยี TSN และระบบจัดการนอกแบนด์ (OOB management) รวมถึงรองรับการเชื่อมต่อ WiFi, Bluetooth และ Cellular ผ่านสล็อต M.2 นอกจากนี้ยังมาพร้อมพอร์ตเสียง, อินเทอร์เฟซ USB จำนวน 6 ช่อง, อินเทอร์เฟซ RS232/RS485 และ CAN Bus รวมถึงฟีเจอร์อื่น ๆ อีกมากมาย เหมาะสำหรับการใช้งานในระบบอุตสาหกรรมและ IoT ขั้นสูง

สเปคของ Advantech MIO-5356 :

Wildcat Lake SoC (เลือกได้หนึ่งรุ่น)
- Intel Core 3 305 hexa-core CPU พร้อม 2x P cores @ 1.5 GHz / 4.4 GHz (Turbo) และ 4x LPE cores, 16x EU Intel graphics @ 2.3 GHz; TDP: 15W
- Intel Core 5 320 hexa-core CPU พร้อม 2x P cores @ 1.5 GHz / 4.6 GHz (Turbo) และ 4x LPE cores, 32x EU Intel graphics @ 2.5 GHz; TDP: 15W
- Intel Core 7 350 hexa-core CPU พร้อม 2x P cores @ 1.5 GHz / 4.6 GHz (Turbo) และ 4x LPE cores, 32x EU Intel graphics @ 2.6 GHz; TDP: 15W
หน่วยความจำ – รองรับ DDR5-6400 สูงสุด 64GB; (มีการระบุ Dual-channel ใน datasheet แต่คาดว่าอาจเป็นข้อมูลผิดพลาด)
ที่เก็บข้อมูล – NVMe SSD ผ่าน 2x M.2 M-Key 2280 sockets (หมายเหตุ: ยังไม่ชัดเจนว่ามี 1 หรือ 2 ช่องจริงบนบอร์ด)
การแสดงผล
- 1x DP 1.4a, 1x DP2.1 ผ่านพอร์ต USB-C
- HDMI 2.1
- LVDS + 12V/5V inverter
- รองรับการแสดงผลพร้อมกันสูงสุด 3 จอ: HDMI + USB Type-C + LVDS
ระบบเสียง
- ชิปเสียง Realtek ALC888S
- พอร์ต Line-in, Line-out และ Microphone
เครือข่าย
- 2.5GbE (RJ45) ผ่าน Intel i226 รองรับ TSN PoE ผ่านโมดูลเสริม MIOe-TCDP
- Gigabit Ethernet (RJ45) ผ่าน Intel i210 รองรับ EdgeBMC สำหรับควบคุมระยะไกลแบบ Out-of-Band(OOB)
- อุปกรณ์เสริม WiFi + Bluetooth ผ่าน M.2 E-Key
- อุปกรณ์เสริม 4G LTE / 5G ผ่าน M.2 B-Key + Nano SIM
USB
- 1x พอร์ต USB4 Type-C พร้อม DisplayPort 2.1 Alt. mode; หมายเหตุ: ถูกระบุว่าเป็นคอนเน็กเตอร์ภายใน ซึ่งน่าจะเป็นเพราะตำแหน่งของมันอยู่ทางด้านขวาของบอร์ดตามภาพด้านบน
- 1x USB 3.2 Type-C port พร้อม DisplayPort 1.4 Alt. mode, รองรับ USB PD 100W
- 2x พอร์ต USB 3.2 Type-A
- 2x พอร์ต USB 2.0 Type-A
Serial
- 2x คอนเนกเตอร์ RS-232/422/485 (4-wire)
- คอนเนกเตอร์ CAN FD
การขยาย
- M.2 E-Key 2230 socket (PCIe x 1, USB2.0)
- M.2 B-Key 3052 socket (PCIe x 1, USB2.0) พร้อม Nano SIM card slot
- 2x M.2 M-Key 2280 sockets (PCIe x 2)
- 1x I2C (รองรับ SMBus อุปกรณ์เสริม)
- GPIO 8-บิต
ความปลอดภัย – TPM 2.0
อื่นๆ
- พัดลมอัจฉริยะ 4-wire
- Front panel header (Power, Reset, Buzzer, Case open)
- Watchdog timer
- แบตเตอรี่ RTC 3V / 210mAh
- ฮีตซิงก์แบบ Fanless
แหล่งจ่ายไฟ
- 12–24V DC ผ่าน 4-pin ATX (90°), รองรับ DC jack หรือ ATX 4-pin (180°) (อุปกรณ์เสริม), โหมด AT / ATX
- รองรับ USB PD สูงสุด 100W ผ่านโมดูล MIOe-TCDP
ขนาด – 146 x 102 มม. (3.5 นิ้ว SBC)
ช่วงอุณหภูมิ – 0 ~ 60°C
ความชื้น
- ขณะใช้งาน: 40°C @ 95% RH (ไม่ควบแน่น)
- ขณะเก็บรักษา: 60°C @ 95% RH (ไม่ควบแน่น)
ทนแรงสั่นสะเทือน – 3.5 Grms
การรับรองมาตรฐาน – CE, FCC Class B

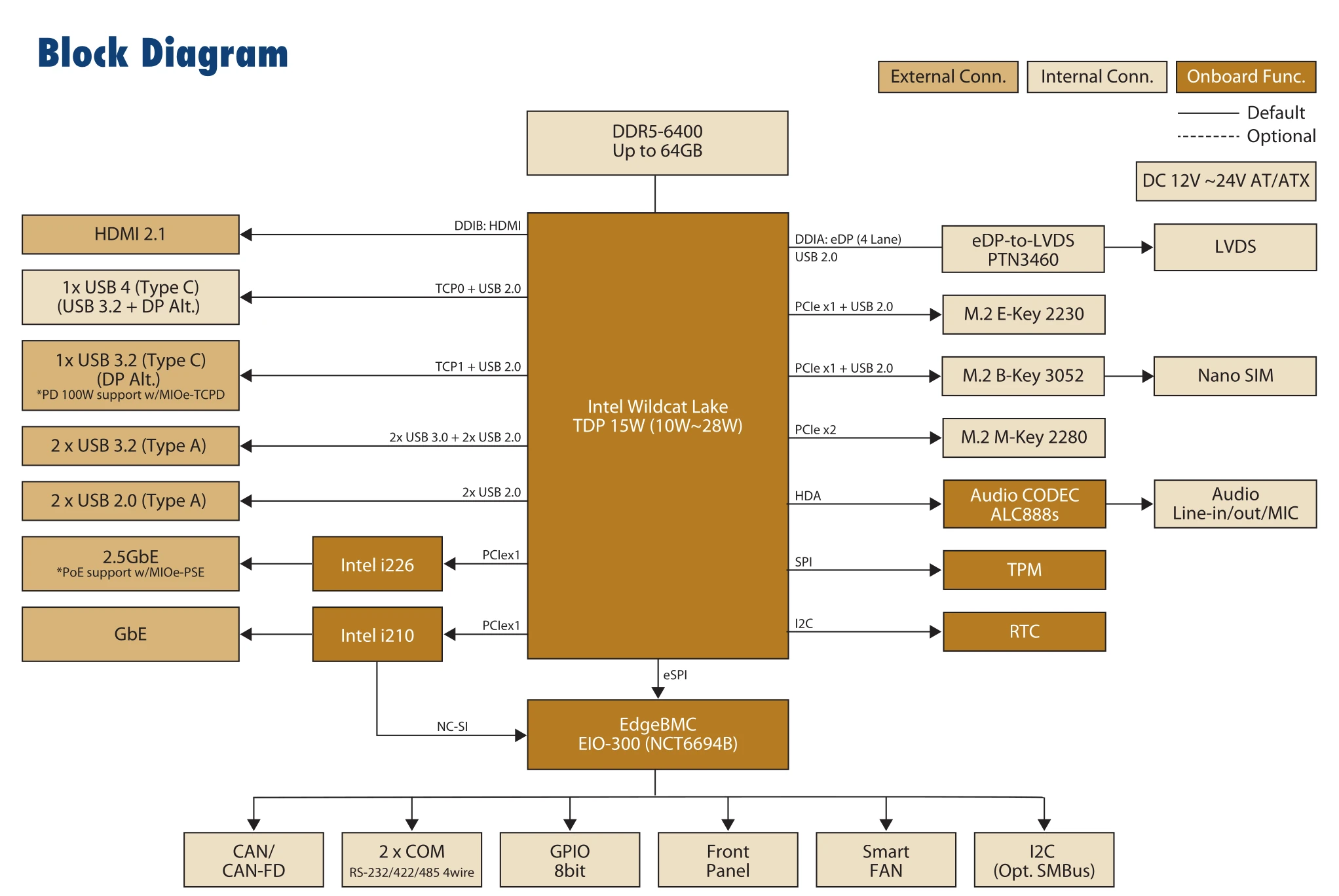

หน้าผลิตภัณฑ์ของ Advantech MIO-5356 ถูกระบุสถานะว่าเป็น “preliminary” (ข้อมูลเบื้องต้น) และยังมีความไม่สอดคล้องกันอยู่บางจุด ตัวอย่างเช่น ในสเปกระบุว่ามีสล็อต M.2 แบบ M-Key จำนวน 2 ช่อง แต่จากบล็อกไดอะแกรม กลับเห็นเพียงช่องเดียวเท่านั้น, อย่างไรก็ตามแต่ละสล็อตจะเชื่อมต่อผ่าน PCIe Gen4 จำนวน 2 เลน ซึ่งให้ความเร็วรับส่งข้อมูลได้สูงสุดประมาณ 8GB/s แบบสองทิศทาง (bidirectional) หรือประมาณ 32 GT/s ในทิศทางเดียว ซึ่งมีประสิทธิภาพใกล้เคียงกับ PCIe Gen3 แบบ x4 นอกจากนี้ค่า TDP ของระบบยังสามารถปรับตั้งได้ในช่วงประมาณ 10W ถึง 28W ตามข้อมูลจากแผนผังบล็อกไดอะแกรมดังกล่าว

เอกสาร datasheet นี้สอดคล้องกับข้อมูลหลุดที่เราเคยเห็นเมื่อสัปดาห์ที่แล้วเกี่ยวกับ Intel Core 5 320 และ Intel Core 7 340 อีกทั้งยังมีการเปิดตัว SoC รุ่นใหม่คือ Intel Core 5 305 แบบ 6 คอร์เพิ่มเติมเข้ามา ทาง Advantech ระบุว่าบอร์ด Wildcat Lake SBC รุ่นนี้รองรับระบบปฏิบัติการ Windows 11 IoT Enterprise LTSC 2024 และ Ubuntu Desktop 24.04 LTS

สามารถดูรายละเอียดเพิ่มเติมได้จากหน้าผลิตภัณฑ์, ซึ่งในขณะนี้ส่วนใหญ่จะมีให้ในรูปแบบไฟล์ PDF ของ datasheet เป็นหลัก

แปลจากบทความ : Advantech MIO-5356 – An industrial 3.5-inch SBC based on Intel Core Series 3 “Wildcat Lake” SoC
