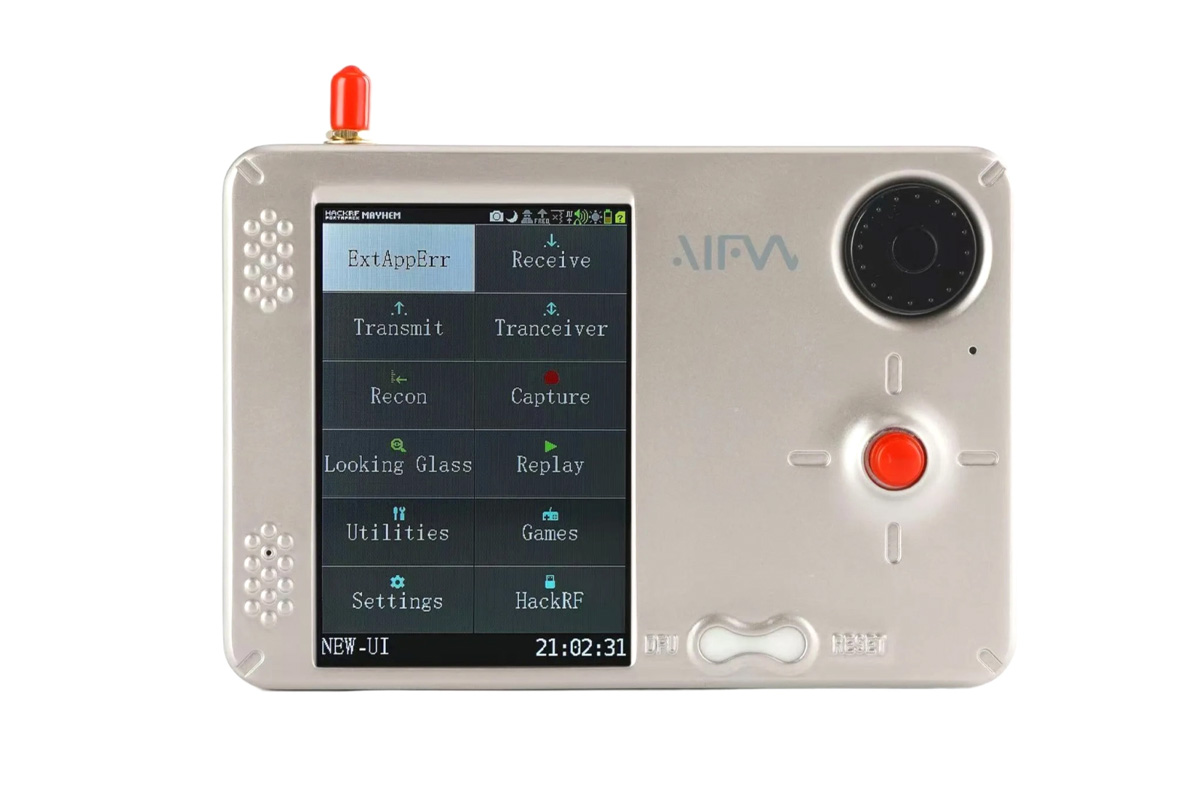

PortaRF เป็นอุปกรณ์ SDR (Software-Defined Radio) แบบโอเพนซอร์ส ออกแบบโดย OpenSourceSDRLab ที่รวมความสามารถของ HackRF One และ PortaPack H4M ไว้ในอุปกรณ์เดียว ทำให้สามารถใช้งานได้แบบสแตนด์อโลน รองรับทั้งการรับและส่งสัญญาณวิทยุในช่วงความถี่ตั้งแต่ 1 MHz ถึง 6 GHz
โดยปกติแล้ว การพกพา HackRF จะต้องนำบอร์ด PortaPack มาต่อซ้อนเข้ากับบอร์ดหลัก แต่ PortaRF ได้ปรับดีไซน์ใหม่ให้ทุกอย่างรวมอยู่บนแผงวงจรเดียว (Single PCB) ส่งผลให้อุปกรณ์มีขนาดกะทัดรัดขึ้น ใช้งานสะดวกขึ้น และยังช่วยปรับปรุงคุณภาพสัญญาณให้ดียิ่งขึ้นอีกด้วย นอกจากนี้ PortaRF ยังมาพร้อมหน้าจอขนาดใหญ่ขึ้น เพิ่มหน่วยความจำแฟลชมากขึ้น และใช้แบตเตอรี่ความจุสูงกว่าเดิม เพื่อรองรับการใช้งานแบบพกพาได้ยาวนานและมีประสิทธิภาพมากขึ้น
สเปคของ PortaRF :
- MCU – ไมโครคอนโทรลเลอร์ NXP LPC432 dual core ARM Cortex M4/M0 (LPC4320FBD144)
- CPLD
- Xilinx XC2C64A CoolRunner-II
- AGM AG256SL100
- ชิป RF
- ช่วงความถี่ใช้งาน – 1 MHz ถึง 6 GHz รองรับทั้งการรับและส่งสัญญาณ (Transmit และ Receive)
- สตอเรจ
- SPI Flash ขนาด 2MB (W25Q16DV) เพิ่มพื้นที่สำหรับเฟิร์มแวร์ Mayhem
- ช่องใส่ MicroSD Card
- จอแสดงผล – หน้าจอสัมผัสแบบ Resistive Touch ขนาด 4.0 นิ้ว ชนิด IPS ความละเอียดสูง มุมมองกว้าง (อัปเกรดจากหน้าจอเดิมขนาด 3.2 นิ้ว แบบไม่ใช่ IPS และผิวด้าน)
- ระบบเสียง
- ลำโพงคู่ในตัว
- ช่องหูฟัง 3.5 มม.
- USB – 1x พอร์ต USB Type-C port
- การขยาย
- คอนเนกเตอร์แบบ Board-to-Board สำหรับต่อบอร์ดเสริม
- รองรับบอร์ดเสริม AI MDK ที่ใช้ ESP32-S3 (เฉพาะรุ่นที่มาพร้อมบอร์ดเสริม)
- อื่นๆ
- ไฟ LED แบบ Light Guide สำหรับแสดงสถานะ
- ปุ่มควบคุมทิศทางสไตล์เกมแพด สำหรับสแกนสเปกตรัมและควบคุม UI
- ปุ่มหมุน Rotary Knob สำหรับนำทางเมนู
- แบตเตอรี่ CR2032 สำหรับ RTC
- ไฟ LED แสดงสถานะ Power, RX, TX, USB, RF และ 1.8V บริเวณด้านบนเครื่อง
- ระบบพลังงาน
- ชาร์จผ่านพอร์ต USB Type-C
- แบตเตอรี่ลิเธียมความจุ 3,000mAh พร้อมระบบป้องกันการชาร์จเกิน คายประจุเกิน ลัดวงจร และกระแสเกิน
- ขนาดตัวเครื่อง – ยังไม่ระบุ
- ตัวเคส – เคสออกแบบพิเศษแบบ Snap-fit ประกอบเข้าล็อกโดยไม่ต้องใช้สกรู

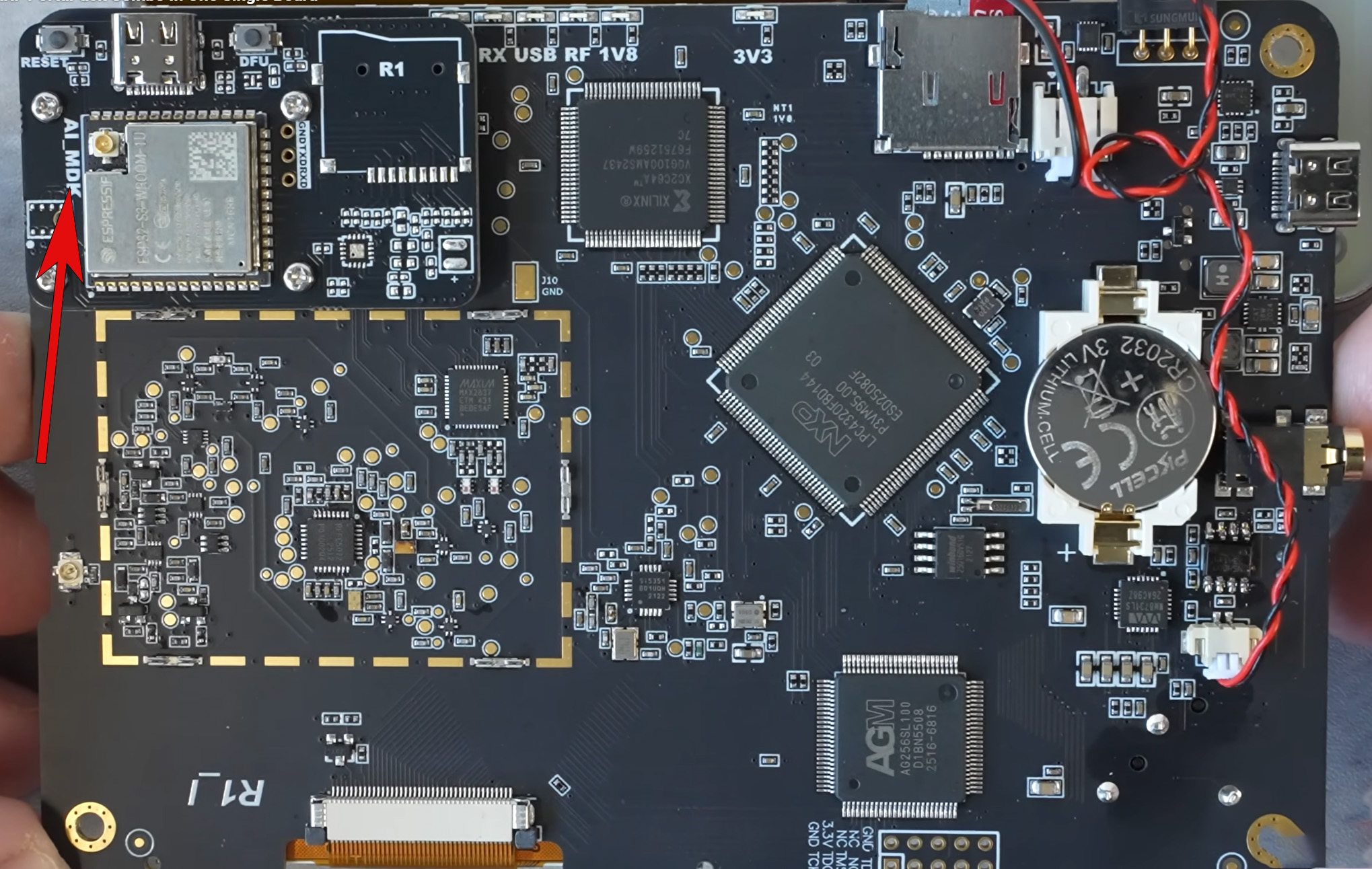

หนึ่งในอุปกรณ์เสริมที่น่าสนใจของ PortaRF คือบอร์ดขยาย AI MDK ซึ่งเป็นออปชันเสริมสำหรับผู้ใช้งาน โดยหากเลือกเวอร์ชันนี้ บอร์ดจะถูกติดตั้งมาจากโรงงานบริเวณด้านหลังของแผง PCB ช่วยเพิ่มความสามารถด้านการควบคุมด้วยเสียงเบื้องต้น (อยู่ในสถานะเบต้า) ผู้ใช้สามารถสั่งงานด้วยเสียงได้ เช่น ปลุกอุปกรณ์ เปิดใช้งานแอปพลิเคชัน สลับแอป หรือรีบูตระบบผ่านคำสั่งเสียง

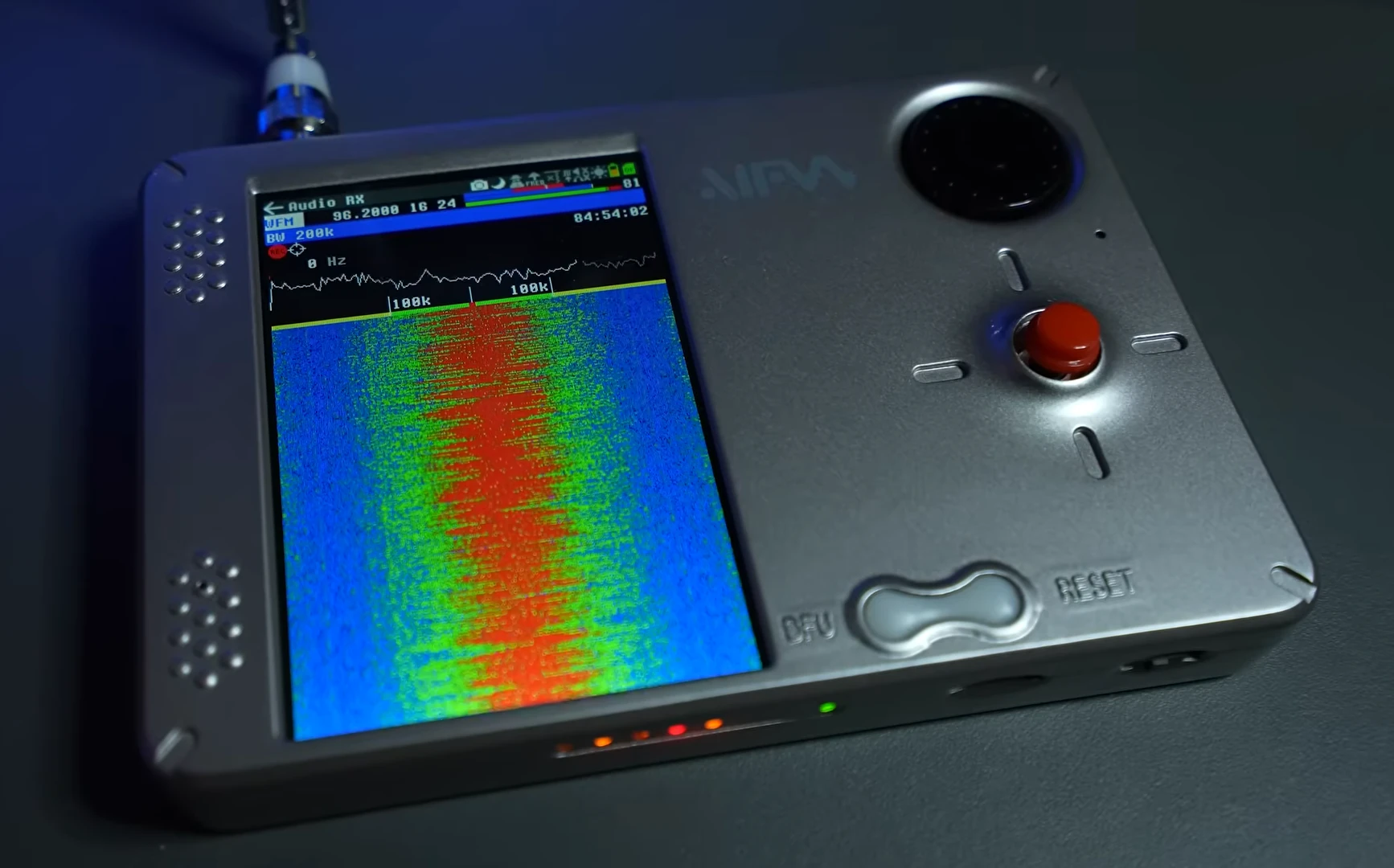

ตัวอุปกรณ์รองรับทั้งการรับและส่งสัญญาณวิทยุอย่างครบถ้วน ในโหมดรับสัญญาณ (Receive) สามารถดักจับและถอดรหัสสัญญาณได้หลากหลายรูปแบบ เช่น ADS-B, AIS, Bluetooth, NRF24L01, โทรทัศน์อนาล็อก, บอลลูนตรวจอากาศ (Weather Radiosonde), ระบบตรวจวัดแรงดันลมยาง TPMS และเพจเจอร์ ส่วนโหมดส่งสัญญาณ (Transmit) รองรับการส่งสัญญาณประเภทต่าง ๆ เช่น ADS-B, APRS, การจำลองรีโมตกุญแจรถ (Key Fob Emulation), รหัสมอร์ส (Morse Code), SSTV, RDS และ OOK ทำให้ PortaRF เป็นแพลตฟอร์ม SDR แบบพกพาที่รองรับงานทดลองและวิจัยด้านสัญญาณไร้สายได้อย่างหลากหลาย
OpenSourceSDRLab ได้จัดทำเฟิร์มแวร์ Mayhem เวอร์ชัน Fork ที่ปรับแต่งมาโดยเฉพาะสำหรับ PortaRF แม้ว่าโครงสร้างหลักจะยังใกล้เคียงกับสาขาหลักของ portapack-mayhem อยู่มากก็ตาม ผู้ใช้งานสามารถเข้าถึงเอกสารฮาร์ดแวร์ ไฟล์ออกแบบเคส 3D และไฟล์เฟิร์มแวร์แบบ BIN ได้ผ่าน OpenSourceSDRLab GitHub repository,รวมถึง Mayhem Firmware repository
ก่อนหน้านี้ เราเคยนำเสนออุปกรณ์ SDR รุ่นอื่น ๆ มาแล้ว เช่น Phase Loom, VU GPSDR, AntSDR E200, รวมถึงผลิตภัณฑ์ uSDR, xSDR และ LimeSDR Micro ซึ่งส่วนใหญ่มักต้องเชื่อมต่อกับคอมพิวเตอร์เพื่อใช้งาน หรือมาในรูปแบบโมดูล M.2 ที่ต้องเสียบเข้ากับโน้ตบุ๊กหรือพีซีเพื่อให้ทำงานเป็นระบบ SDR ได้อย่างสมบูรณ์
ขณะนี้ PortaRF วางจำหน่ายแล้วผ่าน OpenSourceSDRLab store โดยชุดมาตรฐานมีราคาเริ่มต้นที่ $220 (~7,200฿) ซึ่งภายในชุดประกอบด้วยตัวเครื่อง สาย USB-C และสายอากาศ ส่วนรุ่นที่มาพร้อมบอร์ดเสริม AI MDK ซึ่งรองรับฟังก์ชันสั่งงานด้วยเสียง จะมีราคาอยู่ที่ $255 (~8,300฿) ทั้งหมดจัดส่งสินค้าจากประเทศจีน
แปลจากบทความ : PortaRF single board SDR mixes HackRF One and PortaPack H4M hardware, adds AI voice control
