Petros CH32H417M Alef – บอร์ดกล้อง USB 3.0 ขนาดเท่า Raspberry Pi Pico ใช้ชิป RISC-V

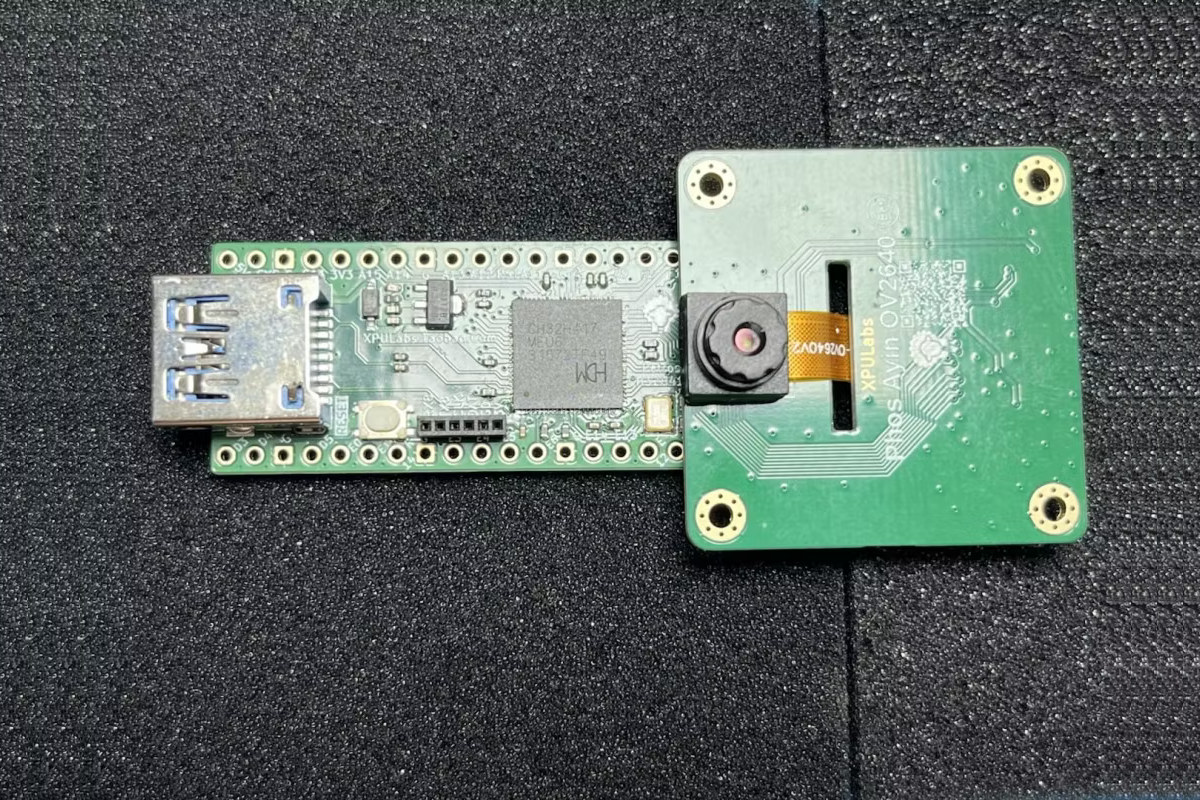

Petros CH32H417M Alef ของ XPU Labs เป็นบอร์ดขนาดเทียบเท่า Raspberry Pi Pico ที่ใช้ไมโครคอนโทรลเลอร์ WCH CH32H417M RISC-V พร้อมรองรับ USB 3.0 และสามารถเชื่อมต่อโมดูลกล้อง OV2640 ความละเอียด 2 ล้านพิกเซล ผ่านอินเทอร์เฟซรับภาพดิจิทัล (DVP) ของไมโครคอนโทรลเลอร์ได้โดยตรง

ตัวบอร์ดมาพร้อมกับหน่วยความจำ SRAM ขนาด 896KB และ Flash ขนาด 960KB ภายในไมโครคอนโทรลเลอร์ มีเฮดเดอร์ GPIO แบบ 20 พินจำนวน 2 ชุดที่ใช้ผังขา (Pinout) เดียวกับ Raspberry Pi Pico รวมถึง Header SWD และ UART6 แบบ 6 พิน สำหรับการดีบัก และปุ่ม Reset

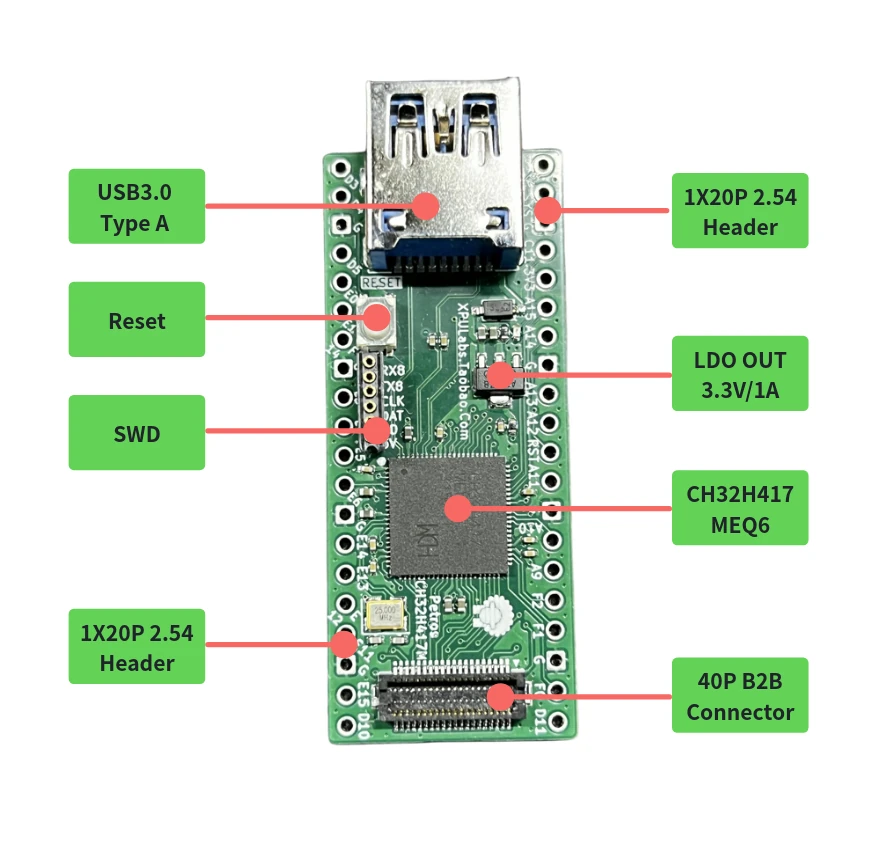

สเปคของ Petros CH32H417M Alef :

• MCU – WCH CH32H417MEQ6
  • MCU
    • QingKe RISC-V5F ความเร็วสูงสุด 400 MHz
    • QinKe RISC-V3F ความเร็วสูงสุด 144 MHz
  • GPU – Graphics Processing Hardware Accelerator GPHA
  • หน่วยความจำ – SRAM ขนาด 896KB
  • พื้นที่เก็บข้อมูล – Flash ขนาด 960KB
• อินเทอร์เฟซกล้อง – คอนเนกเตอร์ B2B แบบ 40 พิน รองรับอินเทอร์เฟซ DVP ที่ 144MHz, SPI, I2C และ ADC และรองรับโมดูลกล้อง Phos Ayin OV2640 ความละเอียด 2 ล้านพิกเซล
• USB – 1x พอร์ต USB 3.0 Type-A (5Gbps, ทดสอบความเร็วรับส่งข้อมูลได้สูงสุด 430 MB/s) ใช้สำหรับรับส่งข้อมูล จ่ายไฟ และแฟลชเฟิร์มแวร์
• การดีบัก – Header SWD และ UART6 แบบ 6 พิน

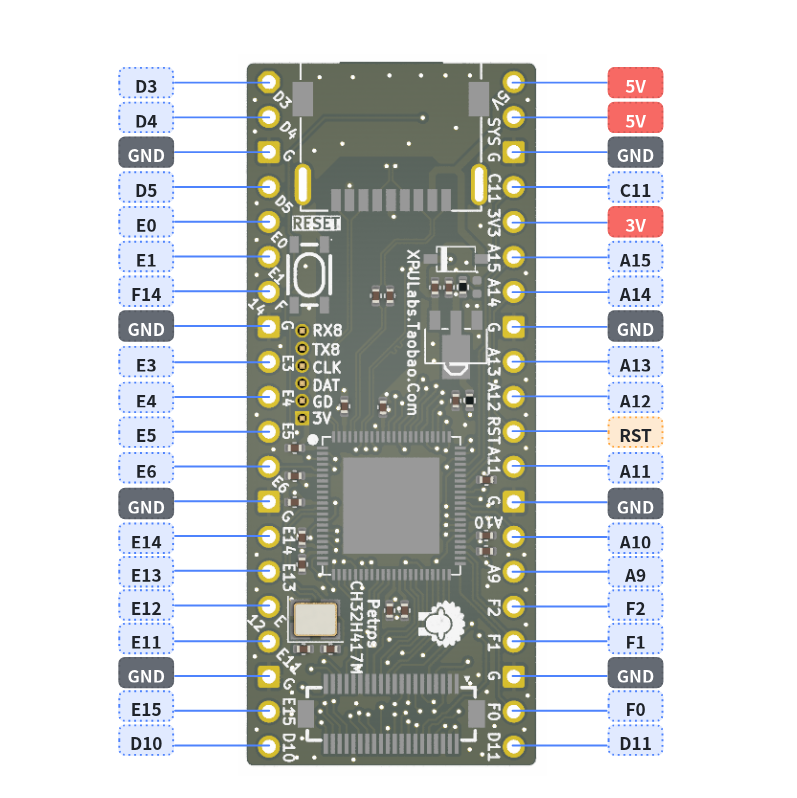

• การขยาย – 2x 20-pin headers ใช้งานร่วมกับ Header ของ Raspberry Pi Pico ได้
• อื่น ๆ
  • ปุ่ม Reset
  • ไฟแสดงสถานะพลังงาน (Power LED)
• แหล่งจ่ายไฟ
  • รับไฟ 5V ผ่านพอร์ต USB 3.0 หรือ pin header
  • วงจร LDO 3.3V/1A
• ขนาดบอร์ด – 52 × 21 มม.

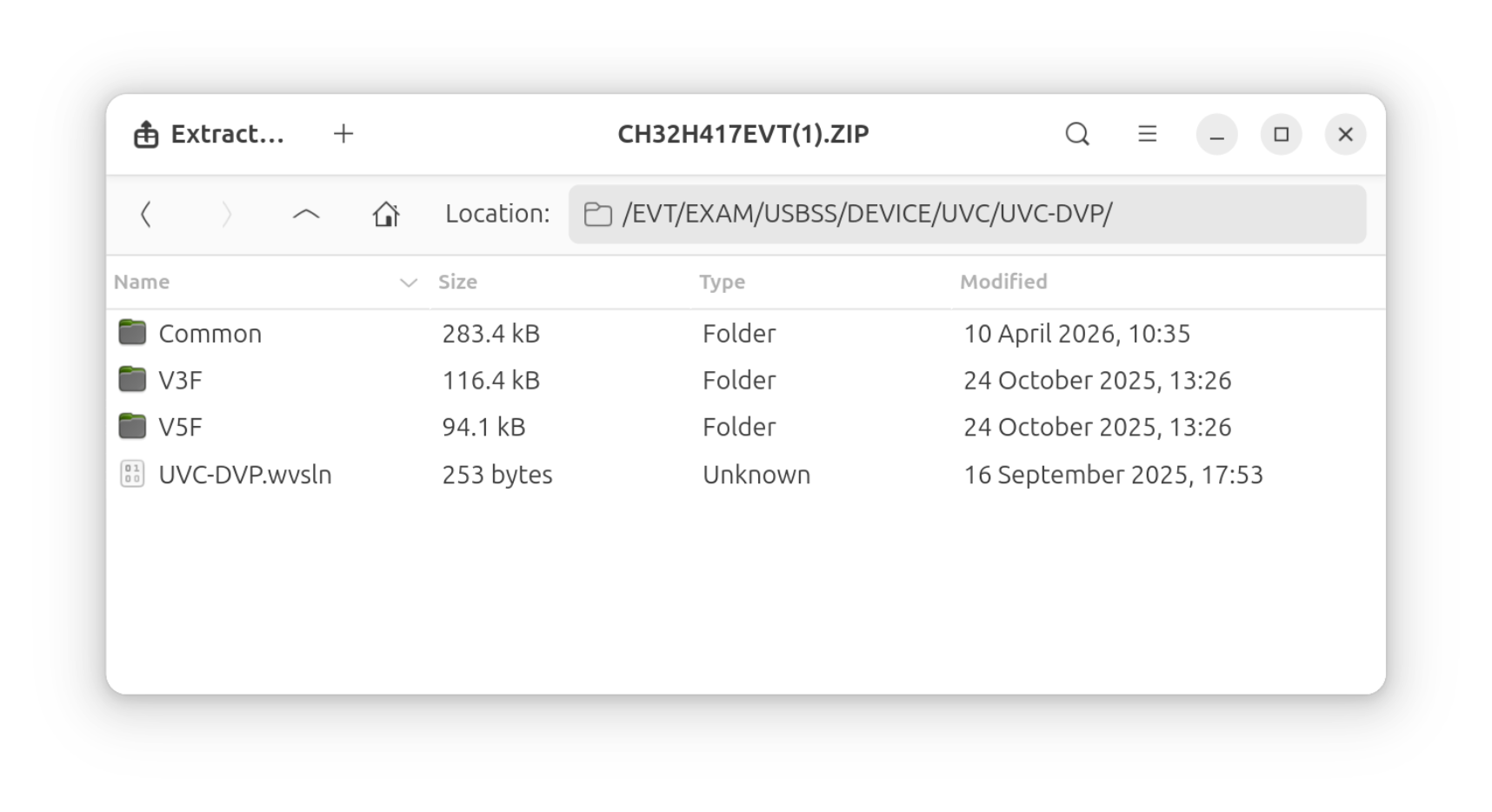

หน้าเอกสารประกอบของบอร์ดในขณะนี้ส่วนใหญ่มีเฉพาะข้อมูลด้านฮาร์ดแวร์เท่านั้น ขณะที่ส่วนของคู่มือผู้ใช้, ตัวอย่างโค้ด, เอกสารเพิ่มเติม และไฟล์โมเดล 3 มิติ (3D Drawing) ยังเป็นเพียงหัวข้อที่เตรียมไว้และยังไม่มีเนื้อหาอย่างสมบูรณ์ ทำให้เอกสารโดยรวมยังไม่พร้อมใช้งานในเวลานี้ นอกจากนี้เรายังไม่พบวิดีโอสาธิตการใช้งานของบอร์ด ยกเว้นวิดีโอทดสอบการรับส่งข้อมูลผ่าน USB 3.0 ที่ทำความเร็วได้สูงสุด 430 MB/s โดยไม่ได้เชื่อมต่อโมดูลกล้อง คาดว่าเมื่อซอฟต์แวร์พัฒนาเสร็จสมบูรณ์บอร์ดน่าจะสามารถทำงานเป็นเว็บแคมมาตรฐาน USB UVC (USB Video Class) เมื่อเชื่อมต่อกับคอมพิวเตอร์โฮสต์ได้ สำหรับการพัฒนา อฟต์แวร์ SDK ของบอร์ดพัฒนา WCH CH32H417 มีตัวอย่างโค้ดสำหรับอินเทอร์เฟซ DVP และ USB 3.0 บนแพลตฟอร์ม MounRiver SDK มาให้ใช้งานอยู่แล้ว อีกทั้งยังพบตัวอย่างโปรเจกต์ USB SS0 (SuperSpeed) UVC DVP ซึ่งอาจนำมาปรับใช้กับบอร์ด Petros CH32H417M Alef ได้ โดยอาจต้องมีการแก้ไขเพิ่มเติมเล็กน้อย

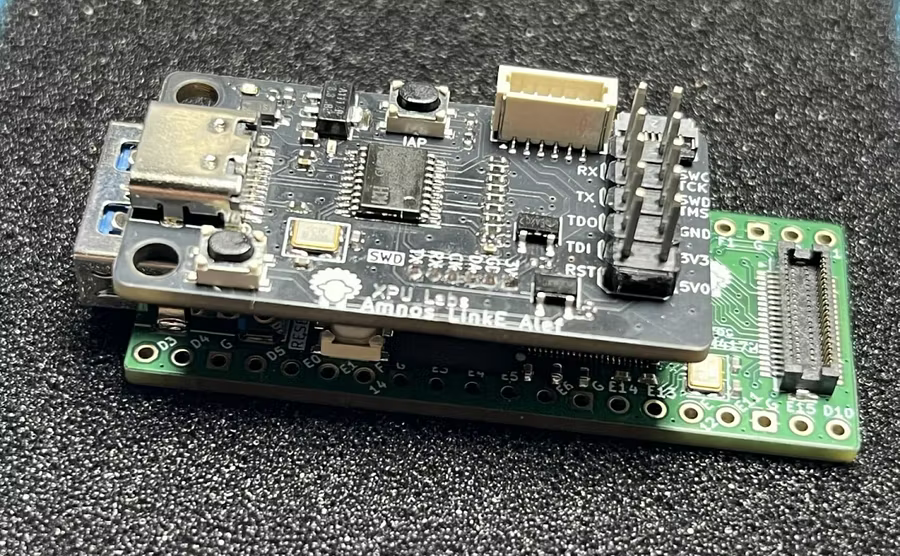

แตกต่างจากบอร์ด Muselab nanoCH32H417 ที่มาพร้อมพอร์ต USB 3.0 และ Fast Ethernet ในตัว (แต่ไม่มีอินเทอร์เฟซกล้อง DVP) บอร์ด Petros CH32H417M Alef ไม่มีดีบักเกอร์ Link-E ติดตั้งมาให้บนบอร์ด แค้ผู้ใช้สามารถเพิ่มความสามารถในการดีบักได้ด้วยบอร์ด Amnos LinkE Alef Debug Board ซึ่งคาดว่าจะเชื่อมต่อผ่าน Header SWD/UART6

บอร์ดกล้อง CH32H417M USB 3.0 วางจำหน่ายบน AnalogLamb ในราคา $12.99 (~420฿) ซึ่งราคาดังกล่าวเป็นราคาของบอร์ด RISC-V เพียงอย่างเดียวเท่านั้น มีชุดคุ้มค่ากว่าน่าจะเป็นแพ็กเกจ bundle ที่มีบอร์ดพร้อมโมดูลกล้อง ราคา $19.99 (~650฿) หรือแพ็กเกจราคา $23.99 (~780฿) ที่เพิ่มบอร์ดดีบัก

แปลจากบทความ : Petros CH32H417M Alef – A Raspberry Pi Pico-sized RISC-V USB 3.0 camera board
