M5Stack Capsule Kit v1.1: คอนโทรลเลอร์ IoT แบตเตอรี่ในตัว พร้อม ESP32-S3, เซ็นเซอร์ IMU, ไมโครโฟน และอินฟราเรด

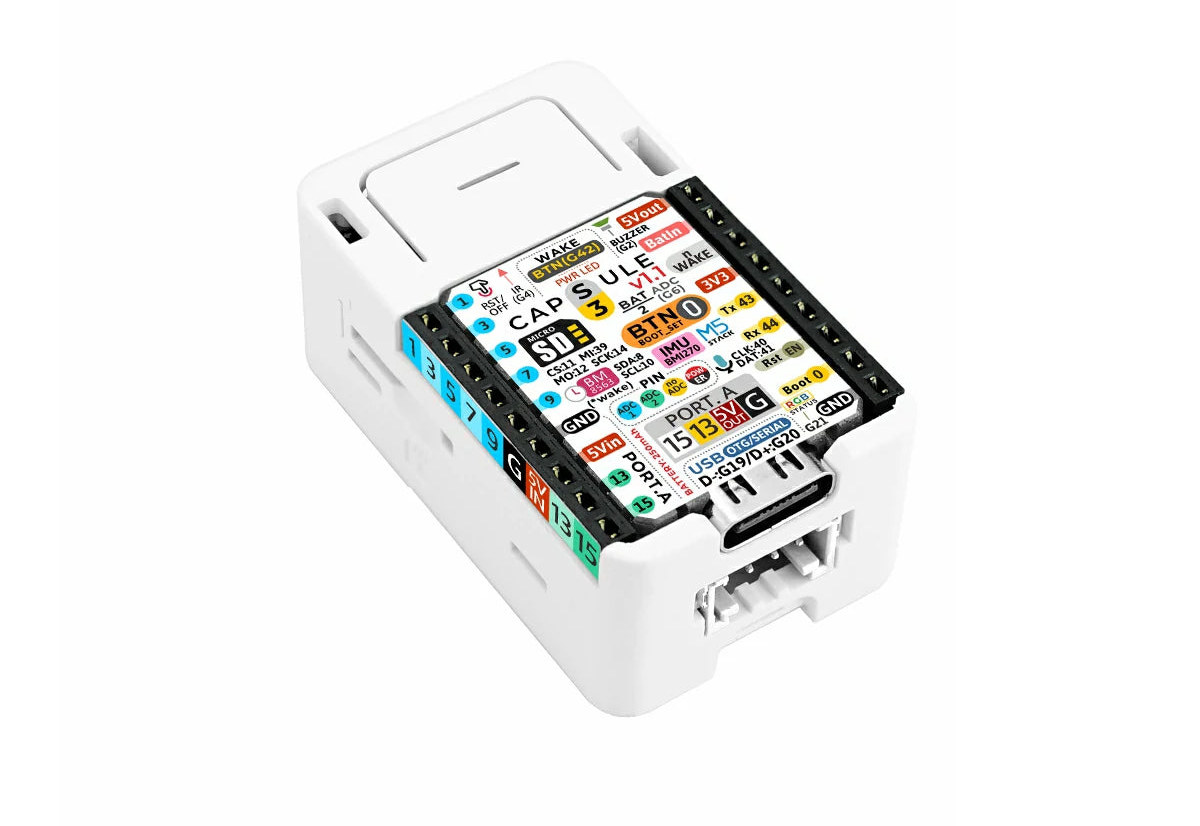

M5Stack Capsule v1.1 เป็นคอนโทรลเลอร์ IoT ขนาดกะทัดรัดที่ใช้โมดูล Stamp-S3A โดยมาพร้อมช่องเสียบ microSD, เซ็นเซอร์หลายชนิด เช่น IMU แบบ 6 แกนและไมโครโฟน MEMS, ตัวส่งสัญญาณอินฟราเรด (IR Transmitter), แบตเตอรี่ในตัวขนาด 250 mAh, ปุ่มกด, บัซเซอร์, RTC และรองรับการขยายผ่าน GPIO Header และคอนเนกเตอร์ Grove

อุปกรณ์รุ่นนี้เป็นการอัปเกรดจาก M5Stack Capsule รุ่นก่อนหน้าที่ใช้โมดูล Stamp-S3 โดยยังคงใช้ไมโครคอนโทรลเลอร์ ESP32-S3 ที่รองรับ Wi-Fi และ Bluetooth พร้อมหน่วยความจำแฟลช 8MB และพอร์ต USB Type-C โดยรุ่นใหม่ได้รับการปรับปรุงให้ดีขึ้น เช่น การออกแบบเสาอากาศที่ดีขึ้นและการใช้พลังงานที่ต่ำกว่า

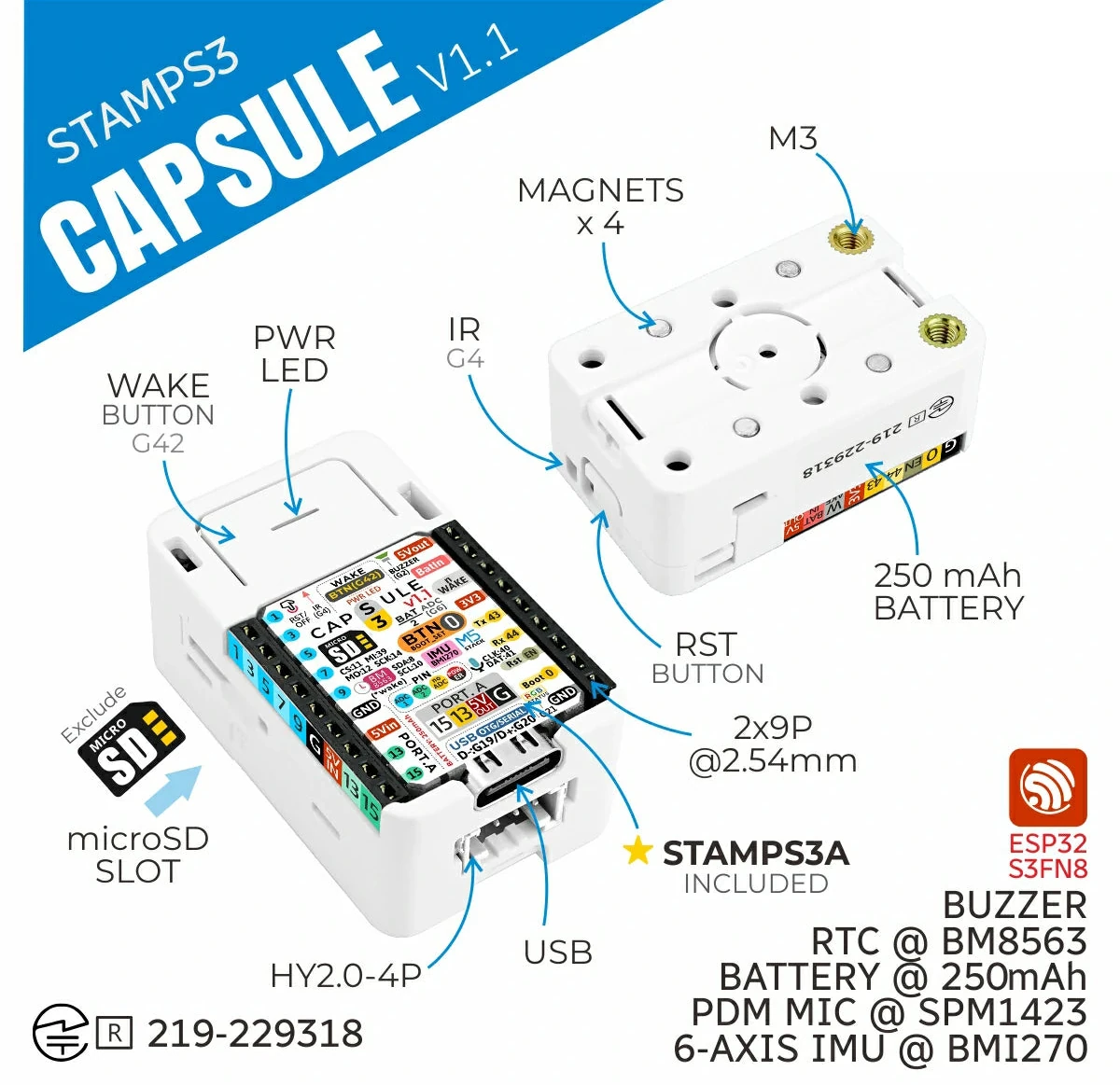

สเปคของ M5Stack Capsule v1.1 :

Stack Stamp-S3A module
- WiSoC – ชิป Espressif Systems ESP32-S3FN8
  - CPU
    - Dual-core 32-bit Xtensa LX7 microcontroller รองรับชุดคำสั่ง AI Vector ความเร็วสูงสุด 240MHz
    - RISC-V ULP co-processor
  - หน่วยความจำ SRAM – ขนาด 512KB
  - ที่จัดเก็บข้อมูล – Flash 8MB
  - การเชื่อมต่อไร้สาย – Wi-Fi 4 (IEEE 802.11 b/g/n) ย่าน 2.4GHz, Bluetooth 5.0 LE + Mesh
- การเชื่อมต่อ
  - Wi-Fi 4 ย่าน 2.4GHz รองรับแบนด์วิดท์ 20MHz และ 40MHz, EEE 802.11 b/g/n protocol, ความเร็วสูงสุด 150 Mbps
  - Bluetooth 5.0 LE, Bluetooth Mesh รองรับอัตรารับส่งข้อมูล 125 Kbps, 500 Kbps, 1 Mbps และ 2 Mbps รองรับการสื่อสารระยะไกล (Long Range)
  - เสาอากาศ 3D Antenna ย่าน 2.4GHz
- USB – พอร์ต USB Type-C สำหรับจ่ายไฟและโปรแกรมเฟิร์มแวร์
ที่จัดเก็บข้อมูล – ช่องเสียบ microSD Card
เซ็นเซอร์
- BMI270 เซ็นเซอร์ IMU/Attitude Sensor แบบ 6 แกน
- ไมโครโฟน MEMS รุ่น SPM1423
การขยายระบบ
- 2x 9-pin Header เชื่อมต่อสัญญาณจากโมดูล Stamp-S3A
- พอร์ต Grove แบบ 4 ขา
คุณสมบัติอื่น ๆ
- ปุ่ม Reset และ Wake
- ไฟแสดงสถานะ Power LED
- ตัวส่งสัญญาณอินฟราเรด (IR Transmitter)
  - ระยะตรง (0°): 330 ซม.
  - มุม 45°: 134 ซม.
  - มุม 90°: 48 ซม.
- ชิป RTC รุ่น BM8563 รองรับการปลุกตามเวลาที่กำหนด
- บัซเซอร์ในตัวสำหรับแจ้งสถานะ
- แม่เหล็กยึดติด 4 จุด
- รูเกลียว M3 จำนวน 2 จุดสำหรับติดตั้ง
ระบบจ่ายไฟ
- ชาร์จผ่าน USB Type-C ที่แรงดัน 5V
- แบตเตอรี่ลิเธียมในตัว 250 mAh
- การใช้พลังงาน (ขณะใช้แบตเตอรี่)
  - โหมด Sleep – 35 µA @ 4.2V
  - โหมดทำงาน – 144 mA @ 4.2V
ขนาด – 40.0 × 24.0 × 16.2 มม.
น้ำหนัก – 18.7 กรัม

บริษัทระบุว่า Capsule v1.1 รองรับการพัฒนาโปรแกรมผ่านเครื่องมือยอดนิยม ได้แก่ UIFlow2 (Visual Programming), Arduino IDE
ESP-IDF ฉ,ธPlatformIO โดยเอกสารประกอบส่วนใหญ่จะเน้นตัวอย่างสำหรับ Arduino และ UIFlow2 รวมถึงมีข้อมูลทางเทคนิคเพิ่มเติม เช่น วงจร Schematics, ผังขา (Pinout) และรายละเอียดฮาร์ดแวร์ต่าง ๆ

M5Stack ระบุว่า Capsule v1.1 เหมาะสำหรับงานด้านต่าง ๆ เช่น ระบบควบคุมทิศทางและการเคลื่อนไหว, การบันทึกเสียงและระบบปลุกด้วยเสียง (Voice Wake-up), การเก็บข้อมูลตามช่วงเวลาแบบประหยัดพลังงาน, รีโมตคอนโทรลอินฟราเรด, อุปกรณ์ Smart Terminal และงานพัฒนาระบบสมองกลฝังตัว (Embedded Systems)

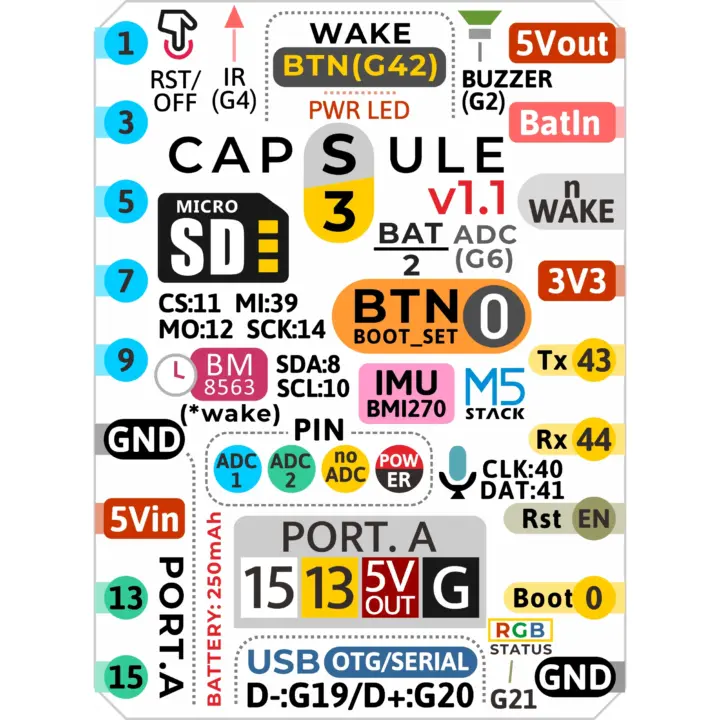

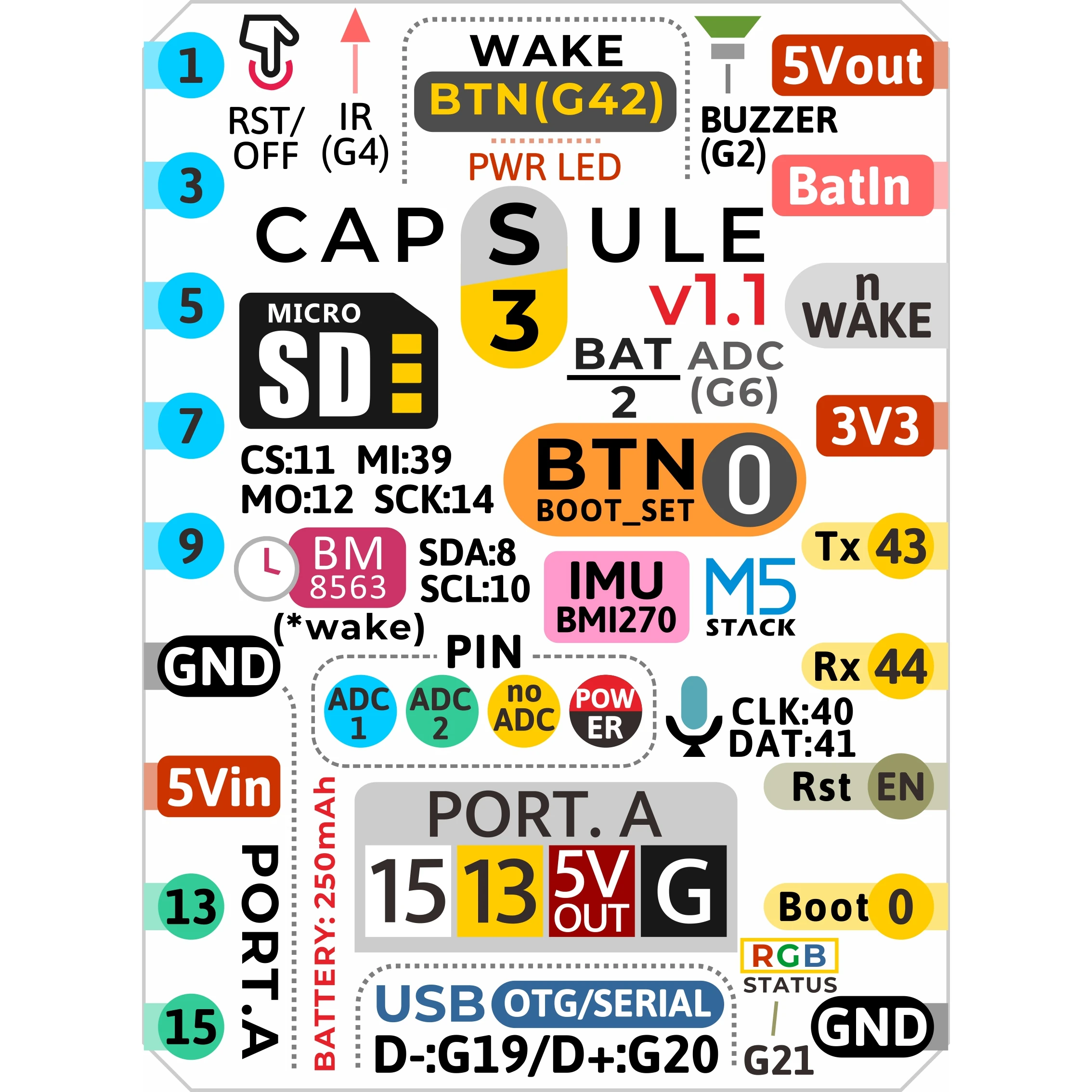

Capsule v1.1 pinout diagram — พินเอาท์ไดอะแกรม

M5Stack วางจำหน่าย Capsule v1.1 ในราคา $19.95 (~650฿) ผ่านร้านค้าออนไลน์ของบริษัท ส่วนรุ่นเดิม M5Stack Capture (M5Capsule) มีจำหน่ายบน AliExpress ในราคา $21.95 (~720฿) และคาดว่ารุ่น v1.1 ก็น่าจะวางจำหน่ายในเร็ว ๆ นี้เช่นกัน
