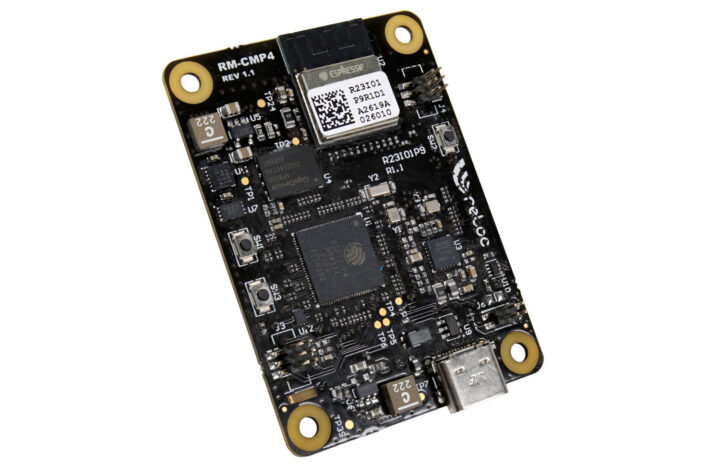

SCINTIX P4 : โมดูล (Compute Module) ที่ใช้ชิป ESP32-P4 ในฟอร์มแฟกเตอร์ Raspberry Pi CM4/CM5

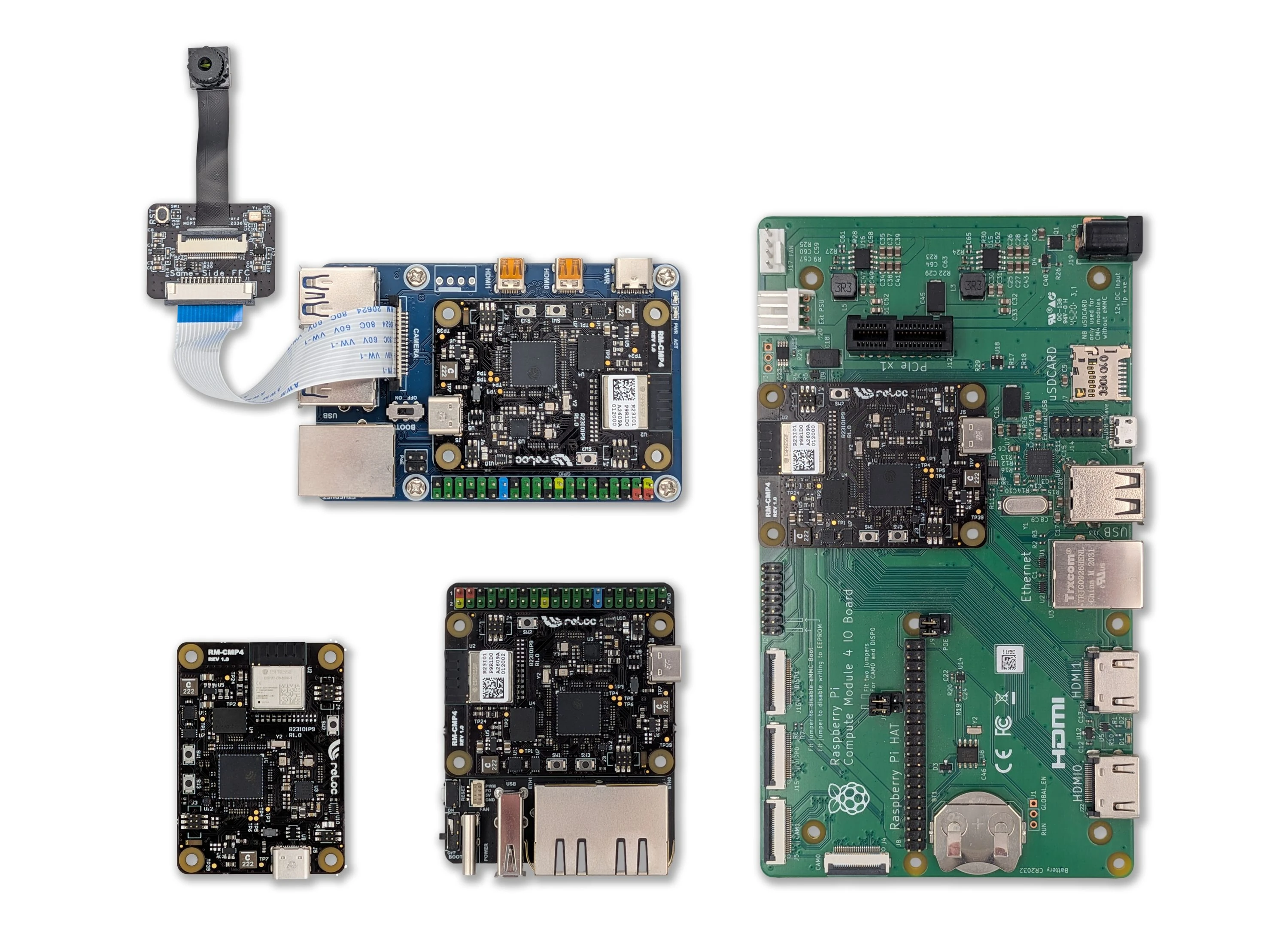

SCINTIX P4 เป็นโมดูล (Compute Module) ที่ใช้ชิป ESP32-P4 สถาปัตยกรรม RISC-V พร้อมโมดูล ESP32-C6 สำหรับการเชื่อมต่อไร้สาย โดยได้รับการออกแบบให้มีรูปแบบและขั้วต่อที่เข้ากันได้กับบางตัวของ carrier board  สำหรับ Raspberry Pi CM4/CM5

โมดูลนี้น่าจะเป็น Compute Module ที่ใช้ไมโครคอนโทรลเลอร์ (MCU) ตัวแรกที่มาในฟอร์มแฟกเตอร์เดียวกับ Raspberry Pi CM4/CM5 โดยบริษัท RELOC ระบุว่า SCINTIX P4 สามารถเข้าถึงจอแสดงผล, กล้อง, Ethernet, USB และอุปกรณ์ต่อพ่วงต่าง ๆ ที่ ESP32-P4 รองรับได้ผ่าน carrier board นอกจากนี้ยังสามารถโปรแกรมและใช้งานแบบสแตนด์อโลนผ่านพอร์ต USB Type-C ที่ติดตั้งมาในตัวได้อีกด้วย

สเปคของ SCINTIX P4 (RM-CMP4) :

• SoC – Espressif Systems ESP32-P4NRW32X
  •  CPU
    • Dual-core RISC-V @ 400 MHz รองรับชุดคำสั่ง AI Acceleration รองรับหน่วยประมวลผลทศนิยมแบบ Single-Precision (FPU)
    • Single-core RISC-V LP (low-power) MCU @ สูงสุด 40 MHz
  • GPU – 2D Pixel Processing Accelerator (PPA)
  • VPU – รองรับการเข้ารหัส/ถอดรหัส H.264 และ JPEG
  • หน่วยความจำ – 768 KB HP L2MEM, 32 KB LP SRAM, 8 KB TCM, 32MB PSRAM
  • ที่เก็บข้อมูล  – 128 KB HP ROM, 16 KB LP ROM
• ที่เก็บข้อมูล – SPI NOR flash 32MB
• เครือข่าย
  • Microchip KSZ8091RNACA Fast Ethernet transceiver
  • Wi-Fi 6 ย่าน 2.4 GHz, Bluetooth 5 และ 802.15.4 (Zigbee / Thread / Matter) ผ่านโมดูล ESP32-C6 เชื่อมต่อกับ ESP32-P4 ผ่าน SDIO และ UART
• USB – 1x พอร์ต USB Type-C สำหรับจ่ายไฟและโปรแกรม

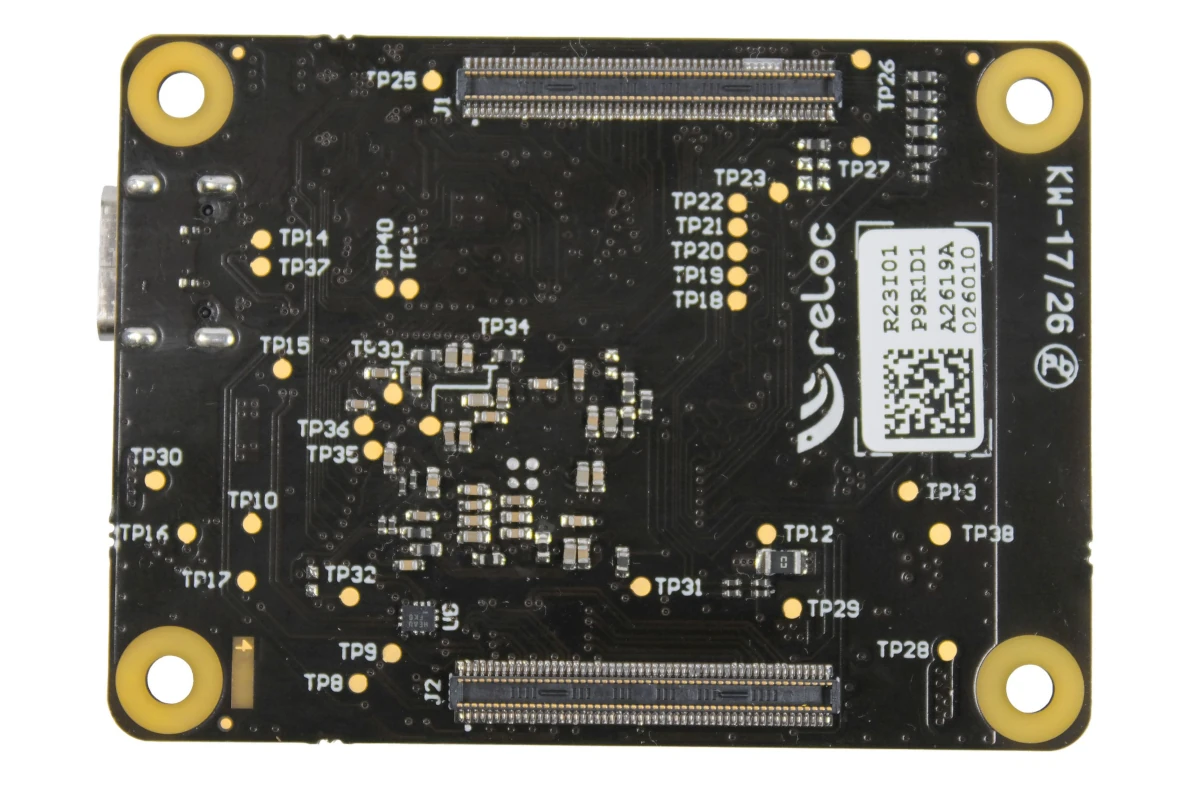

• 2x คอนเนกเตอร์ Hirose DF40C แบบ B2B 100 พิน รองรับ Carrier Board ของ Raspberry Pi CM4/CM5
  • จอแสดงผล – MIPI DSI แบบ 2 เลน
  • กล้อง – MIPI CSI แบบ 2 เลน
  • เครือข่าย – 10/100Mps Ethernet
  • USB – USB 2.0 OTG
  • I/Os – 40x GPIO
• พลังงาน –รับไฟ 5V DC ผ่าน USB-C หรือคอนเนกเตอร์ B2B
• ขนาด – 55.0 × 40.0 × 5.0 มม.; โดยมีความหนารวม 8 มม. เมื่อรวมคอนเนกเตอร์สำหรับโปรแกรมที่มีระยะพิทช์ 1.27 มม.
• น้ำหนัก – 8.2 กรัม
• ช่วงอุณหภูมิ – -20 ถึง 70°C

แม้แนวคิดนี้จะดูน่าสนใจ แต่ในทางปฏิบัติผู้ใช้จะไม่สามารถใช้งานอินเทอร์เฟซ HDMI และ PCIe ได้ ขณะที่ USB ถูกจำกัดความเร็วไว้ที่ USB 2.0 (480 Mbps) และ Ethernet รองรับเพียง 100 Mbps เท่านั้น แต่โมดูลยังคงรองรับอินเทอร์เฟซ MIPI CSI และ MIPI DSI สำหรับเชื่อมต่อกล้องและจอแสดงผล รวมถึงขา GPIO ต่าง ๆ ได้ตามปกติ ในบทความก่อนหน้าเราได้นำเสนอเกี่ยวกับ ESP32P4C5 Core Board ที่มาพร้อมคอนเนกเตอร์ MIPI จำนวน 2 ชุดซึ่งเข้ากันได้กับอุปกรณ์ของ Raspberry Pi เราได้พบว่า ESP32-P4 รองรับเฉพาะ Raspberry Pi Camera Module รุ่นดั้งเดิมที่ใช้เซ็นเซอร์ OV5647 เท่านั้น และยังไม่รองรับโมดูลกล้องรุ่นใหม่ที่ใช้เซ็นเซอร์ตระกูล Sony IMX ส่วนการรองรับจอแสดงผลทางการของ Raspberry Pi นั้นมีสถานการณ์ที่ดีกว่า แต่ยังจำเป็นต้องใช้ไลบรารีภายนอกที่ไม่ได้รวมอยู่ในโครงการหลัก (out-of-tree library) อย่างน้อยในปัจจุบันนี้

ในด้านซอฟต์แวร์ ตัวโมดูลไม่สามารถรัน Raspberry Pi OS ได้อย่างแน่นอน โดย RELOC ระบุว่ารองรับ Espressif ESP-IDF SDK และตัวอย่างโปรเจกต์ต่าง ๆ อย่างเต็มรูปแบบ รวมถึงรองรับ Arduino และ PlatformIO ได้ทันทีตั้งแต่เริ่มต้นใช้งาน สำหรับโครงการระดมทุนที่กำลังจะเปิดตัวนี้ ยังไม่มีการเผยแพร่เอกสารหรือซอฟต์แวร์อย่างเป็นทางการออกมา แต่ RELOC ให้คำมั่นว่าจะเปิดเผย Schematic, Bill of Materials (BoM), ผัง Pinout, โมเดล 3D เชิงกล, ตัวอย่างเฟิร์มแวร์ที่ครอบคลุมฟังก์ชันหลักของบอร์ด เช่น Wi-Fi, BLE, Ethernet, จอแสดงผล และกล้อง ตลอดจนโปรเจกต์สาธิตที่แสดงศักยภาพของบอร์ดอย่างครบถ้วน รวมถึงไลบรารีชิ้นส่วนสำหรับโปรแกรมออกแบบวงจรอย่าง KiCad และเครื่องมือ CAD อื่น ๆ อย่างไรก็ตาม ในขณะนี้ยังไม่มีวิดีโอสาธิตการทำงานของระบบเผยแพร่ออกมา

RELOC ได้เปิดหน้าผลิตภัณฑ์บน Crowd Supply เพื่อเตรียมการสำหรับการเปิดตัวในอนาคต แต่ขณะเดียวหน้าผลิตภัณฑ์บนเว็บไซต์ของ RELOC ระบุว่า SCINTIX P4 พร้อมจำหน่ายแล้ว และผู้ที่สนใจสามารถติดต่อบริษัทโดยตรงเพื่อสอบถามราคาได้

แปลจากบทความ : SCINTIX P4 ESP32-P4 Compute Module works with (some) Raspberry Pi CM4/CM5 carrier boards (Crowdfunding)
