XIAO nRF54LM20A (Sense) พลังงานต่ำ รองรับ Bluetooth 6.0, Matter, Thread, Zigbee และ 2.4 GHz proprietary

Seeed Studio XIAO nRF54LM20A และ XIAO nRF54LM20A Sense เป็นบอร์ด IoT ขนาดจิ๋วแบบ USB-C ที่ใช้ชิปไร้สาย nRF54LM20A ของ Nordic Semiconductor รองรับ Bluetooth 6.0, Matter, Thread, Zigbee, NFC, Amazon Sidewalk และการสื่อสารแบบ 2.4 GHz proprietary

ทั้งสองรุ่นมาพร้อมหน่วยความจำในตัว Flash 2 MB และ RAM 512 KB รวมถึง Flash 8 MB, ชิปจัดการพลังงาน nPM1300 (PMIC), ขา GPIO สูงสุด 28 ขา และไฟ RGB LED ส่วนรุ่น Sense จะเพิ่มไมโครโฟนดิจิทัลและ IMU แบบ 6 แกน พร้อมระบบปลุกด้วยการตรวจจับการเคลื่อนไหว เพื่อรองรับงานพลังงานต่ำเป็นพิเศษ (ultra-low power)

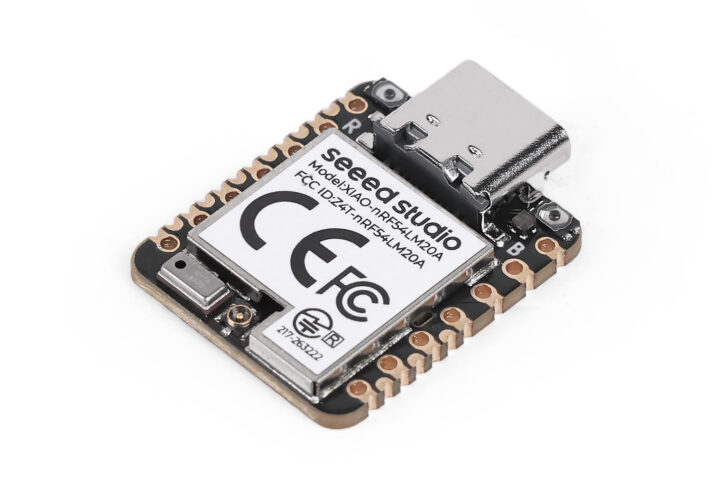

XIAO NRF54LM20A Sense board — บอร์ด XIAO nRF54LM20A Sense

สเปคของ XIAO nRF54LM20A (Sense) :

Wireless SoC – Nordic Semiconductor nRF54LM20A
- CPU
  - Arm Cortex-M33 สำหรับงานหลัก ความเร็วสูงสุด 128 MHz
  - RISC-V coprocessor ความเร็ว 128 MHz
- หน่วยความจำ – RAM 512 KB
- ที่เก็บข้อมูล – หน่วยความจำไม่ลบเลือน (NVM) 2 MB
- Wireless
  - Bluetooth LE 6.0 รองรับอัตราข้อมูล 125 kbit/s, 500 kbit/s, 1 Mbit/s และ 2 Mbit/s
  - Bluetooth Channel Sounding, Bluetooth LE long range (coded PHY), Bluetooth Mesh
  - IEEE 802.15.4 รองรับ Thread, Zigbee และ Matter
  - โปรโตคอล 2.4 GHz แบบ proprietary ของ Nordic และ NFC
  - Amazon Sidewalk
  - กำลังส่งสูงสุด +10 dBm (EIRP)
ที่เก็บข้อมูล – Flash 8MB
USB – พอร์ต USB Type-C สำหรับจ่ายไฟและโปรแกรม
เซนเซอร์ (เฉพาะรุ่น Sense)
- IMU 6 แกน (ใช้ I2C 1 ช่อง)
- ไมโครโฟน PDM (ใช้ GPIO 2 ขา)
การขยายขา I/O
- 2x 13-pin headers (รูทะลุ + castellated) รองรับ สูงสุด20x GPIO (PWM), 5x ADC,สูงสุด 2x I2C, UART, SPI, 5V, 3.3V และ GND
- 8x pads พร้อมสูงสุด 8x GPIO
- 2x NFC pads
การดีบัก – Pads สำหรับ SWD ของ nRF54LM20A และ SAMD11
อื่น ๆ
- ปุ่ม Reset และ Boot
- ไฟ LED แสดงการชาร์จ และ RGB LED สำหรับผู้ใช้
- คอนเนกเตอร์สายอากาศภายนอกแบบ IPEX
- 2x pads สำหรับ SHPHOLD (โหมด ship/hibernate ใช้พลังงานต่ำมากระหว่างการจัดเก็บหรือการขนส่งจนกว่าจะมีการกดปุ่มหรือจ่ายไฟจากภายนอกเข้ามาเพื่อปลุกการทำงานของอุปกรณ์)
ระบบพลังงาน
- รับไฟ 5V ผ่านพอร์ต USB Type-C
- 2x pads รองรับแบตเตอรี่ LiPo 3.7V ผ่านชิปจัดการพลังงาน nPM1300 PMIC
- การใช้พลังงาน (Sense, 3.7V)
  - Light sleep: ~9.96µA
  - Deep sleep (System OFF): ~4.76µA
  - Deep sleep (System OFF, GRTC wake-up): ~4.92µA
  - Ship mode: 0.33µA
ขนาด – 21 × 17.5 มม.
ช่วงอุณหภูมิใช้งาน – -20°C ถึง 70°C

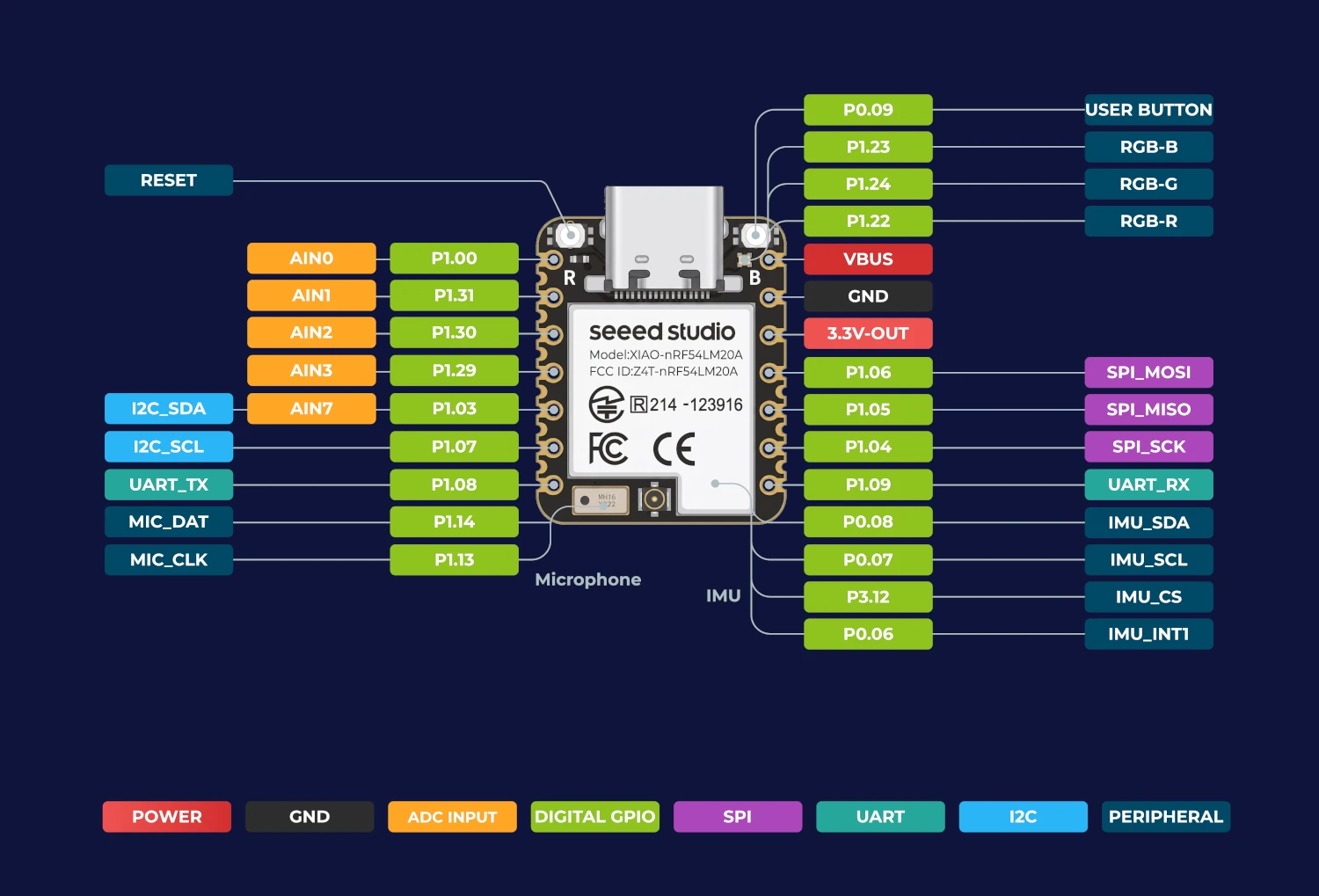

XIAO NRF54LM20A pinout diagram — ไดอะแกรมพินเอ้าท์ (บน)

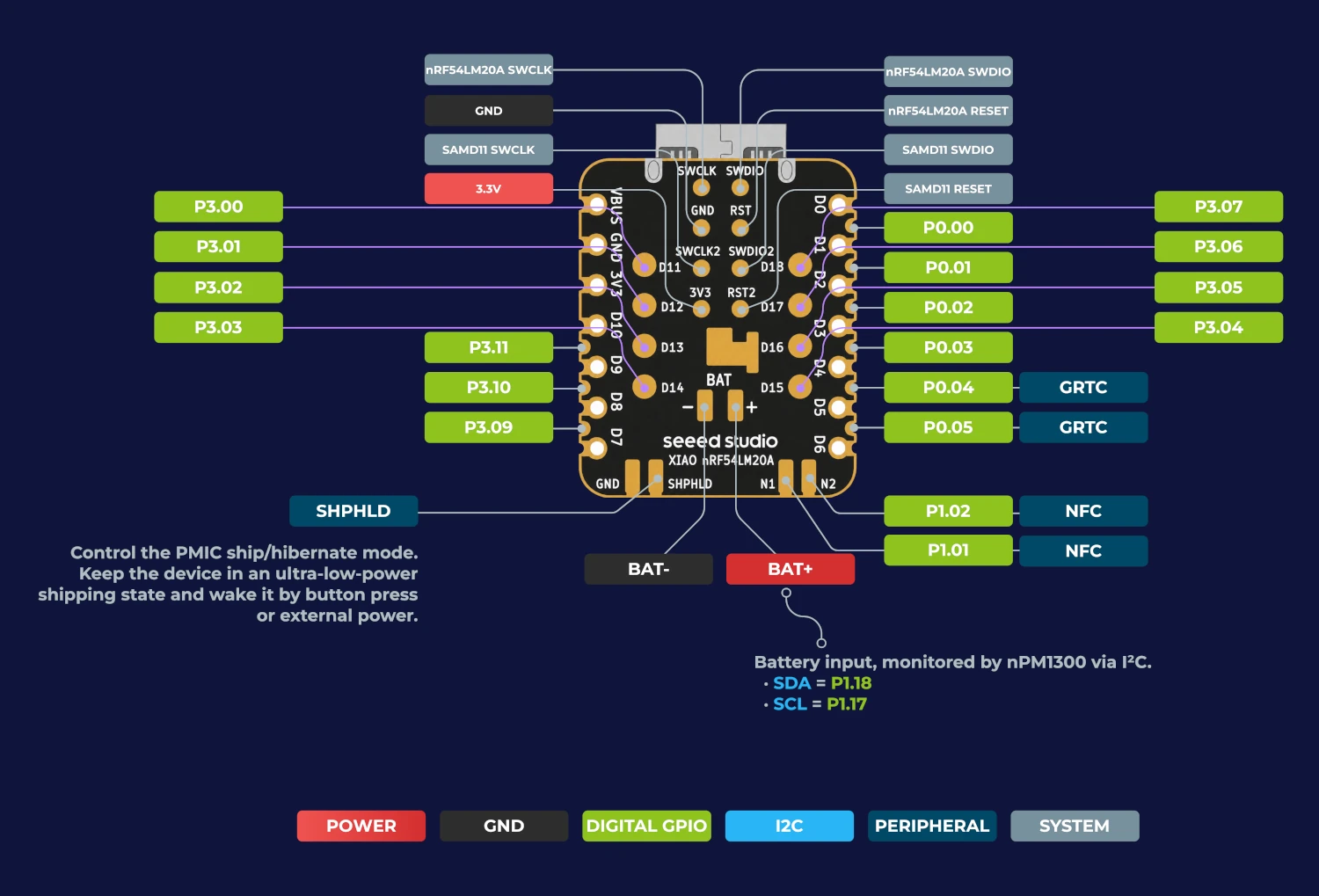

Seeed Studio XIAO NRF54LM20A bottom side — ไดอะแกรมพินเอ้าท์ (ล่าง)

เมื่อเทียบกับบอร์ด XIAO nRF54L15 รุ่นก่อนหน้า Seeed Studio XIAO nRF54LM20A จะมีการนำขา I/O ออกมาใช้งานได้มากขึ้น โดยใช้ขาแบบ alternative through holes และ castellated holes ซึ่งช่วยเพิ่มความหนาแน่นของพินได้มากขึ้น แต่ยังคงขนาดฟอร์มแฟกเตอร์แบบ XIAO เท่าเดิม นอกจากนี้ยังเพิ่มการรองรับ NFC เข้ามาด้วย ในขณะที่ยังคงความสามารถด้าน Bluetooth LE 6.0 และการเชื่อมต่อ Matter/Thread เหมาะสำหรับงาน IoT พลังงานต่ำ, อุปกรณ์สวมใส่, อุปกรณ์ Matter/Thread และงาน edge computing

ทาง Seeed Studio ยังรองรับการพัฒนาโดยใช้ Nordic nRF Connect SDK และ PlatformIO ซึ่งทำงานบน Zephyr RTOS และมีการจัดทำบทเรียนสำหรับใช้งาน MicroPython เพิ่มเติม แต่ได้ระบุชัดว่า ไม่รองรับ Arduino IDE ผู้ใช้งานสามารถดูคู่มือเริ่มต้นและวิธีใช้งานฟีเจอร์ต่าง ๆ เช่น ไมโครโฟน, IMU และโหมดพลังงานต่ำได้จากเอกสารบน Wiki ของบอร์ด

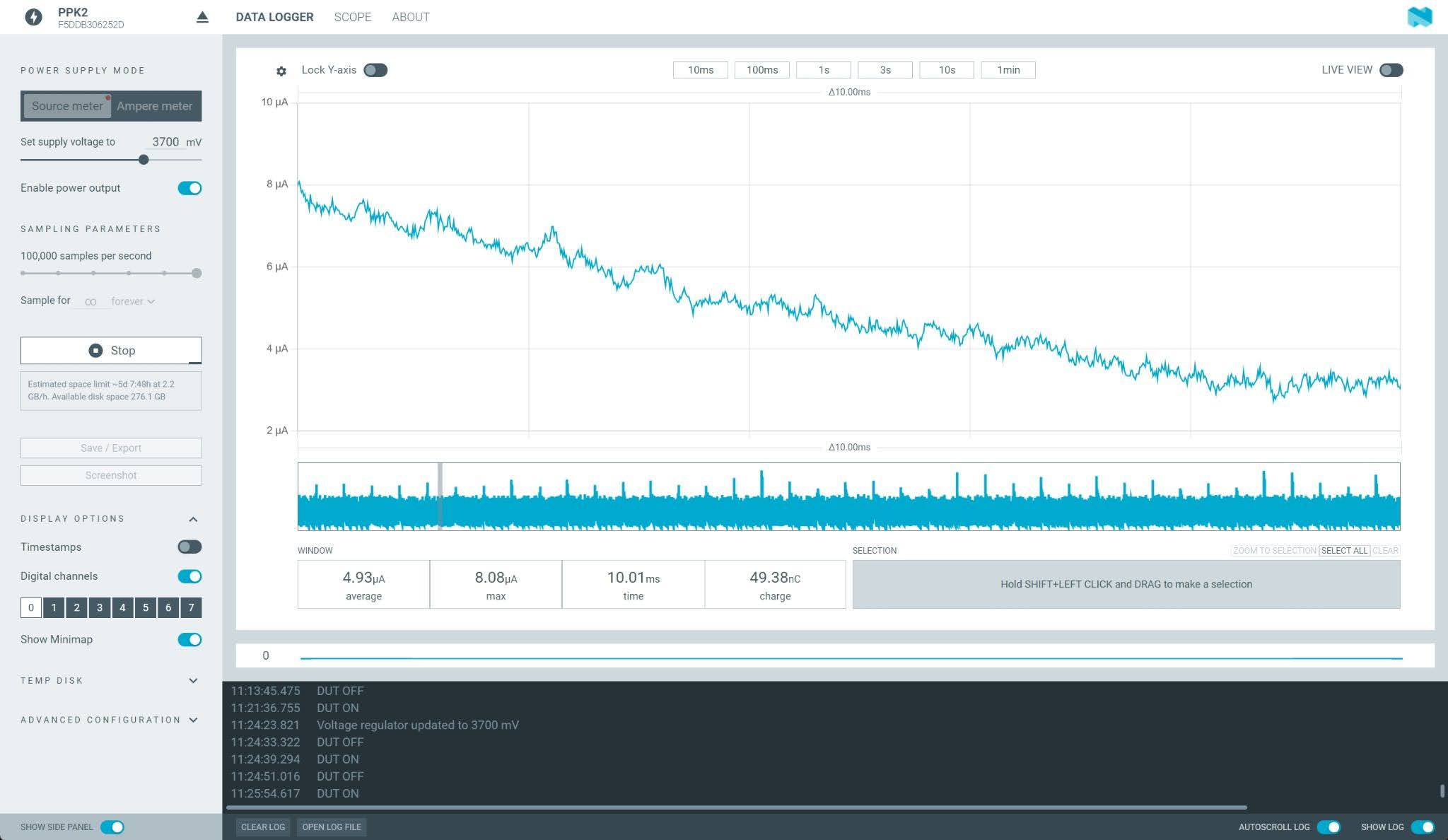

power consumption system off mode — การใช้พลังงานของ XIAO nRF54LM20A ในโหมด System OFF อยู่ที่ประมาณ 4.93 µA เมื่อจ่ายไฟด้วยแบตเตอรี่ Li-ion 3.7V

Seeed Studio XIAO nRF54LM20A และ XIAO nRF54LM20A Sense เปิดให้สั่งจองล่วงหน้าได้ในราคาประมาณ ~$10 (~330฿) และ $16 (~530฿) ผ่าน AliExpress หรือร้านค้า Seeed Studio โดยมีกำหนดเริ่มจัดส่งตั้งแต่วันที่ 15 กรกฎาคม 2026 เป็นต้นไป และในอนาคตคาดว่าจะมีวางจำหน่ายผ่านร้าน Amazon ของบริษัทด้วย นอกจากนี้ยังมีแผนเปิดตัวรุ่น XIAO nRF54LM20B ซึ่งจะเพิ่ม Axon NPU สำหรับงาน tinyML โดยคาดว่าจะเปิดตัวในช่วงปลายไตรมาสที่ 3 ของปี 2026

แปลจากบทความ : XIAO nRF54LM20A (Sense) board enables ultra-low-power Bluetooth 6.0, Matter, Thread, Zigbee, or 2.4 GHz proprietary applications
