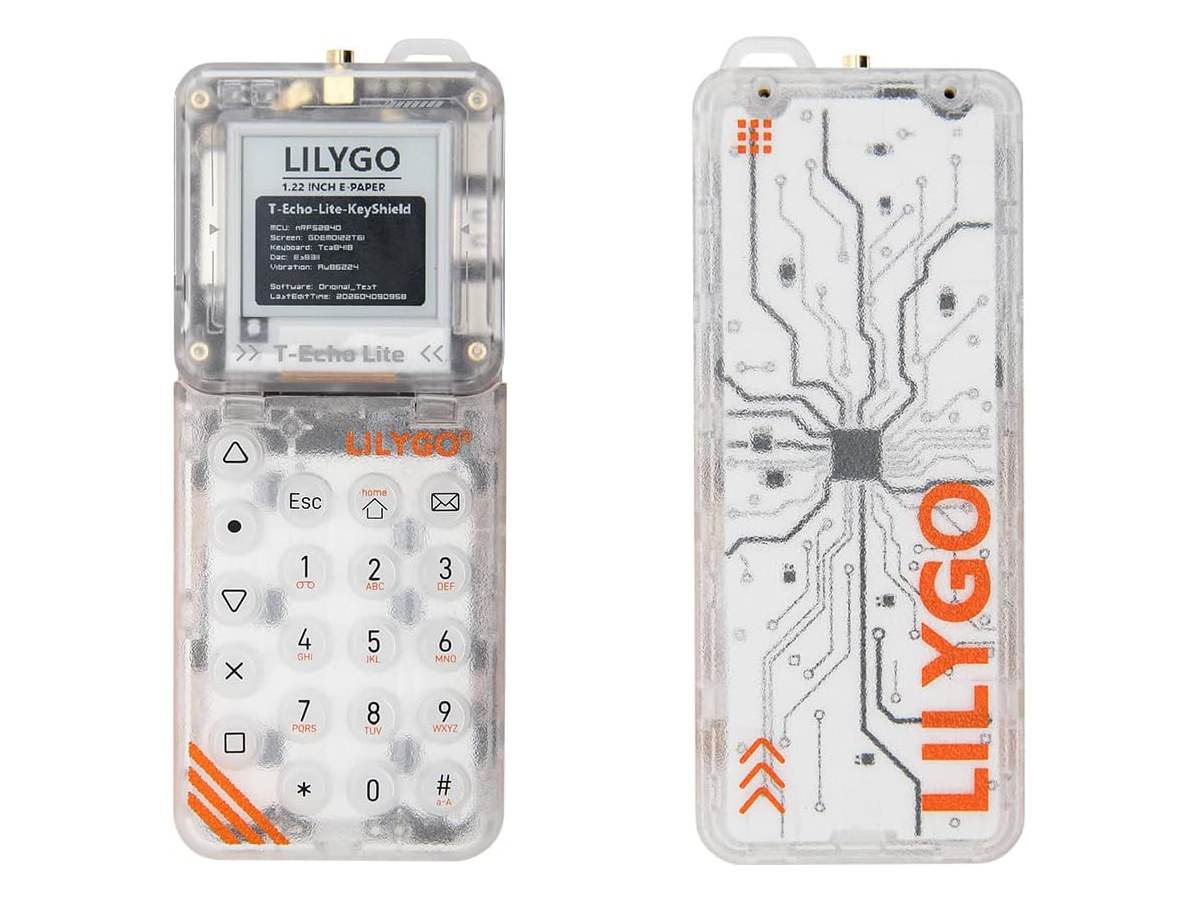

LILYGO T-Echo Lite Kit : บอร์ดพัฒนา ePaper LoRa + GPS ที่ใช้ nRF52840 พร้อมคีย์บอร์ด

LILYGO T-Echo Lite Kit เป็นชุดพัฒนา LoRa + GPS ที่ใช้ Nordic nRF52840 พร้อมคีย์บอร์ดในตัว ช่วยให้สามารถสื่อสารนอกโครงข่ายมือถือ (off-grid) ได้โดยตรงโดยไม่ต้องใช้สมาร์ทโฟน

ชุดนี้ไม่ใช่ผลิตภัณฑ์ใหม่ทั้งหมด เนื่องจากพัฒนาต่อยอดจากบอร์ด T-Echo Lite ที่เปิดตัวเมื่อปีที่แล้ว โดยเพิ่ม Keyboard Shield ที่มีปุ่มตัวอักษรและตัวเลขพร้อมไฟ Backlight, รองรับเสียงผ่านช่องเสียบหูฟัง 3.5 มม. และลำโพงในตัว รวมถึงมอเตอร์สั่น

สเปคของ LILYGO T-Echo Lite Kit:

โมดูลหลัก T-Echo Lite Core
- SoC – Nordic Semiconductor nRF52840
  - CPU – Arm Cortex-M4F แบบ 32-bit ความเร็ว 64 MHz
  - หน่วยความจำ – Flash 1MB, RAM 256KB
  - การเชื่อมต่อไร้สาย: Bluetooth 5, Thread, ANT, Bluetooth Mesh, 802.15.4 (Zigbee), 2.4GHz แบบ Proprietary
- โมดูล LoRa – Semtech SX1262 รองรับย่านความถี่ 433MHz, 868MHz, 915MHz และ 923MHz สำหรับการใช้งานทั่วโลก
- วงจรจัดการพลังงาน
จอแสดงผล – ePaper ขนาด 1.22 นิ้ว แบบ SPI ความละเอียด 192 × 176 พิกเซล รุ่น GDEM0122T61
ระบบเสียง
- ช่องแจ็คเสียง 3.5 มม.
- ลำโพงในตัว
- ชิป Audio Codec ES8311
GNSS – รองรับโมดูล L76K แบบออปชัน รองรับ GPS, GLONASS, BeiDou และ QZSS
USB – พอร์ต USB Type-C สำหรับจ่ายไฟและอัปโหลดโปรแกรม
คีย์บอร์ดและอินพุต
- คีย์บอร์ดตัวเลข-ตัวอักษรแบบโทรศัพท์มือถือ 5×4 ใช้ไดรเวอร์ TCA8418 ผ่าน I2C และไฟ Backlight ใช้ AW21009 ผ่าน I2C
- ปุ่ม Reset และปุ่ม User
การขยาย
- GPIO Header ตัวเมีย 10-pin จำนวน 2 ชุด (ซึ่งใช้เชื่อมต่อกับ Keyboard Shield)
- คอนเนกเตอร์ Qwiic I2C (หมายเหตุ: ไม่สามารถใช้งานได้เมื่อเชื่อมต่อ Keyboard Shield)
- คอนเนกเตอร์ UART
เซนเซอร์ – เซนเซอร์: IMU 9 แกน ICM20948 แบบออปชัน
แหล่งจ่ายไฟ
- 5V ผ่านพอร์ต USB-C
- คอนเนกเตอร์แผงโซลาร์เซลล์ รองรับอินพุต 4.5 – 6V
- คอนเนกเตอร์แบตเตอรี่ Li-ion 3.7V
- การใช้พลังงานในโหมด deep sleep – ต่ำสุดเพียง 2μA ถึง 10μA
ขนาด – 102 x 41 x 22 มม.
น้ำหนัก – ยังไม่ระบุ (TBD)

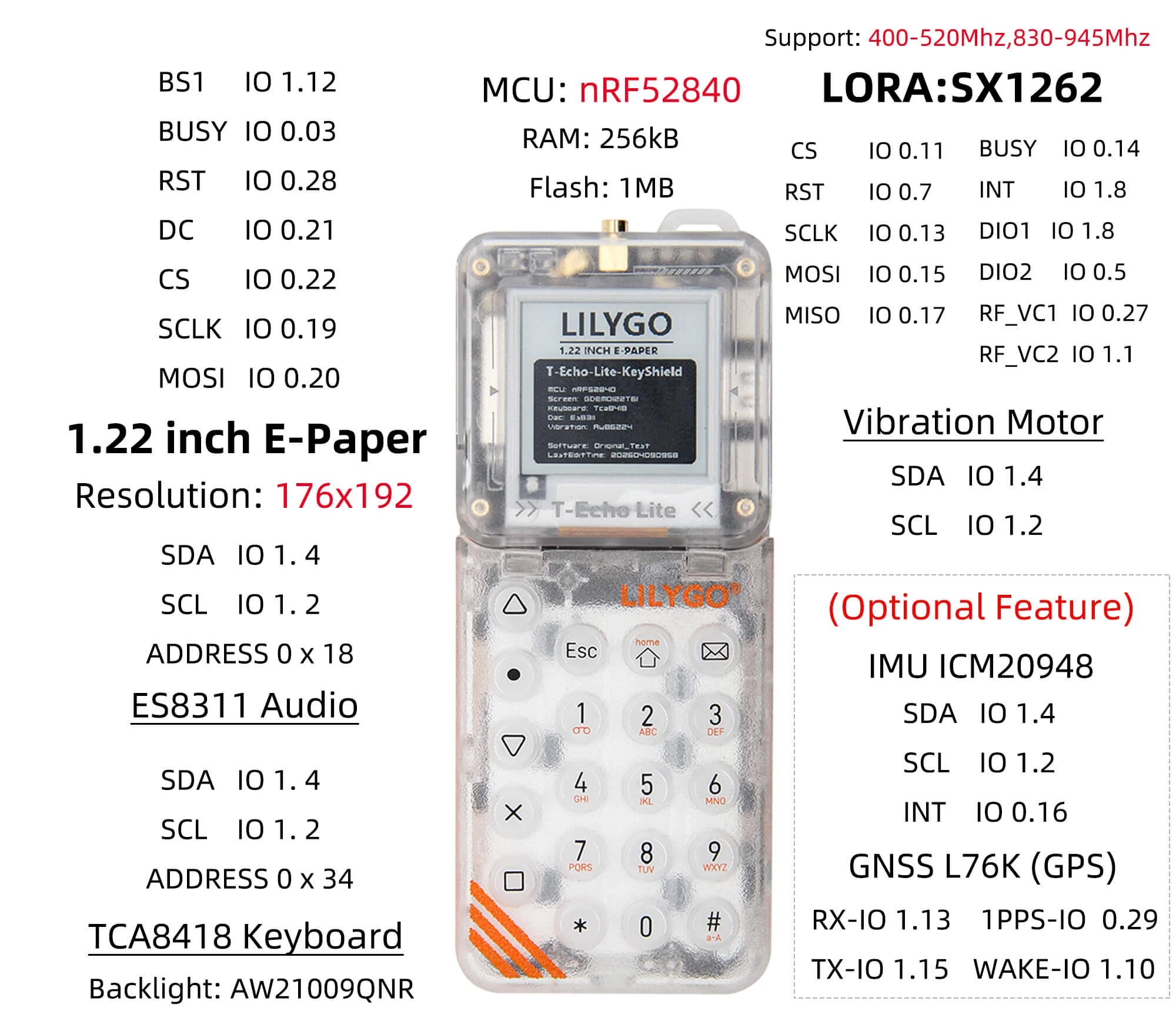

แผนผังขาสัญญาณ (Pinout) ของ T-Echo Lite Kit — พินเอาท์ไดอะแกรม

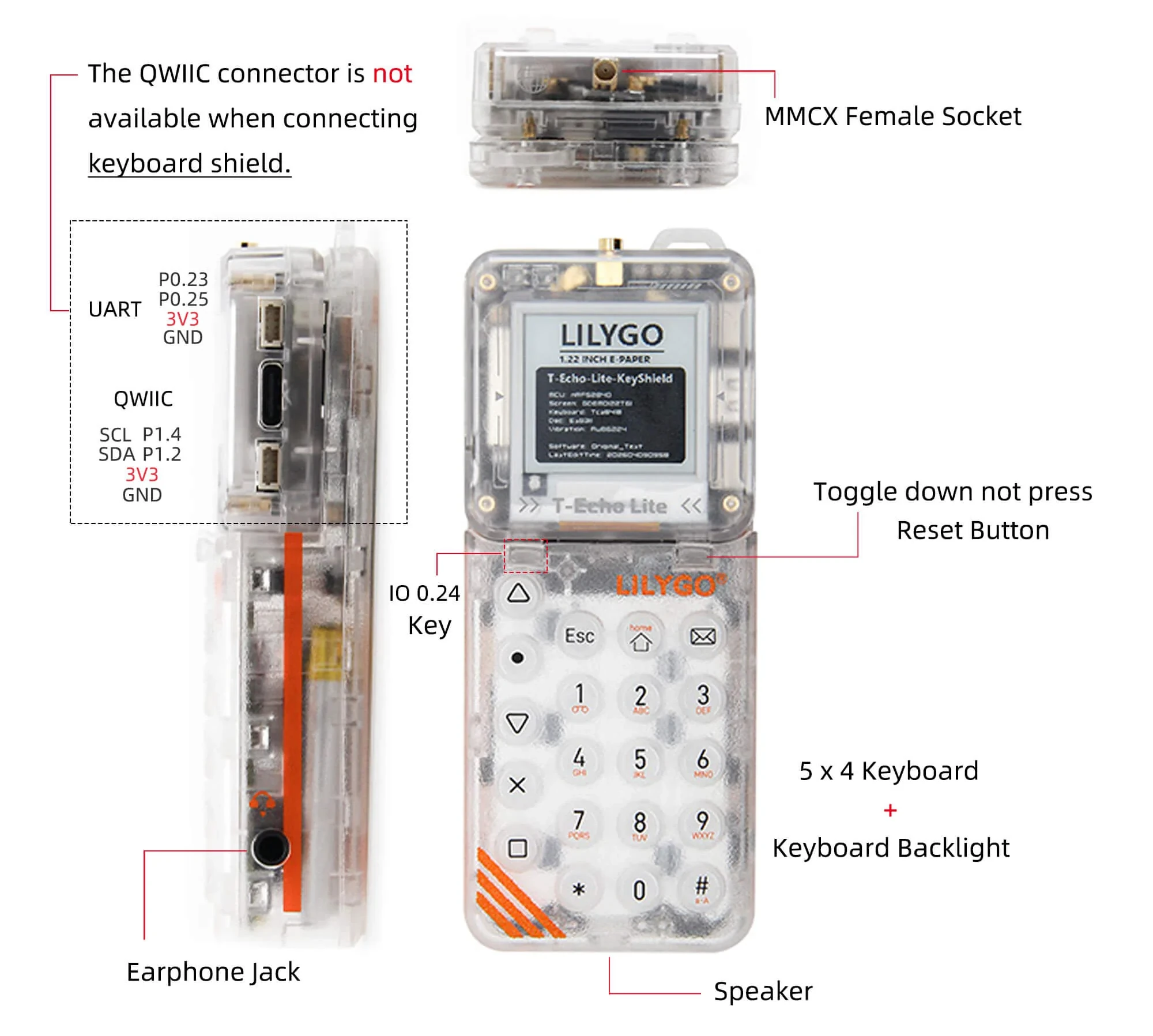

แผนผังการทำงานของคีย์บอร์ด nRF52840 LoRa GPS — แผนภาพการทำงาน

เฟิร์มแวร์พัฒนาต่อยอดจากซอร์สโค้ดของ T-Echo Lite ที่เผยแพร่บน GitHub โดยเฉพาะอย่างยิ่ง LILYGO มีตัวอย่างโค้ดสำหรับ Arduino ครอบคลุม BLE, LoRa, จอ e-paper, GPS และฟีเจอร์ส่วนใหญ่ของชุดพัฒนา T-Echo Lite รวมถึงสเก็ตช์ทดสอบจากโรงงาน และตัวอย่างเพิ่มเติมสำหรับชิลด์คีย์บอร์ดที่รองรับการกดปุ่ม ไฟแบ็คไลท์ ฟีเจอร์เสียง และมอเตอร์สั่น

ผู้ใช้ส่วนใหญ่น่าจะเลือกติดตั้งเฟิร์มแวร์จากบุคคลที่สาม เช่น Meshtastic หรือ MeshCore แต่ยังไม่แน่ชัดว่ารองรับฟีเจอร์ของ Keyboard Shield หรือไม่ ส่วนการพิมพ์ข้อความด้วยคีย์บอร์ดแบบตัวเลข-ตัวอักษร สามารถใช้วิธี Multi-tap หรือ T9 ที่มาพร้อมระบบคาดเดาคำได้

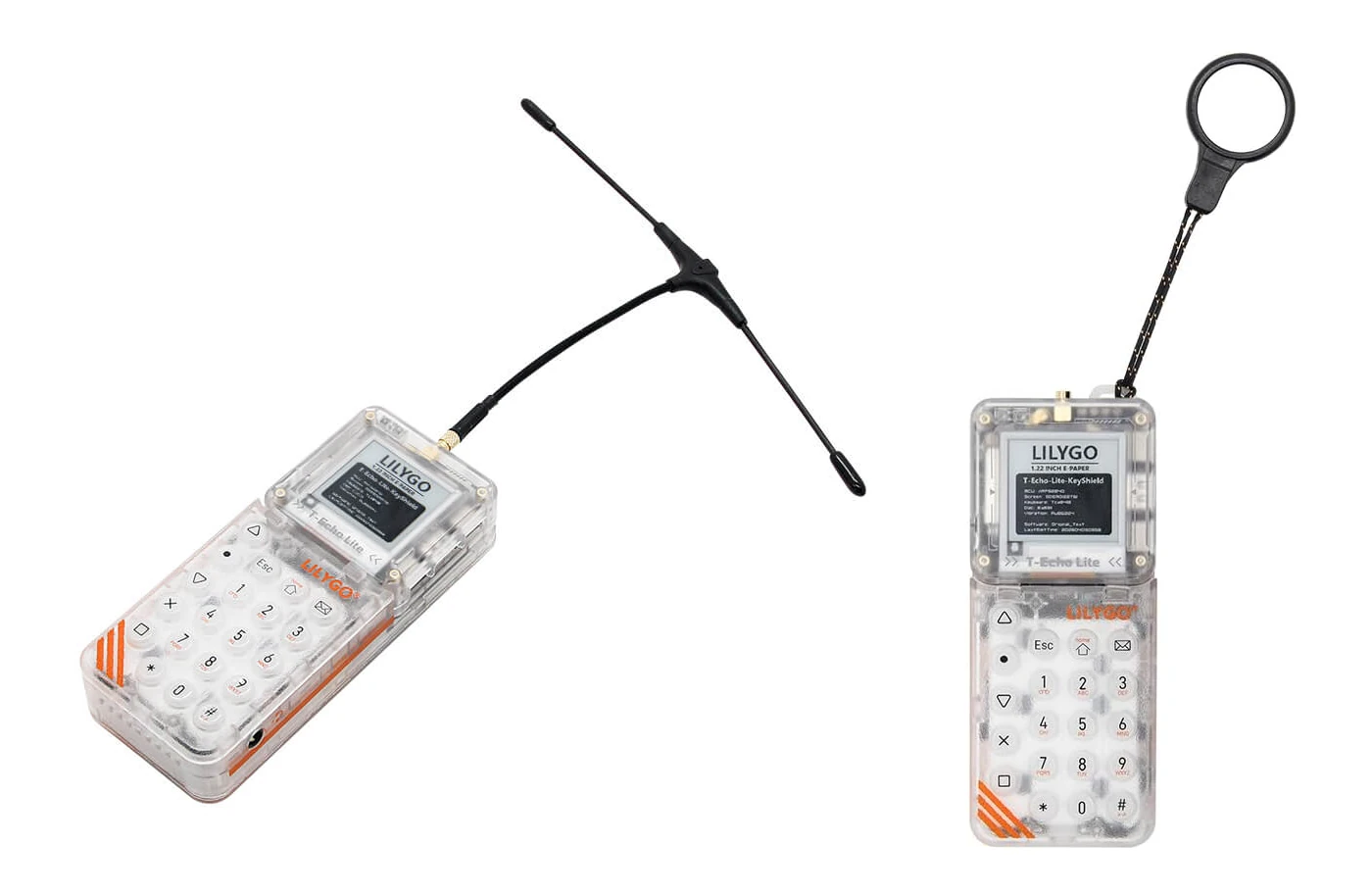

T-Echo Lite Kit พร้อมเสาอากาศ LoRa (ซ้าย) และสายคล้องคอ (ขวา) — T-Echo Lite Kit พร้อมสายอากาศ LoRa (ซ้าย) และสายคล้องคอ (ขวา)

LILYGO จำหน่าย T-Echo Lite Kit พร้อมสายอากาศ LoRa และสายคล้องคอ ในราคา $80.98 (~2,700฿) บน AliExpress, $70 (~2,300฿) บน Amazon และ $65.34 (~2,200฿) บนเว็บสโตร์ของ LILYGO สำหรับผู้ที่มี T-Echo Lite อยู่แล้ว สามารถซื้อ Keyboard Shield แยก ได้ในราคา $38.98 (~1,300฿) บน AliExpress หรือ $28.01 (~930฿) บนร้านค้าของ LILYGO

แปลจากบทความ : LILYGO T-Echo Lite Kit adds a keyboard shield to the nrRF52840-based ePaper LoRa and GPS development board
