Waveshare PiRack-M6F : ชุด Rack 6 โหนดสำหรับ Raspberry Pi 4/5 นำพอร์ตทั้งหมดมาไว้ด้านหน้า

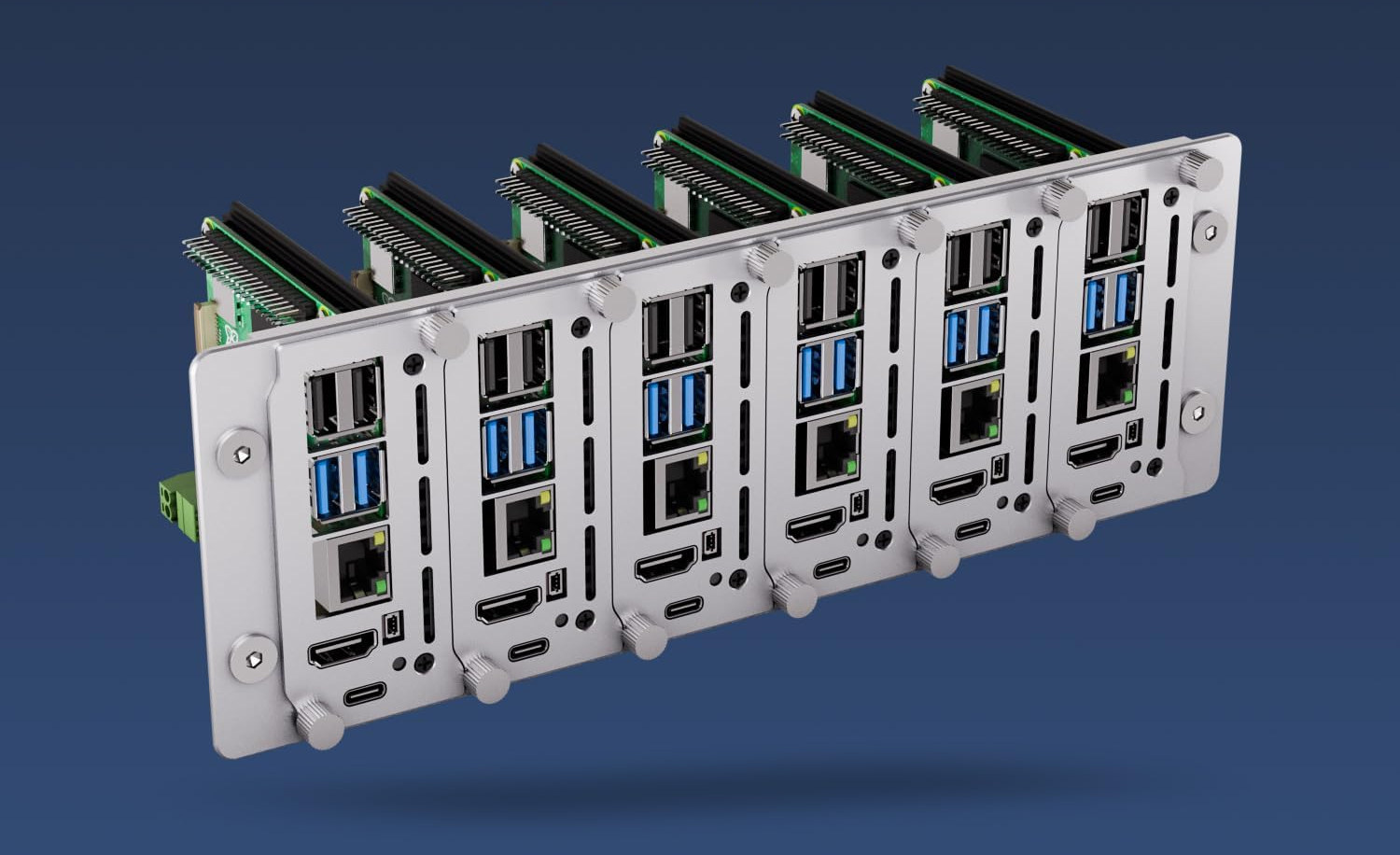

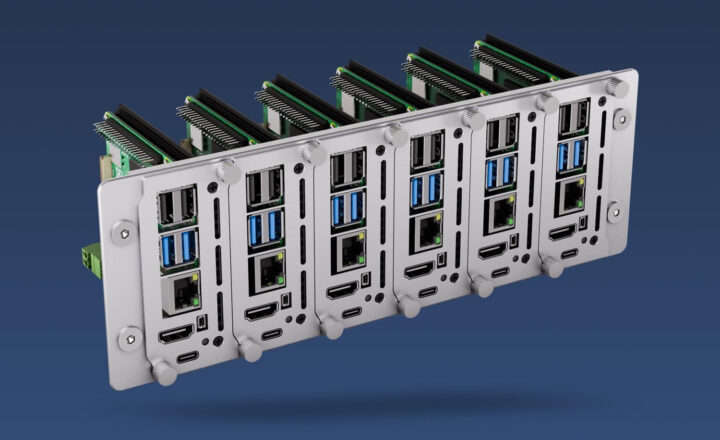

Waveshare PiRack-M6F เป็นชุดเซิร์ฟเวอร์คลัสเตอร์แบบหลายโหนดสำหรับ Raspberry Pi 4/5 ออกแบบมาสำหรับตู้แร็กขนาด 10 นิ้ว ความสูง 2U และรองรับ Raspberry Pi Model B ได้สูงสุด 6 บอร์ด โดยนำพอร์ตต่าง ๆ ของ Raspberry Pi มาไว้ที่แผงด้านหน้า

ก่อนหน้านี้เราเคยนำเสนออุปกรณ์ติดตั้ง Raspberry Pi บนแร็ก เช่น Rack Panel ขนาด 10 และ 19 นิ้ว และ Rack Mount 19 นิ้วแบบ 2U และ 3U ของ MyElectronics แต่ผลิตภัณฑ์เหล่านั้นเน้นโครงสร้างสำหรับติดตั้งเป็นหลัก ส่วน PiRack-M6F เพิ่มบอร์ดเสริมเพื่อย้ายพอร์ตทั้งหมดของ Raspberry Pi มาไว้ด้านหน้า พร้อมเพิ่มคอนเน็กเตอร์สำหรับดีบัก (เฉพาะ Pi 5) และขั้วต่อสกรูด้านหลังสำหรับจ่ายไฟ 5V นอกจากนี้ยังรองรับ HAT และบอร์ดเสริมต่าง ๆ เช่น การเพิ่มความสามารถด้าน PoE

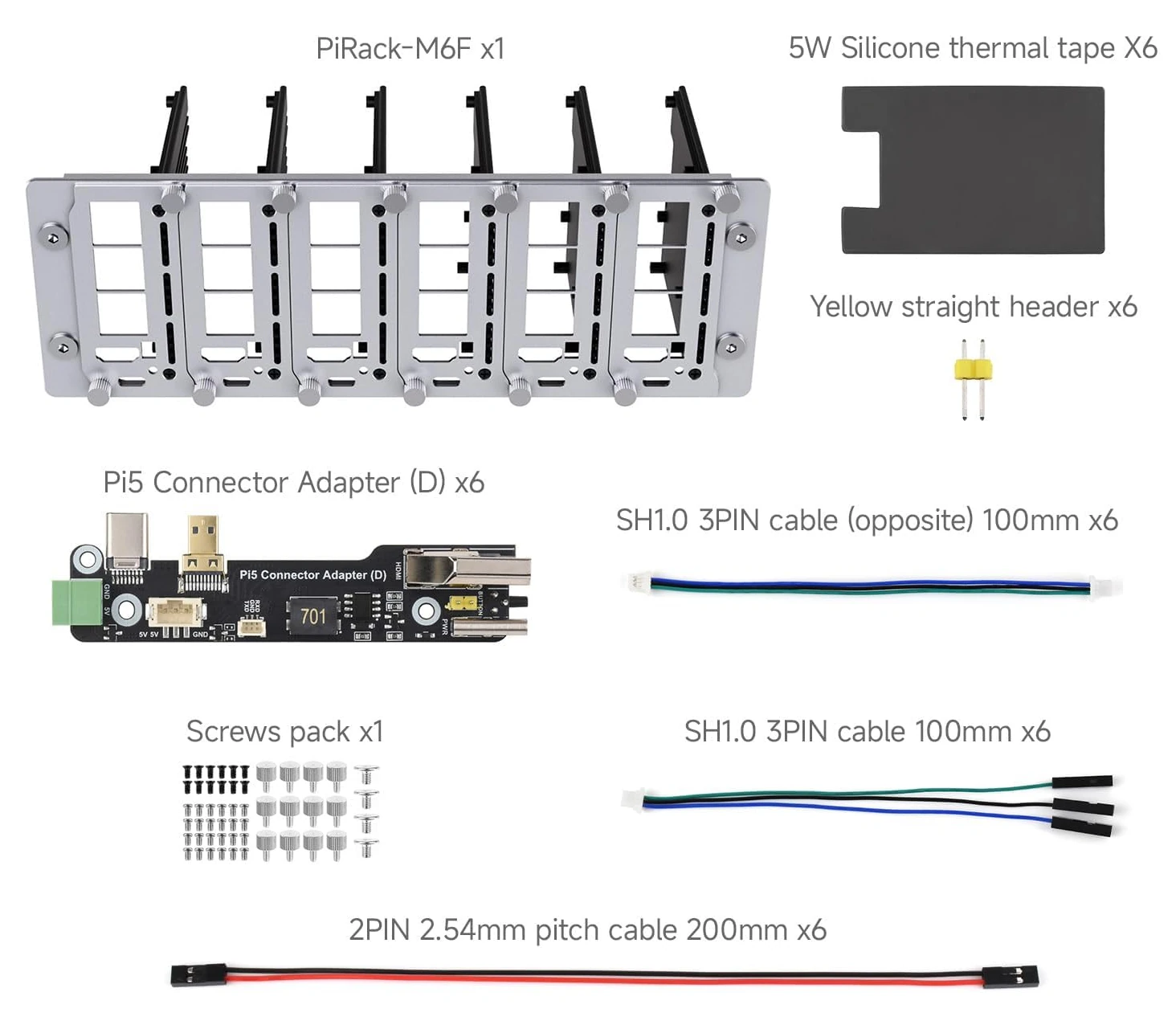

อุปกรณ์และจุดเด่นของชุด Waveshare PiRack-M6F:

โครงแร็กอะลูมิเนียมอัลลอย PiRack-M6F รองรับพื้นที่ติดตั้งความสูง 2U
- ออกแบบมาสำหรับ Raspberry Pi 4/5 จำนวน 6 บอร์ด
- ขนาดโดยรวมอยู่ภายในพื้นที่ 254 × 88 × 85 มม..

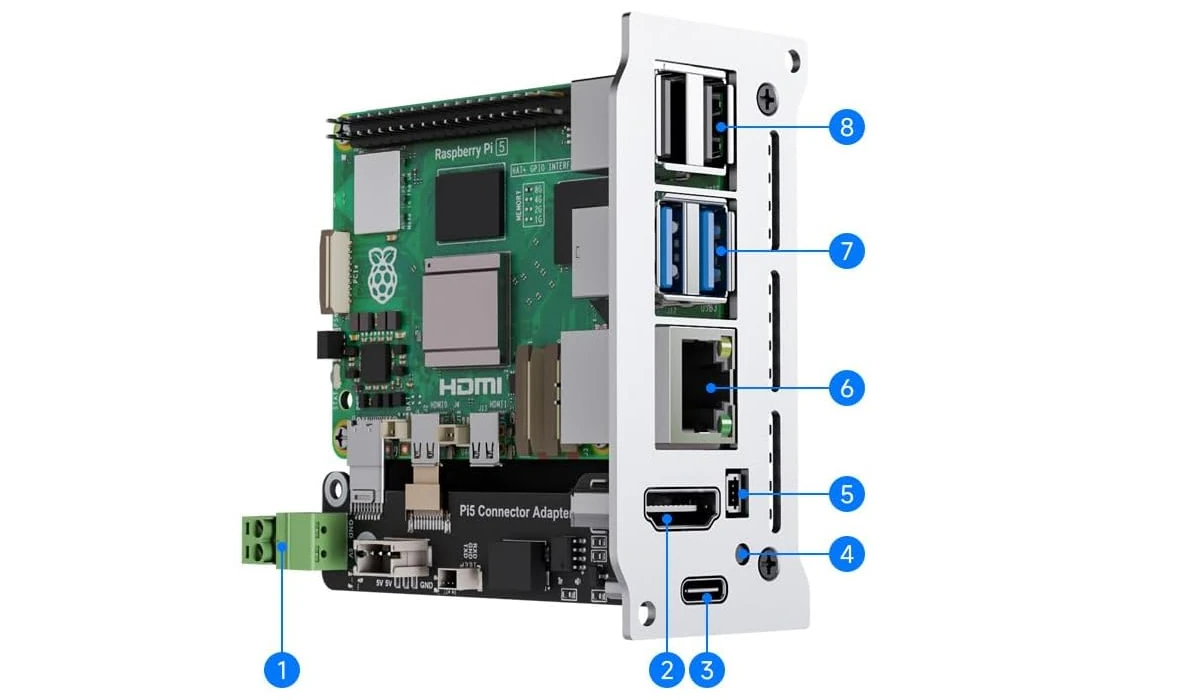

บอร์ด Pi 5 Connector Adapter (D) จำนวน 6 บอร์ด โดยแต่ละบอร์ดมี:
- การเชื่อมต่อกับบอร์ดหลัก: Mini HDMI และ USB-C สำหรับ Raspberry Pi 4/5
- เอาต์พุตวิดีโอ: พอร์ต HDMI ขนาดมาตรฐาน
- USB: USB Type-C จำนวน 1 พอร์ต รองรับการจ่ายไฟและรับส่งข้อมูล
- Debugging: พอร์ต Debug UART (5) สำหรับ Raspberry Pi 5 เท่านั้น
- อื่น ๆ: ปุ่มเปิด/ปิด (4) สำหรับ Raspberry Pi 5 เท่านั้น โดยกดค้างเพื่อบังคับปิดเครื่อง และกดสั้นเพื่อสั่งปิดหรือเปิดเครื่องแบบซอฟต์แวร์
- ไฟเลี้ยง: 5V DC ผ่านขั้วต่อสกรู (1) หรือ USB-C (3)
เทปซิลิโคนระบายความร้อนขนาด 5W จำนวน 6 ชิ้น
ขา Header แบบตรงสีเหลือง จำนวน 6 ชุด
สาย 3-pin ความยาว 100 มม. จำนวน 6 เส้น และสาย 3-pin ความยาว 100 มม. อีก 6 เส้นสำหรับพอร์ตดีบัก โดยเป็นคนละรูปแบบกัน
สายขนาด 2.54 พิทช์ ความยาว 200 มม. จำนวน 6 เส้น สำหรับปุ่มเปิด/ปิด
ชุดสกรู

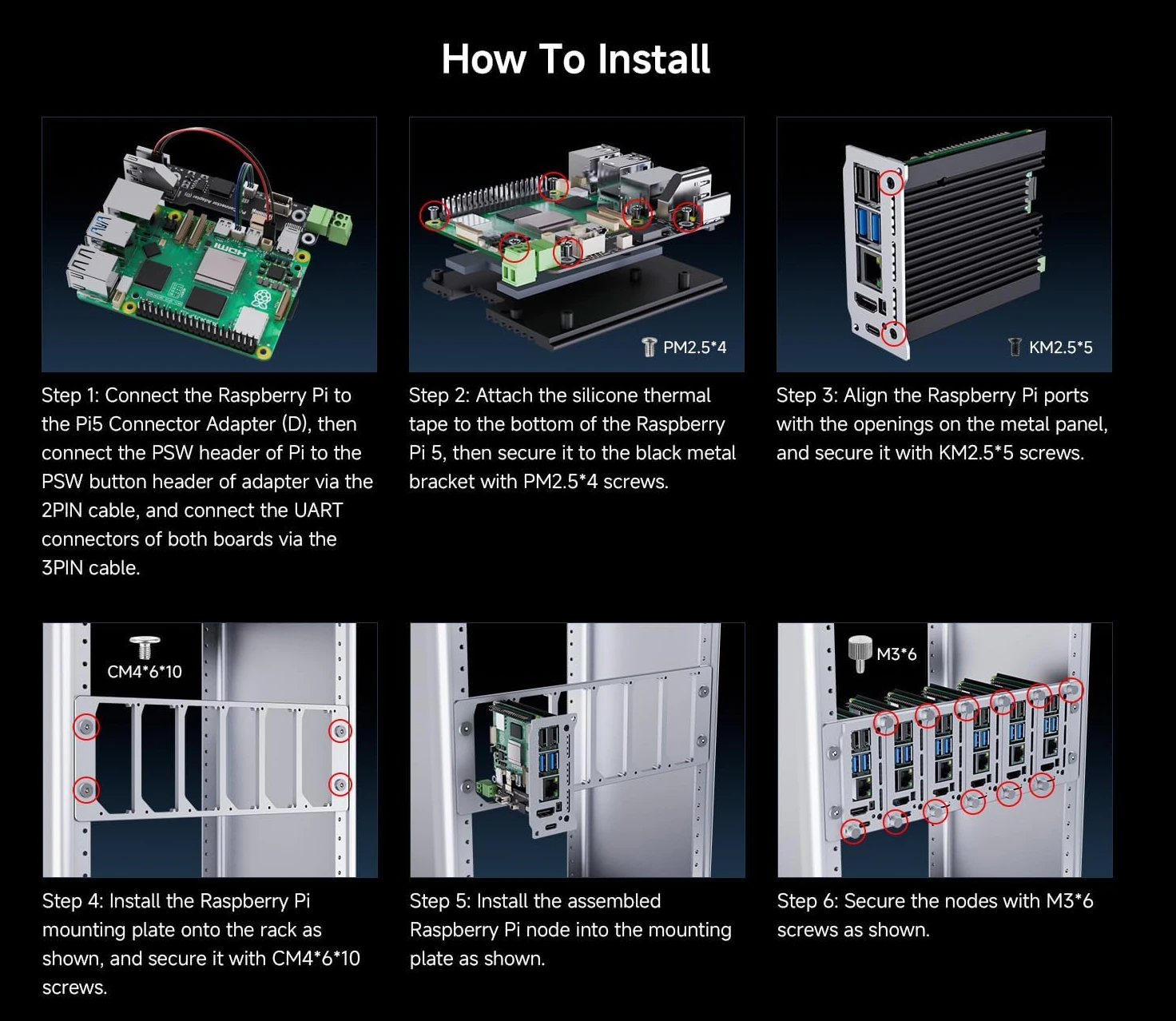

ผลิตภัณฑ์นี้ไม่มี Wiki เนื่องจากเป็นอุปกรณ์ฮาร์ดแวร์โดยเฉพาะ ขั้นตอนหลักในการติดตั้ง PiRack-M6F คือ เชื่อมต่อ Raspberry Pi 4/5 แต่ละบอร์ดเข้ากับ Pi 5 Connector Adapter (D) จากนั้นต่อสายสำหรับปุ่มเปิด/ปิดและอินเทอร์เฟซ UART รวมถึงติดตั้งแผ่นระบายความร้อน ก่อนนำบอร์ด Raspberry Pi ไปติดตั้งบนขายึดโลหะและขันสกรูที่ให้มา จากนั้นให้นำ PiRack-M6F ไปติดตั้งและยึดเข้ากับตู้แร็ก ใส่และยึด Raspberry Pi แต่ละบอร์ดให้เรียบร้อย แล้วเชื่อมต่อแหล่งจ่ายไฟ 5V ผ่านขั้วต่อแบบสกรูสำหรับ Raspberry Pi แต่ละตัว

ผลิตภัณฑ์ที่ใกล้เคียงกับ PiRack-M6F มากที่สุดคือ DeskPi RackMate T1 เนื่องจากสามารถนำพอร์ตทั้งหมดมาไว้ด้านหน้าได้เช่นกัน อย่างไรก็ตาม RackMate T1 เป็นตู้แร็กแบบครบชุดที่ออกแบบมาสำหรับ Raspberry Pi, NVIDIA SBC รวมถึงเมนบอร์ด Mini-ITX
